EL | TROX France Sarl

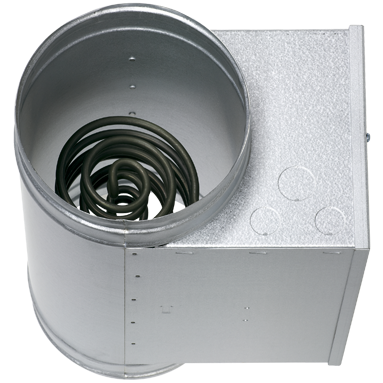

Electric air heater with plain stainless steel heating coil

Pour le chauffage électrique du flux d'air dans les gaines circulaires

Batterie électrique circulaire pour le chauffage des flux d'air, adapté aux unités terminales VAV TVR et aux régulateurs CAV mécaniques autoalimentés RN et VFC

Température de sortie de l'air 50 °C max.
Batterie de chauffage plate, acier inoxydable 1.4301
Protection intégrée contre la surchauffe avec contrôleur de température (réarmement automatique) et interrupteur thermique (réarmement manuel).
Pour conduits horizontaux ou verticaux
Convient aux conduits circulaires selon EN 1506 ou EN 13180
Avec joint à lèvres
Niveau de protection : IP 43
Fuite du boîtier selon EN 15727, classe C

Autres informations

Application

Electric air heater for reheating airflows up to 50 °C in circular ducts
For VAV terminal units Type TVR and for CAV controllers Type RN or VFC

Dimensions nominales

100, 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

Ready-to-install air heater
Twofold overheating protection:
- Temperature monitor with automatic reset
- Thermal cut-out with manual reset
Connection terminals inside
Casing is ready for cable feedthrough; strain relief and cable gland (M20 or M25) to be provided by others

Caractéristiques d'exécution

Circular casing with rectangular switch cabinet
Spigot with lip seal, for circular connecting ducts to EN 1506 or EN 13180
The heating coil is an encased plain pipe
IP 43

Matériaux et surfaces

Casing and switch cabinet made of galvanised sheet steel
Heating coil made of stainless steel 1.4301

Normes et directives

Casing air leakage to EN 15727, class C

Maintenance

Regular functional tests, especially of the thermal cut-out

Options utiles

Capacity control is required (to be provided by others)
Airflow monitoring is required (to be provided by others)

Description

Information technique

Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Dimensions nominales	100 – 400 mm
Plage de débit-volume	12 – 750 l/s ou 43 – 2700 m³/h
Electrical power consumption	0,4 – 9 kW
Vitesse minimale du flux d'air	1,5 m/s
Température maximale du flux d'air sortant	50 °C
Température de fonctionnement maximale	Without integral control = 40 °C max.
Release temperature – temperature monitor TW	Approx. 60 °C (automatic reset if the value falls below this temperature; hysteresis approx. 15 K)
Release temperature for thermal cut-out	Approx. 90 °C (manual reset on the air heater required)
Pression différentielle statique	5 – 75 Pa
Tension électrique pour les dimensions nominales 100 – 200	230 V AC, 400 W
Tension électrique pour la dimension nominale 250	230 V AC, 900 W
Tension électrique pour les dimensions nominales 315 – 400	230 V AC, 1200 W
Supply voltage NS 200	230 V AC, 2100 W
Supply voltage NS 250	400 V AC 2-phase, 3000 W
Supply voltage NS 315	400 V AC 3-phase, 6000 W
Supply voltage NS 400	400 V AC 3-phase, 9000 W
Niveau de sécurité	IP 43
Conformité CE	CEM conformément à 2014/30/EU, basse tension conformément à 2014/35/EU
Licence	CE, UKCA, S, EAC

Technical data – electric air heater

Basic units: TVR, RN and VFC

NS	q_v		∆p_st[Pa]	t_e = 16 °C
NS	l/s	m³/h	∆p_st[Pa]	P [kW]	t_a [°C]
100	12	43	5	0.4	44
100	20	72	10	0.4	33
100	30	108	15	0.4	27
100	40	144	25	0.4	24
100	45	162	30	0.4	23
125	24	85	5	0.9	48
125	35	126	20	0.9	37
125	50	180	40	0.9	31
125	65	234	60	0.9	27
125	75	270	80	0.9	26
160	30	108	5	1.2	49
160	50	180	10	1.2	36
160	70	252	15	1.2	30
160	95	342	25	1.2	26
160	115	414	35	1.2	25
200	59	210	5	2.1	46
200	80	288	20	2.1	38
200	115	414	35	2.1	31
200	150	540	55	2.1	28
200	180	648	80	2.1	26
250	77	275	5	3	49
250	125	450	15	3	36
250	180	648	25	3	30
250	235	846	40	3	27
250	290	1044	60	3	25
315	153	550	5	6	49
315	200	720	15	6	41
315	285	1026	25	6	33
315	375	1350	40	6	29
315	460	1656	60	6	27
400	228	820	5	9	49
400	325	1170	15	9	39
400	465	1674	30	9	32
400	605	2178	50	9	28
400	750	2700	75	9	26

P: Electrical power consumption
t_e: Inlet airflow temperature
t_a: Outlet airflow temperature
q_v: Volume flow rate
Δp_st: Static differential pressure

Texte des spécifications

Electric air heater for reheating airflows in ventilation and air conditioning systems. Dimensions fit VAV terminal units TVR as well as CAV controllers RN and VFC. Integral twofold overheating protection with temperature monitor and thermal cut-out. Spigot with lip seal for ducts according to EN 1506 or EN 13180. Casing leakage according to EN 15727, class C.

Matériaux et finitions

Casing and switch cabinet made of galvanised sheet steel
Heating coil made of stainless steel 1.4301

Caractéristiques techniques

Volume flow rate range: 12 to 750 l/s or 43 to 2700 m³/h
Electrical power consumption: 0.4 to 9 kW
Maximum outlet airflow temperature: 50 °C
Static differential pressure: 5 to 80 Pa
Supply voltage: 1 × 230 V AC to 3 × 400 V AC
Protection level: IP 43

Caractéristiques de sélection

q_v [m³/h]
P [kW]

EL	/	160
\|		\|
1		2

1 TypeEL Chauffe-eau électrique pour unités terminales à débit d'air variable type TVR et pour régulateurs CAV type RN ou VFC 2 Dimensions nominales [mm]100125160200250315400

Order Example: EL/160

Nominal size

160 mm

Détails produit

Accès à la boîte de matériel de régulation et au dispositif de réinitialisation pour le protecteur thermique

④ Bouton de réinitialisation

Installation and commissioning

Installation in horizontal or vertical ducts
Capacity control and supply connections to be provided by others
A straight duct section of at least 2D upstream or downstream is required between a bend, a branch, etc., and a component, fan, or flow adjustment damper.
Airflow direction is indicated by an arrow
Switch cabinet can be located on top or at the side

Space required for commissioning and maintenance

Sufficient space must be kept clear near any attachments to allow for commissioning and maintenance. It may be necessary to provide sufficiently sized inspection access openings.

Variantes

Access to control equipment box and reset device for the thermal cut-out

④ Reset button

Détails pour le montage

Information général pour la mise en service

Installation in horizontal or vertical ducts
Installation only in ducts made of non-cumbustible and temperature resistant material
An arrow at the side of the casing indicates the only acceptable airflow direction
A straight duct section of at least 2D is required upstream and downstream of:
- components such as volume flow controllers, flow adjustment dampers, valves and filters
- bends, junctions or a narrowing or widening of the duct
We recommend installing the air heater downstream of a VAV terminal unit, otherwise the terminal unit's flow rate measuring system may be affected by the higher air temperature
The control equipment box may be fitted on the top or at the side (90° max.). The control equipment box must not be fitted at the bottom of the duct
At least 30 mm distance between the sheet metal casing and wood or other combustible materials
Capacity control and supply connections to be provided by others
Airflow monitoring is required and to be provided by others

Correct assignment of types for installation, wiring and commissioning; see also the manufacturer's documentation

Order code	Type according to manufacturer (see installation manual)
EL/100	CV10 - 04 - 1M
EL/125	CV12 - 09 - 1M
EL/160	CV16 - 12 - 1M
EL/200	CV20 - 21 - 1M
EL/250	CV25 - 30 - 2M
EL/315	CV31 - 60 - 3M
EL/400	CV40 - 90 - 3M

Space required

NS	①	②	③
100	320	125	300
125	320	150	300
160	320	185	300
200	320	225	300
250	320	275	300
315	320	340	300
400	320	425	300
