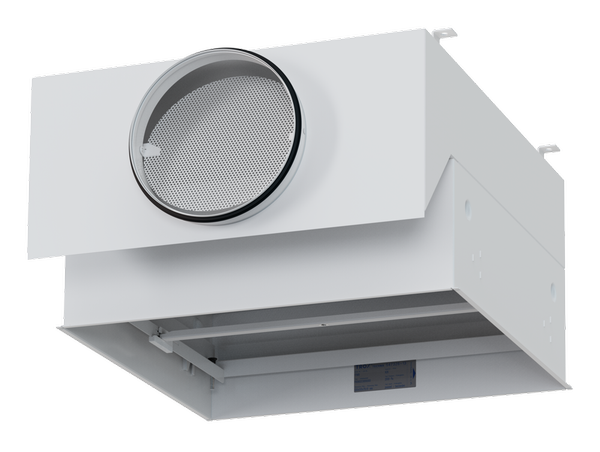

Collerette de raccordement circulaire sur le dessus
Collerette de raccordement circulaire sur le dessus

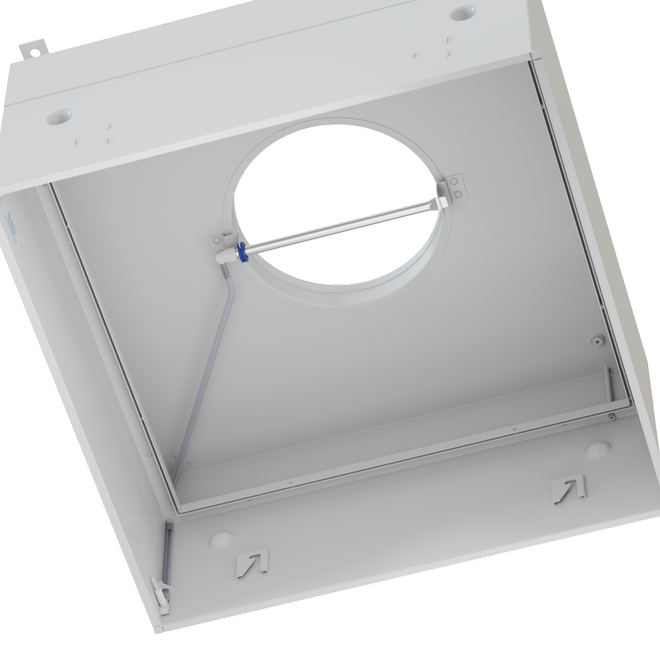

Injection d'aérosols

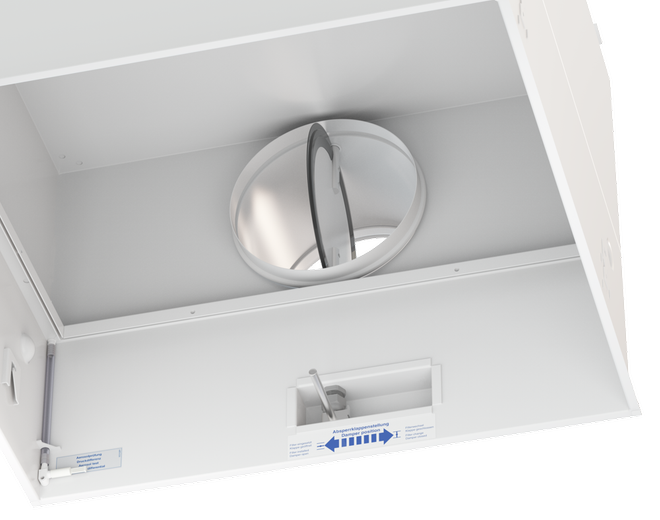

Clapet de fermeture à faible fuite, réglable manuellement
Clapet pour l'équilibrage du débit-volume
Testés conforme à la norme VDI 6022
Caissons terminaux plafonniers avec panneaux filtrants plissés pour séparer les particules en suspension. Pour les installations de traitement d'air en milieu médical, les secteurs de la biologie, de l'industrie pharmaceutique et les applications techniques sensibles.
Application
Caractéristiques spéciales
Options
Material Gehäuse
Classification
SC, SCH, SCV, SCM, SCD, SCA, TC, TCM, TCA, SR
Exécutions
Material Gehäuse
Pièces et caractéristiques
Diffuseurs d'air
Options
Options utiles
Caractéristiques d'exécution
Matériaux et surfaces
Normes et directives
Maintenance
Montage et mise en service
1 Caisson
2 Support de fixation
3 Collerette de raccordement avec joint à lèvre
4 Tube de mesure interne
5 Diffuseur
6 Dispositif de serrage pour l'élément filtrant
7 Vis de serrage
8 Élément filtrant
9 Pose du filtre
10 Point de mesure de la pression
Texte des spécifications
Diffuseur à filtre à particules de type TFC pour un montage au plafond pour la filtration finale et la distribution de l'air. Installation d'éléments filtrants pour la séparation de particules en suspension sous forme d'aérosols, de poussières toxiques, de virus et de bactéries, pour le soufflage et la reprise d'air. Caisson avec collerette de raccordement circulaire latérale ou à entrée par le dessus ou avec collerette de raccordement rectangulaire latérale. De série, les caissons terminaux plafonniers porte-filtre à collerette de raccordement circulaire sont équipés de joint à lèvres. Choix de diverses exécutions : clapet de fermeture à faible fuite (« étanche »), commande manuelle ou avec servomoteur électrique ; module auto-régulant ; clapet pour l'équilibrage du débit-volume ; collerette latérale encastrée ; ou injection d'aérosols. Caisson sans rainure de contrôle pour les filtres à joint plat, mousse d'étanchéité continue ou gel d'étanchéité ; caisson avec rainure de contrôle en option pour les filtres à joint plat. Profondeurs de filtre entre 78 et 150 mm. Caisson en tôle d'acier peint par poudrage RAL 9010 ; acier inoxydable en option. Le caisson et le diffuseur peuvent se monter sur les plafonds courants en plaque de plâtre et en fibre minérale ainsi que sur les systèmes plafonniers sur lesquels on peut marcher. Montage aussi possible dans un plafond à dalles à clipser (en option). Diffuseur extérieur de série, diffuseur intérieur en option pour le montage affleurant. Fixation sur la barre transversale avec une vis centrale et un ressort ; peut se retirer afin de pouvoir vérifier le filtre (côté soufflage). Les éléments filtrants sont pressés pour être mis en place par un contre-cadre avec quatre vis de serrage. De série, les caissons sont équipés d'un tube de mesure interne et de points de mesure de pression afin de surveiller la pression différentielle. De série, les points de mesure de la pression se trouvent en haut et en option sur le côté ; en cas de montage sur un faux-plafond, les points de mesure se trouvent en haut. Pour le montage des panneaux filtrants plissés avec joint plat, mousse d'étanchéité continue ou gel d'étanchéité. Test d'étanchéité pour chaque caisson. Classe d'étanchéité aux fuites L1 conforme à EN 1886 ; classe d'étanchéité aux fuites D conforme à EN 15727.
Caractéristiques spéciales
Matériaux et finitions
Exécutions
| TFC | – | SC | – | CF | – | SPC | – | CC | – | ID | – | VDWF | / | 600 × 24 | – | 248 | – | 20 | / | T |
| | | | | | | | | | | | | | | | | | | | | | | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Exemple de commande : TFC-SC-CF-SPC-CC-ID-VDWF/600×24-248-20/T
| Type | TFC |
| Modèle | Collerette de raccordement circulaire latérale |
| Fixation et exécution du filtre | Filtre avec joint continu et joint plat (profondeur de cadre 78 - 90 mm) |
| Matériau du caisson | Acier, revêtement époxy RAL 9010 (blanc pur) |
| Type de plafond | Plafond à dalles à clipser |
| Position du diffuseur | Diffuseur intérieur |
| Diffuseur | VDWF |
| Dimensions nominales [mm] | Ailettes 600 × 24 |
| Taille de la collerette [mm] | Ø 248 |
| Largeur de la bride [mm] | 20 |
| Pattes de fixation/prises de mesures | Pattes de suspension et prises de mesures sur le dessus |
