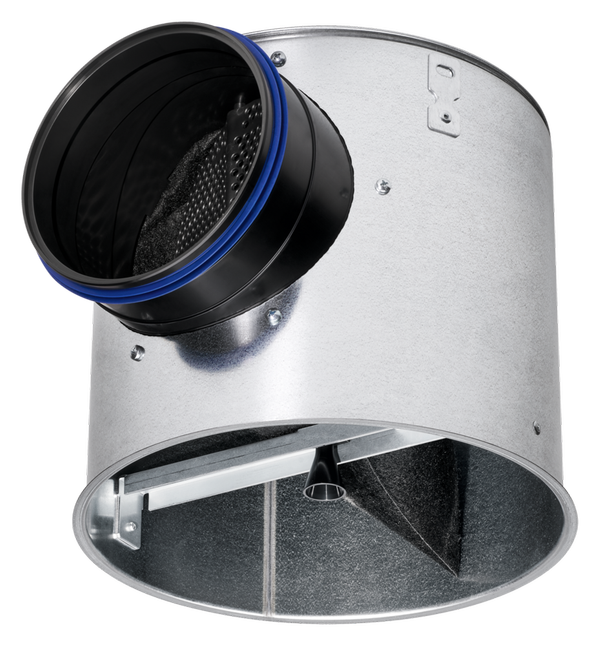

Caisson de raccordement circulaire avec élément répartiteur, pour le soufflage
Caisson de raccordement circulaire sans élément répartiteur, pour la reprise
Équipements et accessoires en option
Application
Caractéristiques spéciales
Modèles
Le caisson de raccordement circulaire est disponible en option avec un clapet et un joint à lèvres (DS).
Le caisson de raccordement circulaire avec revêtement intérieur (D) est disponible en option.
Pièces et caractéristiques
Options associées
Caractéristiques d'exécution
Matériaux et finitions
Maintenance

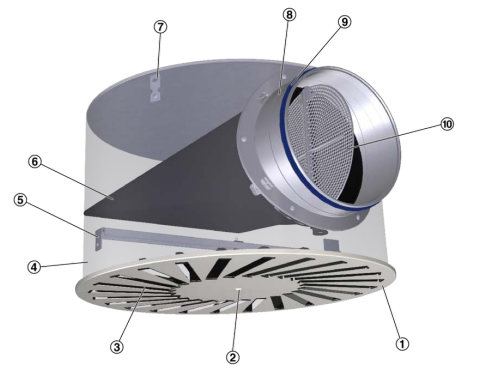

① Façade
② Vis de fixation centrale
③ Ailettes réglables
④ Caisson de raccordement
⑤ Barre transversale
⑥ Élément répartiteur
⑦ Patte de suspension
⑧ Collerette de raccordement
En option
⑨ Joint à lèvres
⑩ Clapet pour équilibrage du débit
Les caissons de raccordement permettent de raccorder les diffuseurs aux gaines circulaires et de fixer la façade.
Les caissons de raccordement de type AKR sont équipés d'un élément répartiteur (pour le soufflage) qui assure un flux d'air régulier à travers la façade du diffuseur.
Selon la façade du diffuseur, on obtient des niveaux de puissance acoustique plus faibles grâce à l'amélioration du flux d'air.
la collerette avec clapet et joint à lèvre disponible en option simplifie l'équilibrage du débit pour la mise en service.
Les tableaux de dimensionnement rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants. Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de – 6 K. Les débits maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec le clapet de réglage en position 0° Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
Type | AIRNAMIC-R | VDW-R | FD-R | TDF-R | XARTO R/C/Q |
|---|---|---|---|---|---|
01 | 300 × 8 | 300 | 300 | ||
02 | 400 | 400 × 16 | 400 | 400 | |
03 | 500 × 24 | 500 | 500 | ||
04 | 600 | ||||
05 | 600 | 600 × 24 | 600 | 600 |
Caissons de raccordement circulaires AKR pour le raccordement de façades circulaires et carrées à des gaines circulaires, adaptés aux applications de soufflage d'air ou de reprise. Les caissons de raccordement pour le soufflage sont équipés d'un élément répartiteur qui assure un flux d'air régulier à travers la façade du diffuseur. Composant prêt à être installé, composé du caisson de raccordement, de la collerette horizontale avec élément répartiteur pour le soufflage, de la traverse et du kit de montage rapide pour la fixation de la façade du diffuseur. La façade du diffuseur est fixée à la barre transversale au moyen d'une vis de fixation centrale, et la façade du diffuseur peut être installée sans outils. Collerette de raccordement adaptée au montage en gaine conformément à EN 1506 ou EN 13180.
Caractéristiques spéciales
Matériaux et finitions
| AKR | – | Z | – | H | – | DS | – | D | / | 1 | / | P1 |
| | | | | | | | | | | | | | | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Exemple de commande : AKR-Z-H-DS-.../05/...
| Système de climatisation d'air | Soufflage |
| Raccordement | Collerette de raccordement horizontale |
| Clapet et joint à lèvre | Avec |
| Revêtement (isolation) | Sans |
| Modèle de caisson | 05 |
| Interface utilisateur | Brut, acier galvanisé |
Type | ØD | H | ØD1 | R | Poids |
|---|---|---|---|---|---|
mm | kg | ||||
01 | 158 | 243 | 273 | 139 | 1,6 |
02 | 198 | 290 | 362 | 166 | 2,4 |
03 | 198 | 290 | 460 | 166 | 3,1 |
04 | 248 | 344 | 460 | 195 | 3,5 |
05 | 248 | 344 | 573 | 195 | 4,4 |
Équilibrage du débit / mise en service
Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits.
