FKR-EU

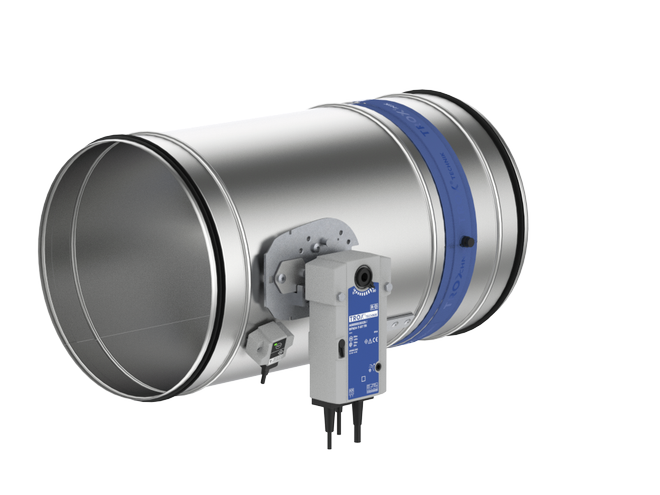

FKR-EU avec servomoteur Belimo ; ressort de rappel, exécution xE0; virole

FKR-EU avec fusible thermique pour 72 °C ou 95 °C

Conforme CE selon la réglementation européenne

Certification ATEX

Testés conformément à la norme VDI 6022

TYPE FKR-EU

Pour les grands diamètres, avec ou sans brides

Clapets coupe-feu circulaires de grande dimension pour isoler les conduits entre 2 compartiments coupe-feu, disponibles en 9 tailles nominales

Dimensions nominales : 315 à 800 mm
Niveau de puissance acoustique et pression différentielle faibles
Brides, en option
Exécution anti-déflagrant (ATEX), en option
Disponible en option sous la forme d'un obturateur en amont d'une unité de transfert d'air
Caisson en acier inox ou laqué pour une meilleure résistance à la corrosion, en option
Disponible en option avec une isolation thermique pour éviter la condensation
Intégration dans le système centralisé de gestion des bâtiments avec TROXNETCOM

Équipements et accessoires en option

Servomoteur électrique 24 V/230 V
Température de déclenchement 72/95 °C

Accessoires utiles

Détecteurs de fumée en gaine

Information générale

Application

Clapets coupe-feu avec marquage CE et déclaration de performance pour isoler les gaines entre deux compartiments coupe-feu en cas d'incendie
Pour empêcher toute propagation du feu et des fumées dans les conduits vers d'autres compartiments coupe-feu adjacents.

Caractéristiques spéciales

Déclaration de performance conforme à la Réglementation des produits de construction européenne
Classification conforme à la norme EN 13501-3 à EI 120 (v_e, h_o, i ↔ o) S
Conforme aux exigences de la norme EN 15650
Testé pour les propriétés de résistance au feu conformément à EN 1366-2 (300 Pa pression négative)
Montage au mortier certifié avec distances réduites de 40 mm par rapport aux éléments portants ou 40 mm entre deux clapets coupe-feu (bride à bride)
Dimensions de l'écart périphérique dans l'installation à base de mortier avec mortier autorisé jusqu'à 225 mm.
Les exigences d'hygiène sont respectées selon VDI 6022-1, VDI 3803-1, DIN 1946-4 et EN 13779, ainsi que l'Önorm H 6020 et H 6021 et la SWKI
Protection contre la corrosion suivant la norme EN 15650 en association avec la norme EN 60068-2-52
Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 4.
Débit de fuite du caisson conforme à la norme EN 1751, classe C
Niveau de puissance acoustique et pression différentielle faibles
Toute directon du flux d'air
Intégration possible dans le système de gestion centralisée, avec le système de clapet coupe-feu standard international en accord avec CEI 62026-2 avec interface AS

Classification

Classe de performance jusqu'à EI 120 (v_e, h_o, i ↔ o) S selon la norme EN 13501-3

Dimensions nominales

315, 355, 400, 450, 500, 560, 630, 710, 800 mm
L: 495 mm ou 550 mm (suivant l'exécution du caisson)

Modèles

Avec fusible thermique
Avec fusible thermique pour une utilisation dans des atmosphères potentiellement explosives (ATEX)
Avec servomoteur à ressort de rappel
Avec servomoteur à ressort de rappel pour une utilisation dans des atmosphères potentiellement explosives
Avec une grille de protection des deux côtés comme obturateur en amont pour l'unité de transfert d'air

Les règles suivantes s'appliquent à l'Allemagne :

Si des clapets coupe-feu avec un composant de fermeture purement mécanique doivent être utilisés comme obturateurs en amont d'unités de transfert d'air, le droit relatif aux constructions doit être respecté. En règle générale, l'utilisation de tels obturateurs en amont d'unités de transfert d'air se limite aux systèmes à pression différentielle.

Pièces et caractéristiques

Température de déclenchement de 72 °C ou 95 °C (pour une utilisation dans la ventilation à air chaud)
Fonctionnement en un seul geste
Position de montage homologuée de 0° à 360°
Exécution antidéflagrante pour les zones 1, 2, 21, 22

Options associées

Interrupteur de fin de course pour indiquer la position du clapet
Servomoteur à ressort de rappel pour alimentation 24 V AC/DC ou 230 V AC*
Interrupteur fin de course pour indiquer la position du clapet pour une utilisation dans des atmosphères potentiellement explosives*
Servomoteur à ressort de rappel pour alimentation 24 - 230 V, pour une utilisation dans des atmosphères potentiellement explosives
Module Network pour intégration dans les réseaux AS-i ou LON
Tous les éléments additionnels peuvent être montés ultérieurement

Accessoires

Bloc d'installation TQ pour le montage à sec sans mortier dans des cloisons légères / pare-feu avec structure métallique et parement des deux côtés, mais aussi dans des cloisons à ossature bois, à colombages ou en bois massif, ainsi que dans des plafonds en bois massif et à poutres en bois.
Grilles de protection
Manchettes souples
Pièce d'extension

Accessoires utiles

Détecteur de fumée en gaine de type RM-O-3-D
Détecteur de fumée en gaine avec surveillance du flux d'air RM-O-VS-D

Caractéristiques d'exécution

Enveloppe rigide, circulaire avec des raccordements appropriés aux gaines circulaires. Viroles avec joint à lèvre aux deux extrémités, compatible avec les gaines de raccord circulaires selon DIN EN 1506 ou DIN EN 13180, en variante avec brides aux deux extrémités. Brides, selon la norme EN 12220
Convient au raccordement de gaines, de grilles de protection ou de connecteurs flexibles
Le dispositif de déclenchement est accessible et peut être testé depuis l'extérieur
Commande à distance avec servomoteur à ressort de rappel

Matériaux et finitions

Caisson :

Tôle d'acier galvanisé
Tôle d'acier galvanisé, revêtement poudre, RAL 7001
Acier inox 1.4301

Clapet :

Matériau isolant spécial
Matériau isolant spécial avec imprégnation

Exécution ODA :

Caisson de clapet en tôle d'acier galvanisé avec revêtement par poudrage et isolation thermique, lame du clapet dans un matériau isolant spécial avec imprégnation (uniquement en liaison avec un servomoteur à ressort de rappel)

Autres composants :

Axe de clapet en acier inox
Paliers en plastique
Joints en élastomère

Les variantes de conception avec caisson en acier inox ou revêtement thermolaqué doivent satisfaire à des exigences plus strictes en matière de protection anti-corrosion. Listing détaillé sur demande.

Normes et directives

Réglementation des produits de construction
EN 15650 Ventilation des bâtiments – Clapets coupe-feu
EN 1366-2 Essais de résistance au feu des installations techniques – Clapets coupe-feu
EN 13501-3 Classement au feu des produits et éléments de construction
EN 1751 Ventilation pour les bâtiments – Bouches d'air
2006/42/CE – Directive machines

Ensemble livré

Si les éléments additionnels et les accessoires sont fournis par l'usine avec les clapets coupe-feu, ils sont déjà pris en compte dans le code de commande. En fonction de la situation de montage, des matériaux de montage et de fixations supplémentaires peuvent être nécessaires pour garantir une installation correcte, comme par exemple du mortier, des vis, de la laine minérale etc. Ces matériaux ne sont pas compris dans l'ensemble livré sauf s'ils sont expressément décrits comme inclus dans la livraison. La sélection des fixations ou des accessoires supplémentaires ainsi que l'identification et la fourniture de matériaux d'assemblage et la fixation relèvent de la responsabilité de ceux impliqués dans le projet de fabrication et doivent être réalisés en prenant en compte la classification nécessaire.

Maintenance

La sécurité de fonctionnement du clapet coupe-feu doit être testée au moins tous les six mois ; ceci doit être déterminé avec le propriétaire du système de ventilation ; effectuer des tests de fonctionnement conformément aux principes de maintenance de base des normes EN 13306 et DIN 31051. En cas de réussite à 2 tests effectués à 6 mois d'intervalle, le prochain test du clapet coupe-feu peut être réalisé un an plus tard.
Le test de fonctionnement implique la fermeture du clapet et sa réouverture; avec un servomoteur à ressort de rappel, cela peut être réalisé grâce à une commande à distance.
Les clapets coupe-feu doivent être inclus dans le planning de nettoyage régulier du système de ventilation
Pour en savoir plus sur les tests de fonctionnement, la maintenance et les inspections, veuillez consulter le guide d'utilisation et d'installation.

Caractéristiques techniques

Dimensions nominales : 315 à 800 mm
Longueur des caissons : 495 et 550 mm
Plage de débit-volume : jusqu'à 6000 l/s / jusqu'à 21600 m³/h
Plage de pression différentielle : jusqu'à 2 000 Pa
Plage de température : -20 – 50 °C
Vitesse d'écoulement en amont* : exécution standard ≤ 8 m/s, exécution avec servomoteur à ressort de rappel ≤ 12 m/s, exécution avec servomoteur antidéflagrant ExMax/RedMax-15-BF TR ≤ 10 m/s

* Les données s'appliquent aux conditions uniformes en amont et en aval du clapet coupe-feu

De l'utilisation non conforme

sans accessoires spécifiquement approuvés dans des zones aux atmosphères potentiellement explosives
comme volet de désenfumage
à l'extérieur, sans protection suffisante contre les aléas météorologiques.
dans des atmosphères où des réactions chimiques, qu'elles soient prévues ou non, peuvent causer des dégâts au clapet ou provoquer de la corrosion.

Les règles suivantes s'appliquent à l'Allemagne

Ne pas utiliser dans les systèmes d'extraction d'air pour cuisines industrielles.
Ne pas l'utiliser comme clapet de transfert
Ne pas utiliser dans un joint de pénétration combiné
Ne pas utiliser en cloison de bloc de protection incendie
Des approbations quant aux règlements de construction peuvent être nécessaires pour l'utilisation d'obturateurs en amont d'unités de transfert d'air. Ceci doit être vérifié et demandé sur site.
Les matériaux ignifuges et anti-gouttes (mousses élastomères) doivent au moins correspondre à la classe de résistance au feu C - s2, d0 selon les spécifications de MVV TB (depuis 2019/01). La réglementation nationale relative aux constructions doit être observée.

Description

Modèles

Avec fusible thermique
Avec fusible thermique pour une utilisation dans des atmosphères potentiellement explosives (ATEX)
Avec servomoteur à ressort de rappel
Avec servomoteur à ressort de rappel pour une utilisation dans des atmosphères potentiellement explosives
Avec une grille de protection des deux côtés comme obturateur en amont pour l'unité de transfert d'air

Les règles suivantes s'appliquent à l'Allemagne :

Pièces et caractéristiques

Température de déclenchement de 72 °C ou 95 °C (pour une utilisation dans la ventilation à air chaud)
Fonctionnement en un seul geste
Position de montage homologuée de 0° à 360°
Exécution antidéflagrante pour les zones 1, 2, 21, 22

Options associées

Interrupteur de fin de course pour indiquer la position du clapet
Servomoteur à ressort de rappel pour alimentation 24 V AC/DC ou 230 V AC*
Interrupteur fin de course pour indiquer la position du clapet pour une utilisation dans des atmosphères potentiellement explosives*
Servomoteur à ressort de rappel pour alimentation 24 - 230 V, pour une utilisation dans des atmosphères potentiellement explosives
Module Network pour intégration dans les réseaux AS-i ou LON
Tous les éléments additionnels peuvent être montés ultérieurement

Accessoires

Bloc d'installation TQ pour le montage à sec sans mortier dans des cloisons légères / pare-feu avec structure métallique et parement des deux côtés, mais aussi dans des cloisons à ossature bois, à colombages ou en bois massif, ainsi que dans des plafonds en bois massif et à poutres en bois.
Grilles de protection
Manchettes souples
Pièce d'extension

Accessoires utiles

Détecteur de fumée en gaine de type RM-O-3-D
Détecteur de fumée en gaine avec surveillance du flux d'air RM-O-VS-D

Caractéristiques d'éxécution

Enveloppe rigide, circulaire avec des raccordements appropriés aux gaines circulaires. Viroles avec joint à lèvre aux deux extrémités, compatible avec les gaines de raccord circulaires selon DIN EN 1506 ou DIN EN 13180, en variante avec brides aux deux extrémités. Brides, selon la norme EN 12220
Convient au raccordement de gaines, de grilles de protection ou de connecteurs flexibles
Le dispositif de déclenchement est accessible et peut être testé depuis l'extérieur
Commande à distance avec servomoteur à ressort de rappel

Matériaux et finitions

Caisson :

Tôle d'acier galvanisé
Tôle d'acier galvanisé, revêtement poudre, RAL 7001
Acier inox 1.4301

Clapet :

Matériau isolant spécial
Matériau isolant spécial avec imprégnation

Exécution ODA :

Caisson de clapet en tôle d'acier galvanisé avec revêtement par poudrage et isolation thermique, lame du clapet dans un matériau isolant spécial avec imprégnation (uniquement en liaison avec un servomoteur à ressort de rappel)

Autres composants :

Axe de clapet en acier inox
Paliers en plastique
Joints en élastomère

Normes et directives

Réglementation des produits de construction
EN 15650 Ventilation des bâtiments – Clapets coupe-feu
EN 1366-2 Essais de résistance au feu des installations techniques – Clapets coupe-feu
EN 13501-3 Classement au feu des produits et éléments de construction
EN 1751 Ventilation pour les bâtiments – Bouches d'air
2006/42/CE – Directive machines

Ensemble livré

Information technique

Fonction, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Fonctionnement, Exécution avec fusible thermique

① Caisson
② Volet de réglage avec joint
③ Butée pour position FERMÉE
④ Poignée
⑤ Patte de déclenchement
⑥ Dispositif de déclenchement thermique avec fusible
⑦ Joint à lèvre

En cas d'incendie, les clapets coupe-feu se ferment automatiquement pour empêcher toute propagation du feu et des fumées dans les conduits vers d'autres compartiments coupe-feu adjacents.
En cas d'incendie, le clapet est déclenché à 72 °C ou à 95 °C (utilisation dans des systèmes de ventilation à air chaud) par un fusible thermique. Le dispositif de déclenchement est accessible et peut être testé depuis l'extérieur. Un ou deux interrupteurs de fin de course (accessoire optionnel) peuvent être utilisés pour indiquer la position du clapet.

Dimensions nominales	315 – 800 mm
Longueurs du caisson	495 et 550 mm
Plage de débit	Jusqu'à 6 000 l/s ou 21 600 m³/h
Plage de pression différentielle	Jusqu'à 2000 Pa
Plage de température ^{1, 3}	-20 to 50 °C
Température de déclenchement	72 °C ou 95 °C (pour systèmes de ventilation à air chaud)
Vitesse du flux d'air amont ²	Exécution standard ≤ 8 m/s, Exécution avec servomoteur à ressort de rappel ≤ 12 m/s, Exécution avec servomoteur antidéflagrant ExMax/RedMax-15-BF TR ≤ 10 m/s

¹ Les températures peuvent varier pour les unités avec accessoires. Les détails pour les autres applications sont disponibles sur demande.
² Les données s'appliquent aux conditions uniformes en amont et en aval du clapet coupe-feu.
³ La condensation et l'admission d'air frais humide doivent être évitées, sinon le fonctionnement sera altéré ou impossible.

Section libre et coefficient de résistance

DN	(1)	(2)
315	0,069	0,44
355	0,089	0,34
400	0,114	0,26
450	0,140	0,21
500	0,175	0,17
560	0,222	0,13
630	0,285	0,10
710	0,365	0,08
800	0,468	0,06

(1) A [m²]
(2) ζ

Les tableaux de sélection rapide donnent un bon aperçu des débits-volumes avec différents niveaux de puissance acoustique ainsi que des pressions différentielles jusqu’à 35 Pa. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises peuvent être calculées avec notre programme de sélection Easy Product Finder.

Débit-volume q_v pour la pression différentielle Δp_st < 35 Pa

DN	(1)	(2)	(3)	(4)
315	460	670	1660	2400
355	570	820	2040	2940
400	700	1000	2500	3610
450	820	1180	2940	4240
500	980	1410	3530	5080
560	1190	1710	4280	6160
630	1450	2090	5230	7520
710	1780	2560	6400	9210
800	2170	3130	7810	11250

(1) 35 L_WA [dB(A)] en l/s
(2) 45 L_WA [dB(A)] en l/s
(3) 35 L_WA [dB(A)] en m³/h
(4) 45 L_WA [dB(A)] en m³/h

Le programme Easy Product Finder vous permet de sélectionner des produits à l'aide des données spécifiques à votre projet. L'Easy Product Finder est disponible sur notre site Internet.

Exemple de dimensionnement

Données :
Débit d'air : 3600 m³/h
Niveau de puissance acoustique : ≤ 45 dB(A)

Sélection rapide
FKR-EU/400

Clapet coupe-feu circulaire avec ou sans brides, pour l'isolation des conduits entre les compartiments coupe-feu.

Testé pour ses propriétés de résistance au feu selon la norme EN 1366-2, avec marquage CE et déclaration de performance selon le règlement sur les produits de construction.

Unité prête à l'emploi, qui comprend un clapet résistant au feu et un mécanisme de déclenchement.

Pour une installation à base de mortier dans des murs massifs et des dalles de plafond et en combinaison avec des plafonds à poutres en bois et des plafonds modulaires (système Cadolto) ainsi que dans des cloisons légères avec un revêtement unilatéral (murs de puits) avec ou sans structure de support métallique. Pour la pose au mortier et la pose à sec sans mortier dans des cloisons légères avec structure porteuse métallique ou structure porteuse en acier et revêtement des deux côtés, y compris les cloisons de séparation, les cloisons de sécurité et les cloisons de protection contre les rayonnements ; également pour la pose au mortier et la pose à sec sans mortier dans des cloisons en bois et des constructions à colombages avec revêtement des deux côtés.

Longueur de la gaine 495 mm ou 550 mm, pour le raccordement à des gaines en matériaux incombustibles ou combustibles. Déclenchement thermique ou thermoélectrique à 72 °C ou 95 °C (systèmes de ventilation à air chaud).

Constructions avec servomoteur à ressort de rappel pour l'ouverture et la fermeture du clapet coupe-feu indépendamment de la taille nominale et même lorsque le système de ventilation est en marche, par exemple pour un test fonctionnel.

Constructions antidéflagrantes pour les zones 1, 2, 21 et 22 avec interrupteur de fin de course ou servomoteur à ressort de rappel.

Caractéristiques spéciales

Déclaration de performance conforme à la Réglementation des produits de construction européenne
Classification conforme à la norme EN 13501-3 à EI 120 (v_e, h_o, i ↔ o) S
Conforme aux exigences de la norme EN 15650
Testé pour les propriétés de résistance au feu conformément à EN 1366-2 (300 Pa pression négative)
Montage au mortier certifié avec distances réduites de 40 mm par rapport aux éléments portants ou 40 mm entre deux clapets coupe-feu (bride à bride)
Dimensions de l'écart périphérique dans l'installation à base de mortier avec mortier autorisé jusqu'à 225 mm.
Les exigences d'hygiène sont respectées selon VDI 6022-1, VDI 3803-1, DIN 1946-4 et EN 13779, ainsi que l'Önorm H 6020 et H 6021 et la SWKI
Protection contre la corrosion suivant la norme EN 15650 en association avec la norme EN 60068-2-52
Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 4.
Débit de fuite du caisson conforme à la norme EN 1751, classe C
Niveau de puissance acoustique et pression différentielle faibles
Toute directon du flux d'air
Intégration possible dans le système de gestion centralisée, avec le système de clapet coupe-feu standard international en accord avec CEI 62026-2 avec interface AS

Matériaux et finitions

Caisson :

Tôle d'acier galvanisé
Tôle d'acier galvanisé, revêtement poudre, RAL 7001
Acier inox 1.4301

Clapet :

Matériau isolant spécial
Matériau isolant spécial avec imprégnation

Exécution ODA :

Caisson de clapet en tôle d'acier galvanisé avec revêtement par poudrage et isolation thermique, lame du clapet dans un matériau isolant spécial avec imprégnation (uniquement en liaison avec un servomoteur à ressort de rappel)

Autres composants :

Axe de clapet en acier inox
Paliers en plastique
Joints en élastomère

Caractéristiques techniques

Dimensions nominales : 315 à 800 mm
Longueur des caissons : 495 et 550 mm
Plage de débit-volume : jusqu'à 6000 l/s / jusqu'à 21600 m³/h
Plage de pression différentielle : jusqu'à 2 000 Pa
Plage de température : -20 – 50 °C
Vitesse d'écoulement en amont* : exécution standard ≤ 8 m/s, exécution avec servomoteur à ressort de rappel ≤ 12 m/s, exécution avec servomoteur antidéflagrant ExMax/RedMax-15-BF TR ≤ 10 m/s

* Les données s'appliquent aux conditions uniformes en amont et en aval du clapet coupe-feu

Critères d'équivalence

La déclaration de performance, au titre de la Règlementation sur les produits de construction, décrit tous les types de montage certifiés CE, y compris la classe de performance jusqu'à EI 120 S, conformément à la norme EN 13501-3, ainsi que les caractéristiques essentielles d'au moins la taille et la structure porteuse autorisées.
Les critères d'hygiène sont respectés conformément à VDI 6022-1, VDI 3803-1, DIN 1946-4 et EN 13779, ainsi que l'Önorm H 6020 et H 6021 et la SWKI.
Marquage CE et propriétés de résistance au feu testées selon la réglementation européenne 305/2011 et évaluées selon la directive machines 2006/42/CE
Installation à base de mortier certifiée CE à une distance ≥ 40 mm entre 2 clapets coupe-feu (bride à bride)
Pour le montage combiné à base de mortier avec des clapets coupe-feu de type FK2-EU dans des murs pleins, des cloisons légères avec revêtement des deux côtés, des murs à ossature bois et des murs à colombages, des gaines techniques avec montants métalliques et revêtement d'un côté, et des dalles de plafond pleines
Perte de pression < 10 Pa à une taille de référence de 400 mm et une vitesse d'écoulement en amont de 6 m/s
Puissance acoustique < 38 dB(A) à une taille de référence de 400 mm et une vitesse d'écoulement en amont de 6 m/s

Code de commande FKR-EU

FKR-EU

–

…

–

315

Z43

1 Type
FKR-EU Clapet coupe-feu

2 Bride
Pas d'indication : aucune (variante d'exécution avec viroles)
FL²Brides des deux côtés

3 Exécution
Pas d'indication : aucun(e)
1 Caisson peint par poudrage RAL 7001
2 Caisson en acier inoxydable
7 Lame de clapet imprégnée
1 – 7 Caisson peint par poudrage en RAL 7001 et lame du clapet imprégnée
2 – 7 Caisson en acier inoxydable et lame du clapet imprégnée
W¹ Avec fusible thermique 95 °C (uniquement pour une installation dans des systèmes de ventilation à air chaud)
B³ Avec fusible thermique 72 °C
WB³ Avec fusible thermique 95 °C (uniquement pour une installation dans des systèmes de ventilation à air chaud)

4 Pays destinataire
DE Allemagne
CH Suisse
AT Autriche
NL Pays-Bas
Autres pays de destination sur demande

5 Dimensions nominales [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

6 Accessoires 1
Pas d'indication : aucun(e)
TQ² Kit de montage (exécution avec viroles)

7 Accessoires 2
Pas d'indication : aucun(e)
S0 – AS

8 Accessoires
Z00 – ZEX4

¹avec toutes les exécutions 2 et 3 Peut être combiné mais pas avec des éléments additionnels 8 ZEX1 – ZEX4
²TQ ne peut pas être combiné avec FKR-EU-FL
³Uniquement pour les éléments additionnels Z00 - Z03 et Z00EX - Z03EX

Exemple de commande : FKR-EU-1/DE/500/SS/ZL09

Variante d'exécution	Caisson (exécution avec collerette) revêtement poudre, gris argent (RAL 7001)
Température de déclenchement	72 °C
Pays destinataire	Allemagne
Dimension nominale	500 mm
Accessoires 1	Sans
Accessoires 2	Manchette souple côté commande et/ou côté installation
Option associée	Servomoteur à ressort de rappel 24 V et module LON-WA1/B3

,
Code de commande FKR-EU avec isolation thermique sous forme d'une exécution ODA pour éviter la condensation

FKR-EU

–

…

–

1–7–ODA

315

…

Z43

1 Type
FKR-EU Clapet coupe-feu

2 Bride
Pas d'indication : aucune (variante d'exécution avec viroles)
FL Brides des deux côtés

3 Exécution
1–7–ODA¹ Caisson peint par poudrage RAL 7001, lame de clapet imprégnée et boîtier de clapet isolé (Armaflex Ultima 32 mm)

4 Pays destinataire
DE Allemagne
Autres pays de destination sur demande

5 Dimensions nominales [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800

6 Accessoires 1
Pas d'indication : aucun(e)²

7 Accessoires 2
Pas d'indication : aucun(e)³

8 Accessoires
Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

¹ ODA uniquement avec température de déclenchement de 72 °C
² Impossible de combiner ODA avec les accessoires 1
³ Pas de montage des accessoires 2 en usine, commander séparément si nécessaireExemple de commande : FKR-EU-1-7-ODA/560/ZA07

Variante d'exécution	Caisson (exécution avec virole) revêtement poudre, gris argent (RAL 7001) Lame de clapet imprégnée et caisson de clapet isolé (Armaflex Ultima 32 mm)
Température de déclenchement	72 °C
Pays destinataire	Allemagne
Dimension nominale	560 mm
Accessoires 1	Sans
Accessoires 2	Sans
Option associée	Servomoteur à ressort de rappel 24 V et AS-EM

,
Code de commande pour le clapet FKR-EU comme obturateur en amont d'une unité de transfert d'air

FKR-EU

–

…

–

500

Z01

1 Type
FKR-EU Clapet coupe-feu 2 Bride
Pas d'indication : aucune (variante d'exécution avec viroles)
FL² Brides des deux côtés 3 Exécution
Pas d'indication : aucun(e)
1 Caisson peint par poudrage RAL 7001
2 Caisson en acier inoxydable
7 Lame de clapet imprégnée
1 – 7 Caisson peint par poudrage en RAL 7001 et lame du clapet imprégnée
2 – 7 Caisson en acier inoxydable et lame du clapet imprégnée 4 Pays destinataire
Sur demande 5 Dimensions nominales [mm]
315, 355, 400, 450, 500, 560, 630, 710, 800 6 Accessoires 1
Pas d'indication : aucun(e)
TQ² Kit de montage (exécution avec viroles) 7 Accessoires 2
AA Grilles de protection des deux côtés 8 Accessoires
Z00 – ZB01
²TQ ne peut pas être combiné avec FKR-EU-FL
Pour l'Allemagne; les principes suivants s'appliquent en cas d'utilisation d'un obturateur en amont d'une unité de transfert d'air :
Si des clapets coupe-feu avec un composant de fermeture purement mécanique doivent être utilisés comme obturateurs en amont d'unités de transfert d'air, le droit relatif aux constructions doit être respecté. Des agréments du service de l'urbanisme peuvent être nécessaires. Ceci doit être vérifié et demandé sur site. En règle générale, l'utilisation de tels obturateurs en amont d'unités de transfert d'air se limite aux systèmes à pression différentielle.

Exemple de commande : FKR-EU-1/DE/400/AA/Z03

Variante d'exécution	Caisson (exécution avec collerette) revêtement poudre, gris argent (RAL 7001)
Température de déclenchement	72 °C
Pays destinataire	Allemagne
Dimension nominale	400 mm
Accessoires 1	Sans
Accessoires 2	Grilles de protection des deux côtés
Option associée	Interrupteurs de fin de course pour position du clapet OUVERT et FERMÉ

Dimensions, Détails produit

<strong>FKR-EU avec fusible (FKR-EU/.../Z0*)</strong>Montage spigot

DN	(1)	(2)	(3)	(4)	(5)	(6)	(7)
315	314	352	31	45	8	6,8	19,5
355	354	392	31	45	8	7,3	21,8
400	399	438	31	45	8	8,5	25,0
450	449	488	36	45	8	14,1	33,1
500	499	538	36	45	8	16,4	37,8
560	559	600	36	30	12	18,0	42,6
630	629	670	36	30	12	21,3	49,7
710	709	750	36	30	12	25,7	58,7
800	799	840	36	22.5	16	28,6	67,3

Montage et mise en service

L'installation est effectuée en suivant le guide d'utilisation et d'installation.

Montage à base de mortier :

Murs pleins et dalles de plafond
En cloison légère avec structure métallique portante et habillage des deux côtés
Parois à structure bois avec parement des deux côtés
Dans des cloisons pare-feu avec structure métallique portante et revêtement des deux côtés
En trémie technique avec ou sans support métallique et parement d'un côté
Dans des plafonds à poutres en bois
Dans des plafonds modulaires (Système Cadolto)

Montage à sec sans mortier :

Cloisons légère avec structure métallique portante et habillage des deux côtés ou structure en acier portante et habillage des deux côtés : avec kit de montage TQ
Parois à structure bois avec parement des deux côtés avec kit de montage TQ
Dans des cloisons pare-feu avec structure métallique portante et parement des deux côtés avec kit de montage TQ

Combinaison (isolation), combinaison (servomoteur)

<strong>FKR-EU avec isolation thermique</strong>

Pack fourni : FKR-EU avec isolation thermique
① FKR-EU avec isolation thermique côté commande
② Bandes isolantes, Armaflex Ultima, sur tout le périmètre
③ Ruban Armaflex

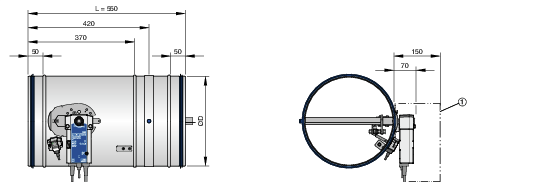

FKR-EU avec servomoteur Belimo ; ressort de rappel, exécution xE0; virole

Exécution ODA

Accessoires 1 – Kit de montage

Accessoires 1	Codes de commande
Kit d'installation carré	TQ

Dimensions de l'ouverture de montage/de la plaque de recouvrement [mm]

NG	315	355	400	450	500	560	630	710	800
□A	435	475	520	570	620	680	750	830	920
□B1	515	555	600	650	700	760	830	910	1000

Accessoires 2 – grille de protection

Côté commande	Côté installation	Codes de commande
Grille de protection	–	A0
–	Grille de protection	0 A
Grille de protection	Grille de protection	AA*
Grille de protection	raccordement flexible	AS
raccordement flexible	Grille de protection	SA

* AA pour le clapet FKR-EU comme obturateur en amont d'une unité de transfert d'air

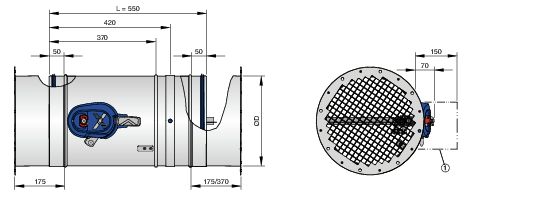

Disposition et longueur des pièces d'extension [mm]

NG	Côté commande FKR-EU / FKR-EU-FL	Côté installation FKR-EU / FKR-EU-FL
315	175/–	175/175
355	175/–	175/175
400	175/–	175/175
450	175/–	175/175
500	175/–	175/175
560	175/–	370/370
630	175/–	370/370
710	175/–	370/370
800	175/175	370/370

Accessoires 2 – Connecteur flexible

Côté commande	Côté installation	Codes de commande
raccordement flexible	–	S0
–	raccordement flexible	0S
raccordement flexible	raccordement flexible	SS
raccordement flexible	Grille de protection	SA
Grille de protection	raccordement flexible	AS

Disposition et longueur des pièces d'extension [mm]

NG	Côté commande FKR-EU / FKR-EU-FL	Côté installation FKR-EU / FKR-EU-FL
315	–/–	175/175
355	–/–	175/175
400	–/–	175/175
450	–/–	175/175
500	–/–	175/175
560	–/–	370/370
630	–/–	370/370
710	–/175	370/370
800	175/175	370/370

Accessoires 2 – Pièce d'extension

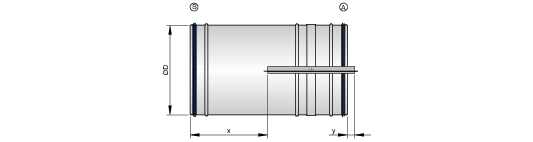

Dépassement de la lamelle du clapet [mm]

NG	315	355	400	450	500	560	630	710	800
x	-270	-250	-230	-200	-175	-145	-110	-70	-25
y	25	45	70	90	115	145	180	220	265

Dépassement de la lamelle du clapet [mm]

NG	315	355	400	450	500	560	630	710	800
x	-240	-220	-200	-170	-145	-115	-80	-40	5
y	55	75	100	125	150	180	215	255	300

Note :
Le mouvement de la lame de clapet ne doit pas être obstrué par un quelconque accessoire. La distance entre le bord du clapet ouvert et tout accessoire (pièce moulée, etc.) doit être au moins de 50 mm.

Élément additionnel – Interrupteur de fin de course

Option associée	Codes de commande
Interrupteur de fin de course pour position du clapet FERMÉ	Z01
Interrupteur de fin de course pour position du clapet OUVERT	Z02
Interrupteurs fin de course pour positions du clapet « FERMÉ » et « OUVERT »	Z03

Option associée	Codes de commande
Interrupteur de fin de course pour position du clapet FERMÉ	Z01EX
Interrupteur de fin de course pour position du clapet OUVERT	Z02EX
Interrupteurs fin de course pour positions du clapet « FERMÉ » et « OUVERT »	Z03EX

Type de motorisation	Dispositif de déclenchement	Étiquetage	Température ambiante	Vitesse maximale du débit d'air
Mécanisme à ressort	Fusible	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 – 50 °C	8 m/s
Mécanisme à ressort	Fusible thermique et interrupteur fin de course	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-20 – 50 °C	8 m/s

Élément additionnel – Servomoteur à ressort de rappel

Option associée	Codes de commande
Servomoteur à ressort de rappel 230 V (Belimo)	Z43
Servomoteur à ressort de rappel 24 V (Belimo)	Z45
Servomoteur à ressort de rappel 24 V (Belimo) avec unité d'alimentation BKN230-24-C-MP TR	Z60
Servomoteur à ressort de rappel 24 V (Belimo) avec unité d'alimentation BKN230-24-C-MP TR et module de régulation BKS24 - 1 TR	Z61
Servomoteur à ressort de rappel 24 V (Belimo) avec unité d'alimentation BKN230-24-C-MP TR et module de régulation BKS24 - 1 TR	Z43S
Servomoteur à ressort de rappel 24 V (Siemens)	Z45S

Élément additionnel – Servomoteur à ressort de rappel en version Ex

Option associée	Codes de commande
ExMax-15-BF TR	ZEX1
RedMax-15-BF TR	ZEX3

Type de motorisation	Dispositif de déclenchement	Étiquetage	Température ambiante	Vitesse maximale du débit d'air
ExMax-15-BF TR	ExPro-TT *	II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db	-40 – 40 °C	10 m/s
ExMax	ExPro-TT *	II 2G Ex h IIC T5 Gb II 2D Ex h IIIC T95°C Db	-40 - 50 °C	10 m/s
RedMax-15-BF TR	ExPro-TT *	II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc	-40 – 40 °C	10 m/s
RedMax	ExPro-TT *	II 3G Ex h IIC T5 Gc II 3D Ex h IIIC T95°C Dc	-40 - 50 °C	10 m/s

Température de déclenchement : 72 °C

Élément additionnel – Servomoteur à ressort de rappel et TROXNETCOM

Option associée	Codes de commande
Servomoteur à ressort de rappel 24 V et AS-EM	ZA07
Servomoteur à ressort de rappel 24 V et MB-BAC-WA 1/2	ZB01
Servomoteur à ressort de rappel 24 V et LON-WA1/B3	ZL09
Servomoteur à ressort de rappel 24 V et WA1/B3-AD	ZL10
Servomoteur à ressort de rappel 24 V et WA1/B3-AD230	ZL11
Servomoteur à ressort de rappel 24 V et TNC-Linkbox	ZA14

Élément additionnel – Servomoteur à ressort de rappel antidéflagrant et TROXNETCOM

Option associée	Codes de commande
ExMax-15-BF TR et AS-EM/C	ZEX2
RedMax-15-BF TR et AS-EM/C	ZEX4

Élément additionnel – Détecteurs de fumée pour gaine

Option associée	Codes de commande
Détecteur de fumée en gaine	RM-O-3-D
Détecteur de fumée en gaine	RM-O-VS-D

Les détecteurs de fumée sont des accessoires à commander séparément.
Le détecteur de fumée en gaine ne peut être monté que sur une surface plane, par ex. une gaine rectangulaire

Téléchargements

Information produit

Fiche technique du produit FKR-EU

FKR-EU_PD_2021_12_07_DE_fr Fiche technique du produit 2 Mo pdf

Certificats

ATEX-Konformitätserklärung FKR-EU

CE_2019_08_ATEX_FKR-EU_de_en Certificate 130 ko pdf
Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 ko pdf
Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf
Déclaration de performance FKR-EU

FKR-EU_DoP_2021_07_DE_fr Certificat 390 ko pdf
Déclaration de performance FKR-EU

FKR-EU_03_2022_DoP_2022_02_DE_fr 380 ko pdf
Environmental Product Declaration FKR

FKR_EPD_2024_03_DE_en Environmental Product Declarations 400 ko pdf

Manuels d'utilisation

Manuel d'installation et de fonctionnement FKR-EU

FKR-EU_IOM_A00000092704_V1_2022_10_FR_fr Manuel d'installation et de fonctionnement 6 Mo pdf
Manuel d'installation et de fonctionnement Version courte FKR-EU

FKR-EU_SV_IOM_A00000092707_V1_2022_10_FR_fr Version courte 2,2 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

FKR-EU

TYPE FKR-EU

Pour les grands diamètres, avec ou sans brides

Information générale

Description

Information technique

Fonction, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Dimensions, Détails produit

Combinaison (isolation), combinaison (servomoteur)

Exécution ODA

Accessoires 2 – grille de protection

Accessoires 2 – Connecteur flexible

Accessoires 2 – Pièce d'extension

Élément additionnel – Interrupteur de fin de course

Élément additionnel – Servomoteur à ressort de rappel

Élément additionnel – Servomoteur à ressort de rappel en version Ex

Élément additionnel – Servomoteur à ressort de rappel et TROXNETCOM

Élément additionnel – Servomoteur à ressort de rappel antidéflagrant et TROXNETCOM

Élément additionnel – Détecteurs de fumée pour gaine

Téléchargements

Information produit

Fiche technique du produit FKR-EU

Certificats

ATEX-Konformitätserklärung FKR-EU

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Classe d'étanchéité des composants de ventilation TROX

Déclaration de performance FKR-EU

Déclaration de performance FKR-EU

Environmental Product Declaration FKR

Manuels d'utilisation

Manuel d'installation et de fonctionnement FKR-EU

Manuel d'installation et de fonctionnement Version courte FKR-EU

FKR-EU-
Conversion from manual operation to a BFN actuator

FKR-EU- Conversion
to an explosion-proof limit switch

FKR-EU Mounting
limit switch

FKR-EU conversion
from manual operation to operation with explosion-proof actuator

TROX Services

TYPE FKR-EU

Pour les grands diamètres, avec ou sans brides

Information générale

Description

Information technique

Fonction, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Dimensions, Détails produit

Combinaison (isolation), combinaison (servomoteur)

Exécution ODA

Accessoires 2 – grille de protection

Accessoires 2 – Connecteur flexible

Accessoires 2 – Pièce d'extension

Élément additionnel – Interrupteur de fin de course

Élément additionnel – Servomoteur à ressort de rappel

Élément additionnel – Servomoteur à ressort de rappel en version Ex

Élément additionnel – Servomoteur à ressort de rappel et TROXNETCOM

Élément additionnel – Servomoteur à ressort de rappel antidéflagrant et TROXNETCOM

Élément additionnel – Détecteurs de fumée pour gaine

Téléchargements

Information produit

Fiche technique du produit FKR-EU

Certificats

ATEX-Konformitätserklärung FKR-EU

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Classe d'étanchéité des composants de ventilation TROX

Déclaration de performance FKR-EU

Déclaration de performance FKR-EU

Environmental Product Declaration FKR

Manuels d'utilisation

Manuel d'installation et de fonctionnement FKR-EU

Manuel d'installation et de fonctionnement Version courte FKR-EU

FKR-EU-Conversion from manual operation to a BFN actuator

FKR-EU- Conversion to an explosion-proof limit switch

FKR-EU Mounting limit switch

FKR-EU conversion from manual operation to operation with explosion-proof actuator

TROX Services

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE

FKR-EU-
Conversion from manual operation to a BFN actuator

FKR-EU- Conversion
to an explosion-proof limit switch

FKR-EU Mounting
limit switch

FKR-EU conversion
from manual operation to operation with explosion-proof actuator
