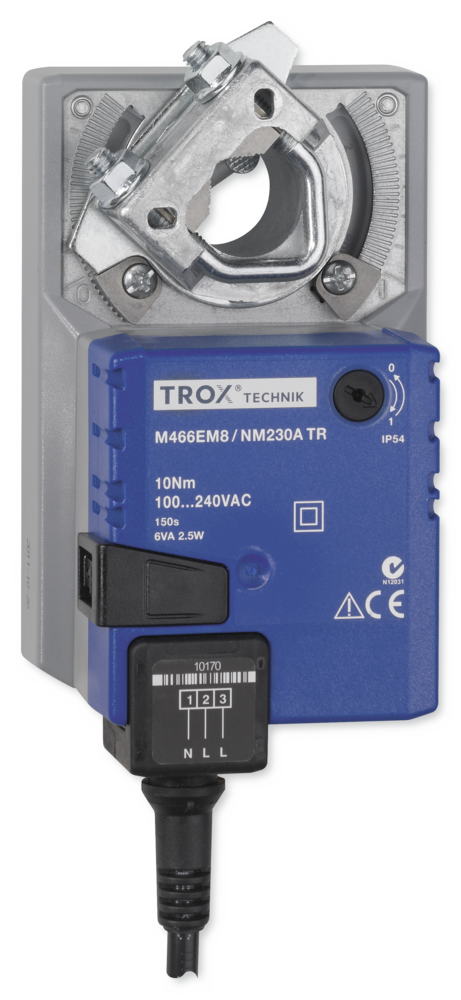

Servomoteur NM230A


00132775_0

Chauffage / Refroidissement

Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs réglables

Servomoteurs pour les diffuseurs d'air Types VD, VDL, VDR, QSH, ISH, TJN et DUK

  • Changement de la direction de soufflage dans deux situations de fonctionnement différentes
  • Tension électrique 24 V AC/DC ou 230 V AC
  • Signal d'entrée: commande à 1 fil ou à 2 fils (3 points)

Application

Application

  • Servomoteurs pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs réglables
  • Réglage de la direction du jet d'air

Application

  • Servomoteurs pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs réglables
  • Réglage de la direction du jet d'air

Description

Pièces et caractéristiques

  • Butées mécaniques pour régler l'angle de soufflage
  • Servomoteurs rotatifs et linéaires avec protection de surcharge
  • Signal d'entrée: commande à 1 fil ou à 2 fils (3 points, ouvert/fermé)
  • Débrayage manuel par bouton-poussoir

Accessoires utiles

  • Module de régulation des différences de température TDC

Pièces et caractéristiques

  • Butées mécaniques pour régler l'angle de soufflage
  • Servomoteurs rotatifs et linéaires avec protection de surcharge
  • Signal d'entrée: commande à 1 fil ou à 2 fils (3 points, ouvert/fermé)
  • Débrayage manuel par bouton-poussoir

Accessoires utiles

  • Module de régulation des différences de température TDC

Information technique

Fonction, Données techniques

  • Fonction
  • Données techniques

Fonctionnement

Le servomoteur déplace les lames ou autres éléments de déflexion d'un diffuseur à la position de CHAUFFAGE ou à la position de REFROIDISSEMENT.

Possibilité d'utiliser une commande à 1 fil ou à 2 fils (3 points)

La commande à 1 fil est une commande ouverture/fermeture ou min./max.

Fonctionnement

Le servomoteur déplace les lames ou autres éléments de déflexion d'un diffuseur à la position de CHAUFFAGE ou à la position de REFROIDISSEMENT.

Possibilité d'utiliser une commande à 1 fil ou à 2 fils (3 points)

La commande à 1 fil est une commande ouverture/fermeture ou min./max.

Effet de l'action du servomoteur en cas de réglage d'usine trox_blau20 Type de diffuseur Sens de déplacement Sens de déplacement trox_blau20 Type de diffuseur 1 2 trox_blau20

VD

Refroidissement

Chauffage

 trox_blau20

VDL

Refroidissement

Chauffage

 trox_blau20

VDR

Refroidissement

Chauffage

 trox_blau20

QSH

Chauffage

Refroidissement

 trox_blau20

ISH

Chauffage

Refroidissement

 trox_blau20

TJN

Refroidissement

Chauffage

 trox_blau20

DUK 160 – 200

Chauffage

Refroidissement

 trox_blau20

DUK 250 – 400

Refroidissement

Chauffage

Effet de l'action du servomoteur en cas de réglage d'usine

Type de diffuseur Sens de déplacement
Type de diffuseur 1 2

VD

Refroidissement

Chauffage

VDL

Refroidissement

Chauffage

VDR

Refroidissement

Chauffage

QSH

Chauffage

Refroidissement

ISH

Chauffage

Refroidissement

TJN

Refroidissement

Chauffage

DUK 160 – 200

Chauffage

Refroidissement

DUK 250 – 400

Refroidissement

Chauffage


Servomoteur NM230A trox_blau20

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Puissance nominale

5,5 VA max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 à 50  C

 trox_blau20

Poids

0,75 kg
Servomoteur NM24A trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ±20 %

 trox_blau20

Puissance nominale (AC)

3.5 VA max.

 trox_blau20

Puissance nominale (DC)

1,5 W max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 à 50  C

 trox_blau20

Poids

0,75 kg
Servomoteur 223C-230-150-003 trox_blau20

Tension d'alimentation

195 – 265 V AC, 50/60 Hz

 trox_blau20

Puissance nominale

3,5 VA

 trox_blau20

Force de levage et poussée

150 N

 trox_blau20

Temps de fonctionnement

26,9 mm/min

 trox_blau20

Signal d'entrée

Commande à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1,8 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 42

 trox_blau20

Conformité CE

CEM conformément à 2014/30/EU, basse tension conformément à 2014/35/EU

 trox_blau20

Température de fonctionnement

–20 à 60 °C

 trox_blau20

Poids

0,230 kg
Servomoteur 223C-024-150-002 trox_blau20

Tension d'alimentation

24 V AC ± 10 %, 50/60 Hz

 trox_blau20

Puissance nominale

3 VA

 trox_blau20

Force de levage et poussée

150 N

 trox_blau20

Temps de fonctionnement

26,9 mm/min

 trox_blau20

Signal d'entrée

Commande à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1,8 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 42

 trox_blau20

Conformité CE

CEM selon 2014/30/EU

 trox_blau20

Température de fonctionnement

–20 à 60 °C

 trox_blau20

Poids

0,230 kg
Servomoteur CM230-F trox_blau20

Tension d'alimentation

100 à 240 V AC –15 % +10 %, 50/60 Hz

 trox_blau20

Puissance nominale

3 VA

 trox_blau20

Couple

2 Nm

 trox_blau20

Temps de fonctionnement pour 90°

75 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

II (isolation de protection)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 à 50  C

 trox_blau20

Poids

0,185 kg
Servomoteur CM24-F trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

1 VA max.

 trox_blau20

Puissance nominale (DC)

0,5 W max.

 trox_blau20

Couple

2 Nm

 trox_blau20

Temps de fonctionnement pour 90°

75 s

 trox_blau20

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

 trox_blau20

Câble de raccordement

3 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 à 50  C

 trox_blau20

Poids

0,185 kg

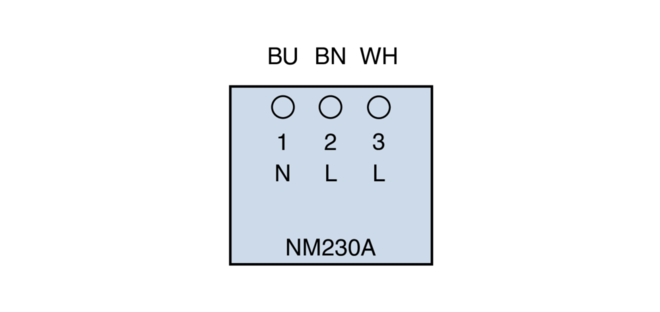

Servomoteur NM230A

Tension d'alimentation

100 – 240 V AC –15 % +10 %, 50/60 Hz

Puissance nominale

5,5 VA max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 à 50  C

Poids

0,75 kg


Servomoteur NM24A

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ±20 %

Puissance nominale (AC)

3.5 VA max.

Puissance nominale (DC)

1,5 W max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 à 50  C

Poids

0,75 kg


Servomoteur 223C-230-150-003

Tension d'alimentation

195 – 265 V AC, 50/60 Hz

Puissance nominale

3,5 VA

Force de levage et poussée

150 N

Temps de fonctionnement

26,9 mm/min

Signal d'entrée

Commande à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1,8 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 42

Conformité CE

CEM conformément à 2014/30/EU, basse tension conformément à 2014/35/EU

Température de fonctionnement

–20 à 60 °C

Poids

0,230 kg

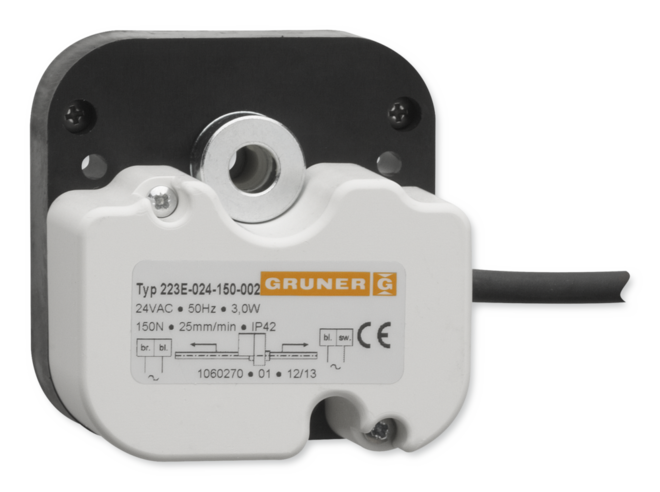

Servomoteur 223C-024-150-002

Tension d'alimentation

24 V AC ± 10 %, 50/60 Hz

Puissance nominale

3 VA

Force de levage et poussée

150 N

Temps de fonctionnement

26,9 mm/min

Signal d'entrée

Commande à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1,8 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 42

Conformité CE

CEM selon 2014/30/EU

Température de fonctionnement

–20 à 60 °C

Poids

0,230 kg


Servomoteur CM230-F

Tension d'alimentation

100 à 240 V AC –15 % +10 %, 50/60 Hz

Puissance nominale

3 VA

Couple

2 Nm

Temps de fonctionnement pour 90°

75 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

II (isolation de protection)

Niveau de protection

IP 54

Conformité CE

CEM 2014/30/EU, basse tension conformément à 2014/35/EU, RoHS to 2011/65/EU

Température de fonctionnement

–30 à 50  C

Poids

0,185 kg


Servomoteur CM24-F

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

1 VA max.

Puissance nominale (DC)

0,5 W max.

Couple

2 Nm

Temps de fonctionnement pour 90°

75 s

Signal d'entrée

Commande à 1 fil ou à 2 fils (3 points)

Câble de raccordement

3 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 à 50  C

Poids

0,185 kg


Modèles

  • Modèles
Servomoteur NM230A
00132775_0


00132775_0
00132776_0
00135422_0
00135430_0
00131945_0
00131943_0

Toutes les options doivent être définies avec le code de commande du diffuseur.

E1

Application

  • Servomoteur NM230A
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types VD, VDL, VDR et DUK

Pièces et caractéristiques

  • Tension électrique 100 – 240 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

E2

Application

  • Servomoteur NM24A
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types VD, VDL, VDR et DUK

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

E4

Application

  • Servomoteur Type 223E-230-150-003
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types QSH, ISH et DUK
  • Servomoteur linéaire pour installation dissimulée à l'intérieur des diffuseurs ; solution préférée pour les diffuseurs apparents

Pièces et caractéristiques

  • Tension d’alimentation 230 V AC
  • Commande à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage

E5

Application

  • Servomoteur Type 223E-24-150-002
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types QSH, ISH et DUK
  • Servomoteur linéaire pour installation dissimulée à l'intérieur des diffuseurs ; solution préférée pour les diffuseurs apparents

Pièces et caractéristiques

  • Tension d’alimentation 24 V AC
  • Commande à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage

E7

Application

  • Servomoteur Type CM230-F
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types TJN

Pièces et caractéristiques

  • Tension d’alimentation 230 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Liaison crabotée avec l'axe de la buse
  • Aimant de déclenchement du mécanisme

E8

Application

  • Servomoteur Type CM24-F
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types TJN

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Liaison crabotée avec l'axe de la buse
  • Aimant de déclenchement du mécanisme

Toutes les options doivent être définies avec le code de commande du diffuseur.

E1

Application

  • Servomoteur NM230A
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types VD, VDL, VDR et DUK

Pièces et caractéristiques

  • Tension électrique 100 – 240 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

E2

Application

  • Servomoteur NM24A
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types VD, VDL, VDR et DUK

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Possibilité d'inversion du sens de déplacement
  • Débrayage manuel par bouton-poussoir

E4

Application

  • Servomoteur Type 223E-230-150-003
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types QSH, ISH et DUK
  • Servomoteur linéaire pour installation dissimulée à l'intérieur des diffuseurs ; solution préférée pour les diffuseurs apparents

Pièces et caractéristiques

  • Tension d’alimentation 230 V AC
  • Commande à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage

E5

Application

  • Servomoteur Type 223E-24-150-002
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types QSH, ISH et DUK
  • Servomoteur linéaire pour installation dissimulée à l'intérieur des diffuseurs ; solution préférée pour les diffuseurs apparents

Pièces et caractéristiques

  • Tension d’alimentation 24 V AC
  • Commande à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage

E7

Application

  • Servomoteur Type CM230-F
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types TJN

Pièces et caractéristiques

  • Tension d’alimentation 230 V AC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Liaison crabotée avec l'axe de la buse
  • Aimant de déclenchement du mécanisme

E8

Application

  • Servomoteur Type CM24-F
  • Pour la commutation entre les modes de chauffage et de refroidissement des diffuseurs, adapté aux types TJN

Pièces et caractéristiques

  • Tension électrique 24 V AC/DC
  • Commande à 1 fil ou à 2 fils (3 points)
  • Butées mécaniques pour régler l'angle de soufflage
  • Liaison crabotée avec l'axe de la buse
  • Aimant de déclenchement du mécanisme

Servomoteurs pour diffuseurs trox_blau20 Détails du code de commande Servomoteur Servomoteur Tension d'alimentation Type de diffuseur trox_blau20 Détails du code de commande Numéro de pièce Type Tension d'alimentation Type de diffuseur trox_blau20

E1

M466EM8

NM230A

230 V AC

VD, VDL, VDR, DUK

 trox_blau20

E2

M466EM9

NM24A

24 V AC/DC

VD, VDL, VDR, DUK

 trox_blau20

E4

M466CF0

223E-230-150-003

230 V AC

QSH, ISH, DUK

 trox_blau20

E5

M466CF1

223E-024-150-002

24 V AC

QSH, ISH, DUK

 trox_blau20

E7

M466EP5

CM230-F

230 V AC

TJN

 trox_blau20

E8

M466EP4

CM-24-F

24 V AC/DC

TJN

Servomoteurs pour diffuseurs

Détails du code de commande Servomoteur Tension d'alimentation Type de diffuseur
Détails du code de commande Numéro de pièce Type Tension d'alimentation Type de diffuseur

E1

M466EM8

NM230A

230 V AC

VD, VDL, VDR, DUK

E2

M466EM9

NM24A

24 V AC/DC

VD, VDL, VDR, DUK

E4

M466CF0

223E-230-150-003

230 V AC

QSH, ISH, DUK

E5

M466CF1

223E-024-150-002

24 V AC

QSH, ISH, DUK

E7

M466EP5

CM230-F

230 V AC

TJN

E8

M466EP4

CM-24-F

24 V AC/DC

TJN


Raccordement électrique

  • Raccordement électrique
NM230A, Identification du cœur du câble de raccordement
00136024_0
1 N : Neutre
2 L : Tension de pilotage pour le sens de rotation 1
3 L : Tension de pilotage pour le sens de rotation 2


00136024_0
00147406_0
00180881_0
00180867_0
00114392_0.
00114362_0.

Téléchargements

Information produit

  • Brochure Technique Série Chauffage / Refroidissement

    Brochure Technique  690 ko pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
