CP-Touch

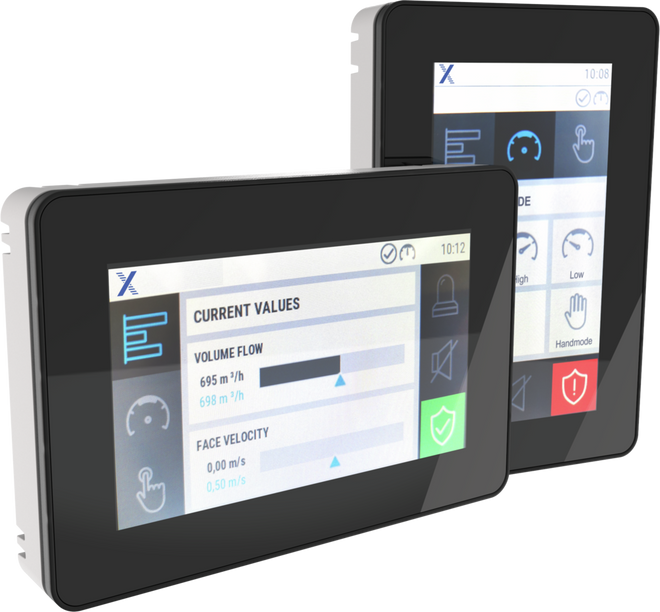

Affichage horizontal de l'écran


Affichage vertical de l'écran


CP-Touch

Pour le régulateur de sorbonne de laboratoire EASYLAB et pour le régulateur de reprise ou de soufflage avec fonction de gestion de pièce

Panneaux de contrôle à utiliser pour afficher les valeurs de fonctionnement, activer les fonctions et signaler les états de fonctionnement

  • Écran tactile TFT d'une diagonale de 4,3 pouces avec 480 × 272 pixels et une profondeur de couleur de 65k pour l'affichage et la commande de toutes les fonctions
  • Écran tactile avec façade en verre facile à nettoyer et à désinfecter
  • Signalisation de la fiabilité opérationnelle des sorbonnes selon la norme EN 14175 ou d'un local
  • Affichage des valeurs réelles et des messages d'état
  • Fonctionnement pour le réglage par défaut du mode de fonctionnement et certaines fonctions
  • Gamme de fonctions spécifiques au projet avec interface tactile configurable
  • 2 panneaux de contrôle possibles pour chaque sorbonne ou contrôleur du local
  • Connecteur de service intégré pour la configuration et le diagnostic
  • Boîtier optimisé pour une installation murale/boîte de jonction
  • Langue d'affichage en allemand et en anglais


Équipement et accessoires en option

  • Indication de la panne de l'alimentation électrique des régulateurs de sorbonne avec module d'extension EM-TRF-USV
  • Communication sans fil possible pour la configuration avec le module Bluetooth BlueCON
  • Logiciel de configuration EasyConnect pour définir les contenus et les fonctions d'affichage spécifiques au projet

Informations générales



Application

  • Panneaux de commande pour l'affichage et le fonctionnement des fonctions aérauliques des sorbonnes ou des locaux
  • Affichage des valeurs réelles, des points de consigne, des états de fonctionnement et des fonctions sur un grand écran tactile en couleur
  • Alarmes visuelles et sonores
  • Réglage par défaut du mode de fonctionnement
  • Commande de l'éclairage, du dispositif de motorisation de guillotine ou des stores sans montage ou câble supplémentaire


Panneau de contrôle pour réguler la sorbonne

  • Affichage d'état conforme à EN 14175
  • Raccordement à un régulateur de sorbonne EASYLAB TCU3


Panneau de commande du local

  • Affichage d'état du débit ou de la régulation de la pression différentielle d'un local
  • Connexion à un régulateur EASYLAB TCU3 ou TAM avec fonction de gestion du local active


Caractéristiques spéciales

  • Façade en verre plat avec détection tactile capacitive sensible, facile à nettoyer et à désinfecter
  • Grand affichage d'état tricolore
  • Les boutons-poussoirs et le panel de fonctions peuvent être configurés individuellement
  • Utilisation facile
  • Fonctions libérées visibles, fonctions bloquées non visibles
  • Excellente fiabilité de fonctionnement résultant d'un auto-contrôle continu de la communication entre le régulateur et le panneau de contrôle
  • Montage sur cadre latéral ou mural, optimisé pour le montage mural


Accessoires utiles

  • EasyConnect : Logiciel de configuration pour la mise en service et le diagnostic du type EASYLAB


Caractéristiques d'exécution

  • Boîtier en deux parties avec plaque de base et adaptateur enfichable pour faciliter l'installation
  • Connexions enfichables
  • Accès facile à la prise de configuration depuis l'extérieur de l'unité de contrôle





Panneau de commande du local

  • Affichage d'état du débit ou de la régulation de la pression différentielle d'un local
  • Connexion à un régulateur EASYLAB TCU3 ou TAM avec fonction de gestion du local active

Information technique

Fonction, Texte de spécification, Codes de commande

  • Fonction
  • Texte de spécification
  • Codes de commande

Panneau de contrôle EASYLAB type CP-TOUCH


Le panneau de commande CP-TOUCH permet d'afficher et de commander les fonctions de ventilation et de sécurité d'une sorbonne ou d'un système de contrôle de l'ensemble de la pièce. L'utilisateur reçoit des informations sur l'état de la sorbonne ou du local et peut passer d'un mode de fonctionnement à l'autre et d'une fonction à l'autre. Les éléments d'affichage et de commande en détail :

  • Variante CP-TOUCH 4.3
    Écran tactile d'une diagonale de 4,3 pouces, d'une résolution de
    de 480 × 272 pixels et une profondeur de couleur de 65k
  • Avertisseur sonore
  • l'affichage des fonctions en 3 couleurs indique le fonctionnement sûr de la sorbonne ou d'une pièce
  • Afficheur d'avertissement et zone pour les messages
  • Zone d'état pour l'affichage des fonctions actives
  • 5 groupes de fonctions contenant des fonctions configurables
    • Affichage de la valeur réelle et de la valeur de consigne pour les valeurs actuelles
    • Modes de fonctionnement
    • Fonctions supplémentaires
    • Paramètres tels que l'heure, la date, les paramètres d'affichage, la langue
    • Temporisation
  • Avec prise de service

Le panel de fonctions du panneau de contrôle peut être adaptée aux exigences spécifiques du projet grâce au logiciel de configuration EasyConnect et, en partie, directement à l'aide de l'interface utilisateur
sur le CP-TOUCH. Elle peut varier selon la sorbonne ou le local. L'écran tactile est utilisé pour l'affichage et l'utilisation. Les fonctions disponibles sont indiquées sur la surface d'affichage par les symboles correspondants. L'utilisateur sélectionne la fonction souhaitée sur l'écran tactile, par exemple

  • Sélection du mode de fonctionnement
  • Activation du dispositif de motorisation de guillotine
  • Allumer ou éteindre l'éclairage de la sorbonne

Dans la zone des valeurs actuelles, l'utilisateur peut voir les valeurs réelles et les valeurs de consigne pour le débit, la vitesse frontale ou, sur le régulateur d'ambiance, la pression ambiante ou le débit total pour l'air extrait et l'air soufflé (uniquement si les capteurs nécessaires sont disponibles). En outre, l'écran affiche également les messages du système et les alarmes et messages en attente.
Le CP-TOUCH dispose également d'une horloge en temps réel qui permet d'afficher l'heure actuelle sur l'écran. Cette fonction permet également de paramétrer un programme horaire avec un intervalle de 7 jours. Cela permet de régler directement sur l'unité de commande 5 points de commutation par jour avec les modes de fonctionnement disponibles.

Texte de spécification

Panneau de commande EASYLAB CP-TOUCH avec écran tactile adaptatif de 4,3" pour un local ou une sorbonne EASYLAB, avec une gamme configurable de fonctions qui peuvent être affichées et utilisées. Commutation automatique de la fonction en liaison avec le contrôleur.




Pièces et caractéristiques

  • Écran tactile en couleur, diagonale de l'écran selon la variante
  • Pour l'affichage et l'utilisation de toutes les fonctions
  • affichage de sécurité à 3 couleurs (vert, jaune, rouge)
  • Avertissement de l'ouverture de la guillotine
  • 5 groupes de fonctions contenant des fonctions configurables, telles que l'affichage de la valeur réelle et de la valeur de consigne, les modes de fonctionnement, les fonctions supplémentaires, les réglages et l'horloge
  • Avertisseur sonore
  • Horloge en temps réel intégrée avec horloge simple pour le changement de mode de fonctionnement
  • Prise de raccordement du régulateur EASYLAB
  • Connecteur de service intégré pour la configuration et le diagnostic du régulateur EASYLAB
  • Communication sans fil possible pour la configuration avec le module Bluetooth BlueCON
  • câble de connexion de 5 m inclus dans le kit de livraison
  • Boîtier rectangulaire adapté au montage encastré ou au montage en saillie



Modèles

4.3 : Écran tactile de 4,3'' (diagonale)


CP-TOUCH4.3
||
12
1 Série
CP-TOUCH
Unité de commande tactile

2 Variante
4.3
Diagonale d'écran 4,3"Exemple de commande : CP-TOUCH-4.3
TypeCP-TOUCH
VersionDiagonale d'écran de 4,3 pouces

Montage et mise en service

  • Montage et mise en service

Application

  • Affichage et commande des fonctions aérauliques des sorbonnes
  • Affichage de l'état conformément à la norme EN 14175
  • Raccordement à un régulateur de sorbonne EASYLAB TCU3
  • Possibilité de deux panneaux de commande par contrôleur de sorbonne, par exemple pour les sorbonnes avec des fenêtres à guillotine sur deux côtés

Fonctions

  • Signalisation de la fiabilité opérationnelle des sorbonnes selon la norme EN 14175
  • Contrôle de la distance maximale entre les vantaux conformément à la norme EN 14175

Affichages possible

  • Valeurs du débit d'air de consigne et du débit d'air réel
  • Valeur réelle et valeur de consigne de la vitesse frontale (sorbonnes avec capteur de vitesse frontale, fonctions d'équipement FH-VS et FH-VD)
  • La limite de simultanéité a été dépassée
  • Entretien nécessaire
  • Panne de l'alimentation électrique (régulateur EASYLAB avec module d'extension EM-TRF-USV)
  • Fonction de désenfumage
  • Surchauffe des sorbonnes pour les sorbonnes à haute température selon EN14175, mesurée avec une sonde de température optionnelle en tant qu'accessoire

Fonctions configurables

  • Modes de fonctionnement
  • Commande de l'éclairage
  • Commande d'un dispositif de motorisation de guillotine
  • Horloge en temps réel pour la minuterie avec un intervalle de 7 jours : 5 points de commutation par jour pour les modes de fonctionnement de la sorbonne

Modes de fonctionnement

  • Débit standard (fonctionnement de jour)
  • Débit accru (fonctionnement d'urgence)
  • Débit réduit (fonctionnement de nuit)
  • Arrêt (fonctionnement de nuit, arrêt du système)
  • Régulation manuelle (Mode forcé permanent des réglages centraux)
  • Le débit accru et le mode manuel peuvent être également définis pendant une durée limitée

Affichage du statut

Le régulateur de sorbonne surveille le débit requis et, selon la configuration, la vitesse frontale. Un écart important est signalé par l'affichage d'état à trois couleurs. Si le débit est trop faible, une alarme sonore se déclenche.

  • Vert : Fonctionnement sûr avec un débit d'air contrôlé
  • Rouge : Alarme, débit d'air trop faible
  • Jaune : Avertissement, débit d'air trop élevé

,

,

Application de contrôle des locaux

Application

  • Affichage et commande des fonctions aérauliques pour les locaux comportant jusqu'à 24 régulateurs EASYLAB TCU3
  • Connexion au contrôleur EASYLAB ou au module adaptateur TAM avec fonction de gestion active de la pièce
  • Le panneau de contrôle de la pièce est l'unité principale du système complet de mode de fonctionnement de la pièce au sein du système EASYLAB
  • 2 panneaux de contrôle de local par régulateur possible, par exemple sur 2 portes d'un grand laboratoire
  • Mode signal pour les fonctions configurées du local

Surveillance

  • Inférieur à la valeur minimale d'extraction d'air dans le local
  • Dépassement de la quantité totale d'air extrait de la pièce
  • Dépassement ou baisse de la valeur de consigne de la pression ambiante
  • Alarme configurable (écarts de débit, défauts matériels) pour tous les régulateurs d'une pièce, possibilité d'affichage de texte
  • Mode de fonctionnement de la pièce : valeur de consigne et valeur réelle de l'air extrait total de la pièce (configurable)
  • Pannes du système et du dispositif
  • Panne de l'alimentation électrique (régulateur EASYLAB avec module d'extension EM-TRF-USV)
  • La limite de simultanéité a été dépassée ou le contrôle de simultanéité est actif (optionnel)

Fonctions configurables

  • Sélection du mode de fonctionnement de tous les régulateurs d'un local, sans câblage additionnel
    • Débit standard (fonctionnement de jour)
    • Débit accru (fonctionnement d'urgence)
    • Débit réduit (fonctionnement de nuit)
    • Arrêt (fonctionnement de nuit, arrêt du système)
    • Régulation manuelle (Mode forcé permanent des réglages centraux)
    • Le débit accru et le mode manuel peuvent être définis pendant une durée limitée
  • Allumer/éteindre l'éclairage
  • Signal d'entrée de commande pour l'ombrage+ (à fournir par des tiers)
  • Horloge en temps réel pour la minuterie avec un intervalle de 7 jours : 5 points de commutation par jour pour les modes de fonctionnement de la pièce


Le panneau de commande du local signale, en fonction du concept de régulation et de la configuration, la conformité avec les débits totaux ou les rapports de pression pour un local équipé d'un maximum de 24 contrôleurs EASYLAB. Les écarts qui ne sont pas autorisés sont indiqués sur l'écran d'état à trois couleurs. Les alarmes acoustiques sont optionnelles. Les pannes du régulateur sont signalées au panneau de contrôle du local sous la forme d'une alarme centralisée configurable. L'échange de données nécessaires entre les régulateurs s'effectue via le câble de communication EASYLAB.

,

,

Montage et mise en service

Montage et mise en service

  • Installation dans la sorbonne, sur le cadre latéral droit ou gauche, au-dessus ou au-dessous de l'ouvrant
  • Montage mural ou au mobilier, également directement sur les boîtes de dérivation
  • Connecter le câble de connexion au contrôleur EASYLAB TCU3 (contrôleur de sorbonne ou de pièce avec RMF activé) ou TAM avec RMF activé et au panneau de contrôle
  • Le régulateur reconnaît le panneau de contrôle
  • Sélectionner le produit à afficher sur le panneau de contrôle CP-TOUCH
  • Au besoin, effectuer des ajustements propres au projet à l'aide du logiciel de configuration EasyConnect
  • Raccordement au TCU3
  • Connexion avec un PC et EasyConnect (câble et Bluetooth)
  • Configuration sur l'écran
  • Configuration dans EasyConnect

,

Téléchargements

Information produit
