EN-Ex

Pour une régulation précise des débits constant dans des systèmes de ventilation dont l'environnement pré sente des dangers potentiels d'explosion (ATEX).

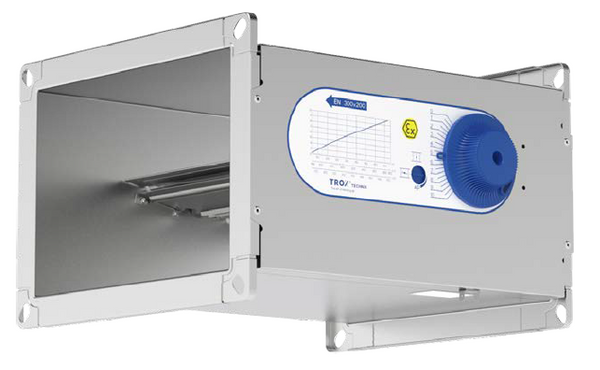

Régulateurs de débit rectangulaires, mécaniques autonomes pour la régulation du soufflage ou de la reprise dans des systèmes à débit d'air constant, homologués et certifiés pour atmosphères potentiellement explosives (ATEX)

Exécution conforme ATEX
Homologués pour les gaz, brouillards, vapeurs et poussières en zones 1 et 2, 21 et 22
Convient pour les débits jusqu'à 12 096 m³/h
Le débit peut être réglé à partir de la graduation sur le caisson, sans outil de paramétrage
Grande précision de régulation
Aucune mesure de test sur site requise pour la mise en service
Compatibles pour les vitesses de débit d'air jusqu'à 8 m/s
Fuite d'air de la virole conforme à la norme EN 1751, classe C

Équipement et accessoires en option

Capotage acoustique pour l'atténuation du bruit rayonné
Silencieux secondaire type TX pour l'atténuation du bruit du flux d'air

Application

Application

Régulateurs EXCONTROL CAV rectangulaires de type EN-Ex pour la régulation précise du soufflage ou de la reprise dans des systèmes à débit d'air constant
Pour utilisation dans des atmosphères potentiellement explosives (ATEX)
Régulation de débit, à action mécanique autonome, sans énergie auxiliaire
Gestion de projets simplifiée avec commandes basées sur les dimensions nominales

Caractéristiques spéciales

Marquage et certification ATEX
Équipement ATEX groupe II, homologué pour zones 1, 2, 21 et 22
Le débit peut être réglé à l'aide de la graduation, sans outil de paramétrage
Grande précision de régulation du débit
Indépendant de la position de montage

Description

Modèles

EN-Ex: régulateur de débit
EN-Ex-D: régulateur de débit avec capotage acoustique
Unités avec capotage acoustique et/ou un silencieux secondaire type TX pour les exigences acoustiques élevées
Le capotage acoustique ne peut pas être monté ultérieurement

Exécution

Tôle d'acier galvanisé
P1: revêtement poudre, gris argent (RAL 7001)

Pièces et caractéristiques

Régulateur prêt à être mis en service
Clapet de réglage avec paliers à faible frottement
Soufflet agissant comme un amortisseur oscillant
Disque à came avec ressort à lames
Échelle avoir pointeur pour régler la valeur de consigne de débit
Connexion pour liaison équipotentielle
Tests aérodynamiques sur un banc d'essai spécial avant expédition de chaque unité
Fonctionnement correct même dans des conditions amont ou aval défavorables (section rectiligne de 1,5B requise en amont et de 0,5B en aval)

Compléments utiles

Silencieux secondaire type TX

Caractéristiques d'exécution

Caisson rectangulaire
Exécution et matériaux conformes avec la directive UE pour utilisation en atmosphères potentiellement explosives (ATEX)
Brides de raccordement aux deux extrémités, compatibles pour les profilés de gaine

Matériaux et surfaces

Caisson et clapet de réglage en tôle d'acier galvanisé
Ressort à lames en acier inox
Soufflets en polyuréthane
Paliers lisses revêtus de PTFE

EN-Ex-D

Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Isolation en laine minérale

Laine minérale

Conforme EN 13501, classe A2 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc sûre sur le plan hygiénique conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Téléchargements

Information produit

Type EN-Ex

K5 – 2.1 – 59 Brochure technique 420 ko pdf

Certificats

Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf
