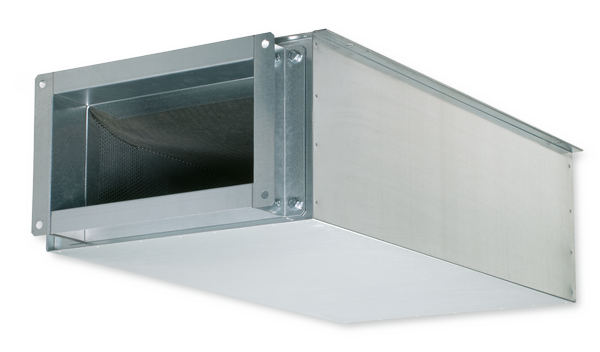

Silencieux secondaire type TS

Testés conforme à la norme VDI 6022

TYPE TS

Pour l'atténuation du bruit du flux d'air des unités terminales types TVZ, TVA, TZ-Silenzio, TA-Silenzio ou TVM

Silencieux secondaires rectangulaires pour l'atténuation du bruit du flux d'air des unités terminales types TVZ, TVA, TZ-Silenzio, TA-Silenzio ou TVM

Le matériau d'absorption est composé de laine minérale non inflammable, avec le label de qualité RAL, biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive UE 97/69/CE
La laine minérale est revêtue de tissu en fibres de verre anti-défibrage jusqu'à 20 m/s
Atténuation statique mesurée selon la norme ISO 7235
Fuite d'air du caisson conforme à la norme EN 15727, classe B

Utilisation

Utilisation

Silencieux secondaires de type TS pour réduire le bruit du flux d'air des unités terminales
Pour les unités terminales TVZ, TVA, TZ-Silenzio, TA-Silenzio et TVM

Dimensions nominales

125, 160, 200, 250, 315, 400

Description

Pièces et caractéristiques

Caisson
Revêtement acoustique

Caractéristiques d'éxécution

Caisson rectangulaire
Raccordement côté local compatible pour profilés de gaine
Isolation thermique et acoustique (revêtement)

Matériaux et finitions

Caisson en tôle d'acier galvanisé
Matériau absorbant en laine minérale

Laine minérale

Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
Insensible au développement fongique et bactérien

Normes et directives

Conception conforme à la norme d'hygiène VDI 6022
Fuite d'air du caisson conforme à la norme EN 15727, classe B

Maintenance

Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Texte descriptif, Codes de commande

Silencieux secondaires rectangulaires pour unités terminales VAV pour réduire le bruit du flux d'air, disponibles dans 6 dimensions nominales

Caisson avec isolation acoustique et thermique.

Brides de raccordement des deux côtés, compatible avec les profilés de gaine.

Fuite d'air du caisson conforme à la norme EN 15727, classe B.

Conforme VDI 2083, salle blanche classe 3 et norme US 209E, classe 100. Conception conforme à la norme d'hygiène VDI 6022, DIN 1946, partie 4, ainsi que EN 13779 et VDI 3803.

Matériaux et finitions

Caisson en tôle d'acier galvanisé
Matériau absorbant en laine minérale

Laine minérale

Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
Insensible au développement fongique et bactérien

Type
TS Silencieux secondaire

Dimension nominale
125
160
200
250
315
400

Exemple de commande : TS/200

Dimension nominale

200 mm

Dimensions et poids, Détails du produit

Options associées : composants de régulation VARYCONTROL

☒	Variable régulé	Interface	V_min -/ V_max - réglage	Capteur de pression différentielle	Servomoteur	Fabricant

		Régulateur Easy		Dynamique
Easy	V			Intégré	Intégré	①
		Régulateur Compact		Dynamique
BC0	V	MP bus		Intégré	Intégré	②
BF0	V	MP bus		Intégré	Intégré	②
BL0	V	LonWorks		Intégré	Intégré	②
BM0	V	Modbus		Intégré	Intégré	②
BM0-J6	V	Modbus câble de connexion enfichable		Intégré	Intégré	②
XG0	V			Intégré	Intégré	③
XB0	V			Intégré	Intégré	③
LN0	V			Intégré	Intégré	⑤
LK0	V	KNX				⑤
LY0	V			Intégré	Intégré	⑤
		Régulateur Compact		Statique
SA0	V			Intégré	Intégré	④
SC0	Δp			Intégré	Servomoteur à action rapide, intégré	④
		Régulateur Universel		Dynamique
B11	V			Intégré	Servomoteur, couple pour TVT	②
B13	V			Intégré	Servomoteur	②
B27	V			Intégré	Servomoteur	②
B1B	V			Intégré	Servomoteur à ressort de rappel	②
XC3	V			Intégré	Servomoteur à ressort de rappel	③
		Régulateur Universel		Statique
BP1	V	MP bus		Pièce indépendante	Servomoteur, couple pour TVT	②
BP3	V	MP bus		Pièce indépendante	Servomoteur	②
BPB	V	MP bus		Pièce indépendante	Servomoteur à ressort de rappel	②
BPG	V	MP bus		Pièce indépendante	Servomoteur à action rapide	②
BB1	V			Pièce indépendante	Servomoteur, couple pour TVT	②
BB3	V			Pièce indépendante	Servomoteur	②
BBB	V			Pièce indépendante	Servomoteur à ressort de rappel	②
XD1	V			Intégré	Servomoteur	③
XD3	V			Intégré	Servomoteur à ressort de rappel	③
BR1	Δp	MP bus		100 Pa	Servomoteur, couple pour TVT	②
BR3	Δp	MP bus		100 Pa	Servomoteur	②
BRB	Δp	MP bus		100 Pa	Servomoteur à ressort de rappel	②
BRG	Δp	MP bus		100 Pa	Servomoteur à action rapide	②
BS1	Δp	MP bus		600 Pa	Servomoteur, couple pour TVT	②
BS3	Δp	MP bus		600 Pa	Servomoteur	②
BSB	Δp	MP bus		600 Pa	Servomoteur à ressort de rappel	②
BSG	Δp	MP bus		600 Pa	Servomoteur à action rapide	②
BG1	Δp			100 Pa	Servomoteur, couple pour TVT	②
BG3	Δp			100 Pa	Servomoteur	②
BGB	Δp			100 Pa	Servomoteur à ressort de rappel	②
BH1	Δp			600 Pa	Servomoteur, couple pour TVT	②
BH3	Δp			600 Pa	Servomoteur	②
BHB	Δp			600 Pa	Servomoteur à ressort de rappel	②
XE1	Δp			Intégré, 100 Pa	Servomoteur	③
XE3	Δp			Intégré, 100 Pa	Servomoteur à ressort de rappel	③
XF1	Δp			Intégré, 600 Pa	Servomoteur	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③
XF3	Δp			Intégré, 600 Pa	Servomoteur à ressort de rappel	③

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ détail du code de commande, V débit d'air, Δp perte de charge

① Extrémité faisant face au local

Dimension nominale	CA-050 ØD₃ mm	CA-100 ØD₃ mm	ØD mm
100	199	299	99
125	224	324	124
160	259	359	159
200	299	399	199
250	349	449	249
315	414	514	314
400	499	599	399
450		648	448
500		698	498
560		758	558
630		828	628
710		908	708
800		998	798

Dimension nominale	L mm	B₃ mm	H₃ mm	B mm	B₁ mm	H mm	H₁ mm	m kg
125	806	300	236	198	232	152	186	10
160	806	410	236	308	342	152	186	15
200	956	560	281	458	492	210	244	22
250	956	700	311	598	632	201	235	37
315	1056	900	361	798	832	252	286	42
400	1306	1000	446	898	932	354	388	50

Détail de bride 00137158_0

① Joint compressible à fournir sur site
② Bride

Détails du montage, Information de base et nomenclature

Montage et mise en service

Les profilés de raccordement sont compatibles avec les unités terminales TVZ, TVA, TZ-Silenzio, TA-Silenzio et TVM
Rebords du caisson retournés avec percement M10

Téléchargements

Information produit

Type TS

K5 – 1.2 – 25 Brochure technique 390 ko pdf

Certificats

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 ko pdf
Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf

TROX Services

Produits Tous les produits TROX

TROX Easy Product Finder - Rapide. Fiable. Innovant.

Tour de Competence une mise en scène passionnante
