Utilisation
Caractéristiques spéciales
Utilisation
Caractéristiques spéciales
Modèles
Batterie
Disposition des raccordements eau
Gauche et droite en vue de l'intérieur vers l'extérieur. Modèle droite : raccordement eau et ouverture pour la reprise d'air sur la droite. Modèle gauche : raccordement eau et ouverture pour la reprise d'air sur la gauche.
Pièces et caractéristiques
Accessoires utiles
Caractéristiques d'éxécution
Matériaux et finitions
Laine minérale
Normes et directives
Maintenance
Modèles
Batterie
Disposition des raccordements eau
Gauche et droite en vue de l'intérieur vers l'extérieur. Modèle droite : raccordement eau et ouverture pour la reprise d'air sur la droite. Modèle gauche : raccordement eau et ouverture pour la reprise d'air sur la gauche.
Pièces et caractéristiques
Accessoires utiles
Caractéristiques d'éxécution
Matériaux et finitions
Laine minérale
Normes et directives
Maintenance

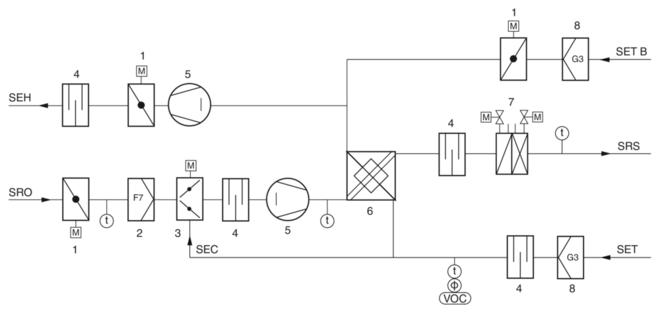

Fonctionnement
Unités de ventilation décentralisée pour le soufflage et la reprise avec ajout d'air secondaire pour la ventilation des locaux et la dissipation des charges en chaud et en froid.
Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé, le filtre à particules fines F7 et le clapet d'air secondaire.
Lorsque l'air neuf a traversé le ventilateur, il circule dans l'échangeur à plaques pour la récupération de chaleur puis dans l'échangeur thermique pour le chauffer et/ou le refroidir.
L'air est soufflé dans la pièce sous la forme d'un flux à déplacement d'air induit.
Le registre d'air secondaire s'ouvre de façon à laisser l'air secondaire s'ajouter à l'air neuf afin d'augmenter le débit de soufflage et par conséquant la sortie thermique.
L'air extrait passe d'abord par un filtre à grosses particules G3, puis traverse l'échangeur à plaques, le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.
Pour la purge nocturne, un clapet motorisé de fermeture ouvre une gaine alternative d'extraction d'air pour que l'air rejeté soit conduit au ventilateur d'extraction, en contournant donc l'échangeur à plaques.
Fonctionnement
Unités de ventilation décentralisée pour le soufflage et la reprise avec ajout d'air secondaire pour la ventilation des locaux et la dissipation des charges en chaud et en froid.
Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé, le filtre à particules fines F7 et le clapet d'air secondaire.
Lorsque l'air neuf a traversé le ventilateur, il circule dans l'échangeur à plaques pour la récupération de chaleur puis dans l'échangeur thermique pour le chauffer et/ou le refroidir.
L'air est soufflé dans la pièce sous la forme d'un flux à déplacement d'air induit.
Le registre d'air secondaire s'ouvre de façon à laisser l'air secondaire s'ajouter à l'air neuf afin d'augmenter le débit de soufflage et par conséquant la sortie thermique.
L'air extrait passe d'abord par un filtre à grosses particules G3, puis traverse l'échangeur à plaques, le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.
Pour la purge nocturne, un clapet motorisé de fermeture ouvre une gaine alternative d'extraction d'air pour que l'air rejeté soit conduit au ventilateur d'extraction, en contournant donc l'échangeur à plaques.
Largeur | 1100 mm |
Hauteur | 150 mm sous le faux-plancher, hauteur totale grille de ventilation comprise au moins 196 mm |
Profondeur | 860 mm |
Profondeur de la grille de ventilation | 340 mm |
Débit d'air neuf | 0 – 33 l/s ou 0 – 120 m³/h |
Débit de soufflage | 150 m³/h |
Puissance de refroidissement | 427 W |
Puissance de chauffage | 1460 W |
Pression de fonctionnement maximale, côté eau | 6 bar |
Température de fonctionnement max. | 60 °C |
Niveau de puissance acoustique | 43 dB(A) à 33 l/s ou 120 m³/h |
Tension d'alimentation | 230 V AC ±10 %, 50/60 Hz |
FSL-U-ZAS (exemples de dimensionnement)
Débit d'air neuf | l/s | 25 | 25 | 33 |
Débit d'air neuf | m³/h | 90 | 90 | 120 |
Débit de soufflage | l/s | 25 | 42 | 42 |
Débit de soufflage | m³/h | 90 | 150 | 150 |
Puissance de refroidissement totale | W | 299 | 414 | 427 |
Puissance de refroidissement du local | W | 225 | 311 | 306 |
Température de l'air après la récupération de chaleur | °C | 28,6 | 28,2 | 28,6 |
Humidité relative de l'air après la récupération de chaleur | % | 49,0 | 51,0 | 49,1 |
Teneur en eau | g/kg | 11,9 | 11,9 | 12,0 |
Température de l'air soufflé | °C | 18,5 | 19,8 | 19,9 |
Condensation | g/h | 0 | 0 | 0 |
Débit d'eau | l/h | 70 | 80 | 80 |
Température de l'eau, entrée | °C | 16,0 | 16,0 | 16,0 |
Température de l'eau, sortie | °C | 19,7 | 20,4 | 20,6 |
Chute de pression – côté eau | kPa | 6,7 | 8,4 | 8,4 |
Puissance de chauffage totale | W | 844 | 1290 | 1460 |
Puissance de chauffage du local | W | 445 | 631 | 651 |
Température de l'air après la récupération de chaleur | °C | 9,0 | 9,0 | 6,5 |
Température de l'air soufflé | °C | 35,8 | 33,6 | 34,0 |
Débit d'eau | l/h | 30 | 50 | 60 |
Température de l'eau, entrée | °C | 50,0 | 50,0 | 50,0 |
Température de l'eau, sortie | °C | 25,7 | 27,7 | 29,0 |
Chute de pression – côté eau | kPa | 1,3 | 3,3 | 4,6 |

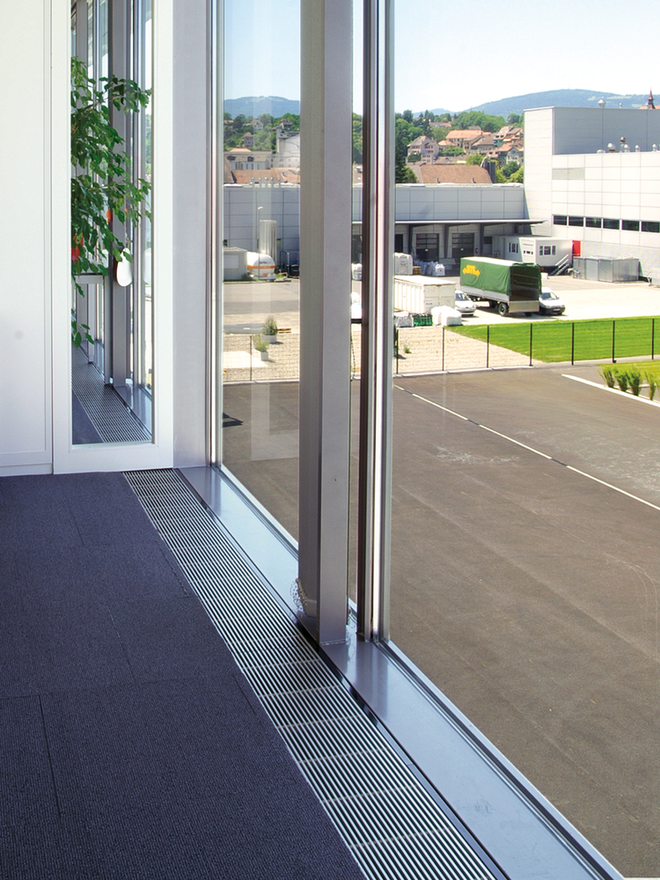

Unités de soufflage et de reprise décentralisés avec ajout d'air secondaire, pour l'installation dans des faux-planchers. Pour la ventilation régulée des locaux et maintenir la température et la qualité de l'air ambiant confortables.
Unité prête à l'emploi qui consiste en un caisson, des composants de conditionnement d'air, électriques et de régulation.
L'unité comprend des ventilateurs CE performants en énergie pour la reprise et le soufflage d'air, un échangeur thermique à plaques pour la récupération de chaleur, un échangeur de chaleur air-à-eau pour les systèmes 2 tubes ou 4 tubes, un filtre à poussières fines F7 pour le soufflage et un filtres à grosses particules G3 pour la reprise, des clapets de fermeture et un registre d'air secondaire, chacun avec un servomoteur.
Composants électriques et composants de régulation avec câblage intégré en usine. Boîtes à bornes séparée pour le raccordement des composants de régulation externes, câblage compris (approx. 1 m) pour le raccordement à l'unité de ventilation.
Raccordements eau avec écrou de raccord G½" et joint plat.
Conforme aux normes hygiènes VDI 6022. Efficacité énergétique classe A selon la Directive 2009/125/EC sur les produits liés à l'énergie.
Caractéristiques spéciales
Matériaux et finitions
Laine minérale
Données techniques
FSL-CONTROL II
Système de régulation de local individuel modulaire pour les unités de ventilation décentralisée. Le système régule les vannes, les servomoteurs et les ventilateurs de l'unité de ventilation afin que les paramètres de confort pour le local soient respectés, de façon économique et à la demande. Les fonctions, sondes et extensions multiples, permettent des stratégies de régulation individuelles. Cela comprend l'intégration dans la GTB.
Module de régulation (PCB principal)
Le module de régulation régule les vannes, les servomoteurs et les ventilateurs de l'unité de ventilation selon les paramètres saisis sur le module du local.
Module de local (PCB maître)
Le module du local est l'unité de régulation centrale pour le local La température ambiante, la qualité d'air et le mode de fonctionnement sont signalés au module du local. Le module du local régule les modules de régulation d'au moins une unité de ventilation.
Sonde thermique
Sonde thermique pour mesurer la température de l'air soufflé ou repris
Sonde de la qualité de l'air
Capteur de qualité d'air pour la régulation à la demande du ventilateur
Vanne avec servomoteur
Vanne droite avec servomoteur thermoélectrique pour réguler le débit d'eau à travers les échangeurs thermiques à la demande.
Vanne
Servomoteur
Panneau de contrôle
Panneau de contrôle avec sélecteur de palier de ventilation
Horloge en temps réel (RTC)
Module d'horloge en temps réel pour étendre la gamme des fonctions du module de local.
Module d'interface LonWorks LON-FTT10
Interface LonWorks pour intégrer le module du local dans des systèmes plus élaborés.
Module d'interface BACnet MS/TP ou Modbus RTU
Interface BACnet MS/TP ou Modbus RTU pour intégrer le module du local dans des systèmes plus élaborés.
Détendeurs
Détendeurs pour empêcher l'eau de couler dans les batteries.
Caractéristiques de sélection
Air primaire
Soufflage
Puissance de refroidissement du local
Puissance de chauffage du local
Unités de soufflage et de reprise décentralisés avec ajout d'air secondaire, pour l'installation dans des faux-planchers. Pour la ventilation régulée des locaux et maintenir la température et la qualité de l'air ambiant confortables.
Unité prête à l'emploi qui consiste en un caisson, des composants de conditionnement d'air, électriques et de régulation.
L'unité comprend des ventilateurs CE performants en énergie pour la reprise et le soufflage d'air, un échangeur thermique à plaques pour la récupération de chaleur, un échangeur de chaleur air-à-eau pour les systèmes 2 tubes ou 4 tubes, un filtre à poussières fines F7 pour le soufflage et un filtres à grosses particules G3 pour la reprise, des clapets de fermeture et un registre d'air secondaire, chacun avec un servomoteur.
Composants électriques et composants de régulation avec câblage intégré en usine. Boîtes à bornes séparée pour le raccordement des composants de régulation externes, câblage compris (approx. 1 m) pour le raccordement à l'unité de ventilation.
Raccordements eau avec écrou de raccord G½" et joint plat.
Conforme aux normes hygiènes VDI 6022. Efficacité énergétique classe A selon la Directive 2009/125/EC sur les produits liés à l'énergie.
Caractéristiques spéciales
Matériaux et finitions
Laine minérale
Données techniques
FSL-CONTROL II
Système de régulation de local individuel modulaire pour les unités de ventilation décentralisée. Le système régule les vannes, les servomoteurs et les ventilateurs de l'unité de ventilation afin que les paramètres de confort pour le local soient respectés, de façon économique et à la demande. Les fonctions, sondes et extensions multiples, permettent des stratégies de régulation individuelles. Cela comprend l'intégration dans la GTB.
Module de régulation (PCB principal)
Le module de régulation régule les vannes, les servomoteurs et les ventilateurs de l'unité de ventilation selon les paramètres saisis sur le module du local.
Module de local (PCB maître)
Le module du local est l'unité de régulation centrale pour le local La température ambiante, la qualité d'air et le mode de fonctionnement sont signalés au module du local. Le module du local régule les modules de régulation d'au moins une unité de ventilation.
Sonde thermique
Sonde thermique pour mesurer la température de l'air soufflé ou repris
Sonde de la qualité de l'air
Capteur de qualité d'air pour la régulation à la demande du ventilateur
Vanne avec servomoteur
Vanne droite avec servomoteur thermoélectrique pour réguler le débit d'eau à travers les échangeurs thermiques à la demande.
Vanne
Servomoteur
Panneau de contrôle
Panneau de contrôle avec sélecteur de palier de ventilation
Horloge en temps réel (RTC)
Module d'horloge en temps réel pour étendre la gamme des fonctions du module de local.
Module d'interface LonWorks LON-FTT10
Interface LonWorks pour intégrer le module du local dans des systèmes plus élaborés.
Module d'interface BACnet MS/TP ou Modbus RTU
Interface BACnet MS/TP ou Modbus RTU pour intégrer le module du local dans des systèmes plus élaborés.
Détendeurs
Détendeurs pour empêcher l'eau de couler dans les batteries.
Caractéristiques de sélection
Air primaire
Soufflage
Puissance de refroidissement du local
Puissance de chauffage du local
Les unités de ventilation décentralisées sont des produits de pointe de haute qualité, avec une large gamme d'options de configuration. Pour plus de détails concernant votre projet, veuillez contacter votre succursale ou filiale TROX la plus proche.
Montage et mise en service
Montage et mise en service
LN [mm]
Longueur nominale
LWA [dB(A)]
Niveau de puissance acoustique
tPr [°C]
Température de l'air primaire
tWV [C°]
Température de l'écoulement d'eau - refroidissement/chauffage
tR [C°]
Température de la pièce
tR [C°]
Température de la pièce
tAN [C°]
Température de l'arrivée d'air secondaire
QPr [W]
Rendement thermique – air primaire
Qtot [W]
Rendement thermique – total
QW [W]
Rendement thermique – côté eau, refroidissement/chauffage
VPr [l/s]
Débit d'air primaire
VPr [m³/h]
Débit d'air primaire
VW [l/h]
Débit d'eau – refroidissement/chauffage
V [l/h]
Débit d'air
∆tW [K]
Écart de température – eau
∆pW [kPa]
Perte de pression, côté eau
∆pt [Pa]
Perte de charge totale, côté air
∆tPr = tPr - tR [K]
Écart entre la température de l'air primaire et la température de la pièce
∆tRWV = tWV - tR [K]
Écart entre la température de l'écoulement d'eau et la température de la pièce
∆tWm-Ref [K]
Écart entre la température moyenne de l'eau et la température de référence
LN [mm]
Longueur nominale
Déplacement d'air induit
L’air soufflé est rejeté près du mur extérieur à une vitesse moyenne comprise entre 1,0 et 1,5 m/s. En raison de l'effet d'induction, la vitesse de l'air soufflé baisse rapidement afin qu'en mode refroidissement, l'air soufflé déplace l'air ambiant sur toute la surface du sol. La convection de personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.
LN [mm]
Longueur nominale
LWA [dB(A)]
Niveau de puissance acoustique
tPr [°C]
Température de l'air primaire
tWV [C°]
Température de l'écoulement d'eau - refroidissement/chauffage
tR [C°]
Température de la pièce
tR [C°]
Température de la pièce
tAN [C°]
Température de l'arrivée d'air secondaire
QPr [W]
Rendement thermique – air primaire
Qtot [W]
Rendement thermique – total
QW [W]
Rendement thermique – côté eau, refroidissement/chauffage
VPr [l/s]
Débit d'air primaire
VPr [m³/h]
Débit d'air primaire
VW [l/h]
Débit d'eau – refroidissement/chauffage
V [l/h]
Débit d'air
∆tW [K]
Écart de température – eau
∆pW [kPa]
Perte de pression, côté eau
∆pt [Pa]
Perte de charge totale, côté air
∆tPr = tPr - tR [K]
Écart entre la température de l'air primaire et la température de la pièce
∆tRWV = tWV - tR [K]
Écart entre la température de l'écoulement d'eau et la température de la pièce
∆tWm-Ref [K]
Écart entre la température moyenne de l'eau et la température de référence
LN [mm]
Longueur nominale
Déplacement d'air induit
L’air soufflé est rejeté près du mur extérieur à une vitesse moyenne comprise entre 1,0 et 1,5 m/s. En raison de l'effet d'induction, la vitesse de l'air soufflé baisse rapidement afin qu'en mode refroidissement, l'air soufflé déplace l'air ambiant sur toute la surface du sol. La convection de personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.
Batterie
La pression de fonctionnement maximale côté eau est de 6 bar pour toutes les batteries.
La température maximale de l'écoulement d'eau (circuit de chauffage) est de 75 °C pour tous les échangeurs thermiques ; si des flexibles sont utilisés, la température de l'écoulement d'eau ne doit pas dépasser 55 °C. Des unités sont disponibles sur demande pour d'autres pressions et températures.
La température de l'écoulement d'eau (circuit de refroidissement) doit être d'au moins 16 °C afin qu'elle ne tombe pas sous le point de rosée de façon permanente. Pour les unités équipées d'un bac à condensat, la température de l'écoulement d'eau peut être réduite à 15 °C.
Batterie avec système à 2 tubes
Des systèmes air-eau avec une batterie à 2 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. En mode change-over, il est possible d'utiliser toutes les unités dans un circuit d'eau, uniquement pour le refroidissement en été et pour le chauffage en hiver.
Batterie avec système à 4 tubes
Des systèmes air-eau avec une batterie à 4 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. Selon la saison, notamment au printemps et à l'automne, il se peut qu'un bureau nécessite d'être chauffé le matin et rafraîchi l'après-midi.
