SCHOOLAIR-D-HV-0-2/3355×405×1030/0/C3
Unité de ventilation décentralisée - installation au plafond

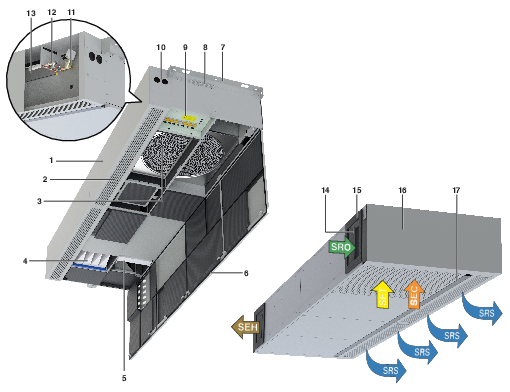

Unité de ventilation pour montage au plafond TROX SCHOOLAIR-V-HV avec fonction de soufflage et d'extraction, récupérateur de chaleur rotatif et possibilité de commutation sur le fonctionnement en mode recirculé (en fonction de la qualité de l'air) ainsi que la batterie de chauffage pour montage au plafond :
- Une unité par pièce permet de répondre aux besoins accrus en air neuf d'une salle de classe
- Convient à 4 situations d'installation différentes

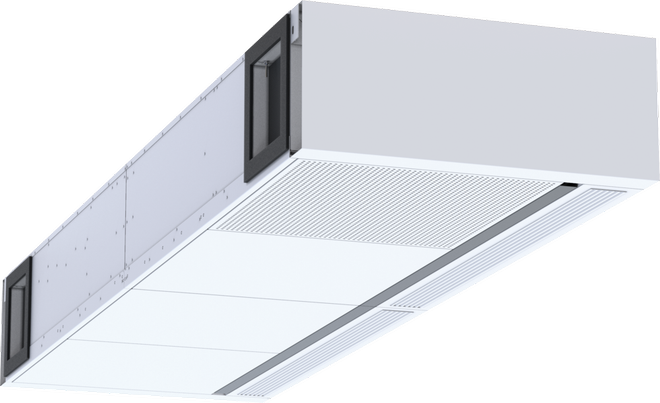

- Configuration 0 - Intégration en faux-plafond, le bord inférieur de l'unité de ventilation affleure le plafond suspendu
- Configuration T- montage partiellement libre ou faux plafond partiel (hauteur réduite par exemple) - démontage de pièces d'habillage situé sur coté droit de l'unité à réaliser par le dessous
- Configuration Z - Installation dans un châssis pré-assemblé permettant la préparation complète des interfaces (raccordements aérauliques, intégration en faux plafonds, etc.)

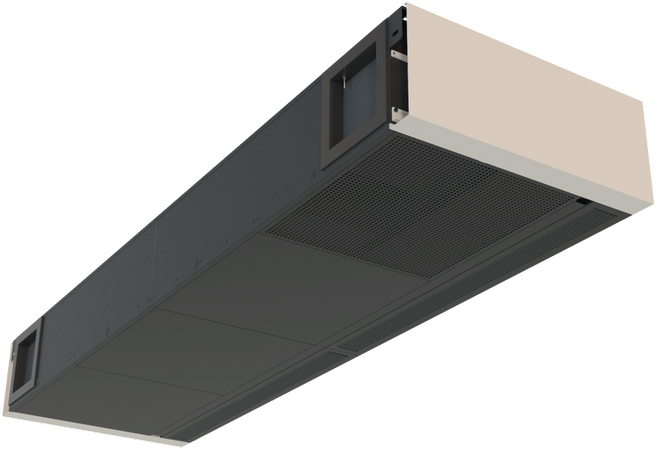

- Montage F - en sous face de dalle - matériel totalement apparent dans l'ambiance. Zone libre obligatoire pour retirer la pièce d'habillage par coulissement au droit de l'équipement (pièce située sur le coté droit de l'unité)
- Unité livrée en deux parties en tôle d'acier galvanisée, tous les conduits d'air internes nécessaires sont étanches et revêtus, les passages de câbles électriques internes sont étanches, les surfaces exposées sont revêtues d'une peinture en poudre (RAL 9010 GE 20 % - alternativement en RAL 7012 GE 20 %)
- Revêtement insonorisant et calorifuge sur les côtés aspiration et refoulement en laine minérale revêtue d'une grille de fibres de verre (classification des matériaux A, incombustible selon DIN 4102, T1), résistant à l'érosion jusqu'à des vitesses d'air de 20 m/s, ou matériau isolant à cellules fermées
- L'appareil répond aux exigences d'hygiène de la norme VDI 6022
- Points de fixation intérieurs pour une installation simple au plafond
- Raccordement aux ouvertures d'air neuf et d'air rejeté (hors fourniture TROX) de la façade au moyen d'une bande d'étanchéité périphérique à cellules fermées sur la face arrière de l'appareil, d = 10 mm (bande posée d'usine), la résistance à l'aspiration et à l'évacuation de la construction fournie par d'autres ne doit pas dépasser 20 Pa pour un débit volumique nominal, alternativement avec un raccordement à une conduite
- Reprise au droit de la prise d'air neuf ; grille d'extraction incluse
- L'air soufflé est évacué sur la face inférieure de l'unité de ventilation par un dispositif innovant de terminaison d'air qui assure une ventilation complète de la pièce, qu'elle soit installée à l'avant ou sur le mur extérieur opposé
- Pour faciliter un entretien simple, les pièces d'habillage sont munies de charnières d'un côté et sont fixées de l'autre côté par des attaches avec des serrures spéciales. La zone de l'appareil doit être complètement accessible par le dessous pour les travaux de maintenance et le démontage éventuel
- Utilisation de 2 ventilateurs EC haute efficacité, ventilateurs de soufflage et d'extraction d'air classés dans la catégorie SFP 1 (< 500 W/(m³/s)) selon la norme EN 16798-3:2017-11, un appel de puissance de 600 VA doit être prise en compte pour le dimensionnement du câble de raccordement
- Convient à 3 niveaux de vitesse (300, 500 et 800 m³/h ainsi qu'un niveau de boost avec 1100 m³/h), signalisation par le biais d'un système de commande interne à une pièce, possibilité de corriger le niveau de débit en ajustant ultérieurement la tension de commande
- Atténuateurs sonores en amont et en aval pour une réduction maximale du niveau de puissance acoustique
- Les exigences techniques de la directive européenne 1253/2014 pour les systèmes de ventilation non résidentiels sont remplies et documentées conformément à la directive
- Échangeur de chaleur rotatif intégré pour la récupération de la chaleur à haut rendement (rendement de récupération de la chaleur >75 %), commande modulante par un système de contrôle interne de la pièce unique
- Registres de fermeture motorisés sur flux d'air neuf et d'air rejeté, normalement fermés en cas de coupure de courant grâce à un accumulateur d'énergie, actionneur 230 V, ouvert/fermé, signalisation par le système de commande interne de la pièce unique
- Passage automatique en mode air recirculé (uniquement avec un capteur de qualité d'air) si la qualité de l'air intérieur (mesurée, par exemple, avec le capteur intégré de CO2 ) se situe dans les limites définies au préalable. Le registre d'air neuf se ferme, le registre de recirculation auto-alimenté s'ouvre (position inversée) et le ventilateur d'extraction s'arrête.
- Les composants électriques contenus dans l'unité sont entièrement câblés avec FSL-CONTROL III, les composants de contrôle sont intégrés dans l'unité. Câble de raccordement (raccordement non fourni par TROX) de l'alimentation électrique (L, N, PE) avec embouts de fils sortis d'environ 1 m de l'appareil : Comme point de raccordement vers l'installation électrique hors fourniture TROX :
- Tension d'alimentation (230 V) : 3 fils, 3 × 1,5 mm² (L, N, PE)
- Possibilité de raccordement pour la communication par bus (en option), le raccordement du panneau de commande, etc. après ouverture du bornier. Comme point de raccordement vers les contrôles fournis par d'autres :
- Bornes sur rail type Wago 260 pour le raccordement (fourni par d'autres) de
- Entrées numériques DI
- Sorties numériques DO
- Connexion maître-esclave RS485
- Connexion BMS (en option) RS485
- Panneau de commande
- Prise RJ45 comme accès de service à l'interface utilisateur
- Les capteurs suivants sont disposés dans l'unité pour contrôler le système de régulation d'une seule pièce (la température réelle de la pièce est enregistrée sur le panneau de commande) :
- Capteur de qualité de l'air intérieur CO2
- Mesure de la température de l'air soufflé en aval de l'échangeur de chaleur
- Mesure de la température de l'air extérieur dans la prise d'air extérieur

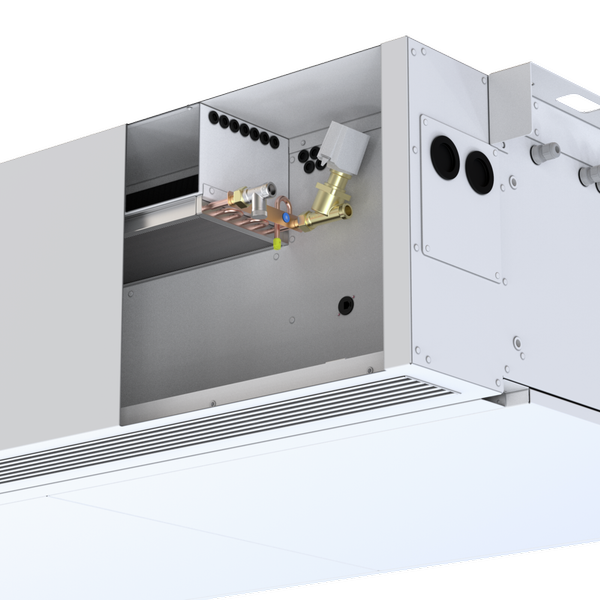

- Batterie à eau constitué de tubes cuivre ailettes aluminium pour le chauffage de l'air, adapté aux données spécifiques du projet, facilement démontable pour le nettoyage (dépend du raccordement à la conduite principale - hors fourniture TROX), vanne de purge et vidange incluse. Nous recommandons un raccordement au réseau de tuyauterie (fourni par d'autres) avec des tuyaux flexibles (hors fourniture TROX) afin que l'échangeur de chaleur puisse être facilement retiré pour le nettoyage
- Raccordement par raccord union - écrou tournant
- Electrovanne monté sur retour (sortie batterie) avec filetage extérieur G ½", joint plat
- Coude de réglage sur circuit départ : transfert avec filetage extérieur G ½", joint plat
- Filtre à air neuf sous forme de filtre à poches avec fibres de verre non tissées, ISO ePM1 (filtre à poussières fines) :
- Classe de filtre selon ISO16890 : ISO ePM1 60 %
- Certification EUROVENT pour filtres à poussières fines
- Conforme aux exigences d'hygiène VDI 6022
- Classe d'efficacité énergétique maximum certifiée Eurovent
- Fibres de verre non-tissées, cousues
- Zone élargie de filtration liée aux poches des filtres
- Faible pression différentielle initiale et grande capacité de rétention de la poussière, conditions d'écoulement idéales grâce aux poches filtrantes cunéiformes
- Installation et remplacement rapide des filtres grâce à une manipulation simple et en toute sécurité
- Surface filtrante >= 1,4 m²
- Filtre à air d'extraction à grande surface filtrante grâce aux plis
- Classe de filtre selon ISO16890 : ISO coarse 90 %
- Faibles pertes de charge pour des débits d'air élevées
- Média filtrant en fibres synthétiques NanoWave®
- Résistant à l'humidité, cadre en fibres non tissées
- Testé selon la norme ISO 16890
- Le remplacement rapide des filtres est possible, car l'insert du filtre est accessible après l'ouverture du couvercle
- La mesure de la pression différentielle permet de surveiller et d'évaluer les filtres par le biais d'un système de contrôle intégré dans une seule pièce
Unités - dimensions et poids
- Largeur : environ 3355 mm (sans support de fixation)
- Largeur : environ 3555 mm (version suspendue librement avec couvercles latéraux)
- Hauteur : environ 405 mm
- Profondeur : environ 1030 mm (sans étanchéité de façade)
- Approx. 340 kg
Régulateur FSL-CONTROL III
Y compris le système de commande FSL-CONTROL III, comme décrit ci-dessous :
FSL-CONTROL III est décrit comme un équipement autonome de contrôle d'une seule pièce avec une minuterie simple. Des extensions optionnelles, telles que la connexion au BMS central (hors fourniture TROX) via Modbus TCP / Modbus RTU, BACnet MS/TP ou BACnet IP, des capteurs d'humidité, des capteurs de température de retour, des servomoteurs de vannes ou des vannes de régulation autorégulées sont incluses dans la gamme de produits, mais doivent être remplacées par les composants standard dans la description suivante. Un signal de température ambiante est également requis. Différents panneaux de contrôle de pièce et capteurs sont disponibles à cet effet. Les modules de texte d'équipement optionnels correspondants se trouvent dans l'annexe de l'équipement standard suivant pour un fonctionnement autonome en salle. Nous recommandons la mise en service par notre service technique. Vous trouverez des modules de texte connexes ci-dessous.
TROX control module FSL-CONTROL III (code d'ordre ...-C3-MA ...) :
- Contrôleur à une seule pièce pour montage sur rail DIN dans l'unité ou dans un boîtier de commande séparé
- 42 entrées et sorties numériques ou analogiques
- Carte MicroSD (au moins 2 Go) comme mémoire flash intégrale. Les données de tendance sont stockées ici et sont accessibles via la prise de service RJ45.
- Equipé à l'usine d'un progiciel pour les unités maîtresses spécialement développé pour les unités de ventilation décentralisées. Le logiciel permet une communication maître-esclave simple via Modbus RTU
- Jusqu'à 10 périphériques esclaves peuvent être connectés à un périphérique maître
- Le logiciel fournit 3 types de fonctionnement (Off, Automatic et Manual), 3 modes de fonctionnement (Occupied, Unoccupied et Standby) et 4 modes de fonctionnement (Boost, Class, Night Ventilation et Fan Forced Circuit)
- Distinction de base entre le contrôle de la température ambiante en contrôlant les vannes de chauffage et de refroidissement ou en modulant le registre de recirculation ou le contrôle de la température de l'air soufflé pour la ventilation à température neutre
- Contrôle de la qualité d'air (via sonde CO2 - option)
- Utilisation permanente et maximale de la récupération de chaleur sans impact de température extérieure trop basse (pas de risque de givre)
- Surveillance du filtre
- DI configurable, par exemple pour la connexion (hors fourniture TROX) de capteurs PIR, de contacts de fenêtre, de commutation de vacances, etc.
- Signaux d'alarme de type A (= interrupteurs) et de type B (= notifications)
Horloge en temps réel (RTC)
Horloge temps réel (RTC/real time clock) (code d'ordre ...-T/...) :
- Composant du progiciel maître
- Active une minuterie simple
- 7 jours avec 10 points de commutation chacun
- Changement automatique d'heure d'été / d'hiver
- Activation temporelle de la purge nocturne
Capteur de CO2
Capteur de CO2 (code de commande.../C/...) :
- Capteur disposé dans l'entrée d'air extrait de l'unité maître pour l'enregistrement de la qualité de l'air intérieur et la commande correspondante du débit d'air neuf
- Mesure via un capteur NDIR, qui fonctionne sur la base de l'infrarouge et compense toute contamination par son principe de mesure à 2 faisceaux. Capteur ne nécessitant pas d'étalonnage régulier et ayant une durée de vie accrue.
- Plage de mesure 0 - 2000 ppm
Sonde de température de l'air soufflé
Capteur de température d'air de soufflage (code commande .../Z/...) :
- Capteur de température d'air de soufflage avec thermistance NTC comme élément de détection, résistance 10 kanalogique à 25 °C, plage de mesure 0 - 50 °C
- Temps de réponse particulièrement rapide en raison de la pointe de mesure perforée
Sonde de température de l'air neuf
Capteur de température extérieure (code commande .../A/...) :
- Capteur de température d'air extérieur avec thermistance NTC comme élément de détection, résistance 10 kComparable à 25 °C, plage de mesure -30 - 50 °C
Composants côté eau
Composants côté eau (code d'ordre .../HV-R-.../KV-R-...) :
- Servomoteur de vanne : 1 × actionneur thermoélectrique pour l'ouverture et la fermeture des vannes, avec indicateur de position, y compris câble de connexion enfichable, tension d'alimentation 24 V CC, tension de commande 0 - 10 V CC, consommation d'énergie 1 W, degré de protection : IP 54
- Vanne à passage direct : 1 × vanne à passage direct ½", montée (étanche aux doigts), PN 16, DN10, Kcontre 0,4 (ou : 0,25, 0,63 ou 1,0 m³/h - veuillez préciser le K requiscontre valeur), raccord fileté G 1/2B, température du fluide 1 à 110 °C
- Coude de réglage ½", monté (serré aux doigts), DN 15 ; ½", vanne à passage direct avec filetage mâle sur les deux côtés, étanchéité plate, pour isolement, température de fonctionnement 120 °C max.
Accessoires de commande en option
Équipements en option pour augmenter le confort du FSL-CONTROL III :
Panneaux de commande TROX pour FSL-CONTROL III
Prévoir au moins un signal de température ambiante par pièce. Il existe plusieurs variantes de panneaux de commande TROX, avec ou sans commutation par étapes. En outre, nous proposons une sonde de température ambiante RTF sans éléments de régulation. Les panneaux de commande alternatifs fournis par le client doivent être connectés via la communication par bus :
Panneaux de commande numériques pour montage en applique
Pour le fonctionnement et le réglage des unités de ventilation.
- Livré en vrac comme accessoire. Connexion à l'unité maître via la ligne série Modbus. Logiciel spécifique au projet comprenant un dispositif de réglage de la valeur du point de consigne, divers affichages d'état, un sélecteur, un dispositif de régulation du CO2 feu de circulation. Écran couleur tactile 3,5" 320 × 240 pixels. Capteur : NTC 10 kΩ. Degré de protection : IP 20. Type : Schneider TM172DCLWT. Dimensions (H × B × T) : 120 × 86 × 25 mm, poids : 340 g, couleur : blanc. Installation : montage mural ou sur boîte d'encastrement standard. Alimentation : 24 V DC. Consommation électrique : 3,2 VA/1,3 W. D'autres cadres design sont disponibles sur demande, moyennant un supplément.
Panneaux de commande avec sélecteur pour montage en applique :
Panneau de commande avec sélecteur, monté en applique, type Honeywell
- Livré en vrac en tant qu'accessoire, avec sonde de température ambiante, dispositif de réglage de la valeur de consigne (bleu ou blanc), bouton de dérogation, LED et interrupteur à 3 positions ainsi que arrêt et automatique, montage sur boîte d'encastrement de 60 mm ou directement sur le mur, thermistance NTC comme élément sensible, résistance 20 kΩ à 25 °C, dimensions (B × H × T) : 99 x 104 x 30 mm, température de fonctionnement : 6 - 40 °C
Panneau de commande avec sélecteur, monté en applique, type Thermokon
- Livré en vrac en tant qu'accessoire, avec sonde de température ambiante, dispositif de réglage de la valeur de consigne (bleu ou blanc), bouton de commande prioritaire, LED et interrupteur à 3 positions ainsi que arrêt et automatique, boîtier en PVC0 blanc pur (RAL 9010) montage sur boîte d'encastrement de 60 mm ou directement sur le mur, thermistance NTC comme élément sensible, résistance 20 kΩ à 25 °C, dimensions (B × H × T) : 84,5 x 84,5 x 25 mm, température de fonctionnement : -35 - 70 °C
Panneaux de commande sans sélecteur pour montage en applique :
Panneau de commande sans sélecteur, monté en applique, type Schneider
- Livré en vrac comme pièce supplémentaire, avec affichage du mode, bouton poussoir et réglage du point de consigne, capteur NTC 10 kΩ, niveau de protection : IP 20, montage mural ou sur boîte d'encastrement de 70 mm, dimensions (B × H × T) 84 × 116 × 24 mm, couleur gris clair/blanc
Panneau de commande sans sélecteur, monté en applique, type Thermokon
- Livré en vrac comme pièce supplémentaire, avec affichage du mode, bouton poussoir et réglage du point de consigne, capteur NTC 20 kΩ, niveau de protection : IP 20, dimensions (B × H × T) 84,5 × 84,5 × 25 mm
Sonde de température ambiante pour montage en applique :
Sonde de température ambiante TROX RTF, montage en applique
- Livrée en vrac comme pièce supplémentaire, sonde d'ambiance sans éléments de commande, plage de mesure : -35...70°C, sonde NTC 10 kΩ, borne à vis, d=1.5 mm, degré de protection IP 20, montage mural ou sur boîte d'encastrement de 70 mm, dimensions (B × H × T) 85 × 85 × 30 mm, boîtier ABS en RAL 9010
Panneaux de commande sans sélecteur pour montage encastré :
Pour la commande manuelle des appareils de ventilation, l'appareil convient aux installations particulièrement orientées vers le design, grâce à son aspect de haute qualité et à son cadre design assorti à une large gamme de programmes de commutation.
Panneau de commande sans sélecteur, pour montage encastré, type Thermokon, interrupteur de la gamme Berker S.1, blanc polaire
- Livré en vrac comme pièce supplémentaire, avec affichage du mode, bouton poussoir et réglage du point de consigne, capteur NTC 20 kΩ, niveau de protection : IP 20
Panneau de commande sans sélecteur, pour montage encastré, type Thermokon, interrupteur de la gamme Berker Q.3, blanc
- Livré en vrac comme pièce supplémentaire, avec affichage du mode, bouton poussoir et réglage du point de consigne, capteur NTC 20 kΩ, niveau de protection : IP 20
Panneau de commande sans sélecteur, pour montage encastré, type Thermokon, interrupteur de la future gamme Busch-Jäger® linéaire, blanc
- Livré en vrac comme pièce supplémentaire, avec affichage du mode, bouton poussoir et réglage du point de consigne, capteur NTC 20 kΩ, niveau de protection : IP 20
Autres programmes de commutation sur demande.
Panneaux de commande sans sélecteur et sans dispositif de réglage de la valeur de consigne pour montage encastré :
Panneau de commande sans sélecteur et sans correcteur de la valeur de consigne, montage encastré, type Thermokon, interrupteur de la gamme Gira E2
- Fourni en pièces détachées, avec affichage du mode et bouton, capteur NTC 20 kΩ, niveau de protection : IP 20
Autres programmes de commutation sur demande
Servomoteur de vanne électromotrice :
Comme alternative à la motorisation thermoélectrique installée de façon standard
- 1 x servomoteur électromoteur pour l'ouverture et la fermeture des vannes, tension d'alimentation AC/DC 24 V, consommation électrique maximale 2,5 VA, signalisation du signal de commande 3 points DC 0...10 V, température de fonctionnement admissible du fluide 1...110 °C
Vanne de régulation indépendante de la pression :
Comme alternative à la petite vanne à passage direct installée de façon standard
- 1 × vanne de régulation indépendante de la pression, pré-montée manuellement avec commande d'ouverture et de fermeture modulante en combinaison avec un régulateur de débit dynamique réglable de l'extérieur, avec pleine autorité de la vanne, largeur nominale DN 10, ½", corps de vanne droit avec filetage mâle aux deux extrémités, joint plat, température du fluide 0 - 120 °C
Interface pour la connexion au système central de gestion du bâtiment (BMS) fourni par des tiers : interface Modbus TCP incluant un serveur web (code de commande .../MT/...)
Pour augmenter le confort, nous recommandons l'intégration dans un système central de gestion du bâtiment fourni par des tiers. FSL-CONTROL III offre la possibilité d'être connecté à un BMS central fourni par des tiers en utilisant le protocole Modbus TCP. En outre, un serveur Web est inclus pour simplifier la configuration, la mise en service et la surveillance à distance de l'appareil. La GTC centralisée n'est pas inclus dans le pack de livraison de TROX, seules les interfaces listées ci-dessus sont disponibles ici.
- Interface Modbus TCP (Ethernet)
Interface BACnet IP incluant un serveur web (code de commande .../BI/...)
Pour augmenter le confort, nous recommandons l'intégration dans un système central de gestion du bâtiment fourni par des tiers. FSL-CONTROL III offre la possibilité d'être connecté à un BMS central fourni par des tiers en utilisant le protocole BACnet IP. En outre, un serveur Web est inclus pour simplifier la configuration, la mise en service et la surveillance à distance de l'appareil. La GTC centralisée n'est pas inclus dans le pack de livraison de TROX, seules les interfaces listées ci-dessus sont disponibles ici.
- Interface BACnet IP (Ethernet)
Modbus RTU (code de commande .../MR/...)
Pour augmenter le confort, nous recommandons l'intégration dans un système central de gestion du bâtiment fourni par des tiers. FSL-CONTROL III offre la possibilité d'être connecté à un BMS central fourni par des tiers en utilisant le protocole Modbus RTU. La GTC centralisée n'est pas inclus dans le pack de livraison de TROX, seules les interfaces listées ci-dessus sont disponibles ici.
- Interface Modbus RTU (RS485)
BACnet MS/TP (code de commande .../BM/...)
Pour augmenter le confort, nous recommandons l'intégration dans un système central de gestion du bâtiment fourni par des tiers. FSL-CONTROL III offre la possibilité d'être connecté à un BMS central fourni par d'autres en utilisant BACnet MS/TP. La GTC centralisée n'est pas inclus dans le pack de livraison de TROX, seules les interfaces listées ci-dessus sont disponibles ici.
- Interface BACnet MS/TP (RS485)
Mise en service des unités de ventilation décentralisées
Mise en service / paramétrage d'unités de ventilation décentralisées sans connexion au système central de gestion du bâtiment
- Contrôle visuel des connexions de l'unité effectuées par d'autres personnes pour vérifier la conformité aux spécifications d'installation respectives des instructions d'installation et de configuration : connexions d'air, connexion de chauffage/refroidissement, connexions électriques, intégration dans l'enveloppe extérieure installée, connexions des composants externes
- Vérifier et, si nécessaire, adapter les paramètres du projet préétablis en usine en fonction des adaptations spécifiques du client
- Test fonctionnel des différents composants (éléments de commande, ventilateurs, vannes, servomoteur, capteurs)
- Vérification des fonctions de commande spécifiques au projet, y compris les fonctions spéciales telles que les contacts d'entrée/sortie
- Documentation des réglages de l'appareil ainsi que de leur utilisation dans un rapport de service. Le rapport de service doit être signé par votre entreprise en tant que client ou par votre représentant
- La facture est établie de manière forfaitaire, en fonction du nombre d'appareils et de la distance
Mise en service / paramétrage d'unités de ventilation décentralisées avec connexion au système central de gestion du bâtiment
- Contrôle visuel des raccordements de l'unité effectués par d'autres personnes pour vérifier la conformité avec les spécifications d'installation respectives des instructions d'installation et de configuration : raccordements d'air, raccordement du chauffage/refroidissement, raccordements électriques, intégration dans l'enveloppe extérieure installée, raccordements des composants externes, raccordements du système central de gestion des bâtiments
- Vérifier et, si nécessaire, adapter les paramètres du projet préétablis en usine en fonction des adaptations spécifiques du client
- Test fonctionnel des différents composants (éléments de commande, ventilateurs, vannes, clapets, capteurs)
- Vérification des fonctions de commande spécifiques au projet, y compris les fonctions spéciales telles que les contacts d'entrée/sortie
- Test de fonctionnement de la communication vers le BMS central en coopération avec la société de contrôle commandée :
- Vérifier que les paramètres fournis par d'autres sont conformes aux spécifications des instructions d'installation et de configuration
- Test d'entrée des points de données envoyés par le client
- Test de sortie des points de données de sortie
- Essai de fonctionnement des conditions d'exploitation commutable par la GTC centrale
- Documentation des réglages de l'appareil ainsi que de leur utilisation dans un rapport de service. Le rapport de service doit être signé par votre entreprise en tant que client ou par votre représentant
- La facture est établie de manière forfaitaire, en fonction du nombre d'appareils et de la distance
Instruction pour l'utilisation et la maintenance
- Instruction unique pour l'exploitation des unités de ventilation décentralisée, composée de :
- Description des fonctions de l'équipement sur l'unité qui a déjà été mise en service
- Description du panneau de contrôle de la pièce et des conditions de la pièce qui peuvent être influencées par ce panneau
- Description des travaux d'entretien
- La facture est forfaitaire et est effectuée par le représentant commercial responsable
