SD-Q-LQ
Diffuseurs de contremarche à jet hélicoïdal, circulaires et carrés
Équipements et accessoires en option
Application
Caractéristiques spéciales
Dimensions nominales
Application
Caractéristiques spéciales
Dimensions nominales
Modèles
Pièces et caractéristiques
Options associées
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Modèles
Pièces et caractéristiques
Options associées
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Fonctionnement
Les diffuseurs de contremarche à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire afin de fournir de l'air au local. Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs de contremarche à jet hélicoïdal fournissent l'air directement dans la zone de séjour et à chaque occupant de la pièce. Le résultat se traduit par une ventilation à flux mélangé pour les zones de confort et une excellente qualité de l'air dans la zone de séjour.
Les diffuseurs de contremarche à jet hélicoïdal de type SD possèdent des ailettes fixes. Différents accessoires sont disponibles pour influencer la forme du jet d'air et l'adapter aux exigences locales. Une collerette peut être utilisée pour réaliser une soufflage d'air parallèle à la surface d'installation, tandis qu'une barre transversale peut être utilisée pour réaliser un soufflage d'air incliné. La forme du jet d'air doit être telle que l'air ne souffle pas sur les pieds des personnes assises près du diffuseur. Si les diffuseurs de contremarche à jet hélicoïdal sont placés sous les sièges ou verticalement dans les marches entre les sièges, une soufflage d'air incliné est recommandé. Si les diffuseurs sont placés dans les marches situées sous les sièges, un soufflage d'air parallèle est recommandé. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –6 à +6 K.
Fonctionnement
Les diffuseurs de contremarche à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire afin de fournir de l'air au local. Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs de contremarche à jet hélicoïdal fournissent l'air directement dans la zone de séjour et à chaque occupant de la pièce. Le résultat se traduit par une ventilation à flux mélangé pour les zones de confort et une excellente qualité de l'air dans la zone de séjour.
Les diffuseurs de contremarche à jet hélicoïdal de type SD possèdent des ailettes fixes. Différents accessoires sont disponibles pour influencer la forme du jet d'air et l'adapter aux exigences locales. Une collerette peut être utilisée pour réaliser une soufflage d'air parallèle à la surface d'installation, tandis qu'une barre transversale peut être utilisée pour réaliser un soufflage d'air incliné. La forme du jet d'air doit être telle que l'air ne souffle pas sur les pieds des personnes assises près du diffuseur. Si les diffuseurs de contremarche à jet hélicoïdal sont placés sous les sièges ou verticalement dans les marches entre les sièges, une soufflage d'air incliné est recommandé. Si les diffuseurs sont placés dans les marches situées sous les sièges, un soufflage d'air parallèle est recommandé. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –6 à +6 K.

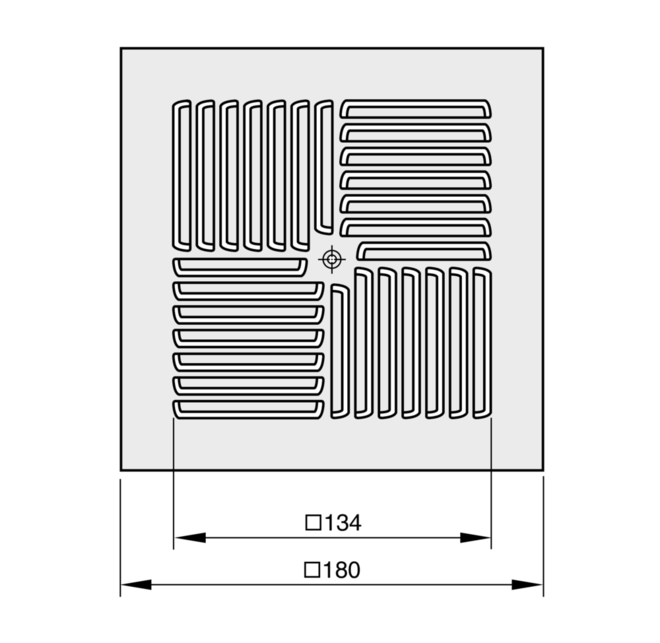

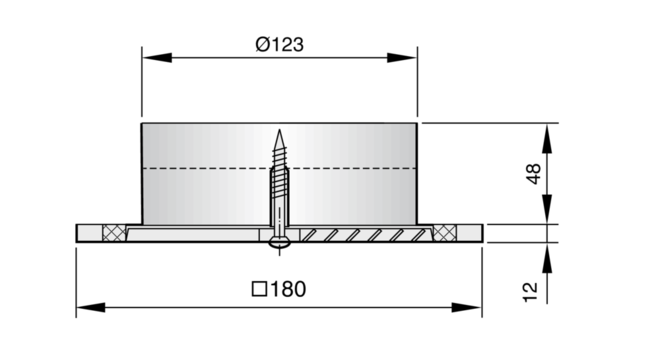

Dimensions nominales | 180 mm |
Débit d'air minimal | 10 l/s ou 36 m³/h |
Débit d'air maximal | 25 l/s ou 90 m³/h |
Delta de température entre l'air soufflé et la température ambiante | –6 à +6 K |
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
SD-Q-LQ-S (soufflage), niveau de puissance acoustique et pression différentielle totaleSD-Q-LQ-S (soufflage), niveau de puissance acoustique et pression différentielle totale
180 | 10 | 36 | 8 | <15 |
180 | 15 | 54 | 18 | 24 |
180 | 20 | 72 | 33 | 32 |
180 | 25 | 90 | 51 | 39 |
SD-Q-LQ-T (soufflage), niveau de puissance acoustique et pression différentielle totale
180 | 10 | 36 | 3 | <15 |
180 | 15 | 54 | 7 | 21 |
180 | 20 | 72 | 12 | 32 |
180 | 25 | 90 | 19 | 40 |
SD-Q-LR-S, SD-R-LR-S (soufflage), niveau de puissance acoustique et pression différentielle totale
180 | 10 | 36 | 9 | <15 |
180 | 15 | 54 | 21 | 25 |
180 | 20 | 72 | 38 | 34 |
180 | 25 | 90 | 59 | 41 |
SD-Q-LR-S, SD-R-LR-S (soufflage), niveau de puissance acoustique et pression différentielle totale
180 | 10 | 36 | 4 | <15 |
180 | 15 | 54 | 10 | 25 |
180 | 20 | 72 | 18 | 35 |
180 | 25 | 90 | 27 | 43 |

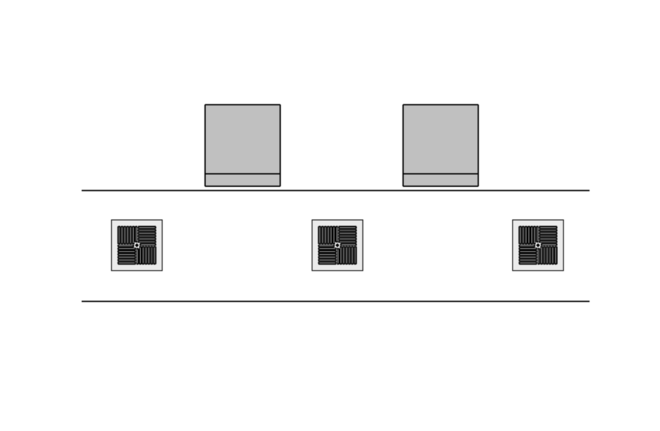

Diffuseurs de contremarche à jet hélicoïdal avec façade carrée ou circulaire et ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour le soufflage uniquement, pour les zones de confort. Pour installation dans les contremarches des escaliers ou dans les planchers horizontaux ou inclinés en dehors des zones de circulation

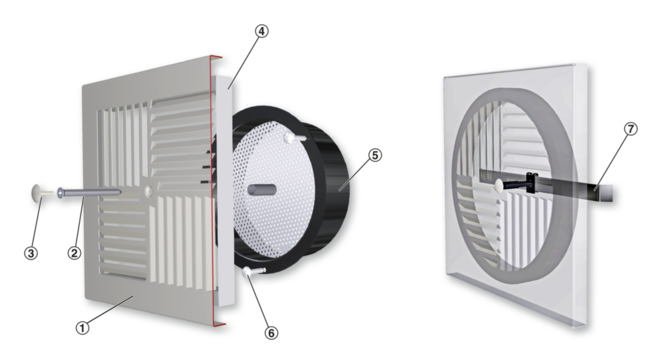

Composant prêt à monter, constitué d'une façade avec éléments de déflexion fixes disposés en quadrants.
La façade est fixée sur une barre transversale ou une collerette à l'aide d'une vis centrale dissimulée par un embout décoratif.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Diffuseurs de contremarche à jet hélicoïdal avec façade carrée ou circulaire et ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour le soufflage uniquement, pour les zones de confort. Pour installation dans les contremarches des escaliers ou dans les planchers horizontaux ou inclinés en dehors des zones de circulation
Composant prêt à monter, constitué d'une façade avec éléments de déflexion fixes disposés en quadrants.
La façade est fixée sur une barre transversale ou une collerette à l'aide d'une vis centrale dissimulée par un embout décoratif.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.
|
|
Exemple de commande : SD-Q–LQ–S/180/P1-RAL 9016
Style d'exécution | Carré |
Style de façade | Carré |
Fixation | Collerette |
Dimension nominale | 180 |
Surface apparente | RAL 9016, blanc trafic, taux de brillance 70 % |
SD-Q-LQ
Modèle
SD-Q-LR
Modèle
SD-R-LR
Modèle
SD-Q-LQ
Modèle
SD-Q-LR
Modèle
SD-R-LR
Modèle

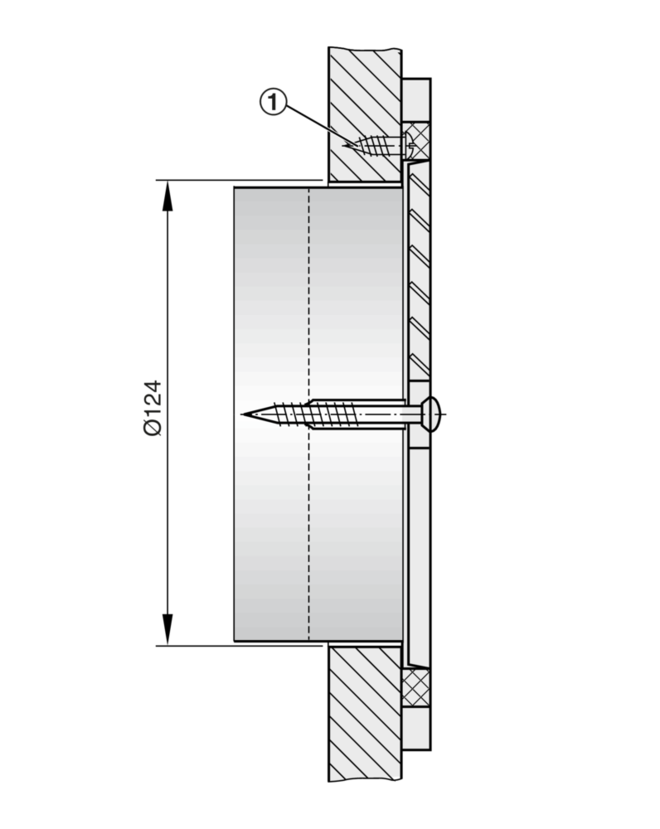

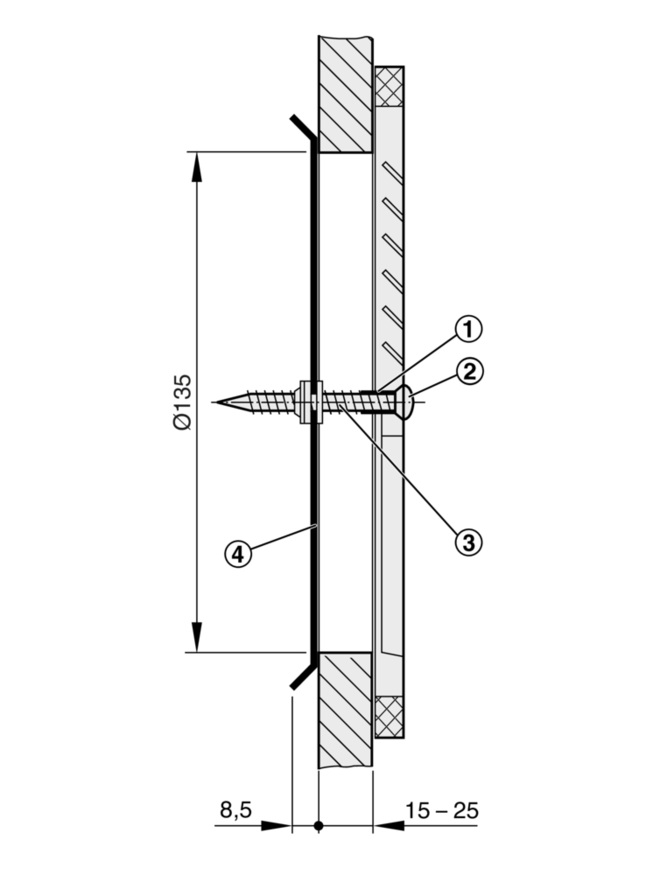

Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle totale
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle totale
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
