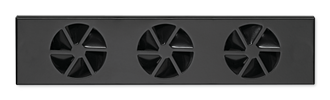

00179406_0
SDRF-K/3


00182010_0
Fijación con muelles

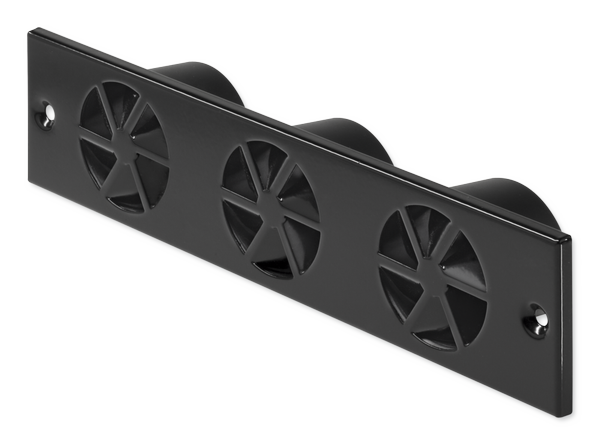

00182005_0
Fixation par vis


00182000_0
Fixation par vis cachée avec un embout décoratif


00179406_0
00182010_0
00182005_0
00182000_0

SDRF

Hauteur compacte, idéal pour les contre-marches

Diffuseurs de contre-marche à jet hélicoïdal, circulaires et carrés

  • Différentes tailles nominales avec 1 - 6 sorties
  • Plage de débit d'air : 2 à 25 l/s ou 7 à 90 m³/h
  • Façade en tôle d'acier, laquée
  • Pour débits d'air variables ou constants
  • Pour faux planchers utilisés comme plenums sous pression
  • Montage sur contre-marches
  • Vis de fixation visible
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Faible niveau de puissance sonore grâce à une distribution d'air optimisée à l'intérieur du diffuseur


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Fixation par ressort (dissimulée)

Application

Application

  • Les diffuseurs de contre-marche à jet hélicoïdal SDRF sont principalement utilisés pour le soufflage dans les zones de confort
  • Pour les auditoriums, théâtres, cinémas ou salles de concert
  • Soufflage direct dans la zone de séjour
  • Soufflage hélicoïdal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à +6 K
  • Pour faux planchers utilisés comme plenums sous pression
  • Montage sur contre-marches

Caractéristiques spéciales

  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Soufflage parallèle à la surface d'installation
  • Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
  • Montage vertical dans les marches

Dimensions nominales

  • Nombre de sorties d'air : 1, 2, 3, 4, 5, 6

Application

  • Les diffuseurs de contre-marche à jet hélicoïdal SDRF sont principalement utilisés pour le soufflage dans les zones de confort
  • Pour les auditoriums, théâtres, cinémas ou salles de concert
  • Soufflage direct dans la zone de séjour
  • Soufflage hélicoïdal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à +6 K
  • Pour faux planchers utilisés comme plenums sous pression
  • Montage sur contre-marches

Caractéristiques spéciales

  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Soufflage parallèle à la surface d'installation
  • Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
  • Montage vertical dans les marches

Dimensions nominales

  • Nombre de sorties d'air : 1, 2, 3, 4, 5, 6

Description

Modèles

  • SDRF-K : Fixation par ressort
  • SDRF-S : Fixation par vis

Pièces et caractéristiques

  • Façade circulaire avec une sortie d'air
  • Façade rectangulaire avec deux à six sorties d'air
  • Sorties d'air avec ailettes fixes et avec une coupelle optimisant le débit; coupelle avec plaque arrière perforée utilisée comme élément de réglage pour améliorer la diffusion s'il y a plusieurs sorties
  • Des vis de fixation (avec capuchons décoratifs) facilitent l'installation de la façade
  • Fixation par ressort en option

Matériaux et finitions

  • Façade en tôle d'acier
  • Coupelle en plastique ABS, UL 94, V-0, ignifuge
  • Coupelle suivant RAL 9005, noire
  • Surface apparente, laquée RAL 9005, noir de jais
  • P1 : Revêtement laqué, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • SDRF-K : Fixation par ressort
  • SDRF-S : Fixation par vis

Pièces et caractéristiques

  • Façade circulaire avec une sortie d'air
  • Façade rectangulaire avec deux à six sorties d'air
  • Sorties d'air avec ailettes fixes et avec une coupelle optimisant le débit; coupelle avec plaque arrière perforée utilisée comme élément de réglage pour améliorer la diffusion s'il y a plusieurs sorties
  • Des vis de fixation (avec capuchons décoratifs) facilitent l'installation de la façade
  • Fixation par ressort en option

Matériaux et finitions

  • Façade en tôle d'acier
  • Coupelle en plastique ABS, UL 94, V-0, ignifuge
  • Coupelle suivant RAL 9005, noire
  • Surface apparente, laquée RAL 9005, noir de jais
  • P1 : Revêtement laqué, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

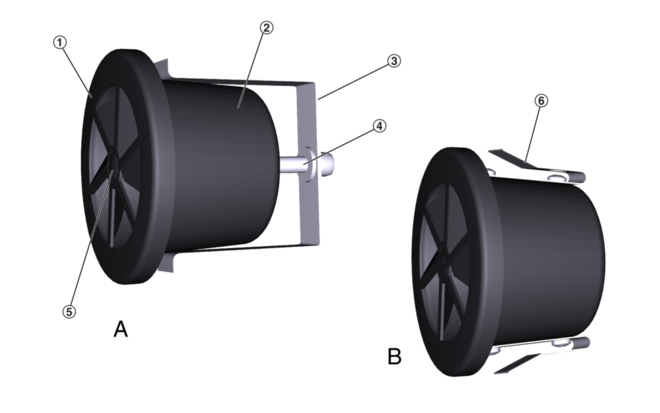

Schéma du SDRF/1
00153418_0
A SDRF-S
B SDRF-K
① Façade
② Coupelle
③ Barre transversale
④ Vis de fixation centrale
⑤ Embout décoratif
⑥ Clip à ressort


00153418_0
00182022_0
00180895_0
00180781_0

Fonctionnement

Les diffuseurs de contremarche à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire afin de fournir de l'air au local. Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs de contremarche à jet hélicoïdal fournissent l'air directement dans la zone de séjour et à chaque occupant de la pièce. Le résultat se traduit par une ventilation à flux mélangé pour les zones de confort et une excellente qualité de l'air dans la zone de séjour.

Les diffuseurs de contremarche à jet hélicoïdal de type SDRF possèdent des ailettes fixes. Soufflage parallèle à la surface d'installation Le delta de température entre l'air soufflé et l'air ambiant peut aller de –6 à +6 K.

Fonctionnement

Les diffuseurs de contremarche à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire afin de fournir de l'air au local. Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs de contremarche à jet hélicoïdal fournissent l'air directement dans la zone de séjour et à chaque occupant de la pièce. Le résultat se traduit par une ventilation à flux mélangé pour les zones de confort et une excellente qualité de l'air dans la zone de séjour.

Les diffuseurs de contremarche à jet hélicoïdal de type SDRF possèdent des ailettes fixes. Soufflage parallèle à la surface d'installation Le delta de température entre l'air soufflé et l'air ambiant peut aller de –6 à +6 K.

trox_blau20

Dimensions nominales

1, 2, 3, 4, 5, 6 sorties

 trox_blau20

Débit d'air minimal

2 – 12 l/s ou 7 – 43 m³/h

 trox_blau20

Débit d'air maximal

5 – 25 l/s ou 18 – 90 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–6 à +6 K

Dimensions nominales

1, 2, 3, 4, 5, 6 sorties

Débit d'air minimal

2 – 12 l/s ou 7 – 43 m³/h

Débit d'air maximal

5 – 25 l/s ou 18 – 90 m³/h

Delta de température entre l'air soufflé et la température ambiante

–6 à +6 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

SDRF, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

1

2

7

6

<15

 trox_blau20

1

3

11

14

24

 trox_blau20

1

4

14

25

33

 trox_blau20

1

5

18

39

39

 trox_blau20

2

5

18

9

22

 trox_blau20

2

7

25

18

31

 trox_blau20

2

9

32

30

38

 trox_blau20

2

10

36

37

41

 trox_blau20

3

6

22

7

19

 trox_blau20

3

8

29

12

26

 trox_blau20

3

12

43

27

37

 trox_blau20

3

14

50

37

41

 trox_blau20

4

8

29

7

<15

 trox_blau20

4

12

43

15

29

 trox_blau20

4

14

50

20

33

 trox_blau20

4

18

65

33

41

 trox_blau20

5

10

36

6

17

 trox_blau20

5

12

43

9

22

 trox_blau20

5

16

58

16

31

 trox_blau20

5

20

72

25

38

 trox_blau20

6

12

43

6

<15

 trox_blau20

6

16

58

10

23

 trox_blau20

6

20

72

16

31

 trox_blau20

6

25

90

25

38

Exemple de dimensionnement

Données

V = 15 l/s (54 m3/h)

Diffuseurs de contremarche

Niveau de puissance acoustique maximal 35 dB(A)

Dimensionnement rapide

Type SD

Modèle : SD-Q-LQ, SD-Q-LR

Type SDRF

Dimensions nominales : SDRF/4, SDRF/5

Modèle sélectionné : SDRF/4

SDRF, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

1

2

7

6

<15

1

3

11

14

24

1

4

14

25

33

1

5

18

39

39

2

5

18

9

22

2

7

25

18

31

2

9

32

30

38

2

10

36

37

41

3

6

22

7

19

3

8

29

12

26

3

12

43

27

37

3

14

50

37

41

4

8

29

7

<15

4

12

43

15

29

4

14

50

20

33

4

18

65

33

41

5

10

36

6

17

5

12

43

9

22

5

16

58

16

31

5

20

72

25

38

6

12

43

6

<15

6

16

58

10

23

6

20

72

16

31

6

25

90

25

38


Diffuseurs de contremarche à jet hélicoïdal avec façade rectangulaire ou circulaire et ailettes fixes, pour un soufflage à jet hélicoïdal, créant des niveaux d'induction élevés dans la zone de séjour. Pour le soufflage uniquement, pour les zones de confort. Montage dans les contremarches des escaliers

Composant prêt à monter, constitué d'une façade avec jusqu'à six sorties d'air Chaque sortie comporte des ailettes fixes disposées radialement et une coupelle avec élément de réglage

Façade avec fixation par vis (cachée avec un embout décoratif) ou fixation par clip à ressort.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Soufflage parallèle à la surface d'installation
  • Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
  • Montage vertical dans les marches

Matériaux et finitions

  • Façade en tôle d'acier
  • Coupelle en plastique ABS, UL 94, V-0, ignifuge
  • Coupelle suivant RAL 9005, noire
  • Surface apparente, laquée RAL 9005, noir de jais
  • P1 : Revêtement laqué, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 1, 2, 3, 4, 5 ou 6 sorties d'air
  • Débit d'air minimal : 2 à 12 l/s ou 7 à 43 m³/h
  • Débit d'air maximal : 5 à 25 l/s ou 18 à 90 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à +6 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs de contremarche à jet hélicoïdal avec façade rectangulaire ou circulaire et ailettes fixes, pour un soufflage à jet hélicoïdal, créant des niveaux d'induction élevés dans la zone de séjour. Pour le soufflage uniquement, pour les zones de confort. Montage dans les contremarches des escaliers

Composant prêt à monter, constitué d'une façade avec jusqu'à six sorties d'air Chaque sortie comporte des ailettes fixes disposées radialement et une coupelle avec élément de réglage

Façade avec fixation par vis (cachée avec un embout décoratif) ou fixation par clip à ressort.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Soufflage parallèle à la surface d'installation
  • Excellente qualité d'air dans la mesure où l'air est soufflé directement dans la zone de séjour
  • Montage vertical dans les marches

Matériaux et finitions

  • Façade en tôle d'acier
  • Coupelle en plastique ABS, UL 94, V-0, ignifuge
  • Coupelle suivant RAL 9005, noire
  • Surface apparente, laquée RAL 9005, noir de jais
  • P1 : Revêtement laqué, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 1, 2, 3, 4, 5 ou 6 sorties d'air
  • Débit d'air minimal : 2 à 12 l/s ou 7 à 43 m³/h
  • Débit d'air maximal : 5 à 25 l/s ou 18 à 90 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à +6 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00136744_0

 Type
SDRF       Diffuseur de contremarche

Fixation
K       Clips à ressort
S       Vis



Nombre d'élements de soufflage
1
2
3
4
5
6

 Surface apparente
       Aucune indication : laquée,
       RAL 9005 70%, noir
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : SDRF-K/3/P1-RAL 9016

Fixation

Avec clips à ressort

Dimension nominale

3 sorties d'air

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit
SDRF-K/1
00179823_0


00179823_0
00179468_0

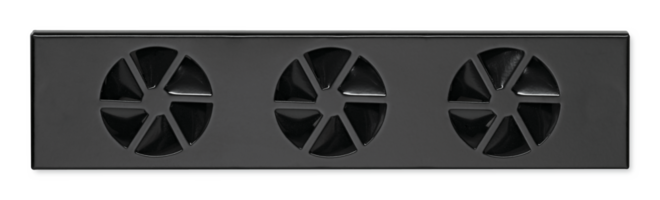

00179406_0
00179411_0
00179533_0
00179416_0

SDRF-K

Modèle

  • Diffuseur de contremarche à jet hélicoïdal avec fixation par clip à ressort

SDRF-S

Modèle

  • Diffuseur de contremarche à jet hélicoïdal avec fixation par vis

SDRF-K

Modèle

  • Diffuseur de contremarche à jet hélicoïdal avec fixation par clip à ressort

SDRF-S

Modèle

  • Diffuseur de contremarche à jet hélicoïdal avec fixation par vis

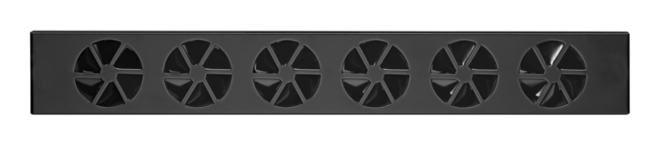

Façade du SDRF-*/1
00180801_0


00180801_0
00182030_0
00180761_0

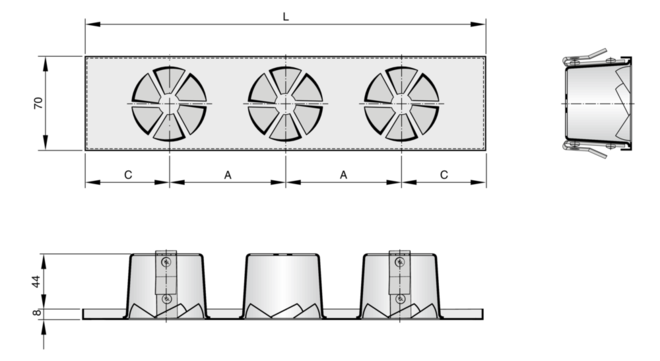

00229576_0
00189977_0

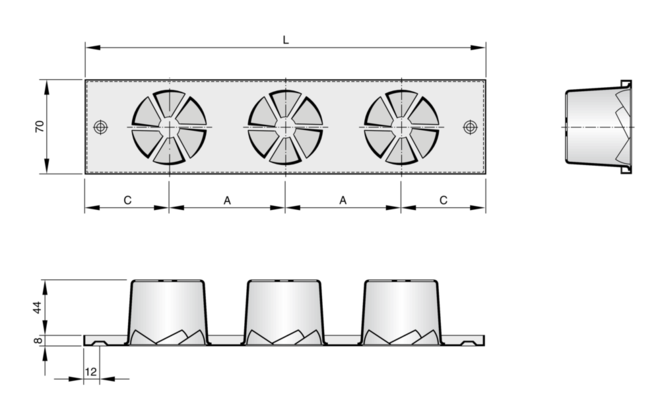

00182044_0
SDRF-*/1SDRF
Façade du SDRF-*/1
00180801_0


00180801_0
00182030_0
SDRF

Exemples de montage, Détails du montage, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Informations de base et nomenclature

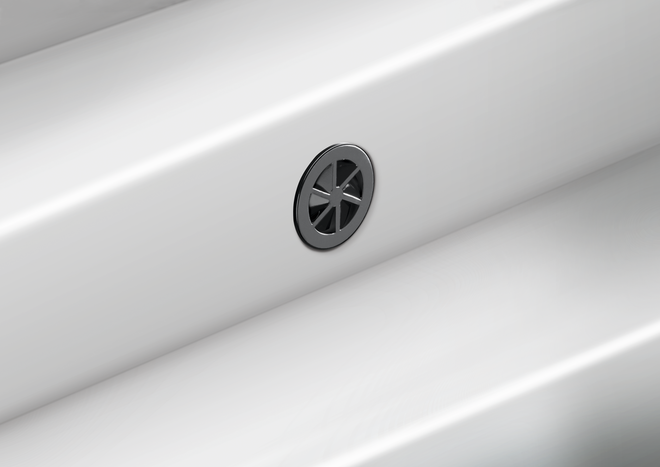

SDRF-1, montage vertical dans les marches
00180017_0


00180017_0
00180028_0
SDRF-K/1, montage vertical dans les marches
00182053_0


00182053_0
00182059_0
00189971_0
00182071_0

Montage et mise en service

  • Montage affleurant sur des surfaces verticales
  • Fixation par vis ou fixation par ressort


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • Montage affleurant sur des surfaces verticales
  • Fixation par vis ou fixation par ressort


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série SDRF

    Technical Leaflet 1,6 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
