ISH
Diffuseurs à impulsion avec soufflage horizontal rotatif en mode refroidissement
Équipements et accessoires en option
Application
Caractéristiques spéciales
Dimensions nominales
Application
Caractéristiques spéciales
Dimensions nominales
Pièces et caractéristiques
Options associées
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Pièces et caractéristiques
Options associées
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Fonctionnement
Les diffuseurs à impulsion soufflent l'air des systèmes de climatisation avec une grande impulsion de sorte que de grandes portées de soufflage sont atteintes. Cela permet de ventiler de grands volumes
Les diffuseurs à impulsion de type ISH sont utilisés principalement pour les ambiances sans contraintes polluantes Ils sont installés au dessus de la zone de séjour. Un disque réglable permet d'adapter la direction de soufflage en mode chauffage ou refroidissement. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –8 à +12 K.
Mode refroidissement

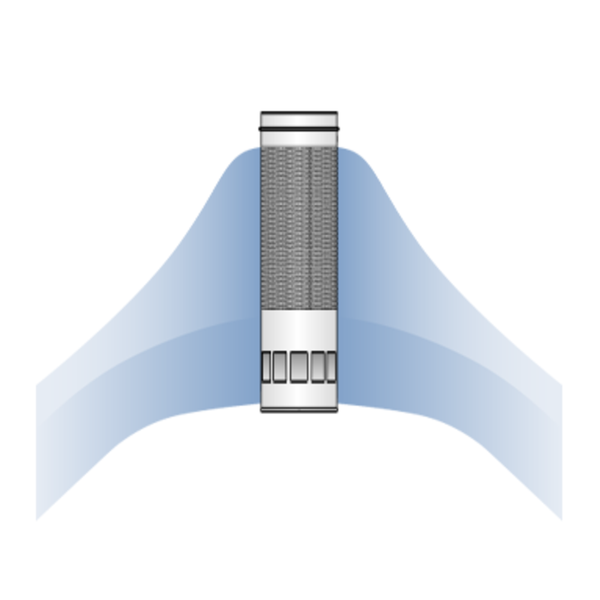

En mode refroidissement, l'air est soufflé horizontalement.
Mode chauffage
En mode chauffage, l'air est soufflé verticalement.
Le disque peut être réglé manuellement ou à l'aide d'un servomoteur thermique ou électrique.
Les unités d'air de reprise doivent être installées dans la partie supérieure d'une pièce, au-dessus de la zone ode séjour.
Fonctionnement
Les diffuseurs à impulsion soufflent l'air des systèmes de climatisation avec une grande impulsion de sorte que de grandes portées de soufflage sont atteintes. Cela permet de ventiler de grands volumes
Les diffuseurs à impulsion de type ISH sont utilisés principalement pour les ambiances sans contraintes polluantes Ils sont installés au dessus de la zone de séjour. Un disque réglable permet d'adapter la direction de soufflage en mode chauffage ou refroidissement. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –8 à +12 K.
Mode refroidissement
En mode refroidissement, l'air est soufflé horizontalement.
Mode chauffage
En mode chauffage, l'air est soufflé verticalement.
Le disque peut être réglé manuellement ou à l'aide d'un servomoteur thermique ou électrique.
Les unités d'air de reprise doivent être installées dans la partie supérieure d'une pièce, au-dessus de la zone ode séjour.
Dimensions nominales | 250, 355, 450, 560 mm |
Débit d'air minimal | 205 – 785 l/s ou 738 – 2826 m³/h |
Débit d'air maximal, avec LWA ≅ 55 dB(A) | 400 – 1585 l/s ou 1440 – 5706 m³/h |
Delta de température entre l'air soufflé et la température ambiante | –8 à +12 K |
Les tableaux de dimensionnement rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 55 dB (A).
Les tableaux de dimensionnement rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 55 dB (A).
ISH, soufflage horizontal, niveau de puissance acoustique et pression différentielle totaleISH, soufflage horizontal, niveau de puissance acoustique et pression différentielle totale
250 | 205 | 738 | 12 | 34 |
250 | 270 | 972 | 21 | 43 |
250 | 340 | 1224 | 33 | 50 |
250 | 400 | 1440 | 46 | 55 |
355 | 335 | 1206 | 11 | 39 |
355 | 435 | 1566 | 18 | 47 |
355 | 535 | 1926 | 27 | 54 |
355 | 565 | 2034 | 30 | 55 |
450 | 470 | 1692 | 9 | 30 |
450 | 625 | 2250 | 15 | 39 |
450 | 780 | 2808 | 24 | 47 |
450 | 950 | 3420 | 35 | 55 |
560 | 785 | 2826 | 14 | 30 |
560 | 1050 | 3780 | 24 | 40 |
560 | 1310 | 4716 | 38 | 48 |
560 | 1585 | 5706 | 55 | 55 |
ISH, soufflage vertical, niveau de puissance acoustique et pression différentielle totale
250 | 205 | 738 | 12 | 39 |
250 | 255 | 918 | 20 | 46 |
250 | 300 | 1080 | 27 | 51 |
250 | 350 | 1260 | 37 | 55 |
355 | 315 | 1134 | 10 | 40 |
355 | 370 | 1332 | 14 | 45 |
355 | 435 | 1566 | 19 | 50 |
355 | 515 | 1854 | 27 | 55 |
450 | 430 | 1548 | 9 | 36 |
450 | 530 | 1908 | 13 | 43 |
450 | 630 | 2268 | 19 | 49 |
450 | 730 | 2628 | 25 | 55 |
560 | 600 | 2160 | 9 | 34 |
560 | 795 | 2862 | 16 | 43 |
560 | 985 | 3546 | 24 | 50 |
560 | 1180 | 4248 | 35 | 55 |
Diffuseurs à impulsion avec caisson cylindrique, principalement utilisés pour les ambiances industrielles ou laboratoires sans contraintes polluantes Avec disque pour l'orientation de la direction du jet d'air, d'un soufflage horizontal (0°) à un soufflage vertical (90°). Grandes portées du jet d'air avec soufflage d'air horizontal. Pour une installation suspendue, murale ou sur pilier.

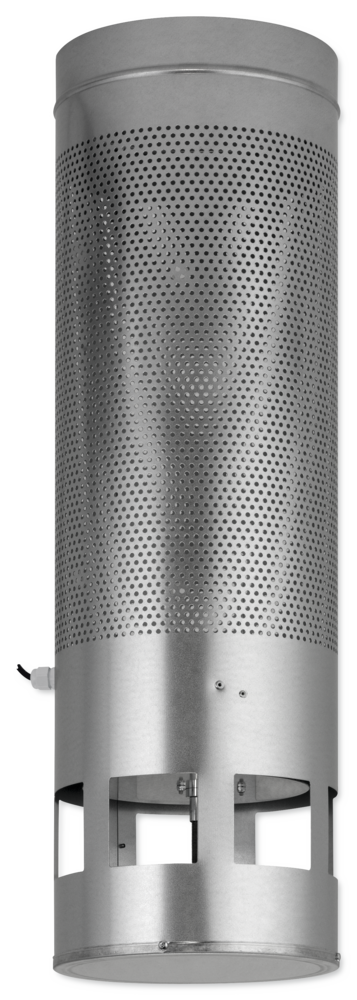

Composant prêt à installer composé d'un caisson métallique cylindrique perforé avec sortie d'air, d'un disque de déflexion et d'une collerette de raccordement supérieur.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Diffuseurs à impulsion avec caisson cylindrique, principalement utilisés pour les ambiances industrielles ou laboratoires sans contraintes polluantes Avec disque pour l'orientation de la direction du jet d'air, d'un soufflage horizontal (0°) à un soufflage vertical (90°). Grandes portées du jet d'air avec soufflage d'air horizontal. Pour une installation suspendue, murale ou sur pilier.
Composant prêt à installer composé d'un caisson métallique cylindrique perforé avec sortie d'air, d'un disque de déflexion et d'une collerette de raccordement supérieur.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.
|
|
Exemple de commande : ISH–E5/450/P1-RAL 9016
Servomoteur | 24 V AC/DC, 3-point |
Dimension nominale | 450 mm |
Fixation | Sans |
Surface apparente | RAL 9016, blanc trafic, taux de brillance 70 % |

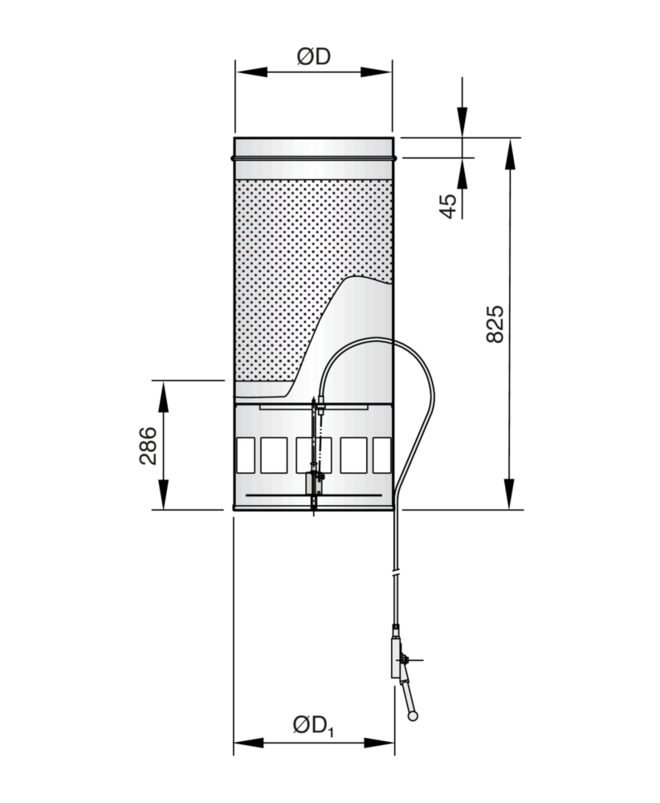

Chaînette pour le réglage manuel
Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.

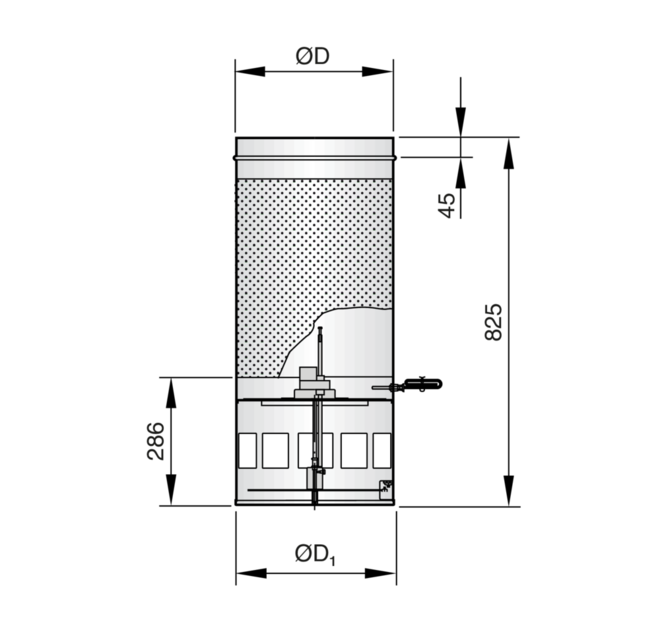

Dimensions principales
ØD [mm]
Diamètre extérieur de la virole
ØD₁ [mm]
Diamètre extérieur du diffuseur
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle totale
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
Dimensions principales
ØD [mm]
Diamètre extérieur de la virole
ØD₁ [mm]
Diamètre extérieur du diffuseur
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle totale
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
