VDR

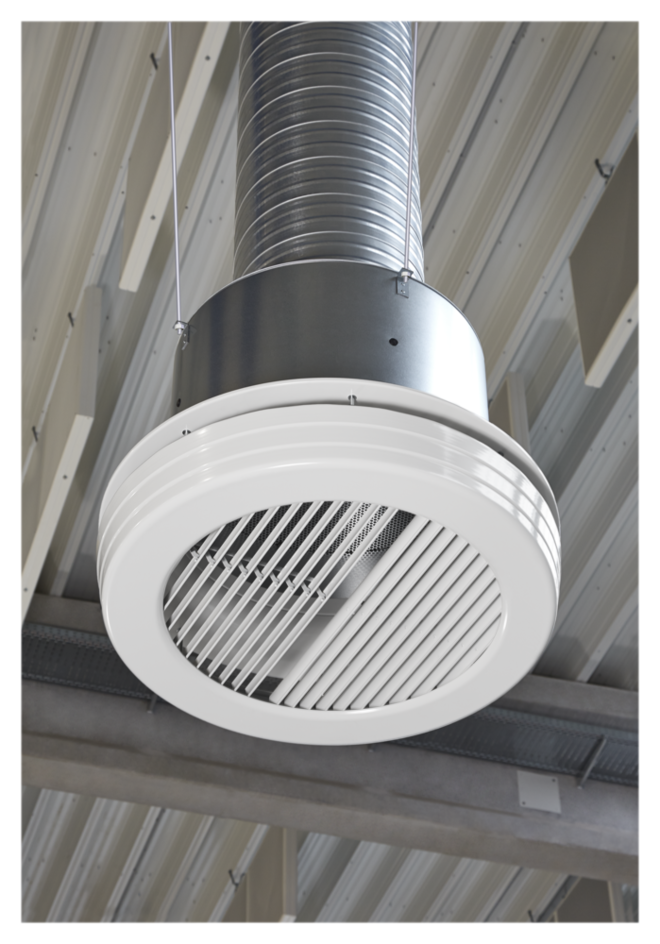

Diffuseurs plafonniers circulaires, avec réglage manuel ou motorisé du sens de soufflage, particulièrement adaptés aux locaux avec une grande hauteur sous plafond
Équipements et accessoires en option
Application
Caractéristiques spéciales
Dimensions nominales
Application
Caractéristiques spéciales
Dimensions nominales
Modèles
Raccordement
Pièces et caractéristiques
Options associées
Accessoires utiles
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Modèles
Raccordement
Pièces et caractéristiques
Options associées
Accessoires utiles
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Fonctionnement

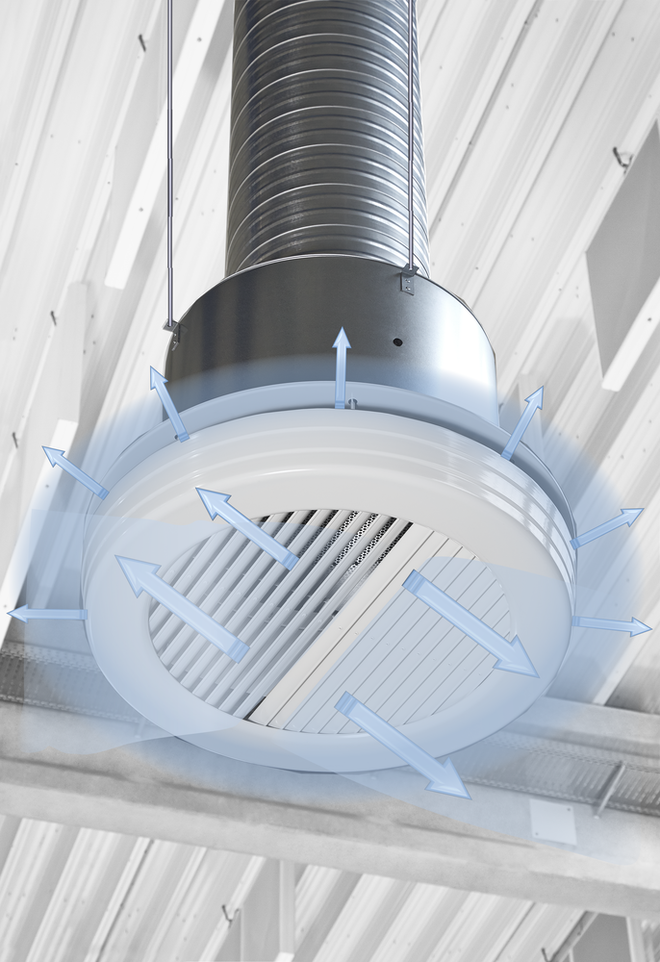

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones industrielles et de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour. Il en résulte une ventilation mélangée dans les zones industrielles et de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour.
Les diffuseurs plafonniers de type VDR possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –10 à +15 K.
Un servomoteur (en option) permet de régler les ailettes à la demande.
Fonctionnement
Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones industrielles et de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour. Il en résulte une ventilation mélangée dans les zones industrielles et de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour.
Les diffuseurs plafonniers de type VDR possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –10 à +15 K.
Un servomoteur (en option) permet de régler les ailettes à la demande.
Dimensions nominales | 315, 400, 630, 800 mm |
Débit d'air minimal | 175 – 695 l/s ou 630 – 2502 m³/h |
Débit d'air maximal, avec LWA ≅ 50 dB(A) | 320 – 1495 l/s ou 1152 – 5382 m³/h |
Delta de température entre l'air soufflé et la température ambiante | –10 à +15 K |
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).
Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).
Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
VDR, niveau de puissance acoustique et pression différentielle totaleVDR, niveau de puissance acoustique et pression différentielle totale
315 | 175 | 630 | 5 | 19 |
315 | 255 | 918 | 10 | 32 |
315 | 335 | 1206 | 17 | 42 |
315 | 420 | 1512 | 27 | 50 |
400 | 250 | 900 | 5 | 18 |
400 | 400 | 1440 | 14 | 32 |
400 | 550 | 1980 | 26 | 44 |
400 | 650 | 2340 | 36 | 50 |
630 | 555 | 1998 | 7 | 30 |
630 | 680 | 2448 | 11 | 38 |
630 | 805 | 2898 | 15 | 45 |
630 | 925 | 3330 | 20 | 50 |
800 | 556 | 2500 | 6 | 27 |
800 | 870 | 3132 | 8 | 33 |
800 | 1185 | 4266 | 16 | 42 |
800 | 1495 | 5382 | 25 | 50 |
VDR-H, niveau de puissance acoustique et pression différentielle totale
315 | 175 | 630 | 22 | 28 |
315 | 230 | 828 | 38 | 37 |
315 | 280 | 1008 | 57 | 45 |
315 | 320 | 1152 | 74 | 50 |
400 | 250 | 900 | 19 | 27 |
400 | 320 | 1152 | 31 | 36 |
400 | 390 | 1404 | 46 | 43 |
400 | 465 | 1674 | 65 | 50 |
630 | 490 | 1764 | 24 | 28 |
630 | 615 | 2214 | 38 | 36 |
630 | 740 | 2664 | 55 | 44 |
630 | 870 | 3132 | 75 | 50 |
800 | 695 | 2502 | 21 | 30 |
800 | 855 | 3078 | 31 | 37 |
800 | 1015 | 3654 | 44 | 44 |
800 | 1180 | 4248 | 59 | 50 |
VDR-V, niveau de puissance acoustique et pression différentielle totale
315 | 175 | 630 | 10 | 29 |
315 | 230 | 828 | 18 | 38 |
315 | 280 | 1008 | 27 | 45 |
315 | 320 | 1152 | 35 | 50 |
400 | 250 | 900 | 9 | 30 |
400 | 330 | 1188 | 16 | 38 |
400 | 405 | 1458 | 24 | 45 |
400 | 480 | 1728 | 33 | 50 |
630 | 490 | 1764 | 18 | 27 |
630 | 650 | 2340 | 32 | 36 |
630 | 810 | 2916 | 49 | 44 |
630 | 970 | 3492 | 71 | 50 |
800 | 695 | 2502 | 15 | 28 |
800 | 940 | 3384 | 27 | 36 |
800 | 1190 | 4284 | 43 | 44 |
800 | 1450 | 5220 | 64 | 50 |
Diffuseurs plafonniers à façade circulaire pour les applications tertiaires ou industrielles. Pour soufflage uniquement. Façade avec ailettes réglables pour un soufflage horizontal (0°) à vertical (90°) pour montage suspendu et plafonds suspendus.
Composant prêt à monter, constitué de la façade avec le cadre frontal du diffuseur et des ailettes réglables, d'un caisson de raccordement à élément de répartition, d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Diffuseurs plafonniers à façade circulaire pour les applications tertiaires ou industrielles. Pour soufflage uniquement. Façade avec ailettes réglables pour un soufflage horizontal (0°) à vertical (90°) pour montage suspendu et plafonds suspendus.
Composant prêt à monter, constitué de la façade avec le cadre frontal du diffuseur et des ailettes réglables, d'un caisson de raccordement à élément de répartition, d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.
Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
|
|

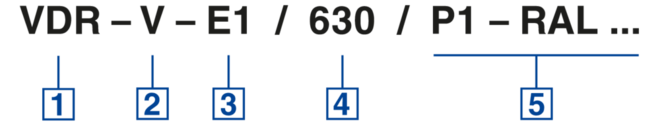

Exemple de commande : VDR-H-E2/800
Raccordement | Horizontal |
Réglage | Servomoteur 24 VCA |
Dimension nominale | 800 |
Surface apparente de la façade | RAL 9010, blanc pur, taux de brillance 50 % |
VDR
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-E*
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-H
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-V
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-E*
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-H
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
VDR-V
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
Les poids s'appliquent au modèle avec servomoteur
VDR-V
Les poids s'appliquent au modèle avec servomoteur
Les poids s'appliquent au modèle avec servomoteur
Les poids s'appliquent au modèle avec servomoteur
Montage et mise en service
Informations sur l'installation
Ces schémas sont uniquement destinés à illustrer les détails de montage.

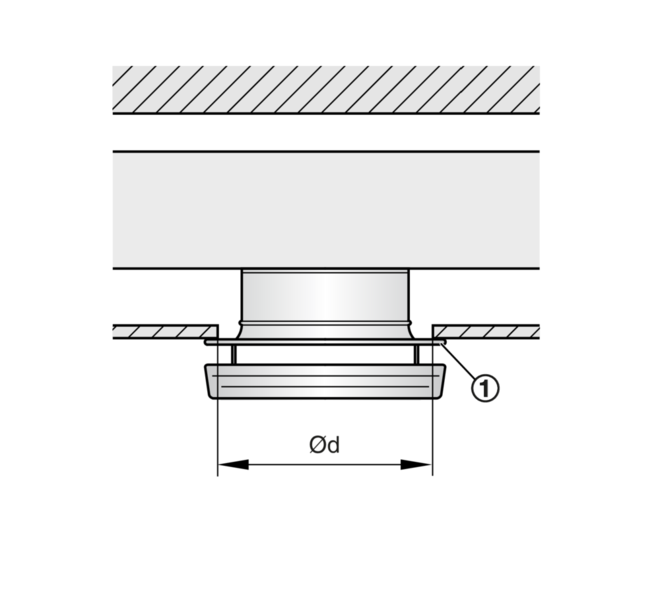

Découpe de plafondMontage et mise en service
Informations sur l'installation
Ces schémas sont uniquement destinés à illustrer les détails de montage.

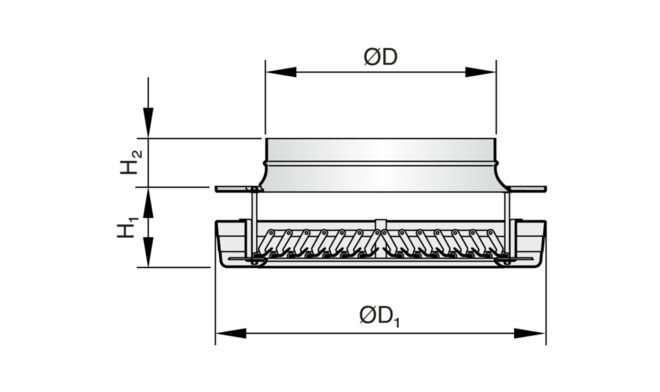

Dimensions principales
ØD [mm]
Diamètre extérieur de la collerette
ØD₁ [mm]
Diamètre extérieur d'une façade circulaire
ØD₂ [mm]
Diamètre d'une façade circulaire
ØD₃ [mm]
Diamètre d'un caisson de raccordement circulaire
□Q₁ [mm]
Diamètre extérieur d'une façade carrée
□Q₂ [mm]
Dimensions d'une façade carrée
□Q₃ [mm]
Dimensions d'un caisson de raccordement carré
H₁ [mm]
Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade
H₂ [mm]
Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement
H₃ [mm]
Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement
A [mm]
Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond
C [mm]
Longueur de la collerette de raccordement
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
Dimensions principales
ØD [mm]
Diamètre extérieur de la collerette
ØD₁ [mm]
Diamètre extérieur d'une façade circulaire
ØD₂ [mm]
Diamètre d'une façade circulaire
ØD₃ [mm]
Diamètre d'un caisson de raccordement circulaire
□Q₁ [mm]
Diamètre extérieur d'une façade carrée
□Q₂ [mm]
Dimensions d'une façade carrée
□Q₃ [mm]
Dimensions d'un caisson de raccordement carré
H₁ [mm]
Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade
H₂ [mm]
Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement
H₃ [mm]
Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement
A [mm]
Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond
C [mm]
Longueur de la collerette de raccordement
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
