CK | TROX France Sarl

Virole avec rainure

Virole avec joint à lèvre

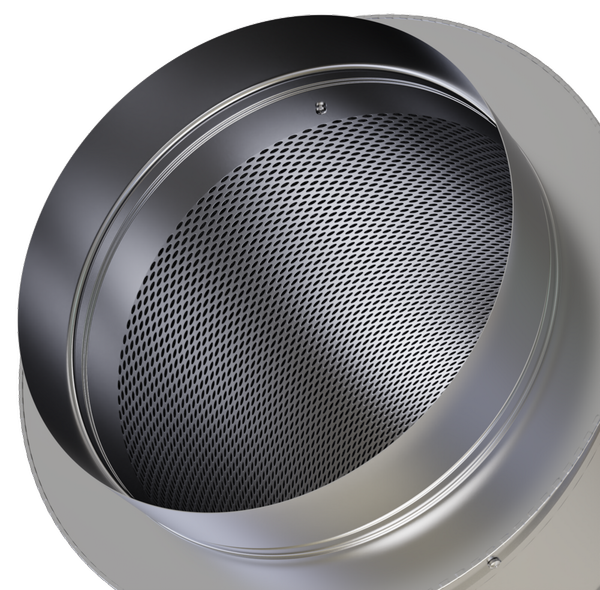

Collerette tulipe

CK

Silencieux circulaires avec baffle pour l'atténuation sonore dans les gaines circulaires des systèmes de climatisation

Silencieux circulaire avec baffle absorbant le son, offrant une atténuation statique augmentée

Le baffle aérodynamique permet une atténuation statique augmentée

Le choix de différentes épaisseurs de baffles garantit la meilleure application possible.

L'effet d'atténuation acoustique est dû à l'absorption

Le revêtement acoustique est fait de laine minérale incombustible et non dangereuse pour la santé, conformément au règlement allemand TRGS 905 (règles techniques pour les substances dangereuses) et à la directive européenne 97/69/CE.
Les données acoustiques mesurées sont conformes à la norme ISO 7235
Débit de fuites C ou D (suivant la dimension) selon EN 15727.

Pour une utilisation dans des zones présentant un risque potentiel d'explosion (au sens de la Directive CE 2014/34/UE (ATEX)), zones 1, 2, 21 et 22 (extérieur) conformément à la Directive CE 1999/92/CE

Équipements et accessoires en option

Manchette de raccordement avec joint à lèvres pour les gaines de raccordement circulaires selon la norme EN 1506 ou EN 13180.

Collerette tulipe adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Information technique

Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

Dimensions nominales	250 – 1000 mm
Pression de fonctionnement	2000 Pa max.
Température de fonctionnement	90 °C max.

Les pressions différentielles indiquées pour les silencieux circulaires varient, elles dépendent du baffle et du diamètre de la gaine.

Isolant de 50 mm d'épaisseur, atténuation statique D_e [dB]

Dimension nominale	Longueur nominale	Largeur du répartiteur	Fréquence centrale f_m [Hz]
Dimension nominale	Longueur nominale	Largeur du répartiteur	63	12 5	250	500	1000	2000	4000	8000
250	500	50	1	2	5	10	20	23	15	8
250	500	100	2	3	7	12	23	28	21	13
250	1000	50	3	5	10	19	38	44	30	15
250	1000	100	4	6	14	23	44	50	40	26
250	1500	50	4	7	15	28	50	50	43	22
250	1500	100	6	9	20	33	50	50	50	37
315	500	50	1	2	4	9	19	21	9	4
315	500	100	2	3	6	10	24	23	16	6
315	1000	50	2	4	9	17	36	40	18	8
315	1000	100	4	5	11	20	47	45	25	12
315	1500	50	3	5	12	24	50	50	25	11
315	1500	100	6	8	16	29	50	50	37	18
400	500	100	1	1	4	7	17	17	8	3
400	500	150	3	6	13	24	35	25	16	9
400	1000	100	2	3	7	14	32	32	15	6
400	1000	150	6	11	24	45	50	48	30	17
400	1500	100	3	4	10	21	46	47	22	9
400	1500	150	8	15	35	50	50	50	44	25

Isolant de 100 mm d'épaisseur, atténuation statique D_e [dB]

Dimension nominale	Longueur nominale	Largeur du répartiteur	Fréquence centrale f_m [Hz]
Dimension nominale	Longueur nominale	Largeur du répartiteur	63	125	250	500	1000	2000	4000	8000
250	500	50	1	5	9	16	43	46	33	19
250	500	100	2	6	11	18	26	29	25	17
250	1000	50	3	9	17	30	43	46	33	19
250	1000	100	4	11	20	35	50	50	49	33
250	1500	50	4	13	25	44	22	24	17	10
250	1500	100	6	16	29	50	50	50	50	48
315	500	50	1	4	8	15	18	20	9	5
315	500	100	2	5	9	16	23	22	13	7
315	1000	50	2	8	15	28	34	38	18	9
315	1000	100	4	10	17	31	44	43	26	14
315	1500	50	3	11	21	41	50	50	26	14
315	1500	100	6	14	25	45	50	50	37	20
400	500	100	1	3	6	12	21	15	8	5
400	500	150	2	4	8	16	24	18	12	8
400	1000	100	2	5	12	23	40	29	16	10
400	1000	150	4	7	16	32	46	35	23	15
400	1500	100	3	7	18	33	50	42	23	15
400	1500	150	6	11	24	46	50	50	33	21
450	500	100	1	2	5	11	18	12	6	4
450	500	150	2	2	6	13	21	15	8	5
450	1000	100	2	3	10	22	35	22	12	8
450	1000	150	4	4	12	25	41	28	16	10
450	1500	100	3	4	15	31	50	32	17	12
450	1500	150	5	6	17	36	50	41	23	15
500	500	150	1	2	6	12	18	13	7	5
500	500	200	2	3	7	14	20	15	9	7
500	1000	150	2	4	11	23	35	24	14	10
500	1000	200	4	5	13	26	38	29	18	13
500	1500	150	3	6	16	33	50	35	21	15
500	1500	200	5	7	18	38	50	42	26	19
560	500	150	1	3	6	12	14	10	6	5
560	500	200	2	4	7	13	16	13	7	6
560	1000	150	2	6	12	23	28	20	11	9
560	1000	200	4	7	13	25	31	24	14	11
560	1500	150	3	9	18	33	40	29	16	13
560	1500	200	5	10	19	36	45	35	20	16
630	500	200	1	2	6	12	14	9	6	5
630	500	250	2	3	7	14	16	11	8	6
630	1000	200	2	4	11	24	27	17	12	10
630	1000	250	3	5	13	26	31	21	15	12
630	1500	200	3	6	16	34	39	25	18	15
630	1500	250	5	8	19	38	45	30	21	18
710	500	200	1	2	5	12	12	7	5	5
710	500	250	2	2	6	13	13	8	6	5
710	1000	200	2	3	10	23	23	14	10	9
710	1000	250	3	4	11	25	25	16	11	10
710	1500	200	3	5	14	33	34	20	15	13
710	1500	250	5	6	17	36	37	23	16	15
800	500	250	1	2	6	12	11	7	5	5
800	500	300	2	3	7	12	13	7	6	5
800	1000	250	2	4	12	23	22	13	10	9
800	1000	300	3	5	13	24	25	14	11	10
800	1500	250	2	6	17	33	32	18	15	13
800	1500	300	5	8	19	35	36	20	16	15
900	500	250	1	2	6	11	9	6	4	4
900	500	300	2	2	6	12	10	6	5	4
900	1000	250	2	4	11	21	18	11	8	8
900	1000	300	3	4	12	23	20	11	9	8
900	1500	250	2	5	16	31	26	16	12	11
900	1500	300	4	6	18	33	28	17	13	12
1000	500	300	1	2	6	11	8	5	5	4
1000	1000	300	3	4	12	20	16	10	9	7
1000	1500	300	4	6	18	29	24	14	13	11

Pression différentielle Δp_t [Pa]

Dimension nominale	Largeur du répartiteur	q_v		Longueur nominale
Dimension nominale	Largeur du répartiteur	l/s	m³/h	500	1000	1500
250	50	194	700	9	10	10
250	100	194	700	37	42	44
250	50	333	1200	25	28	29
250	100	333	1200	109	121	127
315	50	333	1200	3	4	4
315	100	333	1200	4	4	5
315	50	1000	3600	26	29	31
315	100	1000	3600	32	35	37
400	100	389	1400	12	13	14
400	150	389	1400	19	21	22
400	100	833	3000	54	60	63
400	150	833	3000	85	94	99
450	100	611	2200	18	20	21
450	150	611	2200	26	29	30
450	100	1111	4000	60	66	70
450	150	1111	4000	84	93	98
500	150	778	2800	10	11	11
500	200	778	2800	21	23	25
500	150	1556	5600	38	42	44
500	200	1556	5600	84	93	98
560	150	1000	3600	10	11	11
560	200	1000	3600	18	20	21
560	150	2222	8000	45	50	52
560	200	2222	8000	86	95	100
630	200	1250	4500	14	16	17
630	250	1250	4500	30	34	35
630	200	2083	7500	39	43	45
630	250	2083	7500	84	93	98
710	200	1556	5600	11	12	13
710	250	1556	5600	17	19	20
710	200	3472	12500	54	60	63
710	250	3472	12500	83	92	96
800	250	2000	7200	9	10	10
800	300	2000	7200	17	19	20
800	250	4500	16200	43	48	50
800	300	4500	16200	84	93	98
900	250	2500	9000	11	12	13
900	300	2500	9000	16	18	19
900	250	5833	21000	57	63	67
900	300	5833	21000	86	95	100
1000	300	3125	11250	19	22	23
1000	300	6667	24000	87	96	101

Silencieux circulaires avec baffle intégré pour une meilleure performance acoustique, construction rigide, pour les systèmes de ventilation et de climatisation, disponibles en 11 dimensions nominales et avec 2 épaisseurs d'isolation.

Atténuation par insertion mesurée selon la norme ISO 7235.

Caisson avec isolation acoustique et thermique.

Tôle d'acier galvanisée ou acier inoxydable.

Pression différentielle optimisée en amont et en aval du baffle intégré grâce à la forme aérodynamique.

Choix de la largeur des baffles pour optimiser la pression différentielle ou augmenter l'atténuation par insertion

Divers types de raccordement compatibles aux gaines circulaires selon EN 1506 ou EN 13180.

Débit de fuites C ou D (suivant la dimension) selon EN 15727.

Caractéristiques spéciales

Atténuation statique mesurée selon la norme ISO 7235

Choix de 2 largeurs de baffle pour chaque diamètre nominal
- Augmentation de l'atténuation par insertion avec un baffle plus large
- Pression différentielle réduite avec un baffle plus petit

Le matériau d'absorption sonore est incombustible

L'épaisseur d'isolation est de 50 ou 100 mm

Débit fuite classe D pour les tailles nominales jusqu'à 400 mm inclus.

Débit fuite classe C à partir de 450 mm

Matériaux et finitions

Baffle en tôle d'acier galvanisée 1.0917 ou en acier inoxydable 1.4301

La gaine extérieure et la gaine intérieure perforée sont des gaines en spirale fabriquées en tôle d'acier galvanisée 1.091
Gaine extérieure lisse en acier inox 1.4301

Gaine intérieure perforée en acier inoxydable 1.4301
Collerette tôle d'acier galvanisée 1.0917 en acier inoxydable 1.4301

Le revêtement acoustique est en laine minérale
- Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
- Sans danger pour la santé, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
- Protection contre l'érosion due à des vitesses d'écoulement d'air allant jusqu'à 20 m/s
  - Gaine intérieure avec fibre non tissée (molleton)
  - Baffles recouverts d'une grille en fibre de verre
- Insensible au développement fongique et bactérien conformément à EN 846

Exécution

Silencieux circulaire

Aucune indication : acier galvanisé 1.0917
A2 : acier inoxydable 1.4301

Type de raccordement

Aucune indication : emboîtement avec rainure aux deux extrémités
D2 : collerette avec joint à lèvres sur les deux côtés
AS : Collerette avec joint à lèvre et collerette tulipe sur une extrémité

Données techniques

Dimension nominale : 250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000 mm
Épaisseur d'isolation : 50, 100 mm
Longueur nominale : 500, 1000, 1500 mm
Pression de fonctionnement : 2000 Pa max.
Vitesse du débit d'air : 20 m/s max.
Température de fonctionnement : 90 °C max.

Caractéristiques de sélection

ØD [mm]
L [mm]
L₁ [mm]
qv [m³/h]
De [dB]
Δpst [Pa]

CK	–	A2	/	D2	/	315	×	1500	/	100	–	50
\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7

1 TypeCK Silencieux circulaire avec séparateur

2 MatériauAucune indication : acier galvanisé (1.0917)
A2 Acier inoxydable (1.4301)

3 Type de raccordementAucune indication : emboîtement avec rainure aux deux extrémitésD2 Emboîtement avec étanchéité par système de joint à lèvres des deux côtés AS Emboîtement avec joint à lèvre et assemblage en tulipe à une extrémité

4 Dimensions nominales [mm]250, 315, 400, 450, 500, 560, 630, 710, 800, 900, 1000

5 Longueur nominale [mm]500, 1000, 1500

6 Épaisseur d'isolation [mm]50, 100 7 Largeur du répartiteur [mm]50, 100, 150, 200, 250, 300

Exemple de commande : CK–A2/D2/315×1500/100–50

Matériau	Acier galvanisé (1.0917)
Matériau	Acier inoxydable (1.4301)
Type de raccordement	Emboîtement avec étanchéité par système de joint à lèvres des deux côtés
Dimensions nominales [mm]	315
Longueur [mm]	1500
Épaisseur d'isolation [mm]	100
Largeur du baffle [mm]	50

Exemple de commande : CK/250×1500/100–100

Type	CK
Matériau	Acier galvanisé (1.0917)
Type de raccordement	Emboîtement avec rainure aux deux extrémités
Dimensions nominales [mm]	250
Longueur [mm]	1500
Épaisseur d'isolation [mm]	100
Largeur du baffle [mm]	100

Dimensions et poids

CK: Dimensions

Schéma des raccordements type AS

CK: Dimensions

DN	ØD	Épaisseur d'isolation 50		Épaisseur d'isolation 100
DN	ØD	ØD₂	ØD₃	ØD₂	ØD₃
250	249	250	354	250	455
315	314	315	405	315	505
400	399	400	505	400	605
450	448			450	636
500	498			500	716
560	558			560	806
630	628			630	806
710	708			710	908
800	798			800	1008
900	898			900	1128
1000	998			1000	1258

Aucune indication: collerette avec rainure suivant EN1506 Ø D
D2: Collerette avec rainure suivant EN1506 ØD
AS: Collerette avec joint à lèvre ØD et assemblage en tulipe sur une extrémité ØD₂

CK: Longueurs

LN	L	L₁
500	500	380
1000	1000	880
1500	1500	1380

CK-0: Poids sans baffle [kg]

DN	Épaisseur d'isolation 50			Épaisseur d'isolation 100
	LN
	500	1000	1500	500	1000	1500
250	6	11	15	9	15	21
315	8	14	20	10	17	24
400	10	17	25	14	25	36
450				15	26	37
500				18	31	44
560				20	35	50
630				21	37	52
710				26	47	68
800				30	53	77
900				35	63	91
1000				38	69	101

CK-A2: Poids sans baffle [kg]

DN	Épaisseur d'isolation 50			Épaisseur d'isolation 100
	LN
	500	1000	1500	500	1000	1500
250	7	12	17	9	15	22
315	8	14	21	10	18	25
400	10	18	26	13	23	32
450				14	24	33
500				16	28	40
560				18	32	45
630				20	34	47
710				23	38	54
800				26	44	62
900				30	53	75
1000				34	59	84

CK-...x500: Poids du baffle [kg]

LN 500	T
DN	50	100	150	200	250	300
250	1	2
315	1	2
400		2	3
450		2	3
500			3	4
560			3	4
630				5	6
710				5	6
800					7	8
900					8	9
1000						10

CK-...x1000: Poids du baffle [kg]

LN 1000	T
DN	50	100	150	200	250	300
250	2	3
315	2	3
400		4	5
450		4	5
500			5	7
560			6	7
630				8	10
710				9	10
800					11	13
900					12	15
1000						16

CK-...x1500: Poids du baffle [kg]

LN 1500	T
DN	50	100	150	200	250	300
250	3	4
315	3	4
400		5	7
450		5	7
500			8	10
560			8	10
630				11	14
710				12	15
800					16	19
900					18	21
1000						22

Détails du montage

Montage et mise en service

Respectez les instructions de montage et les codes de bonnes pratiques, en vue d'atteindre les données de performance indiquées
Le montage dans des gaines situées à l'extérieur nécessite une protection suffisante contre les effets climatiques
En raison de son poids, le silencieux doit être soutenu, par exemple par un système de fixation approprié.

Téléchargements

Information produit

Fiche technique du produit CK

CK_PD_2022_08_17_DE_fr Fiche technique du produit 420 ko pdf

Certificats

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 ko pdf
Declaration of hygiene conformity Type CK

CK_HC_2024_05_DE_en Hygiene certificate 1,4 Mo pdf
Non-CE Manufacturer's statement CK

CK_NotCE_2022_06_28_09_55_44_DE_en Certificate 1,4 Mo pdf
ATEX manufacturer's statement Type CK

CK-ATEX_HC_2022_06_28_DE_en Manufacturer's statement 1,4 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

STATISTIQUES ET ANALYSE DE SITE WEB

Ces cookies permettent de collecter des données à des fins de statistiques et d'analyses afin que TROX puisse mesurer les performances des sites Web visités, identifier les problèmes techniques et trouver des points de départ pour l'optimisation. Ils peuvent être définis par nous ou par des tiers dont nous utilisons les services sur nos sites. Les utilisateurs aident également à identifier, par exemple, quelles pages sont utilisées le plus fréquemment ou rarement ou comment les gens naviguent entre les pages Web. Toutes les informations utilisées par des tiers sont agrégées et anonymisées.
