FSL-V-ZAB/SEK

Fonctionnement

Unités décentralisées de soufflage et reprise pour la ventilation des locaux et la dissipation des charges en chaud et en froid.

Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé et le filtre F7.

L'air neuf, entraîné par le ventilateur, traverse la batterie. Il est possible de contourner la batterie pour le protéger ou pour favoriser son efficacité énergétique.

Si nécessaire, l'air est chauffé ou refroidi par la batterie avant d'être soufflé dans la pièce.

L'air extrait passe d'abord par un filtre G3 (qui protège l'unité), puis traverse la batterie, le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.

Bascule automatique en mode air secondaire (seulement avec une sonde ce qualité d'air) si la qualité de l'air ambiant est suffisante.

Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête.

L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Les unités de ventilation décentralisées sont des produits de pointe de haute qualité, avec une large gamme d'options de configuration. Pour plus de détails concernant votre projet, veuillez contacter votre succursale ou filiale TROX la plus proche.

Nomenclature

L_WA [dB(A)]

Niveau de puissance acoustique

t_Pr [°C]

Température de l'air primaire

t_WV [C°]

Température de l'écoulement d'eau - refroidissement/chauffage

t_R [C°]

Température de la pièce

t_AN [C°]

Température de l'arrivée d'air secondaire

Q_Pr [W]

Rendement thermique – air primaire

Q_tot [W]

Rendement thermique – total

Q_W [W]

Rendement thermique – côté eau, refroidissement/chauffage

V_Pr [l/s/m³/h]

Débit d'air primaire

V_W [l/h]

Débit d'eau – refroidissement/chauffage

V [l/h]

Débit d'air

∆t_W [K]

Écart de température – eau

∆p_W [kPa]

Perte de charge côté eau

∆p_t [Pa]

Perte de charge totale, côté air

∆t_Pr = t_Pr - t_R [K]

Écart entre la température de l'air primaire et la température de la pièce

∆t_RWV = t_WV - t_R [K]

Écart entre la température de l'écoulement d'eau et la température de la pièce

∆t_Wm-Ref [K]

Écart entre la température moyenne de l'eau et la température de référence

Dimensions principales

L_N [mm]

Longueur nominale

Déplacement d'air induit

L’air soufflé est rejeté près du mur extérieur à une vitesse moyenne comprise entre 1,0 et 1,5 m/s. En raison de l'effet d'induction, la vitesse de l'air soufflé baisse rapidement afin qu'en mode refroidissement, l'air soufflé déplace l'air ambiant sur toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Batterie

La pression de fonctionnement maximale côté eau est de 6 bar pour tous les échangeurs de chaleur.

La température maximale de l'écoulement d'eau (circuit de chauffage) est de 75 °C pour tous les échangeurs thermiques ; si des flexibles sont utilisés, la température de l'écoulement d'eau ne doit pas dépasser 55 °C. Des unités sont disponibles sur demande pour d'autres pressions et températures.

La température de l'écoulement d'eau (circuit de refroidissement) doit être d'au moins 16 °C afin qu'elle ne tombe pas sous le point de rosée de façon permanente. Pour les unités équipées d'un bac à condensat, la température de l'écoulement d'eau peut être réduite à 15 °C.

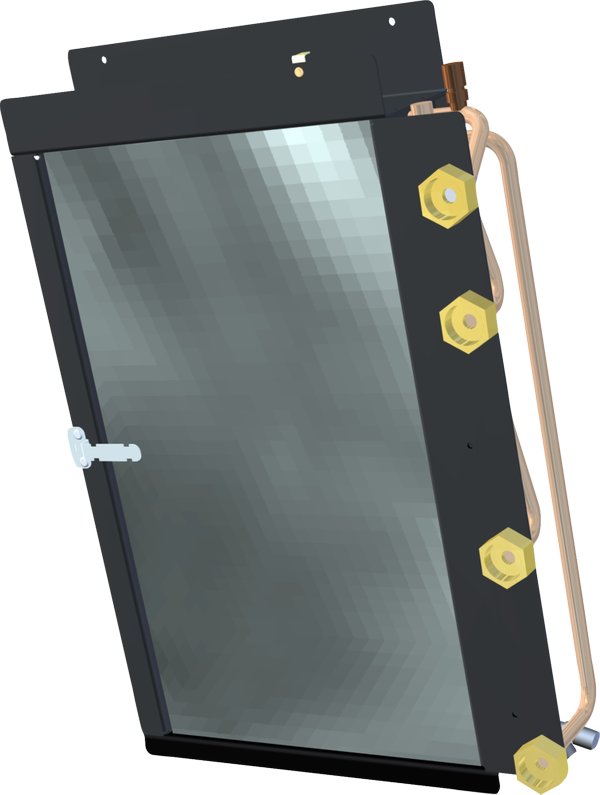

Échangeur de chaleur avec système à 2 tubes

Des systèmes air-eau avec un échangeur de chaleur à 2 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. En mode conversion, il est possible d'utiliser toutes les unités dans un circuit d'eau, uniquement pour le refroidissement en été et pour le chauffage en hiver.

Échangeur de chaleur avec système à 4 tubes

Des systèmes air-eau avec un échangeur de chaleur à 4 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. Selon la saison, notamment au printemps et à l'automne, il se peut qu'un bureau nécessite d'être chauffé le matin et rafraîchi l'après-midi.
