SCHOOLAIR-V

Échangeur thermique à plaque à contre-courant pour récupération de chaleur

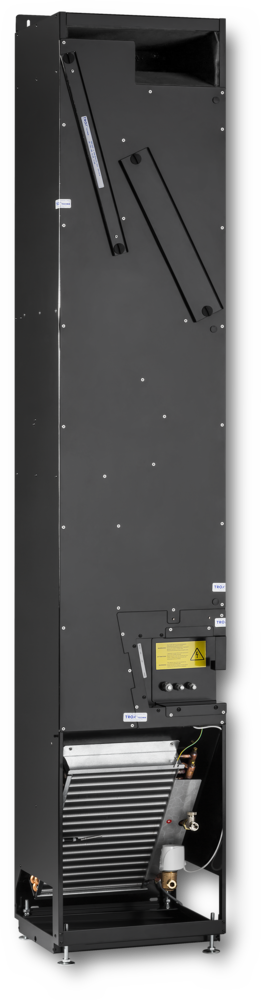

SCHOOLAIR-V

Unité de soufflage et de reprise d'air avec batterie et récupérateur de chaleur, air secondaire en option, pour installation verticale en façade extérieure, par exemple adjacente à une fenêtreUnité de soufflage et de reprise d'air avec batterie et récupérateur de chaleur, air secondaire en option, pour installation verticale en façade extérieure, par exemple adjacente à une fenêtre

Unité de ventilation décentralisée prête à l'emploi qui offre de bons niveaux de confort, utilisée pour la ventilation des locaux, comme les salles de classe dans les écoles

Ventilateurs EC avec optimisation acoustique, faibles puissances spécifiques du ventilateur, SFP -1 suivant EN 13779
Échangeur à plaques pour récupération de chaleur (air/air), comprenant un clapet by-pass avec servomoteur électrique (ouvert-fermé)
Alternative : Échangeur rotatif pour récupération de chaleur (air/air), comprenant un by-pass avec servomoteur électrique (modulant ou ouvert-fermé)
Batterie pour le chauffage et le refroidissement en système 2 ou 4 tubes
Base de l'unité : 0,24 m² env.
Maintenance facile du filtre, aucun outil nécessaire
Bac de récupération de condensat avec ou sans évacuation de condensat
Clapets de fermeture motorisés, normalement fermés (NC)
Commutation automatique en mode air secondaire (en fonction de la qualité de l'air)

Équipements et accessoires en option

Système de régulation modulaire FSL-CONTROL II, spécifiquement adapté aux systèmes de ventilation décentralisés
Volume d'air neuf suivant la demande, free-cooling et purge nocturne, en fonction de la stratégie de régulation
Récupération de chaleur variable
Peinture par poudrage RAL 9005 (noir)

Utilisation

Utilisation

Ventilation des locaux, avec une profondeur jusqu'à env. 6 m.
Les batteries à 2 ou 4 tubes assurent un haut niveau confort
Déplacement d'air induit
Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé
Pour les projets de construction neuve, de réhabilitation et de revitalisation

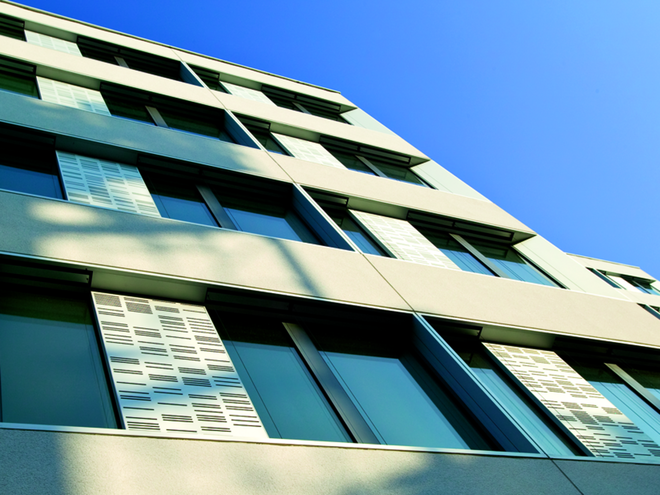

Montage vertical sur le système de façade ou sur un mur extérieur
Les applications typiques comprennent les salles de classe dans les écoles, les salles de jeu dans les garderies, les salles de réunion et les bureaux avec un taux élevé de renouvellement d'air

Caractéristiques spéciales

Ventilation décentralisée pour les hauts débits
Clapets de fermeture motorisés pour l'air neuf et l'air évacué, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés
Une ventilation à la demande et une ventilation uniquement de reprise sont possibles grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
Le type d'échangeur thermique pour la récupération de chaleur dépend de la variante de l'unité : échangeur thermique à plaque à écoulement transversal, échangeur de chaleur à plaque à contre-courant incluant le clapet by-pass avec servomoteur électrique (ouvert-fermé ou modulant) ou échangeur thermique rotatif
Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
Conforme aux exigences d'hygiène VDI 6022
Classe de filtration : F7 pour air neuf, G3 pour air de reprise
Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire
Bac de récupération de condensat avec ou sans évacuation de condensat
Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.
Selon l'unité, un échangeur de chaleur à enthalpie peut être utilisé.

Dimensions nominales

SCHOOLAIR-V Système 2 tubes : 397 × 2160 × 359 mm (B × H × T)
SCHOOLAIR-V Système 4 tubes : 397 × 2350 × 359 mm (B × H × T)
SCHOOLAIR-V-1800 Système 2 tubes, systèmes 4 tubes : 600 × 1800 × 359 mm (B × H × T)
SCHOOLAIR-V-HE Système 2 tubes, système 4 tubes : 600 × 2000 × 408 mm (B × H × T)
SCHOOLAIR-V-HV système 2 tubes, système 4 tubes : 600 × 2200 × 408 mm (B × H × T)

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

Schéma du SCHOOLAIR-V

① Façade de la zone pour le filtre G3
② Façade de la zone pour le filtre F7
③ Caisson
④ Protection de l'équipement de régulation
⑤ Batterie
⑥ Capteur de la température de soufflage (en option)
⑦ Entrée d'air neuf avec capteur de la température de l'air neuf (en option)
⑧ Sortie pour l'extraction d'air
⑨ Support de fixation (coulissant)
⑩ Section de reprise d'air

Fonctionnement

Unités décentralisées de soufflage et reprise pour la ventilation des locaux et la dissipation des charges en chaud et en froid.

Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé et le filtre F7.

L'air neuf, entraîné par le ventilateur, traverse la batterie. Il est possible de contourner la batterie pour le protéger ou pour favoriser son efficacité énergétique.

Si nécessaire, l'air est chauffé ou refroidi par la batterie avant d'être soufflé dans la pièce.

L'air extrait passe d'abord par un filtre G3, puis traverse la batterie, le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.

Si la qualité d'air ambiant est bonne, l'unité peut fonctionner en mode secondaire seulement.

Largeur	397 mm (2 tubes ou 4 tubes), 600 mm (2 tubes ou 4 tubes, 1800, HE et HV)
Hauteur	1800 mm (2 tubes ou 4 tubes, modèle 1800), 2000 mm (modèle HE), 2160 mm (2 tubes), 2200 mm (modèle HV), 2350 mm (4 tubes)
Profondeur	359 mm (2 tubes ou 4 tubes, modèle 1800) 408 mm (2 tubes ou 4 tubes, modèles HE et HV)
Débit d'air neuf	Jusqu'à 500 m³/h
Débit de soufflage	Jusqu'à 500 m³/h
Puissance de refroidissement	Jusqu'à 1685 W
Puissance de chauffage	Jusqu'à 6020 W
Pression de fonctionnement maximale, côté eau	6 bar
Température de fonctionnement max.	75 °C
Niveau de puissance acoustique	31 – 50 dB(A)
Tension d'alimentation	230 V AC ±10 %, 50/60 Hz
Poids	A partir de 80 kg

SCHOOLAIR-V-0 (exemple de dimensionnement)

Débit de soufflage	m³/h	150	200	250	320
Débit d'air neuf	m³/h	150	200	250	320
Puissance de refroidissement totale	W	A partir de 680	A partir de 900	A partir de 1130	A partir de 1440
Puissance de refroidissement du local	W	A partir de 401	A partir de 534	A partir de 668	A partir de 844
Température de l'air à l'intérieur de l'appareil	°C	32	32	32	32
Humidité rel.	%	40	40	40	40
Teneur en eau de l'air sec	g/kg	11,9	11,9	11,9	11,9
Température de l'air soufflé	°C	18	18	18	18,1
Condensation	g/h	0	0	0	0
Débit eau froide	l/h	80	130	190	250
Température de l'eau, entrée	°C	16	16	16	16
Température de l'eau, sortie	°C	23,3	22	21,1	21
Perte de charge côté eau	kPa	<3	<5	<8	<12
Puissance de chauffage totale	W	2780	3700	4490	5470
Puissance de chauffage du local	W	862	1136	1303	1422
Température de l'air à l'intérieur de l'appareil	°C	–12	–12	–12	–12
Température de l'air soufflé	°C	37,2	37,0	35,6	33,3
Débit eau chaude	l/h	90	150	200	250
Température de l'eau, entrée	°C	60	60	60	60
Température de l'eau, sortie	°C	32,9	38,5	40,4	40,9
Perte de charge côté eau	kPa	<3	<5	<7	<11
Niveau de puissance acoustique L_WA	dB(A)	31	36	41	46
Niveau de pression acoustique basé sur 8 dB d'atténuation du système	dB(A)	23	28	33	38

SCHOOLAIR-V (1800 mm) (exemple de dimensionnement)

Débit de soufflage	m³/h	150	230	280	350
Débit d'air neuf	m³/h	150	230	280	350
Puissance de refroidissement totale	W	684	1060	1310	1590
Puissance de refroidissement du local	W	406	630	786	935
Température de l'air à l'intérieur de l'appareil	°C	32,0	32,0	32,0	32,0
Humidité rel.	%	40,0	40,0	40,0	40,0
Teneur en eau de l'air sec	g/kg	11,9	11,9	11,9	11,9
Température de l'air soufflé	°C	17,9	17,8	17,6	18,0
Condensation	g/h	0	0	0	0
Débit eau froide	l/h	60	120	180	210
Température de l'eau, entrée	°C	16	16	16	16
Température de l'eau, sortie	°C	25,8	23,6	22,3	22,5
Perte de charge côté eau	kPa	1,1	3,8	8	10,4
Puissance de chauffage totale	W	2950	4230	4900	5630
Puissance de chauffage du local	W	907	1122	1150	1005
Température de l'air à l'intérieur de l'appareil	°C	–12,0	–12,0	–12,0	–12,0
Température de l'air soufflé	°C	40,1	36,6	34,3	30,6
Débit eau chaude	l/h	100	170	200	210
Température de l'eau, entrée	°C	60	60	60	60
Température de l'eau, sortie	°C	34,4	38,4	38,8	36,8
Perte de charge côté eau	kPa	4,8	12,3	16,5	18,1
Niveau de puissance acoustique L_WA	dB(A)	31	38	42	47
Niveau de pression acoustique basé sur 8 dB d'atténuation du système	dB(A)	23	30	34	39

SCHOOLAIR-V-HE (exemple de dimensionnement)

Débit de soufflage	m³/h	150	200	240	360
Puissance de chauffage totale (sans récupération de chaleur)	W	2960	3820	4520	6020
Puissance de chauffage du local	W	671	781	890	675
Température de l'air à l'intérieur de l'appareil	°C	–16	–16	–16	–16
Température de l'air soufflé	°C	35,4	33,7	33,1	27,5
Quantité de condensat	g/h	510	690	830	1180
Débit eau chaude	l/h	75	110	150	200
Température de l'eau, entrée	°C	60	60	60	60
Température de l'eau, sortie	°C	26	30	34	34
Perte de charge côté eau	kPa	2,9	5,7	10,0	16,7
Niveau de puissance acoustique L_WA	dB(A)	36	40	43	50
Niveau de pression acoustique basé sur 8 dB d'atténuation du système	dB(A)	28	32	35	42

SCHOOLAIR-V-HV (exemple de dimensionnement)

Débit de soufflage	m³/h	200	300	400	500
Puissance de chauffage totale (sans récupération de chaleur)	W	1300	1960	2530	3150
Puissance de chauffage du local	W	508	772	962	1169
Température de l'air à l'intérieur de l'appareil	°C	10,0	10,0	10,0	10,0
Température de l'air soufflé	°C	28,6	28,7	28,2	28,0
Débit eau chaude	l/h	35	60	85	120
Température de l'eau, entrée	°C	60	60	60	60
Température de l'eau, sortie	°C	27,8	31,7	34,1	37,2
Perte de charge côté eau	kPa	2	5	9,5	17

Unité de soufflage et de reprise d'air avec batterie et récupérateur de chaleur, air secondaire en option (selon la qualité d'air), pour installation verticale en façade extérieure, par exemple adjacente à une fenêtre

Caractéristiques spéciales

Ventilation décentralisée pour les hauts débits
Clapets de fermeture motorisés pour l'air neuf et l'air évacué, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés
Une ventilation à la demande et une ventilation uniquement de reprise sont possibles grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
Le type d'échangeur thermique pour la récupération de chaleur dépend de la variante de l'unité : échangeur thermique à plaque à écoulement transversal, échangeur de chaleur à plaque à contre-courant incluant le clapet by-pass avec servomoteur électrique (ouvert-fermé ou modulant) ou échangeur thermique rotatif
Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
Conforme aux exigences d'hygiène VDI 6022
Classe de filtration : F7 pour air neuf, G3 pour air de reprise
Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire
Bac de récupération de condensat avec ou sans évacuation de condensat
Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.
Selon l'unité, un échangeur de chaleur à enthalpie peut être utilisé.

Matériaux et finitions

Caisson, façade de la zone de filtration, ventilateurs et pieds de nivellement en tôle d'acier galvanisée
Batterie avec tubes en cuivre et ailettes en aluminium
Batterie en aluminium ou plastique (selon le modèle)
Caisson peint par poudrage, noir (RAL 9005)
Média filtrant F7 composé de papier en fibre de verre résistant à l'humidité.
Revêtement en laine minérale suivant DIN 4102, classe de résistance au feu A, revêtue de tissu en fibres de verre pour la protection contre l'abrasion due aux vitesses d'air jusqu'à 20 m/s
Bandes d'étanchéité à alvéole fermée

Exécution

Peinture par poudrage RAL 9005, noir

Données techniques

Largeur : 397 mm (2 tubes ou 4 tubes), 600 mm (2 tubes ou 4 tubes, 1800, HE et HV)
Hauteur : 1800 mm (2 tubes ou 4 tubes, modèle 1800), 2000 mm (modèle HE), 2160 mm (2 tubes), 2200 mm (modèle HV), 2350 mm (4 tubes)
Profondeur : 359 mm (2 tubes ou 4 tubes, modèle 1800) 408 mm (2 tubes ou 4 tubes, modèles HE et HV)
Débit d'air neuf : up to 500 m³/h
Débit de soufflage : jusqu'à 500 m³/h
Puissance de refroidissement : jusqu'à 1685 W
Puissance de chauffage : jusqu'à 6020 W
Pression de fonctionnement max. : 6 bar
Température de fonctionnement max. : 75° C
Niveau de puissance acoustique : 31 – 50 dB(A)
Tension électrique : 230 V AC ±10 %, 50/60 Hz
Poids : à partir de 80 kg
Classe : SCHOOLAIR-V-2L: 136 VA, SCHOOLAIR-V-4L: 117 VA, SCHOOLAIR-V-1800: 141 VA, SCHOOLAIR-V-HE: 208 VA, SCHOOLAIR-V-HV: 495 VA
Consommation électrique avec volume d'air nominal : SCHOOLAIR-V-2L: 44 W, SCHOOLAIR-V-4L: 45 W, SCHOOLAIR-V-1800: 46 W, SCHOOLAIR-V-HE: 42 W, SCHOOLAIR-V-HV: 147 W

Caractéristiques de sélection

Air primaire

V_________________[m³/h]

Supply air

V_________________[m³/h]

Puissance de refroidissement du local

Q_________________[W]

Puissance de chauffage du local

Q_________________[W]

L_WA_______________[dB(A)]

Type
SCHOOLAIR-V Unités de ventilation verticales

Modèle
       Aucune indication : standard
HE              Haut degré de récupération de chaleur
HV       Débit d'air élevé

Batterie
2 2-tubes
4 4-tubes

Bac à condensat
Aucune indication : sans
KM Avec drainage de condensat

Dimensions [mm]
B × H × T
397 × 2160 × 359 (2-tubes)
397 × 2350 × 359 (4-tubes)
604 × 1800 × 359 (2 ou 4 tubes, longueur 1800)
600 × 2000 × 408 (2 ou 4 tubes, exécution HE)
600 × 2200 × 408 (2 ou 4 tubes, exécution HV)

Régulation
Aucune indication : sans
R Avec

Fonction de régulation
MA Maître (module de local et module de régulation)
SL Esclave (module de régulation)

Horloge en temps réel
       Aucune indication : sans
       maître seulement
T       Avec

Interface
       Aucune indication : sans
       maître seulement
B       BACnet MS/TP ou Modbus RTU
L       LonWorks LON-FTT10

Sonde de qualité d'air
       Aucune indication : sans
       maître seulement
V       Capteur COV

Sonde de température de l'air soufflé
Z Avec

Sonde de température de l'air neuf
       Aucune indication : sans
       maître seulement
A       Avec

Vanne de chauffage
HV Avec

Coude de réglage - circuit de chauffage
R Avec

Valeur kVS – Vanne de chauffage
0,25
0,40
0,63
1,00
F0,50

Vanne de refroidissement
Pour les systèmes 4-tubes seulement
KV avec

 Coude de réglage - circuit de refroidissement
R Avec

 Valeur kVS - vanne de refroidissement
0,25
0,40
0,63
1,00
F0,50

Les unités de ventilation décentralisées sont des produits de pointe de haute qualité, avec une large gamme d'options de configuration. Pour plus de détails concernant votre projet, veuillez contacter votre succursale ou filiale TROX la plus proche.

Modèles, Dimensions et poids

SCHOOLAIR-V-1800

SCHOOLAIR-V-2350 4L FSL-CONTROL II

Exemples de montage, Détails du montage, Information de base et nomenclature

Exemple de montage

Montage et mise en service

Montage vertical (au sol) sur un système de façade ou une paroi extérieure, adjacente à une fenêtre, par exemple
Réglage du niveau à l'aide des 4 pieds de nivellement (+40 mm)
1 support de montage réglable pour visser l'appareil au mur
Protection contre les intempéries pour les entrées d'air neuf et d'évacuation fourni par des tiers
Le raccordement à l'air neuf est fourni par les sections de ventilation dans le système de façade ou le mur extérieur (fourni par des tiers), en pente vers l'extérieur de préférence
Surface libre des ouvertures de ventilation : 0,05 m² pour chaque ouverture
Montage et raccordements à réaliser sur site ; le matériel de fixation, de raccordement et d'étanchéité sera fourni sur site
Les raccordements eau aller et retour se situent au sur le côté droit de l'unité lorsque l'on regarde depuis le local
Évents et vidange par des tiers
Le raccordement électrique se situe en bas à droite lorsque vu de la pièce
L'habillage de l'allège ne doit pas gêner le montage ou démontage de l'unité ou l'accès à la maintenance sur l'avant de l'unité.

Schéma de la ventilation à déplacement d'air induit

Nomenclature

L_WA [dB(A)]

Niveau de puissance acoustique

t_Pr [°C]

Température de l'air primaire

t_WV [C°]

Température de l'écoulement d'eau - refroidissement/chauffage

t_R [C°]

Température de la pièce

t_AN [C°]

Température de l'arrivée d'air secondaire

Q_Pr [W]

Rendement thermique – air primaire

Q_tot [W]

Rendement thermique – total

Q_W [W]

Rendement thermique – côté eau, refroidissement/chauffage

V_Pr [l/s/m³/h]

Débit d'air primaire

V_W [l/h]

Débit d'eau – refroidissement/chauffage

V [l/h]

Débit d'air

∆t_W [K]

Écart de température – eau

∆p_W [kPa]

Perte de charge côté eau

∆p_t [Pa]

Perte de charge totale, côté air

∆t_Pr = t_Pr - t_R [K]

Écart entre la température de l'air primaire et la température de la pièce

∆t_RWV = t_WV - t_R [K]

Écart entre la température de l'écoulement d'eau et la température de la pièce

∆t_Wm-Ref [K]

Écart entre la température moyenne de l'eau et la température de référence

Dimensions principales

L_N [mm]

Longueur nominale

Déplacement d'air induit

L’air soufflé est rejeté près du mur extérieur à une vitesse moyenne comprise entre 1,0 et 1,5 m/s. En raison de l'effet d'induction, la vitesse de l'air soufflé baisse rapidement afin qu'en mode refroidissement, l'air soufflé déplace l'air ambiant sur toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Batterie

La pression de fonctionnement maximale côté eau est de 6 bar pour tous les échangeurs de chaleur.

La température maximale de l'écoulement d'eau (circuit de chauffage) est de 75 °C pour tous les échangeurs thermiques ; si des flexibles sont utilisés, la température de l'écoulement d'eau ne doit pas dépasser 55 °C. Des unités sont disponibles sur demande pour d'autres pressions et températures.

La température de l'écoulement d'eau (circuit de refroidissement) doit être d'au moins 16 °C afin qu'elle ne tombe pas sous le point de rosée de façon permanente. Pour les unités équipées d'un bac à condensat, la température de l'écoulement d'eau peut être réduite à 15 °C.

Échangeur de chaleur avec système à 2 tubes

Des systèmes air-eau avec un échangeur de chaleur à 2 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. En mode conversion, il est possible d'utiliser toutes les unités dans un circuit d'eau, uniquement pour le refroidissement en été et pour le chauffage en hiver.

Échangeur de chaleur avec système à 4 tubes

Des systèmes air-eau avec un échangeur de chaleur à 4 tubes peuvent être utilisés aussi bien pour le chauffage que pour le refroidissement. Selon la saison, notamment au printemps et à l'automne, il se peut qu'un bureau nécessite d'être chauffé le matin et rafraîchi l'après-midi.

Téléchargements

Information produit

Información produit SCHOOLAIR-V

Información produit 2,4 Mo pdf
Product data sheet Type X-CUBE SCHOOLAIR-V

PD_2018_02_SCHOOLAIR-V_DE_en Product data sheet 2,8 Mo pdf

Certificats

Conformity declaration Type SCHOOLAIR-V

Conformity declaration 54 ko pdf
Declaration of hygiene conformity Type SCHOOLAIR-V

X-CUBE-SCHOOLAIR-V-HV_HC_2023_12_12_DE_en Hygiene certificate 660 ko pdf
Déclaration de conformité CE/EU

Déclaration de conformité CE/EU 120 ko pdf
ErP - Information produit SCHOOLAIR-V

ErP - Information produit 120 ko pdf
ErP - Information produit SCHOOLAIR-V-1800

ErP - Information produit 160 ko pdf
ErP Information produit - SCHOOLAIR-V-HE

ErP Information produit 120 ko pdf
ErP Information produit - SCHOOLAIR-V-HV

ErP Information produit 110 ko pdf
Type SCHOOLAIR-V

Déclaration CE de conformité 52 ko pdf

Manuels d'utilisation

Installation and configuration manual Type FSL‑CONTROL II

SM_2018_04_A00000046303_FSL-CONTROL_II_V6 1,5 Mo pdf
Installation and operating manual Type SCHOOLAIR-V

IOM_2020_05_A00000055327_Schoolair-V-x_V5_GB_en Installation and operating manual 2,1 Mo pdf
Installation and operating manual FSL / SCHOOLAIR

Installation and operating manual 450 ko pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

SCHOOLAIR-V

Utilisation

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

Modèles, Dimensions et poids

Exemples de montage, Détails du montage, Information de base et nomenclature

Téléchargements

Information produit

Información produit SCHOOLAIR-V

Product data sheet Type X-CUBE SCHOOLAIR-V

Certificats

Conformity declaration Type SCHOOLAIR-V

Declaration of hygiene conformity Type SCHOOLAIR-V

Déclaration de conformité CE/EU

ErP - Information produit SCHOOLAIR-V

ErP - Information produit SCHOOLAIR-V-1800

ErP Information produit - SCHOOLAIR-V-HE

ErP Information produit - SCHOOLAIR-V-HV

Type SCHOOLAIR-V

Manuels d'utilisation

Installation and configuration manual Type FSL‑CONTROL II

Installation and operating manual Type SCHOOLAIR-V

Installation and operating manual FSL / SCHOOLAIR

TROX Services

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
