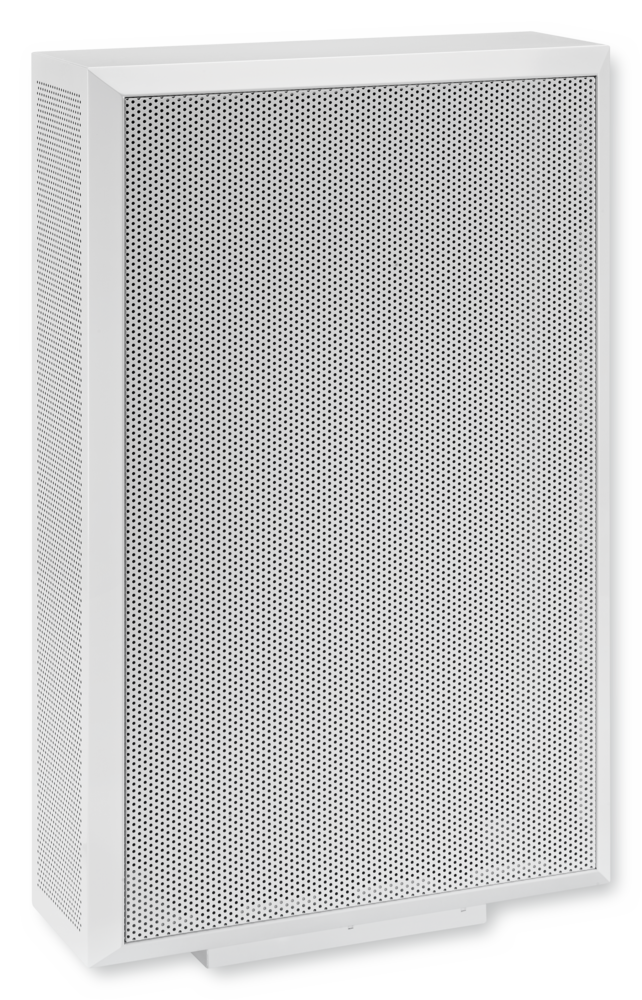

DIFFUSEURS À DÉPLACEMENT D'AIR QLF

CAISSON RECTANGULAIRE, DIFFUSION UNE OU TROIS DIRECTIONS, POUR LES ZONES DE CONFORT ET LES ZONES INDUSTRIELLES

Diffuseurs à déplacement d'air étroits et peu encombrants, de conception originale avec bords avant chanfreinés

  • Largeurs nominales 300 – 1250 mm, hauteurs nominales 450 – 2000 mm
  • Plage de débit d'air 15 – 865 l/s ou 54 – 3114 m³/h
  • Perforation standard
  • Raccordement pour gaines rectangulaires
  • Raccordement sur le dessus ou par le dessous
  • Élément répartiteur (panier en tôle d'acier perforée)


Équipements et accessoires en option

  • Surface apparente de couleur RAL CLASSIC
  • Matériel de fixation

Application

Application

  • Les diffuseurs à déplacement d'air de type QLF sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Installation au sol et sur paroi, une seule unité ou plusieurs disposées en rang
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage à une ou trois directions
  • Raccordement sur le dessus ou par le dessous

Dimensions nominales

  • B : 300, 450, 600, 750, 1000, 1250 mm
  • H : 450, 600, 750, 1000, 1250, 1500, 1750, 2000 mm

Application

  • Les diffuseurs à déplacement d'air de type QLF sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Installation au sol et sur paroi, une seule unité ou plusieurs disposées en rang
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage à une ou trois directions
  • Raccordement sur le dessus ou par le dessous

Dimensions nominales

  • B : 300, 450, 600, 750, 1000, 1250 mm
  • H : 450, 600, 750, 1000, 1250, 1500, 1750, 2000 mm

Description

Modèles

  • QLE-F : Raccordement sur le dessus
  • QLE-U : Raccordement par le dessous

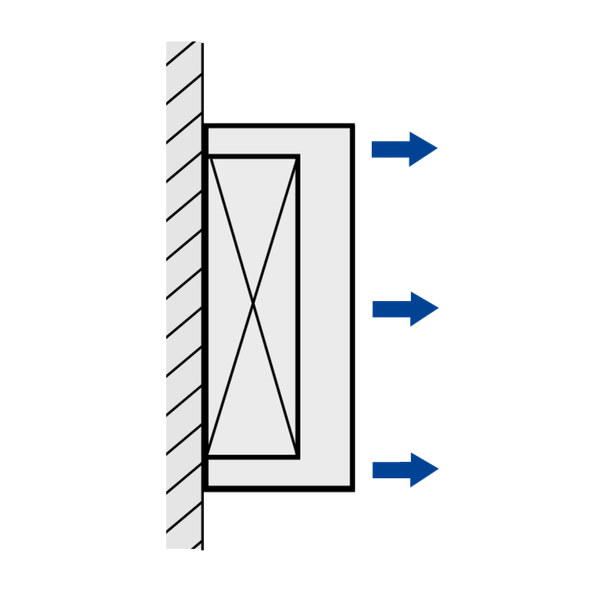

  • QLF-*-1 : Soufflage une direction
  • QLF-*-3 : Soufflage dans trois directions

Pièces et caractéristiques

  • Caisson
  • Cadre frontal avec plaque perforée intégrée
  • Panier en tôle perforée
  • Parties latérales avec éléments en tôle perforée en option pour un soufflage trois directions

Accessoires utiles

  • Étriers et vis

Caractéristiques d'éxécution

  • Collerette pour gaines rectangulaires

Matériaux et finitions

  • Caisson, façade et panier en tôle perforée en acier galvanisé
  • Caisson et Façade laqués RAL 9010, blanc pur,
  • Caisson arrière et panier en tôle perforée, laqués RAL 9005, noir de jais
  • P1 : Laqué, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022



Modèles

  • QLE-F : Raccordement sur le dessus
  • QLE-U : Raccordement par le dessous
  • QLF-*-1 : Soufflage une direction
  • QLF-*-3 : Soufflage dans trois directions

Pièces et caractéristiques

  • Caisson
  • Cadre frontal avec plaque perforée intégrée
  • Panier en tôle perforée
  • Parties latérales avec éléments en tôle perforée en option pour un soufflage trois directions

Accessoires utiles

  • Étriers et vis

Caractéristiques d'éxécution

  • Collerette pour gaines rectangulaires

Matériaux et finitions

  • Caisson, façade et panier en tôle perforée en acier galvanisé
  • Caisson et Façade laqués RAL 9010, blanc pur,
  • Caisson arrière et panier en tôle perforée, laqués RAL 9005, noir de jais
  • P1 : Laqué, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022



Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification

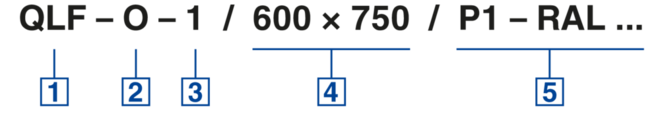

  • Codes de commande

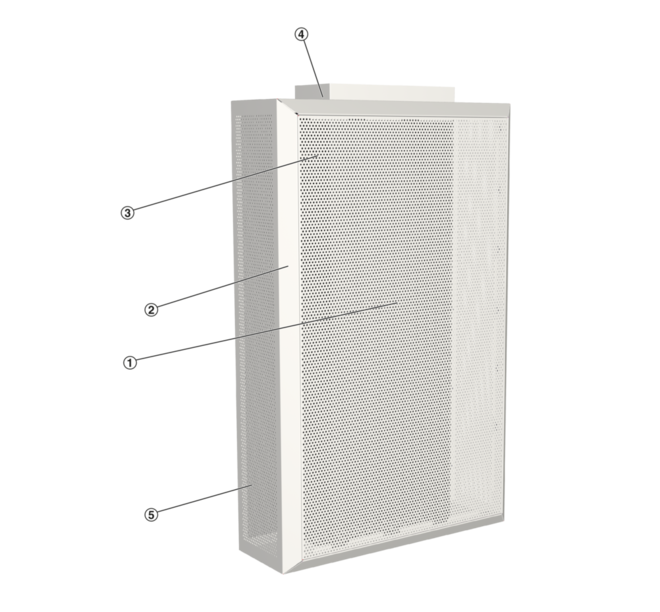

Schéma du QLF avec raccordement rectangulaire sur le dessus
00189965_0
① Façade
② Caisson/virole
③ Panier en tôle perforée
④ Collerette de raccordement
En option
⑤ Grille en tôle d'acier perforée


00189965_0
00128503_0
00128508_0

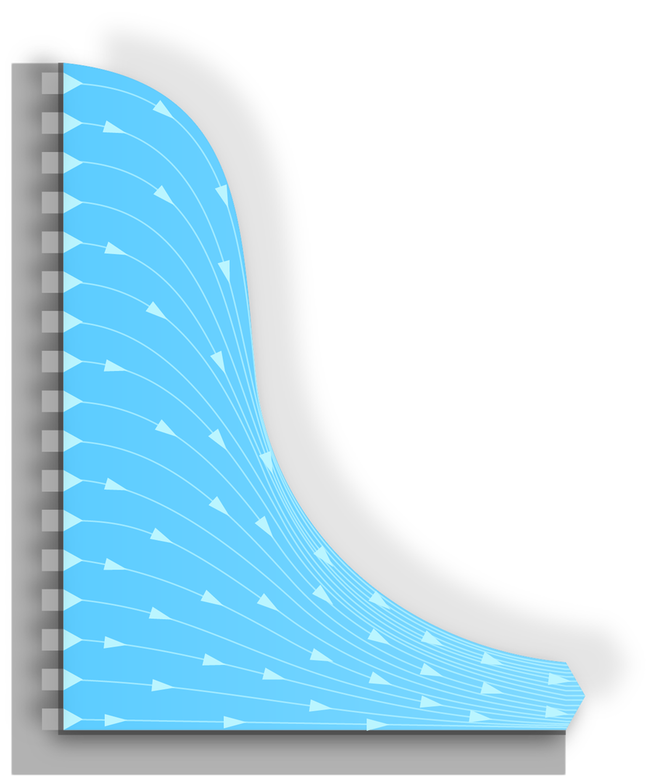

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLF sont équipés d'un panier en tôle perforée comme élément répartiteur; il répartit le débit d'air de soufflage de manière égale sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage à une ou trois directions

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLF sont équipés d'un panier en tôle perforée comme élément répartiteur; il répartit le débit d'air de soufflage de manière égale sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage à une ou trois directions

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour
