DIFFUSEURS À DÉPLACEMENT D'AIR QLV-360

CAISSON POLYGONE, DIFFUSION 360°, POUR LES ZONES DE CONFORT ET ZONES INDUSTRIELLES

Diffuseurs à déplacement d'air polygonaux avec soufflage omnidirectionnel

  • Diamètre de raccordement 160 - 630 mm, hauteur nominale 500 - 1750 mm
  • Plage de débit d'air 32 – 1157 l/s ou 116 – 4166 m³/h
  • Raccordement circulaire
  • Raccordement sur le dessus ou par le dessous
  • Redresseur de flux d'air intégré et élément répartiteur conique


Équipements et accessoires en option

  • Plaque pour montage au sol
  • Clapet pour équilibrage du débit d'air
  • Surface apparente de couleur RAL CLASSIC

Application

Application

  • Les diffuseurs à déplacement d'air de type QLV-360 sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Pour un montage libre
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage huit directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Dimensions nominales

  • ∅D : 160, 200, 250, 315, 400, 500, 630 mm
  • H : 500, 600, 800, 1000, 1250, 1500, 1750 mm

Application

  • Les diffuseurs à déplacement d'air de type QLV-360 sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Pour un montage libre
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage huit directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Dimensions nominales

  • ∅D : 160, 200, 250, 315, 400, 500, 630 mm
  • H : 500, 600, 800, 1000, 1250, 1500, 1750 mm

Description

Modèles

  • QLV-...-O : Raccordement sur le dessus
  • QLV-...-U : Raccordement par le dessous

Pièces et caractéristiques

  • Caisson polygonal
  • Élément répartiteur et redresseur du flux d'air qui assurent un soufflage uniforme
  • Joint à lèvre, en option pour QLV-360-O

Options associées

  • Clapet pour équilibrage du débit d'air

Accessoires

  • Joint à lèvre
  • Plaque pour montage au sol

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Protection supérieure, base et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • QLV-...-O : Raccordement sur le dessus
  • QLV-...-U : Raccordement par le dessous

Pièces et caractéristiques

  • Caisson polygonal
  • Élément répartiteur et redresseur du flux d'air qui assurent un soufflage uniforme
  • Joint à lèvre, en option pour QLV-360-O

Options associées

  • Clapet pour équilibrage du débit d'air

Accessoires

  • Joint à lèvre
  • Plaque pour montage au sol

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Protection supérieure, base et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

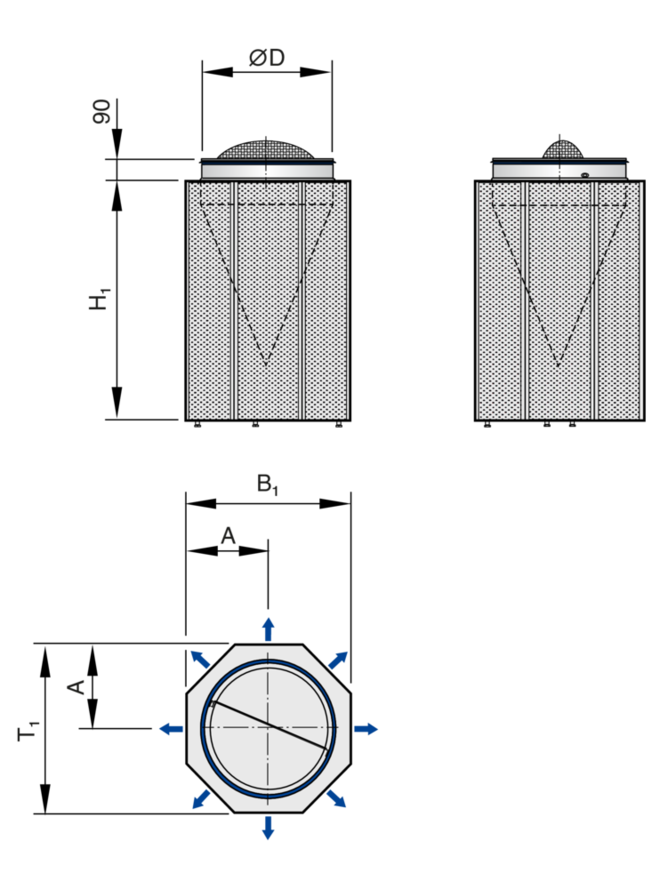

Schéma du QLV-360 avec raccordement circulaire sur le dessus
00110521_0.
① Façade
② Redresseur du flux d'air
③ Caisson
④ Élément répartiteur
⑤ Finition de bord
⑥ Collerette de raccordement
En option
⑦ Clapet de réglage pour équilibrage du débit
⑧ Joint à lèvre


00110521_0.
00128503_0
00128508_0

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLV-360 sont équipés d'un élément répartiteur et d'un redresseur du flux d'air qui assurent un débit d'air uniforme sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage huit directions (360°)

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLV-360 sont équipés d'un élément répartiteur et d'un redresseur du flux d'air qui assurent un débit d'air uniforme sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage huit directions (360°)

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour

trox_blau20

Dimensions nominales

160 × 500 à 630 × 1750 mm

 trox_blau20

Débit d'air minimal, à 0.1 m/s

32 –386 l/s ou 116 – 1389 m³/h

 trox_blau20

Débit d'air maximal, à 0,3 m/s

97 – 1157 l/s ou 348 – 4166 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–6 à –1 K

 trox_blau20

Niveau de puissance acoustique à 0.3 m/s

50 dB(A) max.

Dimensions nominales

160 × 500 à 630 × 1750 mm

Débit d'air minimal, à 0.1 m/s

32 –386 l/s ou 116 – 1389 m³/h

Débit d'air maximal, à 0,3 m/s

97 – 1157 l/s ou 348 – 4166 m³/h

Delta de température entre l'air soufflé et la température ambiante

–6 à –1 K

Niveau de puissance acoustique à 0.3 m/s

50 dB(A) max.


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

QLV-360, niveau de puissance acoustique, pression différentielle totale et zone de confort trox_blau20 Dimension nominale V V v0 Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Lnz trox_blau20 Dimension nominale V V v0 0° 0° 45° 45° 90° 90° Lnz trox_blau20 Dimension nominale V V v0 Δpt LWA Δpt LWA Δpt LWA Lnz trox_blau20 Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m trox_blau20

160 × 500

32

116

0,10

6

<15

9

<15

17

17

<

 trox_blau20

160 × 500

48

174

0,15

12

<15

20

20

38

28

<

 trox_blau20

160 × 500

64

232

0,20

22

21

35

28

68

36

<

 trox_blau20

160 × 500

97

348

0,30

50

32

79

40

152

48

<

 trox_blau20

200 × 500

39

140

0,10

4

<15

6

<15

10

<15

<

 trox_blau20

200 × 500

59

211

0,15

8

<15

12

15

24

24

<

 trox_blau20

200 × 500

78

281

0,20

14

<15

22

23

42

32

<

 trox_blau20

200 × 500

117

421

0,30

32

26

50

34

94

43

<

 trox_blau20

250 × 500

47

169

0,10

<3

<15

3

<15

6

<15

<

 trox_blau20

250 × 500

71

254

0,15

5

<15

8

<15

15

19

<

 trox_blau20

250 × 500

94

338

0,20

9

<15

14

17

26

27

<

 trox_blau20

250 × 500

141

508

0,30

20

20

31

29

58

38

<

 trox_blau20

160 × 600

39

139

0,10

7

<15

12

<15

24

21

<

 trox_blau20

160 × 600

58

209

0,15

16

17

28

25

53

33

<

 trox_blau20

160 × 600

77

278

0,20

29

25

49

33

94

41

<

 trox_blau20

160 × 600

116

417

0,30

65

37

111

45

212

52

<

 trox_blau20

200 × 600

47

168

0,10

5

<15

8

<15

15

17

<

 trox_blau20

200 × 600

70

253

0,15

10

<15

17

20

33

28

<

 trox_blau20

200 × 600

94

337

0,20

18

19

31

28

58

36

<

 trox_blau20

200 × 600

140

505

0,30

41

31

69

39

131

48

<

 trox_blau20

250 × 600

56

203

0,10

3

<15

5

<15

9

<15

<

 trox_blau20

250 × 600

85

305

0,15

6

<15

11

<15

20

23

<

 trox_blau20

250 × 600

113

406

0,20

11

<15

19

22

36

31

<

 trox_blau20

250 × 600

169

609

0,30

26

25

43

34

80

43

<

 trox_blau20

315 × 600

70

251

0,10

<3

<15

3

<15

6

<15

<

 trox_blau20

315 × 600

104

376

0,15

4

<15

7

<15

13

19

<

 trox_blau20

315 × 600

139

501

0,20

7

<15

12

17

22

27

<

 trox_blau20

315 × 600

209

752

0,30

17

19

28

28

50

38

<

 trox_blau20

160 × 800

52

185

0,10

12

<15

21

22

40

29

<

 trox_blau20

160 × 800

77

278

0,15

26

25

48

33

91

40

<

 trox_blau20

160 × 800

103

371

0,20

46

33

85

41

162

49

<

 trox_blau20

160 × 800

155

556

0,30

104

44

190

52

364

60

<

 trox_blau20

200 × 800

62

225

0,10

7

<15

13

16

25

24

<

 trox_blau20

200 × 800

94

337

0,15

16

19

29

28

56

36

<

 trox_blau20

200 × 800

125

449

0,20

29

27

52

36

99

44

<

 trox_blau20

200 × 800

187

674

0,30

64

39

117

47

223

55

<

 trox_blau20

250 × 800

75

271

0,10

4

<15

8

<15

15

20

<

 trox_blau20

250 × 800

113

406

0,15

10

<15

18

22

34

31

<

 trox_blau20

250 × 800

150

541

0,20

18

21

32

30

60

39

<

 trox_blau20

250 × 800

226

812

0,30

40

33

72

41

136

50

<

 trox_blau20

315 × 800

93

334

0,10

3

<15

5

<15

9

15

<

 trox_blau20

315 × 800

139

501

0,15

6

<15

11

17

21

26

<

 trox_blau20

315 × 800

186

668

0,20

11

15

20

25

38

35

<

 trox_blau20

315 × 800

278

1002

0,30

26

27

46

36

84

46

<

 trox_blau20

400 × 800

115

415

0,10

<3

<15

3

<15

6

<15

<

 trox_blau20

400 × 800

173

622

0,15

4

<15

7

<15

13

22

<

 trox_blau20

400 × 800

230

829

0,20

7

<15

13

19

23

30

<

 trox_blau20

400 × 800

346

1244

0,30

16

21

29

31

52

41

<

 trox_blau20

160 × 1000

64

232

0,10

17

19

32

28

62

35

0,8

 trox_blau20

160 × 1000

97

348

0,15

37

30

73

39

138

46

1,0

 trox_blau20

160 × 1000

129

464

0,20

66

39

129

47

246

54

<

 trox_blau20

160 × 1000

193

696

0,30

149

50

291

58

554

66

<

 trox_blau20

200 × 1000

78

281

0,10

10

<15

20

22

37

30

0,8

 trox_blau20

200 × 1000

117

421

0,15

23

25

45

34

84

41

1,0

 trox_blau20

200 × 1000

156

562

0,20

40

33

79

42

150

49

<

 trox_blau20

200 × 1000

234

842

0,30

91

44

178

53

337

61

<

 trox_blau20

250 × 1000

94

338

0,10

6

<15

12

17

23

25

0,8

 trox_blau20

250 × 1000

141

508

0,15

14

19

27

28

51

37

1,0

 trox_blau20

250 × 1000

188

677

0,20

25

27

48

36

91

45

<

 trox_blau20

250 × 1000

282

1015

0,30

56

38

109

47

204

56

<

 trox_blau20

315 × 1000

116

418

0,10

4

<15

8

<15

14

21

0,8

 trox_blau20

315 × 1000

174

626

0,15

9

<15

17

23

32

32

1,0

 trox_blau20

315 × 1000

232

835

0,20

16

21

30

31

56

40

<

 trox_blau20

315 × 1000

348

1253

0,30

35

33

68

42

126

52

<

 trox_blau20

400 × 1000

144

518

0,10

<3

<15

5

<15

9

16

0,8

 trox_blau20

400 × 1000

216

778

0,15

6

<15

11

17

19

27

1,0

 trox_blau20

400 × 1000

288

1037

0,20

10

15

19

25

34

36

<

 trox_blau20

400 × 1000

432

1555

0,30

22

27

42

37

77

47

<

 trox_blau20

500 × 1000

177

638

0,10

<3

<15

3

<15

6

<15

0,8

 trox_blau20

500 × 1000

266

957

0,15

4

<15

7

<15

12

23

1,0

 trox_blau20

500 × 1000

354

1276

0,20

6

<15

12

20

22

31

<

 trox_blau20

500 × 1000

532

1914

0,30

15

22

28

32

50

43

<

 trox_blau20

315 × 1250

145

522

0,10

6

<15

11

17

21

26

1,1

 trox_blau20

315 × 1250

218

783

0,15

12

19

26

29

48

38

1,4

 trox_blau20

315 × 1250

290

1044

0,20

22

27

46

37

85

46

1,6

 trox_blau20

315 × 1250

435

1566

0,30

50

39

103

48

190

57

2,0

 trox_blau20

400 × 1250

180

648

0,10

3

<15

7

<15

13

22

1,1

 trox_blau20

400 × 1250

270

972

0,15

8

<15

16

23

29

33

1,4

 trox_blau20

400 × 1250

360

1296

0,20

14

21

28

31

51

41

1,7

 trox_blau20

400 × 1250

540

1944

0,30

31

33

63

43

116

53

2,1

 trox_blau20

500 × 1250

222

797

0,10

<3

<15

5

<15

8

18

1,1

 trox_blau20

500 × 1250

332

1196

0,15

5

<15

10

18

18

29

1,4

 trox_blau20

500 × 1250

443

1595

0,20

9

16

18

26

33

37

1,7

 trox_blau20

500 × 1250

665

2392

0,30

20

27

41

38

74

48

2,1

 trox_blau20

630 × 1250

276

992

0,10

<3

<15

3

<15

5

<15

1,0

 trox_blau20

630 × 1250

413

1488

0,15

3

<15

7

<15

12

25

1,4

 trox_blau20

630 × 1250

551

1984

0,20

6

<15

12

21

21

33

1,6

 trox_blau20

630 × 1250

827

2975

0,30

13

22

27

33

47

44

2,1

 trox_blau20

400 × 1500

216

778

0,10

5

<15

10

17

18

27

1,5

 trox_blau20

400 × 1500

324

1166

0,15

10

18

22

28

40

38

1,9

 trox_blau20

400 × 1500

432

1555

0,20

18

26

39

36

72

46

2,2

 trox_blau20

400 × 1500

648

2333

0,30

41

37

88

47

162

57

2,8

 trox_blau20

500 × 1500

266

957

0,10

3

<15

6

<15

11

22

1,5

 trox_blau20

500 × 1500

399

1435

0,15

7

<15

14

23

26

34

1,9

 trox_blau20

500 × 1500

532

1914

0,20

12

21

25

31

46

42

2,3

 trox_blau20

500 × 1500

797

2871

0,30

26

32

57

43

103

53

2,9

 trox_blau20

630 × 1500

331

1190

0,10

<3

<15

4

<15

7

18

1,4

 trox_blau20

630 × 1500

496

1785

0,15

4

<15

9

18

16

29

1,8

 trox_blau20

630 × 1500

661

2380

0,20

8

15

16

26

29

38

2,3

 trox_blau20

630 × 1500

992

3570

0,30

17

27

36

37

65

49

3,0

 trox_blau20

630 × 1750

386

1389

0,10

<3

<15

5

<15

10

22

1,8

 trox_blau20

630 × 1750

579

2083

0,15

5

<15

12

22

21

34

2,5

 trox_blau20

630 × 1750

771

2777

0,20

10

19

21

30

38

42

3,2

 trox_blau20

630 × 1750

1157

4166

0,30

21

31

48

42

86

53

4,4

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K

QLV-360, niveau de puissance acoustique, pression différentielle totale et zone de confort

Dimension nominale V v0 Position du clapet de réglage Lnz
Dimension nominale V v0 0° 45° 90° Lnz
Dimension nominale V v0 Δpt LWA Δpt LWA Δpt LWA Lnz
Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m

160 × 500

32

116

0,10

6

<15

9

<15

17

17

<

160 × 500

48

174

0,15

12

<15

20

20

38

28

<

160 × 500

64

232

0,20

22

21

35

28

68

36

<

160 × 500

97

348

0,30

50

32

79

40

152

48

<

200 × 500

39

140

0,10

4

<15

6

<15

10

<15

<

200 × 500

59

211

0,15

8

<15

12

15

24

24

<

200 × 500

78

281

0,20

14

<15

22

23

42

32

<

200 × 500

117

421

0,30

32

26

50

34

94

43

<

250 × 500

47

169

0,10

<3

<15

3

<15

6

<15

<

250 × 500

71

254

0,15

5

<15

8

<15

15

19

<

250 × 500

94

338

0,20

9

<15

14

17

26

27

<

250 × 500

141

508

0,30

20

20

31

29

58

38

<

160 × 600

39

139

0,10

7

<15

12

<15

24

21

<

160 × 600

58

209

0,15

16

17

28

25

53

33

<

160 × 600

77

278

0,20

29

25

49

33

94

41

<

160 × 600

116

417

0,30

65

37

111

45

212

52

<

200 × 600

47

168

0,10

5

<15

8

<15

15

17

<

200 × 600

70

253

0,15

10

<15

17

20

33

28

<

200 × 600

94

337

0,20

18

19

31

28

58

36

<

200 × 600

140

505

0,30

41

31

69

39

131

48

<

250 × 600

56

203

0,10

3

<15

5

<15

9

<15

<

250 × 600

85

305

0,15

6

<15

11

<15

20

23

<

250 × 600

113

406

0,20

11

<15

19

22

36

31

<

250 × 600

169

609

0,30

26

25

43

34

80

43

<

315 × 600

70

251

0,10

<3

<15

3

<15

6

<15

<

315 × 600

104

376

0,15

4

<15

7

<15

13

19

<

315 × 600

139

501

0,20

7

<15

12

17

22

27

<

315 × 600

209

752

0,30

17

19

28

28

50

38

<

160 × 800

52

185

0,10

12

<15

21

22

40

29

<

160 × 800

77

278

0,15

26

25

48

33

91

40

<

160 × 800

103

371

0,20

46

33

85

41

162

49

<

160 × 800

155

556

0,30

104

44

190

52

364

60

<

200 × 800

62

225

0,10

7

<15

13

16

25

24

<

200 × 800

94

337

0,15

16

19

29

28

56

36

<

200 × 800

125

449

0,20

29

27

52

36

99

44

<

200 × 800

187

674

0,30

64

39

117

47

223

55

<

250 × 800

75

271

0,10

4

<15

8

<15

15

20

<

250 × 800

113

406

0,15

10

<15

18

22

34

31

<

250 × 800

150

541

0,20

18

21

32

30

60

39

<

250 × 800

226

812

0,30

40

33

72

41

136

50

<

315 × 800

93

334

0,10

3

<15

5

<15

9

15

<

315 × 800

139

501

0,15

6

<15

11

17

21

26

<

315 × 800

186

668

0,20

11

15

20

25

38

35

<

315 × 800

278

1002

0,30

26

27

46

36

84

46

<

400 × 800

115

415

0,10

<3

<15

3

<15

6

<15

<

400 × 800

173

622

0,15

4

<15

7

<15

13

22

<

400 × 800

230

829

0,20

7

<15

13

19

23

30

<

400 × 800

346

1244

0,30

16

21

29

31

52

41

<

160 × 1000

64

232

0,10

17

19

32

28

62

35

0,8

160 × 1000

97

348

0,15

37

30

73

39

138

46

1,0

160 × 1000

129

464

0,20

66

39

129

47

246

54

<

160 × 1000

193

696

0,30

149

50

291

58

554

66

<

200 × 1000

78

281

0,10

10

<15

20

22

37

30

0,8

200 × 1000

117

421

0,15

23

25

45

34

84

41

1,0

200 × 1000

156

562

0,20

40

33

79

42

150

49

<

200 × 1000

234

842

0,30

91

44

178

53

337

61

<

250 × 1000

94

338

0,10

6

<15

12

17

23

25

0,8

250 × 1000

141

508

0,15

14

19

27

28

51

37

1,0

250 × 1000

188

677

0,20

25

27

48

36

91

45

<

250 × 1000

282

1015

0,30

56

38

109

47

204

56

<

315 × 1000

116

418

0,10

4

<15

8

<15

14

21

0,8

315 × 1000

174

626

0,15

9

<15

17

23

32

32

1,0

315 × 1000

232

835

0,20

16

21

30

31

56

40

<

315 × 1000

348

1253

0,30

35

33

68

42

126

52

<

400 × 1000

144

518

0,10

<3

<15

5

<15

9

16

0,8

400 × 1000

216

778

0,15

6

<15

11

17

19

27

1,0

400 × 1000

288

1037

0,20

10

15

19

25

34

36

<

400 × 1000

432

1555

0,30

22

27

42

37

77

47

<

500 × 1000

177

638

0,10

<3

<15

3

<15

6

<15

0,8

500 × 1000

266

957

0,15

4

<15

7

<15

12

23

1,0

500 × 1000

354

1276

0,20

6

<15

12

20

22

31

<

500 × 1000

532

1914

0,30

15

22

28

32

50

43

<

315 × 1250

145

522

0,10

6

<15

11

17

21

26

1,1

315 × 1250

218

783

0,15

12

19

26

29

48

38

1,4

315 × 1250

290

1044

0,20

22

27

46

37

85

46

1,6

315 × 1250

435

1566

0,30

50

39

103

48

190

57

2,0

400 × 1250

180

648

0,10

3

<15

7

<15

13

22

1,1

400 × 1250

270

972

0,15

8

<15

16

23

29

33

1,4

400 × 1250

360

1296

0,20

14

21

28

31

51

41

1,7

400 × 1250

540

1944

0,30

31

33

63

43

116

53

2,1

500 × 1250

222

797

0,10

<3

<15

5

<15

8

18

1,1

500 × 1250

332

1196

0,15

5

<15

10

18

18

29

1,4

500 × 1250

443

1595

0,20

9

16

18

26

33

37

1,7

500 × 1250

665

2392

0,30

20

27

41

38

74

48

2,1

630 × 1250

276

992

0,10

<3

<15

3

<15

5

<15

1,0

630 × 1250

413

1488

0,15

3

<15

7

<15

12

25

1,4

630 × 1250

551

1984

0,20

6

<15

12

21

21

33

1,6

630 × 1250

827

2975

0,30

13

22

27

33

47

44

2,1

400 × 1500

216

778

0,10

5

<15

10

17

18

27

1,5

400 × 1500

324

1166

0,15

10

18

22

28

40

38

1,9

400 × 1500

432

1555

0,20

18

26

39

36

72

46

2,2

400 × 1500

648

2333

0,30

41

37

88

47

162

57

2,8

500 × 1500

266

957

0,10

3

<15

6

<15

11

22

1,5

500 × 1500

399

1435

0,15

7

<15

14

23

26

34

1,9

500 × 1500

532

1914

0,20

12

21

25

31

46

42

2,3

500 × 1500

797

2871

0,30

26

32

57

43

103

53

2,9

630 × 1500

331

1190

0,10

<3

<15

4

<15

7

18

1,4

630 × 1500

496

1785

0,15

4

<15

9

18

16

29

1,8

630 × 1500

661

2380

0,20

8

15

16

26

29

38

2,3

630 × 1500

992

3570

0,30

17

27

36

37

65

49

3,0

630 × 1750

386

1389

0,10

<3

<15

5

<15

10

22

1,8

630 × 1750

579

2083

0,15

5

<15

12

22

21

34

2,5

630 × 1750

771

2777

0,20

10

19

21

30

38

42

3,2

630 × 1750

1157

4166

0,30

21

31

48

42

86

53

4,4

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K


Diffuseurs à déplacement d'air pour un soufflage près du sol, adaptés aux zones de confort et zones industrielles avec des exigences particulières en matière d'architecture et de design.

Avec un soufflage huit directions (360°) pour ventilation à déplacement d'air à faible induction Caisson polygonal pour un montage auto-porté

Composant prêt à installer qui consiste en un caisson avec raccordement sur le dessus et par le dessous, un panier en tôle perforée comme élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme, et une façade de diffuseur en tôle perforée.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage huit directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Matériaux et finitions

  • Protection supérieure, base et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Données techniques

  • Dimensions nominales : 160 × 500 à 630 × 1750 mm
  • Débit d'air minimal, à 0.1 m/s : 32 – 386 l/s ou 116 – 1389 m³/h
  • Débit d'air maximal, à 0.3 m/s : 97 – 1157 l/s ou 348 – 4166 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à -1 K
  • Niveau de puissance acoustique, à 0,3 m/s : 50 dB(A) max.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs à déplacement d'air pour un soufflage près du sol, adaptés aux zones de confort et zones industrielles avec des exigences particulières en matière d'architecture et de design.

Avec un soufflage huit directions (360°) pour ventilation à déplacement d'air à faible induction Caisson polygonal pour un montage auto-porté

Composant prêt à installer qui consiste en un caisson avec raccordement sur le dessus et par le dessous, un panier en tôle perforée comme élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme, et une façade de diffuseur en tôle perforée.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage huit directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Matériaux et finitions

  • Protection supérieure, base et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Données techniques

  • Dimensions nominales : 160 × 500 à 630 × 1750 mm
  • Débit d'air minimal, à 0.1 m/s : 32 – 386 l/s ou 116 – 1389 m³/h
  • Débit d'air maximal, à 0.3 m/s : 97 – 1157 l/s ou 348 – 4166 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à -1 K
  • Niveau de puissance acoustique, à 0,3 m/s : 50 dB(A) max.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00173828_0

 Type
QLV-360       Diffuseur à déplacement d'air

 Raccordement
       Raccordement circulaire
O       Au dessus
U       En dessous

Clapet pour équilibrage du débit d'air
Aucune indication : sans
M       Avec

Joint à lèvre
Aucune indication : sans
L       Avec (seulement pour modèle avec raccordement au dessus).
       Les modèles avec raccordement en dessous sont toujours muni d'un joint à lèvre



 Dimensions nominales [mm]
       ∅D × H
       Diamètre piquage × hauteur nominale

 Fixation
Aucune indication : sans
B0       Plaque de base

 Surface apparente
       Aucune indication : laquée
       RAL 9010, blanc pur
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC
S7       Sans revêtement (acier galvanisé, aluminium non traité)

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : QLV–360–U/250×500/P1-RAL 9016

Raccordement

Raccordement circulaire par le dessous

Clapet pour équilibrage du débit d'air

Sans

Joint à lèvre

Sans

Dimension nominale

250 × 500 mm

Fixation

Sans

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Accessoires, Dimensions et poids

  • Accessoires
  • Dimensions et poids

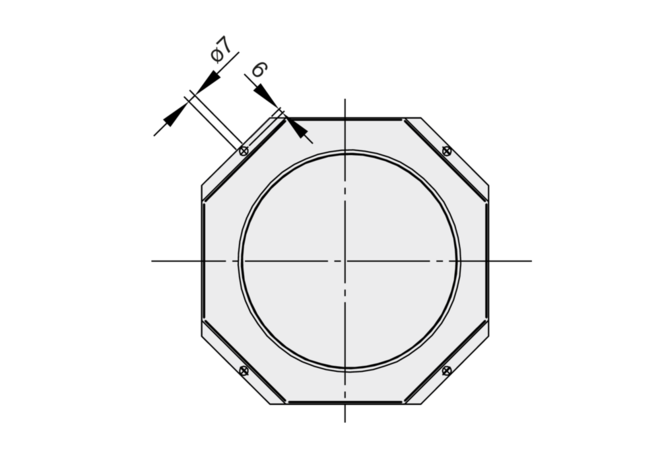

Plaque de base 00224235_0


QLV-360-U
00117642_0...


00117642_0...
00117636_0..

La taille nominale (largeur nominale × hauteur nominale) est égale à l'ouverture de soufflage

QLV-360

La taille nominale (largeur nominale × hauteur nominale) est égale à l'ouverture de soufflage

Détails du montage, Informations de base et nomenclature

  • Détails du montage
  • Informations de base et nomenclature
Plaque de base 00224235_0


Montage et mise en service

  • Avec une ventilation à déplacement et un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage

Montage et mise en service

  • Avec une ventilation à déplacement et un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage

Dimensions principales

B₁ [mm]

Largeur de la façade

B₄ [mm]

Largeur de la collerette rectangulaire

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre du caisson

H₁ [mm]

Hauteur de la façade

T₁ [mm]

Profondeur du caisson

T₄ [mm]

Profondeur de la collerette rectangulaire

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

v0 [m/s]

Vitesse théorique de sortie d'air

Lnz [m]

Zone de confort

La zone proche est d'au moins 0,5 m, indépendamment de la vitesse du flux d'air

À la distance Lnz la vitesse du courant d'air est de 0,2 m / s maximum, mesurée à 0,1 m au-dessus du sol

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

B₁ [mm]

Largeur de la façade

B₄ [mm]

Largeur de la collerette rectangulaire

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre du caisson

H₁ [mm]

Hauteur de la façade

T₁ [mm]

Profondeur du caisson

T₄ [mm]

Profondeur de la collerette rectangulaire

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

v0 [m/s]

Vitesse théorique de sortie d'air

Lnz [m]

Zone de confort

La zone proche est d'au moins 0,5 m, indépendamment de la vitesse du flux d'air

À la distance Lnz la vitesse du courant d'air est de 0,2 m / s maximum, mesurée à 0,1 m au-dessus du sol

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure Technique Série QLV-360

    Brochure Technique 1000 ko pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
