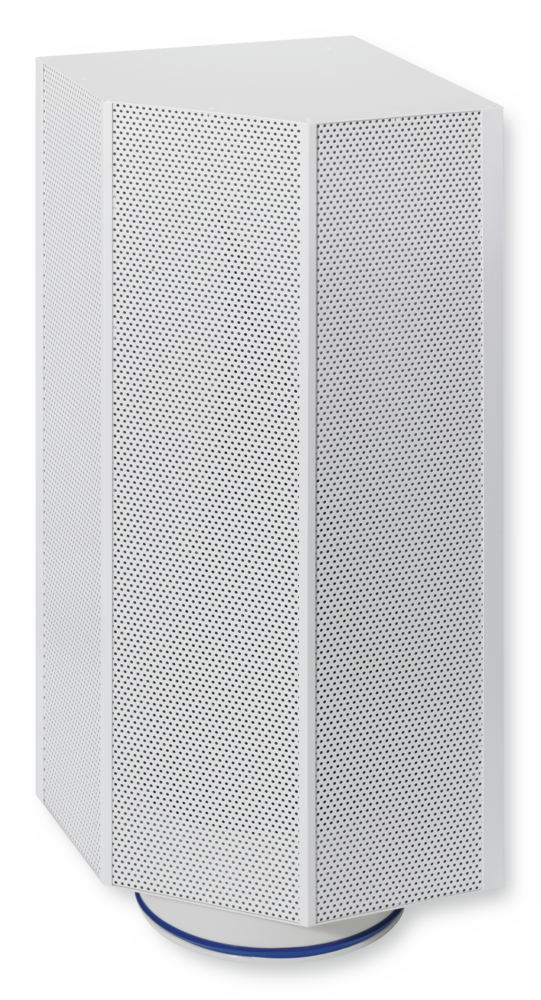

DIFFUSEURS À DÉPLACEMENT D'AIR QLV

CAISSON POLYGONE, DIFFUSION D'AIR 90° OU 180°, POUR LES ZONES DE CONFORT ET ZONES INDUSTRIELLES

Diffuseurs à déplacement d'air polygonaux

  • Diamètre de raccordement 160 - 630 mm, hauteur nominale 500 - 1750 mm
  • Plage de débit d'air 17 – 915 l/s ou 62 – 3295 m³/h
  • Perforation standard
  • Raccordement circulaire
  • Raccordement sur le dessus ou par le dessous
  • Redresseur de flux d'air intégré et élément répartiteur conique


Équipements et accessoires en option

  • Montage mural
  • Clapet pour équilibrage du débit d'air
  • Surface apparente de couleur RAL CLASSIC

Application

Application

  • Les diffuseurs à déplacement d'air de type QLV sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Installation au sol, murale ou dans les angles
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage à trois ou cinq directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Dimensions nominales

  • ∅D : 160, 200, 250, 315, 400, 500, 630 mm
  • H : 500, 600, 800, 1000, 1250, 1500, 1750 mm

Application

  • Les diffuseurs à déplacement d'air de type QLV sont utilisés pour le soufflage dans les zones industrielles et de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Installation au sol, murale ou dans les angles
  • Flux d'air à faible vitesse, à l'origine de faibles niveaux d'induction et entraînant une ventilation par déplacement à faible turbulence
  • Excellente qualité d'air dans la zone de séjour
  • Ventilation et climatisation économiques et sans courant d'air, même dans les espaces intérieurs de grand volume tels que les ateliers ou les auditoriums, avec plusieurs diffuseurs à déplacement d'air disposés de façon régulière
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –6 à -1 K

Caractéristiques spéciales

  • Soufflage à trois ou cinq directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Dimensions nominales

  • ∅D : 160, 200, 250, 315, 400, 500, 630 mm
  • H : 500, 600, 800, 1000, 1250, 1500, 1750 mm

Description

Modèles

  • QLV-90 : soufflage 90°
  • QLV-180 : soufflage 180°
  • QLV-...-O : Raccordement sur le dessus
  • QLV-...-U : Raccordement par le dessous

Pièces et caractéristiques

  • Caisson polygonal
  • Élément répartiteur et redresseur du flux d'air qui assurent un soufflage uniforme
  • Joint à lèvre, en option pour QLV-...-O

Options associées

  • Clapet pour équilibrage du débit d'air

Accessoires

  • Joint à lèvre
  • Montage mural

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Protection supérieure, base, collerette et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • QLV-90 : soufflage 90°
  • QLV-180 : soufflage 180°
  • QLV-...-O : Raccordement sur le dessus
  • QLV-...-U : Raccordement par le dessous

Pièces et caractéristiques

  • Caisson polygonal
  • Élément répartiteur et redresseur du flux d'air qui assurent un soufflage uniforme
  • Joint à lèvre, en option pour QLV-...-O

Options associées

  • Clapet pour équilibrage du débit d'air

Accessoires

  • Joint à lèvre
  • Montage mural

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Protection supérieure, base, collerette et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande
Schéma du QLV-90 avec raccordement circulaire sur le dessus
00110057_0..
① Façade
② Redresseur du flux d'air
③ Caisson
④ Élément répartiteur
⑤ Finition de bord
⑥ Collerette de raccordement
⑦ Support pour fixation murale du diffuseur
En option
⑧ Clapet pour équilibrage du débit d'air
⑨ Joint à lèvres


00110057_0..
00110199_0..
00128503_0
00128508_0

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLV comprennent un élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage trois directions (90°) ou cinq directions (180°)

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour

Fonctionnement

Les diffuseurs à déplacement d'air soufflent l'air du système de climatisation avec une faible vitesse et vers le plancher. Le flux d'air à faible turbulence crée une nappe d'air neuf qui couvre toute la surface du sol. L'apport de chaleur des personnes et d'autres sources de chaleur fait monter l'air neuf et crée des conditions confortables dans la zone de séjour.

Ce type de ventilation, sans courant d'air et économique, convient également aux espaces intérieurs de grand volume, comme les auditoriums et grands magasins, avec plusieurs unités régulièrement disposées.

La ventilation par déplacement se caractérise par des vitesses d'air peu élevées et une faible turbulence. La qualité d'air est très élevée dans la zone de séjour.

La ventilation à déplacement d'air avec un soufflage près du plancher convient uniquement au refroidissement. Delta maximal de température entre l'air soufflé et la température ambiante [K]

Les diffuseurs à déplacement d'air de type QLV comprennent un élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme sur toute la surface du diffuseur. La façade du diffuseur en tôle perforée aide à répartir davantage le flux d'air. Soufflage trois directions (90°) ou cinq directions (180°)

Avec une ventilation par déplacement, c'est-à-dire un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour

trox_blau20

Dimensions nominales

160 × 500 à 630 × 1750 mm

 trox_blau20

Débit d'air minimal, à 0.1 m/s

17 – 305 l/s ou 62 – 1098 m³/h

 trox_blau20

Débit d'air maximal, à 0,3 m/s

52 – 915 l/s ou 185 – 3295 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–6 à –1 K

 trox_blau20

Niveau de puissance acoustique à 0.3 m/s

43 dB(A) max.

Dimensions nominales

160 × 500 à 630 × 1750 mm

Débit d'air minimal, à 0.1 m/s

17 – 305 l/s ou 62 – 1098 m³/h

Débit d'air maximal, à 0,3 m/s

52 – 915 l/s ou 185 – 3295 m³/h

Delta de température entre l'air soufflé et la température ambiante

–6 à –1 K

Niveau de puissance acoustique à 0.3 m/s

43 dB(A) max.


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

QLV-90, niveau de puissance acoustique, pression différentielle totale et zone de confort trox_blau20 Dimension nominale V V v0 Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Lnz trox_blau20 Dimension nominale V V v0 0° 0° 45° 45° 90° 90° Lnz trox_blau20 Dimension nominale V V v0 Δpt LWA Δpt LWA Δpt LWA Lnz trox_blau20 Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m trox_blau20

160 × 500

17

62

0,10

<3

<15

3

<15

5

<15

<

 trox_blau20

160 × 500

26

93

0,15

4

<15

6

<15

11

<15

<

 trox_blau20

160 × 500

34

124

0,20

7

<15

11

<15

20

16

<

 trox_blau20

160 × 500

52

185

0,30

16

<15

25

21

45

28

<

 trox_blau20

200 × 500

21

75

0,10

<3

<15

<3

<15

3

<15

<

 trox_blau20

200 × 500

31

113

0,15

3

<15

4

<15

7

<15

<

 trox_blau20

200 × 500

42

151

0,20

4

<15

7

<15

13

<15

<

 trox_blau20

200 × 500

63

226

0,30

10

<15

17

16

28

23

<

 trox_blau20

250 × 500

26

92

0,10

<3

<15

<3

<15

<3

<15

<

 trox_blau20

250 × 500

39

139

0,15

<3

<15

3

<15

5

<15

<

 trox_blau20

250 × 500

51

185

0,20

3

<15

5

<15

8

<15

<

 trox_blau20

250 × 500

77

277

0,30

7

<15

11

<15

18

19

<

 trox_blau20

160 × 600

21

74

0,10

<3

<15

4

<15

7

<15

<

 trox_blau20

160 × 600

31

111

0,15

5

<15

9

<15

16

<15

<

 trox_blau20

160 × 600

41

149

0,20

9

<15

16

<15

28

21

<

 trox_blau20

160 × 600

62

223

0,30

20

19

35

26

62

32

<

 trox_blau20

200 × 600

25

91

0,10

<3

<15

<3

<15

4

<15

<

 trox_blau20

200 × 600

38

136

0,15

3

<15

6

<15

10

<15

<

 trox_blau20

200 × 600

50

181

0,20

6

<15

10

<15

17

16

<

 trox_blau20

200 × 600

75

272

0,30

13

<15

22

21

39

28

<

 trox_blau20

250 × 600

31

111

0,10

<3

<15

<3

<15

3

<15

<

 trox_blau20

250 × 600

46

167

0,15

<3

<15

4

<15

6

<15

<

 trox_blau20

250 × 600

62

222

0,20

4

<15

7

<15

11

<15

<

 trox_blau20

250 × 600

93

333

0,30

9

<15

15

16

25

23

<

 trox_blau20

315 × 600

38

138

0,10

<3

<15

<3

<15

<3

<15

<

 trox_blau20

315 × 600

57

206

0,15

<3

<15

<3

<15

4

<15

<

 trox_blau20

315 × 600

76

275

0,20

3

<15

4

<15

7

<15

<

 trox_blau20

315 × 600

115

413

0,30

6

<15

10

<15

16

19

<

 trox_blau20

160 × 800

28

99

0,10

4

<15

7

<15

12

<15

<

 trox_blau20

160 × 800

41

149

0,15

8

<15

15

<15

27

20

<

 trox_blau20

160 × 800

55

198

0,20

14

<15

26

23

47

28

<

 trox_blau20

160 × 800

83

298

0,30

32

26

59

34

107

40

<

 trox_blau20

200 × 800

34

121

0,10

<3

<15

4

<15

7

<15

<

 trox_blau20

200 × 800

50

181

0,15

5

<15

9

<15

17

16

<

 trox_blau20

200 × 800

67

242

0,20

9

<15

17

17

30

24

<

 trox_blau20

200 × 800

101

363

0,30

20

21

38

29

66

35

<

 trox_blau20

250 × 800

41

148

0,10

<3

<15

3

<15

5

<15

<

 trox_blau20

250 × 800

62

223

0,15

3

<15

6

<15

11

<15

<

 trox_blau20

250 × 800

82

297

0,20

6

<15

11

<15

19

20

<

 trox_blau20

250 × 800

124

445

0,30

13

16

24

24

42

31

<

 trox_blau20

315 × 800

51

184

0,10

<3

<15

<3

<15

3

<15

<

 trox_blau20

315 × 800

77

276

0,15

<3

<15

4

<15

7

<15

<

 trox_blau20

315 × 800

102

367

0,20

4

<15

7

<15

12

15

<

 trox_blau20

315 × 800

153

551

0,30

9

<15

16

18

27

27

<

 trox_blau20

400 × 800

64

230

0,10

<3

<15

<3

<15

<3

<15

<

 trox_blau20

400 × 800

96

344

0,15

<3

<15

3

<15

4

<15

<

 trox_blau20

400 × 800

128

459

0,20

<3

<15

5

<15

7

<15

<

 trox_blau20

400 × 800

191

689

0,30

6

<15

10

<15

17

22

<

 trox_blau20

160 × 1000

34

124

0,10

5

<15

10

<15

18

<15

0,8

 trox_blau20

160 × 1000

52

186

0,15

11

<15

22

21

40

26

1,0

 trox_blau20

160 × 1000

69

248

0,20

20

21

40

29

72

34

<

 trox_blau20

160 × 1000

103

373

0,30

46

32

89

40

162

45

<

 trox_blau20

200 × 1000

42

151

0,10

3

<15

6

<15

11

<15

0,8

 trox_blau20

200 × 1000

63

227

0,15

7

<15

14

15

25

22

1,0

 trox_blau20

200 × 1000

84

303

0,20

13

15

25

23

45

30

<

 trox_blau20

200 × 1000

126

454

0,30

29

27

56

35

100

41

<

 trox_blau20

250 × 1000

52

186

0,10

<3

<15

4

<15

7

<15

0,8

 trox_blau20

250 × 1000

77

279

0,15

5

<15

9

<15

16

17

1,0

 trox_blau20

250 × 1000

103

372

0,20

8

<15

16

18

28

25

<

 trox_blau20

250 × 1000

155

557

0,30

18

21

36

30

63

37

<

 trox_blau20

315 × 1000

64

230

0,10

<3

<15

3

<15

4

<15

0,8

 trox_blau20

315 × 1000

96

345

0,15

3

<15

6

<15

10

<15

1,0

 trox_blau20

315 × 1000

128

460

0,20

5

<15

10

<15

18

21

<

 trox_blau20

315 × 1000

192

690

0,30

12

16

23

24

40

32

<

 trox_blau20

400 × 1000

80

287

0,10

<3

<15

<3

<15

3

<15

0,8

 trox_blau20

400 × 1000

120

431

0,15

<3

<15

4

<15

6

<15

1,0

 trox_blau20

400 × 1000

160

574

0,20

3

<15

7

<15

11

17

<

 trox_blau20

400 × 1000

239

862

0,30

8

<15

15

19

25

28

<

 trox_blau20

500 × 1000

98

354

0,10

<3

<15

<3

<15

<3

<15

0,8

 trox_blau20

500 × 1000

147

531

0,15

<3

<15

3

<15

4

<15

1,0

 trox_blau20

500 × 1000

197

708

0,20

<3

<15

4

<15

7

<15

<

 trox_blau20

500 × 1000

295

1062

0,30

5

<15

10

<15

16

24

<

 trox_blau20

315 × 1250

80

288

0,10

<3

<15

4

<15

7

<15

1,1

 trox_blau20

315 × 1250

120

431

0,15

4

<15

9

<15

15

19

1,4

 trox_blau20

315 × 1250

160

575

0,20

7

<15

15

19

26

27

1,6

 trox_blau20

315 × 1250

240

863

0,30

16

22

34

30

60

38

2,0

 trox_blau20

400 × 1250

100

359

0,10

<3

<15

<3

<15

4

<15

1,1

 trox_blau20

400 × 1250

150

539

0,15

3

<15

5

<15

9

<15

1,4

 trox_blau20

400 × 1250

200

719

0,20

5

<15

10

<15

16

22

1,6

 trox_blau20

400 × 1250

299

1078

0,30

10

16

22

25

37

34

2,0

 trox_blau20

500 × 1250

123

443

0,10

<3

<15

<3

<15

3

<15

1,1

 trox_blau20

500 × 1250

184

664

0,15

<3

<15

4

<15

6

<15

1,4

 trox_blau20

500 × 1250

246

886

0,20

3

<15

6

<15

11

18

1,6

 trox_blau20

500 × 1250

369

1328

0,30

7

<15

15

20

24

30

2,0

 trox_blau20

630 × 1250

153

551

0,10

<3

<15

<3

<15

<3

<15

1,1

 trox_blau20

630 × 1250

230

827

0,15

<3

<15

<3

<15

4

<15

1,4

 trox_blau20

630 × 1250

306

1103

0,20

<3

<15

4

<15

7

<15

1,6

 trox_blau20

630 × 1250

459

1654

0,30

5

<15

10

15

15

25

2,0

 trox_blau20

400 × 1500

120

432

0,10

<3

<15

3

<15

6

<15

1,5

 trox_blau20

400 × 1500

180

647

0,15

3

<15

8

<15

13

19

1,8

 trox_blau20

400 × 1500

240

863

0,20

6

<15

13

19

23

27

2,1

 trox_blau20

400 × 1500

360

1295

0,30

14

21

30

30

51

38

2,7

 trox_blau20

500 × 1500

148

532

0,10

<3

<15

<3

<15

4

<15

1,5

 trox_blau20

500 × 1500

222

797

0,15

<3

<15

5

<15

8

<15

1,8

 trox_blau20

500 × 1500

295

1063

0,20

4

<15

9

<15

15

23

2,1

 trox_blau20

500 × 1500

443

1595

0,30

9

15

20

25

33

34

2,7

 trox_blau20

630 × 1500

184

662

0,10

<3

<15

<3

<15

<3

<15

1,5

 trox_blau20

630 × 1500

276

993

0,15

<3

<15

3

<15

5

<15

1,8

 trox_blau20

630 × 1500

368

1324

0,20

3

<15

6

<15

9

19

2,1

 trox_blau20

630 × 1500

552

1986

0,30

6

<15

13

20

21

30

2,7

 trox_blau20

630 × 1750

215

773

0,10

<3

<15

<3

<15

3

<15

1,9

 trox_blau20

630 × 1750

322

1159

0,15

<3

<15

4

<15

7

<15

2,4

 trox_blau20

630 × 1750

429

1545

0,20

3

<15

8

<15

12

23

2,8

 trox_blau20

630 × 1750

644

2318

0,30

7

<15

17

24

28

34

3,6

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K

QLV-180, niveau de puissance acoustique, pression différentielle totale et zone de confort trox_blau20 Dimension nominale V V v0 Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Lnz trox_blau20 Dimension nominale V V v0 0° 0° 45° 45° 90° 90° Lnz trox_blau20 Dimension nominale V V v0 Δpt LWA Δpt LWA Δpt LWA Lnz trox_blau20 Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m trox_blau20

160 × 500

25

89

0,10

3

<15

5

<15

10

<15

<

 trox_blau20

160 × 500

37

134

0,15

8

<15

12

<15

23

20

<

 trox_blau20

160 × 500

49

178

0,20

13

<15

22

21

40

28

<

 trox_blau20

160 × 500

74

267

0,30

30

25

49

32

91

39

<

 trox_blau20

200 × 500

30

108

0,10

<3

<15

3

<15

6

<15

<

 trox_blau20

200 × 500

45

162

0,15

5

<15

8

<15

14

15

<

 trox_blau20

200 × 500

60

217

0,20

9

<15

14

15

25

23

<

 trox_blau20

200 × 500

90

325

0,30

19

19

31

27

57

35

<

 trox_blau20

250 × 500

37

132

0,10

<3

<15

<3

<15

4

<15

<

 trox_blau20

250 × 500

55

198

0,15

3

<15

5

<15

9

<15

<

 trox_blau20

250 × 500

73

263

0,20

6

<15

9

<15

16

19

<

 trox_blau20

250 × 500

110

395

0,30

13

<15

20

21

36

30

<

 trox_blau20

160 × 600

30

107

0,10

4

<15

8

<15

14

<15

<

 trox_blau20

160 × 600

45

160

0,15

10

<15

17

17

32

24

<

 trox_blau20

160 × 600

59

214

0,20

17

18

30

26

56

32

<

 trox_blau20

160 × 600

89

320

0,30

39

29

68

37

126

44

<

 trox_blau20

200 × 600

36

130

0,10

3

<15

5

<15

9

<15

<

 trox_blau20

200 × 600

54

195

0,15

6

<15

11

<15

20

20

<

 trox_blau20

200 × 600

72

260

0,20

11

<15

19

20

35

28

<

 trox_blau20

200 × 600

108

390

0,30

25

24

43

32

79

39

<

 trox_blau20

250 × 600

44

158

0,10

<3

<15

3

<15

5

<15

<

 trox_blau20

250 × 600

66

237

0,15

4

<15

7

<15

12

15

<

 trox_blau20

250 × 600

88

316

0,20

7

<15

12

<15

22

23

<

 trox_blau20

250 × 600

132

474

0,30

16

18

27

26

49

35

<

 trox_blau20

315 × 600

54

196

0,10

<3

<15

<3

<15

3

<15

<

 trox_blau20

315 × 600

82

294

0,15

3

<15

4

<15

8

<15

<

 trox_blau20

315 × 600

109

391

0,20

5

<15

8

<15

14

19

<

 trox_blau20

315 × 600

163

587

0,30

11

<15

18

21

31

30

<

 trox_blau20

160 × 800

40

142

0,10

7

<15

13

<15

24

21

<

 trox_blau20

160 × 800

59

214

0,15

16

17

29

25

54

32

<

 trox_blau20

160 × 800

79

285

0,20

28

25

51

33

96

40

<

 trox_blau20

160 × 800

119

427

0,30

63

37

116

45

216

51

<

 trox_blau20

200 × 800

48

173

0,10

4

<15

8

<15

15

16

<

 trox_blau20

200 × 800

72

260

0,15

10

<15

18

20

33

27

<

 trox_blau20

200 × 800

96

346

0,20

18

20

32

28

59

36

<

 trox_blau20

200 × 800

144

520

0,30

39

31

72

39

134

47

<

 trox_blau20

250 × 800

59

211

0,10

3

<15

5

<15

9

<15

<

 trox_blau20

250 × 800

88

316

0,15

6

<15

11

<15

21

23

<

 trox_blau20

250 × 800

117

421

0,20

11

<15

20

23

37

31

<

 trox_blau20

250 × 800

176

632

0,30

25

26

46

34

83

42

<

 trox_blau20

315 × 800

72

261

0,10

<3

<15

3

<15

6

<15

<

 trox_blau20

315 × 800

109

391

0,15

4

<15

7

<15

13

19

<

 trox_blau20

315 × 800

145

522

0,20

7

<15

13

18

23

27

<

 trox_blau20

315 × 800

217

783

0,30

16

20

29

29

52

38

<

 trox_blau20

400 × 800

91

326

0,10

<3

<15

<3

<15

4

<15

<

 trox_blau20

400 × 800

136

489

0,15

3

<15

5

<15

8

<15

<

 trox_blau20

400 × 800

181

652

0,20

5

<15

8

<15

15

22

<

 trox_blau20

400 × 800

272

978

0,30

10

<15

19

24

33

33

<

 trox_blau20

160 × 1000

49

178

0,10

10

<15

20

20

37

26

0,8

 trox_blau20

160 × 1000

74

267

0,15

22

23

44

31

82

38

1,0

 trox_blau20

160 × 1000

99

356

0,20

40

31

78

39

146

46

<

 trox_blau20

160 × 1000

148

534

0,30

90

43

176

51

329

57

<

 trox_blau20

200 × 1000

60

217

0,10

6

<15

12

<15

22

22

0,8

 trox_blau20

200 × 1000

90

325

0,15

14

17

27

26

51

33

1,0

 trox_blau20

200 × 1000

120

433

0,20

25

25

49

34

90

41

<

 trox_blau20

200 × 1000

180

650

0,30

56

37

109

45

202

53

<

 trox_blau20

250 × 1000

73

263

0,10

4

<15

8

<15

14

17

0,8

 trox_blau20

250 × 1000

110

395

0,15

9

<15

17

21

31

29

1,0

 trox_blau20

250 × 1000

146

527

0,20

16

20

30

29

55

37

<

 trox_blau20

250 × 1000

219

790

0,30

35

31

68

40

125

48

<

 trox_blau20

315 × 1000

91

326

0,10

<3

<15

5

<15

9

<15

0,8

 trox_blau20

315 × 1000

136

489

0,15

6

<15

11

15

19

24

1,0

 trox_blau20

315 × 1000

181

652

0,20

10

<15

19

23

35

32

<

 trox_blau20

315 × 1000

272

978

0,30

22

26

43

35

78

44

<

 trox_blau20

400 × 1000

113

408

0,10

<3

<15

3

<15

5

<15

0,8

 trox_blau20

400 × 1000

170

611

0,15

4

<15

7

<15

12

20

1,0

 trox_blau20

400 × 1000

226

815

0,20

6

<15

12

18

22

28

<

 trox_blau20

400 × 1000

340

1223

0,30

14

20

27

29

48

39

<

 trox_blau20

500 × 1000

140

503

0,10

<3

<15

<3

<15

3

<15

0,8

 trox_blau20

500 × 1000

210

755

0,15

<3

<15

5

<15

8

16

1,0

 trox_blau20

500 × 1000

280

1006

0,20

4

<15

8

<15

14

24

<

 trox_blau20

500 × 1000

419

1509

0,30

9

<15

18

25

31

35

<

 trox_blau20

315 × 1250

113

408

0,10

3

<15

7

<15

13

19

1,1

 trox_blau20

315 × 1250

170

612

0,15

8

<15

16

21

29

30

1,4

 trox_blau20

315 × 1250

227

815

0,20

14

20

29

29

52

38

1,6

 trox_blau20

315 × 1250

340

1223

0,30

31

32

65

41

117

49

1,9

 trox_blau20

400 × 1250

142

509

0,10

<3

<15

5

<15

8

<15

1,1

 trox_blau20

400 × 1250

212

764

0,15

5

<15

10

16

18

25

1,4

 trox_blau20

400 × 1250

283

1019

0,20

9

<15

18

24

32

34

1,6

 trox_blau20

400 × 1250

425

1528

0,30

20

26

41

35

72

45

2,0

 trox_blau20

500 × 1250

175

629

0,10

<3

<15

3

<15

5

<15

1,1

 trox_blau20

500 × 1250

262

943

0,15

3

<15

7

<15

12

21

1,4

 trox_blau20

500 × 1250

349

1258

0,20

6

<15

12

19

21

29

1,7

 trox_blau20

500 × 1250

524

1887

0,30

13

21

27

31

47

41

2,1

 trox_blau20

630 × 1250

218

785

0,10

<3

<15

<3

<15

3

<15

1,1

 trox_blau20

630 × 1250

327

1177

0,15

<3

<15

4

<15

7

17

1,4

 trox_blau20

630 × 1250

436

1569

0,20

4

<15

8

<15

13

25

1,7

 trox_blau20

630 × 1250

654

2354

0,30

9

15

18

26

30

37

2,1

 trox_blau20

400 × 1500

170

611

0,10

3

<15

6

<15

11

19

1,5

 trox_blau20

400 × 1500

255

917

0,15

6

<15

14

21

25

30

1,8

 trox_blau20

400 × 1500

340

1223

0,20

12

19

25

29

45

38

2,2

 trox_blau20

400 × 1500

509

1834

0,30

26

31

57

40

101

50

2,7

 trox_blau20

500 × 1500

210

755

0,10

<3

<15

4

<15

7

<15

1,5

 trox_blau20

500 × 1500

314

1132

0,15

4

<15

9

16

16

26

1,9

 trox_blau20

500 × 1500

419

1509

0,20

8

<15

16

24

29

34

2,2

 trox_blau20

500 × 1500

629

2264

0,30

17

25

37

36

65

46

2,8

 trox_blau20

630 × 1500

262

941

0,10

<3

<15

3

<15

5

<15

1,5

 trox_blau20

630 × 1500

392

1412

0,15

3

<15

6

<15

10

22

1,9

 trox_blau20

630 × 1500

523

1883

0,20

5

<15

11

19

18

30

2,3

 trox_blau20

630 × 1500

785

2824

0,30

11

20

24

31

41

41

2,9

 trox_blau20

630 × 1750

305

1098

0,10

<3

<15

3

<15

6

<15

1,9

 trox_blau20

630 × 1750

458

1648

0,15

3

<15

8

15

14

26

2,5

 trox_blau20

630 × 1750

610

2197

0,20

6

<15

14

23

24

34

3,0

 trox_blau20

630 × 1750

915

3295

0,30

14

24

31

35

54

45

4,0

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K

QLV-90, niveau de puissance acoustique, pression différentielle totale et zone de confort

Dimension nominale V v0 Position du clapet de réglage Lnz
Dimension nominale V v0 0° 45° 90° Lnz
Dimension nominale V v0 Δpt LWA Δpt LWA Δpt LWA Lnz
Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m

160 × 500

17

62

0,10

<3

<15

3

<15

5

<15

<

160 × 500

26

93

0,15

4

<15

6

<15

11

<15

<

160 × 500

34

124

0,20

7

<15

11

<15

20

16

<

160 × 500

52

185

0,30

16

<15

25

21

45

28

<

200 × 500

21

75

0,10

<3

<15

<3

<15

3

<15

<

200 × 500

31

113

0,15

3

<15

4

<15

7

<15

<

200 × 500

42

151

0,20

4

<15

7

<15

13

<15

<

200 × 500

63

226

0,30

10

<15

17

16

28

23

<

250 × 500

26

92

0,10

<3

<15

<3

<15

<3

<15

<

250 × 500

39

139

0,15

<3

<15

3

<15

5

<15

<

250 × 500

51

185

0,20

3

<15

5

<15

8

<15

<

250 × 500

77

277

0,30

7

<15

11

<15

18

19

<

160 × 600

21

74

0,10

<3

<15

4

<15

7

<15

<

160 × 600

31

111

0,15

5

<15

9

<15

16

<15

<

160 × 600

41

149

0,20

9

<15

16

<15

28

21

<

160 × 600

62

223

0,30

20

19

35

26

62

32

<

200 × 600

25

91

0,10

<3

<15

<3

<15

4

<15

<

200 × 600

38

136

0,15

3

<15

6

<15

10

<15

<

200 × 600

50

181

0,20

6

<15

10

<15

17

16

<

200 × 600

75

272

0,30

13

<15

22

21

39

28

<

250 × 600

31

111

0,10

<3

<15

<3

<15

3

<15

<

250 × 600

46

167

0,15

<3

<15

4

<15

6

<15

<

250 × 600

62

222

0,20

4

<15

7

<15

11

<15

<

250 × 600

93

333

0,30

9

<15

15

16

25

23

<

315 × 600

38

138

0,10

<3

<15

<3

<15

<3

<15

<

315 × 600

57

206

0,15

<3

<15

<3

<15

4

<15

<

315 × 600

76

275

0,20

3

<15

4

<15

7

<15

<

315 × 600

115

413

0,30

6

<15

10

<15

16

19

<

160 × 800

28

99

0,10

4

<15

7

<15

12

<15

<

160 × 800

41

149

0,15

8

<15

15

<15

27

20

<

160 × 800

55

198

0,20

14

<15

26

23

47

28

<

160 × 800

83

298

0,30

32

26

59

34

107

40

<

200 × 800

34

121

0,10

<3

<15

4

<15

7

<15

<

200 × 800

50

181

0,15

5

<15

9

<15

17

16

<

200 × 800

67

242

0,20

9

<15

17

17

30

24

<

200 × 800

101

363

0,30

20

21

38

29

66

35

<

250 × 800

41

148

0,10

<3

<15

3

<15

5

<15

<

250 × 800

62

223

0,15

3

<15

6

<15

11

<15

<

250 × 800

82

297

0,20

6

<15

11

<15

19

20

<

250 × 800

124

445

0,30

13

16

24

24

42

31

<

315 × 800

51

184

0,10

<3

<15

<3

<15

3

<15

<

315 × 800

77

276

0,15

<3

<15

4

<15

7

<15

<

315 × 800

102

367

0,20

4

<15

7

<15

12

15

<

315 × 800

153

551

0,30

9

<15

16

18

27

27

<

400 × 800

64

230

0,10

<3

<15

<3

<15

<3

<15

<

400 × 800

96

344

0,15

<3

<15

3

<15

4

<15

<

400 × 800

128

459

0,20

<3

<15

5

<15

7

<15

<

400 × 800

191

689

0,30

6

<15

10

<15

17

22

<

160 × 1000

34

124

0,10

5

<15

10

<15

18

<15

0,8

160 × 1000

52

186

0,15

11

<15

22

21

40

26

1,0

160 × 1000

69

248

0,20

20

21

40

29

72

34

<

160 × 1000

103

373

0,30

46

32

89

40

162

45

<

200 × 1000

42

151

0,10

3

<15

6

<15

11

<15

0,8

200 × 1000

63

227

0,15

7

<15

14

15

25

22

1,0

200 × 1000

84

303

0,20

13

15

25

23

45

30

<

200 × 1000

126

454

0,30

29

27

56

35

100

41

<

250 × 1000

52

186

0,10

<3

<15

4

<15

7

<15

0,8

250 × 1000

77

279

0,15

5

<15

9

<15

16

17

1,0

250 × 1000

103

372

0,20

8

<15

16

18

28

25

<

250 × 1000

155

557

0,30

18

21

36

30

63

37

<

315 × 1000

64

230

0,10

<3

<15

3

<15

4

<15

0,8

315 × 1000

96

345

0,15

3

<15

6

<15

10

<15

1,0

315 × 1000

128

460

0,20

5

<15

10

<15

18

21

<

315 × 1000

192

690

0,30

12

16

23

24

40

32

<

400 × 1000

80

287

0,10

<3

<15

<3

<15

3

<15

0,8

400 × 1000

120

431

0,15

<3

<15

4

<15

6

<15

1,0

400 × 1000

160

574

0,20

3

<15

7

<15

11

17

<

400 × 1000

239

862

0,30

8

<15

15

19

25

28

<

500 × 1000

98

354

0,10

<3

<15

<3

<15

<3

<15

0,8

500 × 1000

147

531

0,15

<3

<15

3

<15

4

<15

1,0

500 × 1000

197

708

0,20

<3

<15

4

<15

7

<15

<

500 × 1000

295

1062

0,30

5

<15

10

<15

16

24

<

315 × 1250

80

288

0,10

<3

<15

4

<15

7

<15

1,1

315 × 1250

120

431

0,15

4

<15

9

<15

15

19

1,4

315 × 1250

160

575

0,20

7

<15

15

19

26

27

1,6

315 × 1250

240

863

0,30

16

22

34

30

60

38

2,0

400 × 1250

100

359

0,10

<3

<15

<3

<15

4

<15

1,1

400 × 1250

150

539

0,15

3

<15

5

<15

9

<15

1,4

400 × 1250

200

719

0,20

5

<15

10

<15

16

22

1,6

400 × 1250

299

1078

0,30

10

16

22

25

37

34

2,0

500 × 1250

123

443

0,10

<3

<15

<3

<15

3

<15

1,1

500 × 1250

184

664

0,15

<3

<15

4

<15

6

<15

1,4

500 × 1250

246

886

0,20

3

<15

6

<15

11

18

1,6

500 × 1250

369

1328

0,30

7

<15

15

20

24

30

2,0

630 × 1250

153

551

0,10

<3

<15

<3

<15

<3

<15

1,1

630 × 1250

230

827

0,15

<3

<15

<3

<15

4

<15

1,4

630 × 1250

306

1103

0,20

<3

<15

4

<15

7

<15

1,6

630 × 1250

459

1654

0,30

5

<15

10

15

15

25

2,0

400 × 1500

120

432

0,10

<3

<15

3

<15

6

<15

1,5

400 × 1500

180

647

0,15

3

<15

8

<15

13

19

1,8

400 × 1500

240

863

0,20

6

<15

13

19

23

27

2,1

400 × 1500

360

1295

0,30

14

21

30

30

51

38

2,7

500 × 1500

148

532

0,10

<3

<15

<3

<15

4

<15

1,5

500 × 1500

222

797

0,15

<3

<15

5

<15

8

<15

1,8

500 × 1500

295

1063

0,20

4

<15

9

<15

15

23

2,1

500 × 1500

443

1595

0,30

9

15

20

25

33

34

2,7

630 × 1500

184

662

0,10

<3

<15

<3

<15

<3

<15

1,5

630 × 1500

276

993

0,15

<3

<15

3

<15

5

<15

1,8

630 × 1500

368

1324

0,20

3

<15

6

<15

9

19

2,1

630 × 1500

552

1986

0,30

6

<15

13

20

21

30

2,7

630 × 1750

215

773

0,10

<3

<15

<3

<15

3

<15

1,9

630 × 1750

322

1159

0,15

<3

<15

4

<15

7

<15

2,4

630 × 1750

429

1545

0,20

3

<15

8

<15

12

23

2,8

630 × 1750

644

2318

0,30

7

<15

17

24

28

34

3,6

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K


QLV-180, niveau de puissance acoustique, pression différentielle totale et zone de confort

Dimension nominale V v0 Position du clapet de réglage Lnz
Dimension nominale V v0 0° 45° 90° Lnz
Dimension nominale V v0 Δpt LWA Δpt LWA Δpt LWA Lnz
Dimension nominale l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m

160 × 500

25

89

0,10

3

<15

5

<15

10

<15

<

160 × 500

37

134

0,15

8

<15

12

<15

23

20

<

160 × 500

49

178

0,20

13

<15

22

21

40

28

<

160 × 500

74

267

0,30

30

25

49

32

91

39

<

200 × 500

30

108

0,10

<3

<15

3

<15

6

<15

<

200 × 500

45

162

0,15

5

<15

8

<15

14

15

<

200 × 500

60

217

0,20

9

<15

14

15

25

23

<

200 × 500

90

325

0,30

19

19

31

27

57

35

<

250 × 500

37

132

0,10

<3

<15

<3

<15

4

<15

<

250 × 500

55

198

0,15

3

<15

5

<15

9

<15

<

250 × 500

73

263

0,20

6

<15

9

<15

16

19

<

250 × 500

110

395

0,30

13

<15

20

21

36

30

<

160 × 600

30

107

0,10

4

<15

8

<15

14

<15

<

160 × 600

45

160

0,15

10

<15

17

17

32

24

<

160 × 600

59

214

0,20

17

18

30

26

56

32

<

160 × 600

89

320

0,30

39

29

68

37

126

44

<

200 × 600

36

130

0,10

3

<15

5

<15

9

<15

<

200 × 600

54

195

0,15

6

<15

11

<15

20

20

<

200 × 600

72

260

0,20

11

<15

19

20

35

28

<

200 × 600

108

390

0,30

25

24

43

32

79

39

<

250 × 600

44

158

0,10

<3

<15

3

<15

5

<15

<

250 × 600

66

237

0,15

4

<15

7

<15

12

15

<

250 × 600

88

316

0,20

7

<15

12

<15

22

23

<

250 × 600

132

474

0,30

16

18

27

26

49

35

<

315 × 600

54

196

0,10

<3

<15

<3

<15

3

<15

<

315 × 600

82

294

0,15

3

<15

4

<15

8

<15

<

315 × 600

109

391

0,20

5

<15

8

<15

14

19

<

315 × 600

163

587

0,30

11

<15

18

21

31

30

<

160 × 800

40

142

0,10

7

<15

13

<15

24

21

<

160 × 800

59

214

0,15

16

17

29

25

54

32

<

160 × 800

79

285

0,20

28

25

51

33

96

40

<

160 × 800

119

427

0,30

63

37

116

45

216

51

<

200 × 800

48

173

0,10

4

<15

8

<15

15

16

<

200 × 800

72

260

0,15

10

<15

18

20

33

27

<

200 × 800

96

346

0,20

18

20

32

28

59

36

<

200 × 800

144

520

0,30

39

31

72

39

134

47

<

250 × 800

59

211

0,10

3

<15

5

<15

9

<15

<

250 × 800

88

316

0,15

6

<15

11

<15

21

23

<

250 × 800

117

421

0,20

11

<15

20

23

37

31

<

250 × 800

176

632

0,30

25

26

46

34

83

42

<

315 × 800

72

261

0,10

<3

<15

3

<15

6

<15

<

315 × 800

109

391

0,15

4

<15

7

<15

13

19

<

315 × 800

145

522

0,20

7

<15

13

18

23

27

<

315 × 800

217

783

0,30

16

20

29

29

52

38

<

400 × 800

91

326

0,10

<3

<15

<3

<15

4

<15

<

400 × 800

136

489

0,15

3

<15

5

<15

8

<15

<

400 × 800

181

652

0,20

5

<15

8

<15

15

22

<

400 × 800

272

978

0,30

10

<15

19

24

33

33

<

160 × 1000

49

178

0,10

10

<15

20

20

37

26

0,8

160 × 1000

74

267

0,15

22

23

44

31

82

38

1,0

160 × 1000

99

356

0,20

40

31

78

39

146

46

<

160 × 1000

148

534

0,30

90

43

176

51

329

57

<

200 × 1000

60

217

0,10

6

<15

12

<15

22

22

0,8

200 × 1000

90

325

0,15

14

17

27

26

51

33

1,0

200 × 1000

120

433

0,20

25

25

49

34

90

41

<

200 × 1000

180

650

0,30

56

37

109

45

202

53

<

250 × 1000

73

263

0,10

4

<15

8

<15

14

17

0,8

250 × 1000

110

395

0,15

9

<15

17

21

31

29

1,0

250 × 1000

146

527

0,20

16

20

30

29

55

37

<

250 × 1000

219

790

0,30

35

31

68

40

125

48

<

315 × 1000

91

326

0,10

<3

<15

5

<15

9

<15

0,8

315 × 1000

136

489

0,15

6

<15

11

15

19

24

1,0

315 × 1000

181

652

0,20

10

<15

19

23

35

32

<

315 × 1000

272

978

0,30

22

26

43

35

78

44

<

400 × 1000

113

408

0,10

<3

<15

3

<15

5

<15

0,8

400 × 1000

170

611

0,15

4

<15

7

<15

12

20

1,0

400 × 1000

226

815

0,20

6

<15

12

18

22

28

<

400 × 1000

340

1223

0,30

14

20

27

29

48

39

<

500 × 1000

140

503

0,10

<3

<15

<3

<15

3

<15

0,8

500 × 1000

210

755

0,15

<3

<15

5

<15

8

16

1,0

500 × 1000

280

1006

0,20

4

<15

8

<15

14

24

<

500 × 1000

419

1509

0,30

9

<15

18

25

31

35

<

315 × 1250

113

408

0,10

3

<15

7

<15

13

19

1,1

315 × 1250

170

612

0,15

8

<15

16

21

29

30

1,4

315 × 1250

227

815

0,20

14

20

29

29

52

38

1,6

315 × 1250

340

1223

0,30

31

32

65

41

117

49

1,9

400 × 1250

142

509

0,10

<3

<15

5

<15

8

<15

1,1

400 × 1250

212

764

0,15

5

<15

10

16

18

25

1,4

400 × 1250

283

1019

0,20

9

<15

18

24

32

34

1,6

400 × 1250

425

1528

0,30

20

26

41

35

72

45

2,0

500 × 1250

175

629

0,10

<3

<15

3

<15

5

<15

1,1

500 × 1250

262

943

0,15

3

<15

7

<15

12

21

1,4

500 × 1250

349

1258

0,20

6

<15

12

19

21

29

1,7

500 × 1250

524

1887

0,30

13

21

27

31

47

41

2,1

630 × 1250

218

785

0,10

<3

<15

<3

<15

3

<15

1,1

630 × 1250

327

1177

0,15

<3

<15

4

<15

7

17

1,4

630 × 1250

436

1569

0,20

4

<15

8

<15

13

25

1,7

630 × 1250

654

2354

0,30

9

15

18

26

30

37

2,1

400 × 1500

170

611

0,10

3

<15

6

<15

11

19

1,5

400 × 1500

255

917

0,15

6

<15

14

21

25

30

1,8

400 × 1500

340

1223

0,20

12

19

25

29

45

38

2,2

400 × 1500

509

1834

0,30

26

31

57

40

101

50

2,7

500 × 1500

210

755

0,10

<3

<15

4

<15

7

<15

1,5

500 × 1500

314

1132

0,15

4

<15

9

16

16

26

1,9

500 × 1500

419

1509

0,20

8

<15

16

24

29

34

2,2

500 × 1500

629

2264

0,30

17

25

37

36

65

46

2,8

630 × 1500

262

941

0,10

<3

<15

3

<15

5

<15

1,5

630 × 1500

392

1412

0,15

3

<15

6

<15

10

22

1,9

630 × 1500

523

1883

0,20

5

<15

11

19

18

30

2,3

630 × 1500

785

2824

0,30

11

20

24

31

41

41

2,9

630 × 1750

305

1098

0,10

<3

<15

3

<15

6

<15

1,9

630 × 1750

458

1648

0,15

3

<15

8

15

14

26

2,5

630 × 1750

610

2197

0,20

6

<15

14

23

24

34

3,0

630 × 1750

915

3295

0,30

14

24

31

35

54

45

4,0

< : 0,2 m / s n'est pas atteint

Les valeurs de la zone de confort sont basées sur un delta de température entre l'air soufflé et la température ambiante de -3 K


Diffuseurs à déplacement d'air pour un soufflage près du sol, adaptés aux zones de confort et zones industrielles avec des exigences particulières en matière d'architecture et de design.

Avec un soufflage trois directions (90°) ou cinq directions (180°) pour ventilation à déplacement d'air à faible induction Caisson polygonal pour montage mural

Composant prêt à installer qui consiste en un caisson avec raccordement sur le dessus et par le dessous, un panier en tôle perforée comme élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme, et une façade de diffuseur en tôle perforée. Raccordement adapté aux gaines circulaires

Collerette de raccordement adaptée aux gaines suivant EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage à trois ou cinq directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Matériaux et finitions

  • Protection supérieure, base, collerette et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Données techniques

  • Dimensions nominales : 160 × 500 à 630 × 1750 mm
  • Débit d'air minimal, à 0.1 m/s: 15 – 355 l/s ou 54 – 1278 m³/h
  • Débit d'air maximal, à 0.3 m/s: 52 – 915 l/s or 185 – 3295 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à -1 K
  • Niveau de puissance acoustique, à 0,3 m/s : 43 dB(A) max.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs à déplacement d'air pour un soufflage près du sol, adaptés aux zones de confort et zones industrielles avec des exigences particulières en matière d'architecture et de design.

Avec un soufflage trois directions (90°) ou cinq directions (180°) pour ventilation à déplacement d'air à faible induction Caisson polygonal pour montage mural

Composant prêt à installer qui consiste en un caisson avec raccordement sur le dessus et par le dessous, un panier en tôle perforée comme élément répartiteur et un redresseur du flux d'air qui assurent un soufflage uniforme, et une façade de diffuseur en tôle perforée. Raccordement adapté aux gaines circulaires

Collerette de raccordement adaptée aux gaines suivant EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage à trois ou cinq directions
  • Raccordement sur le dessus ou par le dessous
  • Clapet pour équilibrage du débit d'air, en option

Matériaux et finitions

  • Protection supérieure, base, collerette et pièces latérales en tôle d'acier galvanisée
  • S7 : Protection supérieure et base en aluminium
  • Les finitions des angles et des bords sont des sections en aluminium extrudées
  • Redresseur du flux d'air en plastique
  • Élément répartiteur en fibre synthétique
  • Joint à lèvre en caoutchouc
  • Finition laquée RAL 9010, blanc pur
  • P1 : Laqué, couleur RAL CLASSIC
  • S7 : Finition galvanisée

Données techniques

  • Dimensions nominales : 160 × 500 à 630 × 1750 mm
  • Débit d'air minimal, à 0.1 m/s: 15 – 355 l/s ou 54 – 1278 m³/h
  • Débit d'air maximal, à 0.3 m/s: 52 – 915 l/s or 185 – 3295 m³/h
  • Delta de température entre l'air soufflé et l'air ambiant : -6 à -1 K
  • Niveau de puissance acoustique, à 0,3 m/s : 43 dB(A) max.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00135936_0

 Type
QLV       Diffuseur à déplacement d'air

 Soufflage d'air
90       Trois directions
180       Cinq directions

 Raccordement
       Raccordement circulaire
O       Au dessus
U       En dessous

 Clapet pour équilibrage du débit d'air
Aucune indication : sans
M       Avec



 Joints à lèvres
Aucune indication : sans
L       Avec (seulement pour modèle avec raccordement au dessus).
       Les modèles avec raccordement en dessous sont toujours muni d'un joint à lèvre

 Dimensions nominales [mm]
       ∅D × H
       Diamètre piquage × hauteur nominale

 Fixation
Aucune indication : sans
W0       Avec matériel pour fixation murale

 Surface apparente
       Aucune indication : laquée
       RAL 9010, blanc pur
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC
S7       Sans revêtement (acier galvanisé, aluminium non traité)

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : QLV–180–U/250×500/P1-RAL 9016

Soufflage d'air

Cinq directions

Raccordement

Raccordement circulaire par le dessous

Clapet pour équilibrage du débit d'air

Sans

Joint à lèvre

Sans

Dimension nominale

250 × 500 mm

Fixation

Sans

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Accessoires, Dimensions et poids

  • Modèles
  • Accessoires
  • Dimensions et poids
QLV-90-U
00132313_0


00132313_0
00132315_0
Fixation murale 00224229_0
③ Montage mural, partie intérieure


QLV-90-U
00117613_0....
QLV-90-U toujours avec joint à lèvre


00117613_0....
00117630_0..
00117624_0...
00117617_0....

La taille nominale (largeur nominale × hauteur nominale) est égale à l'ouverture de soufflage

QLV-90QLV-180

La taille nominale (largeur nominale × hauteur nominale) est égale à l'ouverture de soufflage

Détails du montage, Informations de base et nomenclature

  • Détails du montage
  • Informations de base et nomenclature

Montage et mise en service

  • Avec une ventilation à déplacement et un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage

Montage et mise en service

  • Avec une ventilation à déplacement et un soufflage près du sol, les unités d'air de reprise doivent être installées dans la partie supérieure de la pièce, au-dessus de la zone de séjour
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage

Dimensions principales

B₁ [mm]

Largeur de la façade

B₄ [mm]

Largeur de la collerette rectangulaire

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre du caisson

H₁ [mm]

Hauteur de la façade

T₁ [mm]

Profondeur du caisson

T₄ [mm]

Profondeur de la collerette rectangulaire

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

v0 [m/s]

Vitesse théorique de sortie d'air

Lnz [m]

Zone de confort

La zone proche est d'au moins 0,5 m, indépendamment de la vitesse du flux d'air

À la distance Lnz la vitesse du courant d'air est de 0,2 m / s maximum, mesurée à 0,1 m au-dessus du sol

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

B₁ [mm]

Largeur de la façade

B₄ [mm]

Largeur de la collerette rectangulaire

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre du caisson

H₁ [mm]

Hauteur de la façade

T₁ [mm]

Profondeur du caisson

T₄ [mm]

Profondeur de la collerette rectangulaire

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

v0 [m/s]

Vitesse théorique de sortie d'air

Lnz [m]

Zone de confort

La zone proche est d'au moins 0,5 m, indépendamment de la vitesse du flux d'air

À la distance Lnz la vitesse du courant d'air est de 0,2 m / s maximum, mesurée à 0,1 m au-dessus du sol

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle totale

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure Technique Série QLV

    Brochure Technique 1,6 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
