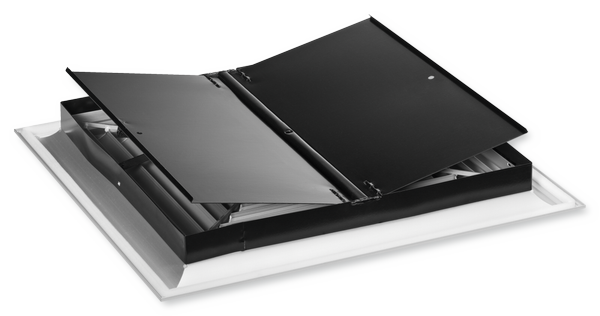

Avec clapet à deux vantaux


00129276_0

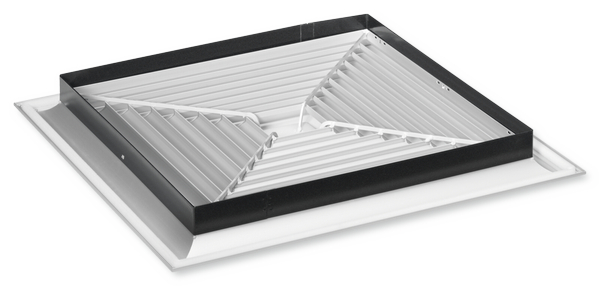

Avec cadre de raccordement


00129271_0

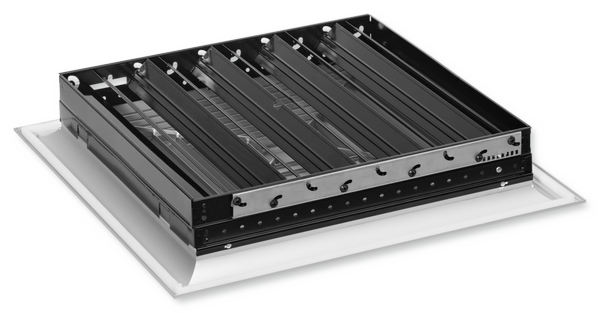

Avec clapet de réglage


00129266_0

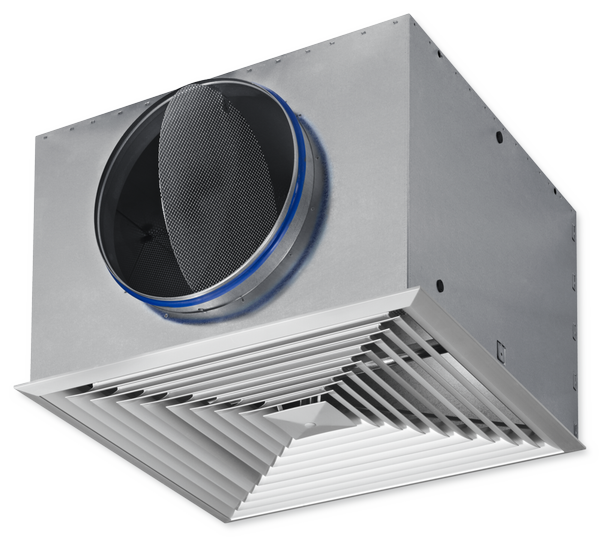

Avec caisson de raccordement


00135034_0
00129281_0
00129276_0
00129271_0
00129266_0

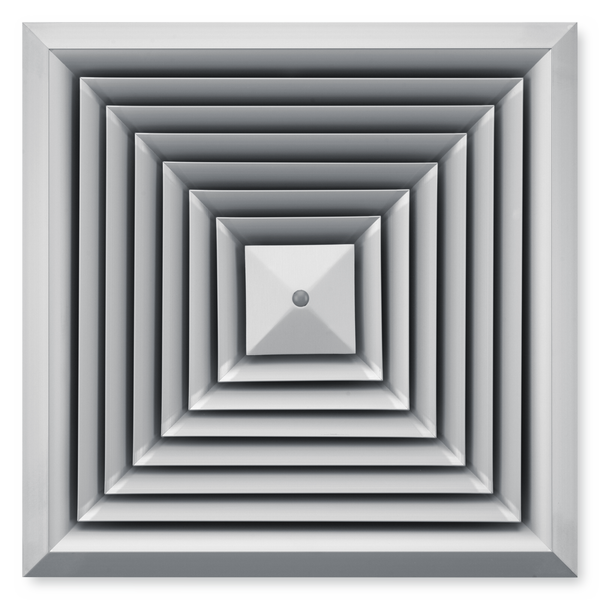

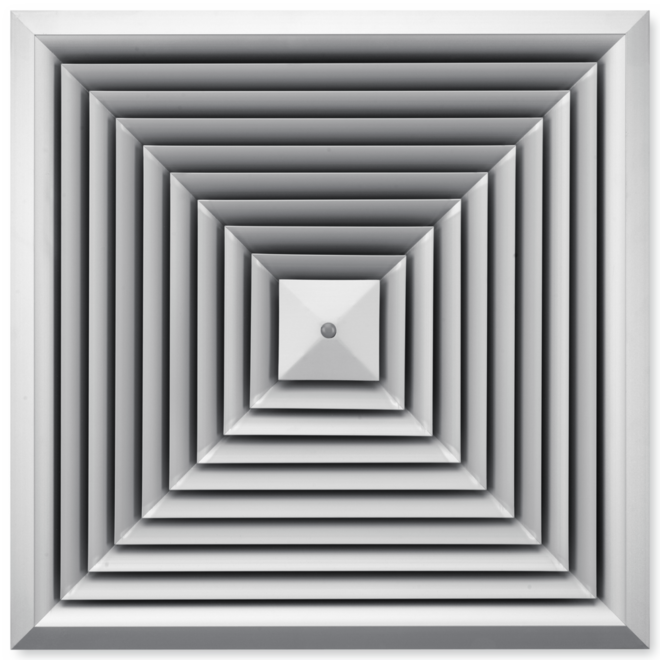

ADLQ

Pour soufflage quatre directions, avec ailettes de diffusion fixes – façade en aluminium

Diffuseurs plafonniers carrés

  • Dimensions nominales : 250, 300, 400, 500, 600, 625
  • Plage de débit d'air 20 – 665 l/s ou 72 – 2394 m³/h
  • Façade carrée
  • Façade en aluminium anodisé
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tous les types de plafonds
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Plaques d'obturation permettant de régler le sens de soufflage
  • Barre transversale de gaine pour montage sans caisson de raccordement
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Application

Application

  • Les diffuseurs plafonniers de type ADLQ sont utilisés comme diffuseurs de soufflage ou de reprise
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Soufflage horizontal quatre directions, pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds

Caractéristiques spéciales

  • Soufflage horizontal quatre directions
  • Façade du diffuseur en aluminium
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Application

  • Les diffuseurs plafonniers de type ADLQ sont utilisés comme diffuseurs de soufflage ou de reprise
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Soufflage horizontal quatre directions, pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds

Caractéristiques spéciales

  • Soufflage horizontal quatre directions
  • Façade du diffuseur en aluminium
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Description

Modèle

  • Façade carrée


Raccordement

  • A : façade uniquement
  • AR : Raccordement vertical, avec cadre de raccordement
  • AG: Raccordement vertical, avec ailettes
  • C : Raccordement vertical, avec clapet à deux vantaux
  • AK: Raccordement horizontal, avec caisson de raccordement

Pièces et caractéristiques

  • Façade carrée avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • AK : Caisson de raccordement et barre transversale en tôle galvanisée
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèle

  • Façade carrée


Raccordement

  • A : façade uniquement
  • AR : Raccordement vertical, avec cadre de raccordement
  • AG: Raccordement vertical, avec ailettes
  • C : Raccordement vertical, avec clapet à deux vantaux
  • AK: Raccordement horizontal, avec caisson de raccordement

Pièces et caractéristiques

  • Façade carrée avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • AK : Caisson de raccordement et barre transversale en tôle galvanisée
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

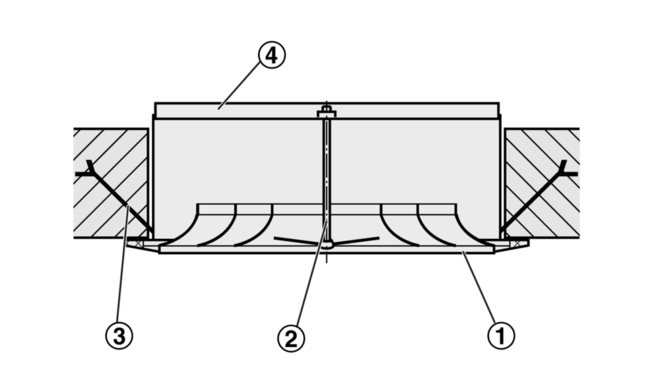

Schéma de l'ADLQ, avec caisson pour raccordement horizontal
00105446_0...
① Façade
② Vis de fixation centrale
③ Caisson de raccordement
④ Barre transversale
⑤ Patte de suspension
⑥ Collerette de raccordement


En option
⑦ Joint à lèvre
⑧ Clapet pour équilibrage du débit d'air
⑨ Prise de pression
⑩ Cordelette verte pour la fermeture du clapet de réglage
⑪ Cordelette blanche pour l'ouverture du clapet de réglage
⑫ Étiquette de texte qui indique le modèle du caisson de raccordement
⑬ Tube de mesure


00105446_0...
00128615_0

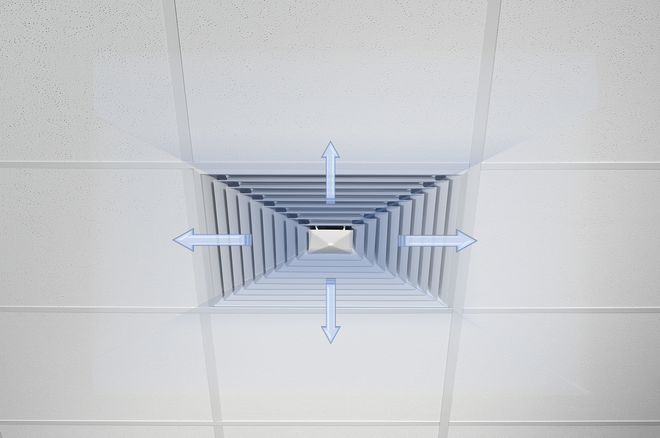

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type ADLQ possèdent des ailettes fixes. Soufflage horizontal quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type ADLQ peuvent également être utilisés pour la reprise.

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type ADLQ possèdent des ailettes fixes. Soufflage horizontal quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type ADLQ peuvent également être utilisés pour la reprise.

trox_blau20

Dimensions nominales

250, 300, 400, 500, 600, 625 mm

 trox_blau20

Débit d'air minimal

20 – 250 l/s ou 72 – 900 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

575 – 665 l/s ou 2070 – 2394 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–10 à +10 K

Dimensions nominales

250, 300, 400, 500, 600, 625 mm

Débit d'air minimal

20 – 250 l/s ou 72 – 900 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

575 – 665 l/s ou 2070 – 2394 m³/h

Delta de température entre l'air soufflé et la température ambiante

–10 à +10 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

ADLQ-A, ADLQ-AR (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

250

20

72

3

18

 trox_blau20

250

50

180

20

30

 trox_blau20

250

80

288

50

41

 trox_blau20

250

105

378

86

50

 trox_blau20

300

35

126

3

<15

 trox_blau20

300

80

288

14

24

 trox_blau20

300

125

450

35

35

 trox_blau20

300

175

630

68

50

 trox_blau20

400

75

270

2

<15

 trox_blau20

400

175

630

13

25

 trox_blau20

400

280

1008

34

38

 trox_blau20

400

385

1386

65

50

 trox_blau20

500

135

486

3

<15

 trox_blau20

500

270

972

10

25

 trox_blau20

500

505

1818

36

47

 trox_blau20

500

545

1962

42

50

 trox_blau20

600

220

792

3

21

 trox_blau20

600

380

1368

9

33

 trox_blau20

600

535

1926

17

42

 trox_blau20

600

675

2430

27

50

 trox_blau20

625

250

900

3

20

 trox_blau20

625

390

1404

7

33

 trox_blau20

625

540

1944

13

43

 trox_blau20

625

665

2394

19

50
ADLQ-AK (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

250

20

72

5

<15

6

<15

11

<15

 trox_blau20

250

40

144

20

30

24

29

42

30

 trox_blau20

250

60

216

46

42

54

41

95

42

 trox_blau20

250

85

306

92

51

108

51

190

52

 trox_blau20

300

35

126

6

<15

9

<15

20

18

 trox_blau20

300

70

252

26

30

37

32

81

38

 trox_blau20

300

100

360

52

41

75

43

166

48

 trox_blau20

300

130

468

89

50

126

51

280

57

 trox_blau20

400

75

270

9

<15

15

19

32

29

 trox_blau20

400

130

468

27

31

44

38

95

45

 trox_blau20

400

185

666

54

42

90

48

192

58

 trox_blau20

400

230

828

84

50

138

56

297

69

 trox_blau20

500

135

486

12

15

18

23

42

35

 trox_blau20

500

210

756

29

32

45

39

101

49

 trox_blau20

500

285

1026

53

42

82

48

185

60

 trox_blau20

500

360

1296

84

50

131

57

295

71

 trox_blau20

600

220

792

12

22

19

25

50

34

 trox_blau20

600

330

1188

27

33

43

39

112

46

 trox_blau20

600

440

1584

48

43

77

49

198

55

 trox_blau20

600

540

1944

72

50

116

56

299

63

 trox_blau20

625

250

900

14

22

27

33

63

39

 trox_blau20

625

330

1188

25

32

47

42

110

47

 trox_blau20

625

410

1476

38

39

73

50

170

53

 trox_blau20

625

575

2070

75

50

143

64

333

67

ADLQ-A, ADLQ-AR (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

250

20

72

3

18

250

50

180

20

30

250

80

288

50

41

250

105

378

86

50

300

35

126

3

<15

300

80

288

14

24

300

125

450

35

35

300

175

630

68

50

400

75

270

2

<15

400

175

630

13

25

400

280

1008

34

38

400

385

1386

65

50

500

135

486

3

<15

500

270

972

10

25

500

505

1818

36

47

500

545

1962

42

50

600

220

792

3

21

600

380

1368

9

33

600

535

1926

17

42

600

675

2430

27

50

625

250

900

3

20

625

390

1404

7

33

625

540

1944

13

43

625

665

2394

19

50


ADLQ-AK (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

250

20

72

5

<15

6

<15

11

<15

250

40

144

20

30

24

29

42

30

250

60

216

46

42

54

41

95

42

250

85

306

92

51

108

51

190

52

300

35

126

6

<15

9

<15

20

18

300

70

252

26

30

37

32

81

38

300

100

360

52

41

75

43

166

48

300

130

468

89

50

126

51

280

57

400

75

270

9

<15

15

19

32

29

400

130

468

27

31

44

38

95

45

400

185

666

54

42

90

48

192

58

400

230

828

84

50

138

56

297

69

500

135

486

12

15

18

23

42

35

500

210

756

29

32

45

39

101

49

500

285

1026

53

42

82

48

185

60

500

360

1296

84

50

131

57

295

71

600

220

792

12

22

19

25

50

34

600

330

1188

27

33

43

39

112

46

600

440

1584

48

43

77

49

198

55

600

540

1944

72

50

116

56

299

63

625

250

900

14

22

27

33

63

39

625

330

1188

25

32

47

42

110

47

625

410

1476

38

39

73

50

170

53

625

575

2070

75

50

143

64

333

67


Diffuseurs plafonniers à façade carrée. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour soufflage horizontal quatre directions. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, constitué de la façade en aluminium avec ailettes fixes, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'ailettes opposées, d'un clapet à deux vantaux ou d'un caisson de raccordement.

Façade adaptée à la fixation à l'aide d'une vis centrale.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage horizontal quatre directions
  • Façade du diffuseur en aluminium
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • AK : Caisson de raccordement et barre transversale en tôle galvanisée
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 250, 300, 400, 500, 600, 625 mm
  • Débit d'air minimal : 20 à 250 l/s ou 72 à 900 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 575 à 665 l/s ou 2070 à 2394 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -10 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à façade carrée. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour soufflage horizontal quatre directions. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, constitué de la façade en aluminium avec ailettes fixes, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'ailettes opposées, d'un clapet à deux vantaux ou d'un caisson de raccordement.

Façade adaptée à la fixation à l'aide d'une vis centrale.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage horizontal quatre directions
  • Façade du diffuseur en aluminium
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • AK : Caisson de raccordement et barre transversale en tôle galvanisée
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 250, 300, 400, 500, 600, 625 mm
  • Débit d'air minimal : 20 à 250 l/s ou 72 à 900 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 575 à 665 l/s ou 2070 à 2394 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -10 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

00268278_0

 Type
ADLQ       Diffuseur plafonnier

 Raccordement
A       Façade uniquement
AR       Vertical, Avec cadre de raccordement
AG       Avec registre contrarotatif (excepté pour la dimension nominale 250)
C       Avec clapet à deux vantaux
ZH       Soufflage, avec caisson de raccordement horizontal
AH       Horizontal, reprise, avec caisson de raccordement

 Clapet pour équilibrage du débit d'air
       Pas d'indication: sans clapet de réglage
       Uniquement pour les raccordements ZH et AH
M       Avec clapet de réglage
MN       Avec cordelettes et prise de pression



Accessoires
Aucune indication : sans accessoires
L       Avec joint à lèvre (uniquement avec caisson de raccordement)

 Dimensions nominales [mm]
250
300
400
500
600
625

 Barre transversale
       Aucune indication : sans barre transversale
E1       Barre de montage en gaine
G1       Barre de montage standard

 Surface apparente
       Aucune indication : anodisé, E6-C-0, couleur naturelle
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : ADLQ-AK-M-L/500

Raccordement

Horizontal, avec caisson de raccordement

Clapet pour équilibrage du débit d'air

Avec clapet de réglage

Accessoires

Avec joint à lèvres

Dimension nominale

500

Surface apparente

RAL 9010, blanc pur, taux de brillance 50 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit
ADLQ/250
00134562_0


00134562_0
00135024_0
00135029_0
00135034_0
00177373_0
00135039_0

ADLQ-A

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-AR

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-C

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet à deux vantaux pour équilibrage du débit
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-AG

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • A ailettes opposées

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet pour équilibrage du débit d'air

ADLQ-AK

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

ADLQ-A

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-AR

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-C

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet à deux vantaux pour équilibrage du débit
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLQ-AG

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • A ailettes opposées

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet pour équilibrage du débit d'air

ADLQ-AK

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 250, 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

ADLQ-A
00177336_0


00177336_0
00115784_0.
00115786_0.
00177368_0
00111335_0..
ADLQ-AADLQ-ARADLQ-CADLQ-AGADLQ-AK

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Façade ADLQ 00155978_0


ADLQ

Exemples de montage, Détails du montage, Mise en service, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Informations de base et nomenclature
Montage dans des plafonds en T, en ligne
00104384_0.


00104384_0.
00104389_0..
Montage à ras du plafond avec caisson de raccordement carré
00144769_0
① Gaine
② Patte de suspension
③ Façade

  • Raccordement horizontal
  • Quatre orifices de suspension
  • Suspension à l'aide de cordelettes, de câbles ou d'étriers à fournir par des tiers


00144769_0
00145009_0
00145024_0
00144799_0
00144832_0
00144854_0
00179955_0
00179961_0
00179967_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

AK-Uni-...-MN Équilibrage du débit
00151153_0
① Clapet de réglage
② Cordelette blanche pour l'ouverture du clapet de réglage

Ouverte, 0°

00151153_0
00151159_0
00151140_0
00132583_0
00134024_0

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Type ADLQ

    2,4 Mo pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
