DLQ/600

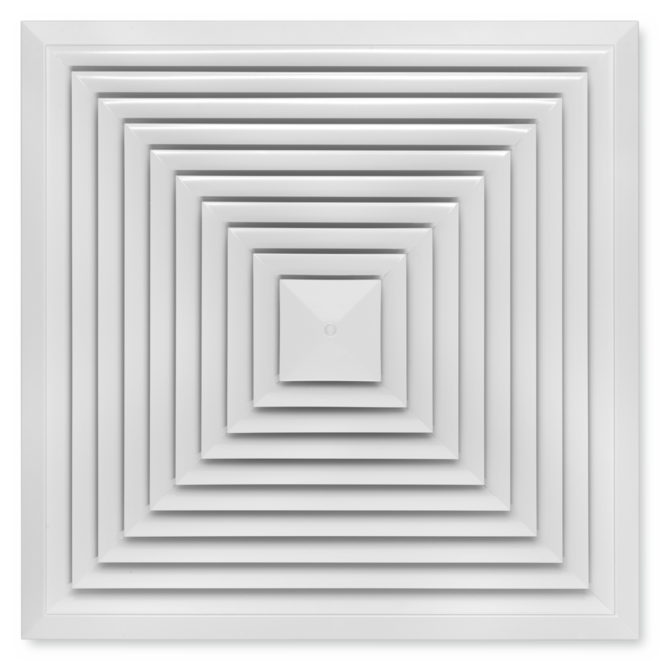

Diffuseurs plafonniers carrés
Équipements et accessoires en option
Application
Caractéristiques spéciales
Dimensions nominales
Application
Caractéristiques spéciales
Dimensions nominales
Modèle
Raccordement
Pièces et caractéristiques
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Modèle
Raccordement
Pièces et caractéristiques
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Fonctionnement
Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.
Les diffuseurs plafonniers de type DLQ possèdent des ailettes fixes. Soufflage horizontal quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.
Afin de donner au local un look esthétique et uniforme, les diffuseurs de type DLQ peuvent également être utilisés pour la reprise.
Fonctionnement
Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.
Les diffuseurs plafonniers de type DLQ possèdent des ailettes fixes. Soufflage horizontal quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.
Afin de donner au local un look esthétique et uniforme, les diffuseurs de type DLQ peuvent également être utilisés pour la reprise.
Dimensions nominales | 250, 300, 400, 500, 600, 625 mm |
Débit d'air minimal | 20 – 250 l/s ou 72 – 900 m³/h |
Débit d'air maximal, avec LWA ≅ 50 dB(A) | 575 – 700 l/s ou 2070 – 2520 m³/h |
Delta de température entre l'air soufflé et la température ambiante | –10 à +10 K |
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).
Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.
Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A).
Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
DLQ-A, DLQ-AR (soufflage), niveau de puissance acoustique et pression différentielle totale
Exemple de dimensionnement
Données
V = 300 l/s (1280 m3/h)
Diffuseur plafonnier carré, en acier, avec ailettes fixes
Niveau de puissance acoustique maximal 40 dB(A) avec le clapet de réglage positionnée à 45°

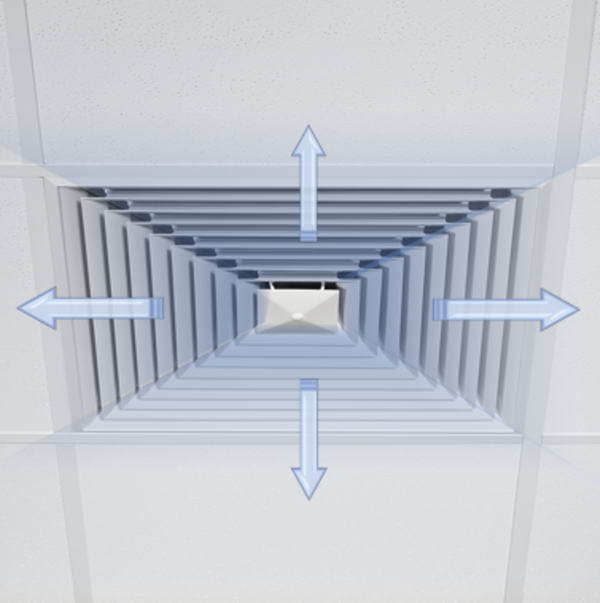

Soufflage d'air quatre directions
Dimensionnement rapide
Type DLQ
Dimensions nominales : 600, 625
Modèle sélectionné : DLQ/600
DLQ-A, DLQ-AR (soufflage), niveau de puissance acoustique et pression différentielle totale
250 | 20 | 72 | 3 | <15 |
250 | 55 | 198 | 20 | 26 |
250 | 95 | 342 | 59 | 40 |
250 | 130 | 468 | 111 | 50 |
300 | 35 | 126 | 2 | <15 |
300 | 95 | 342 | 18 | 24 |
300 | 155 | 558 | 47 | 38 |
300 | 210 | 756 | 87 | 50 |
400 | 75 | 270 | 2 | <15 |
400 | 190 | 684 | 13 | 25 |
400 | 310 | 1116 | 35 | 38 |
400 | 430 | 1548 | 68 | 50 |
500 | 135 | 486 | 2 | <15 |
500 | 295 | 1062 | 10 | 27 |
500 | 455 | 1638 | 23 | 39 |
500 | 615 | 2214 | 43 | 50 |
600 | 220 | 792 | 2 | 15 |
600 | 380 | 1440 | 8 | 34 |
600 | 535 | 1980 | 15 | 43 |
600 | 690 | 2484 | 24 | 50 |
625 | 250 | 900 | 2 | 20 |
625 | 400 | 1440 | 6 | 34 |
625 | 550 | 1980 | 12 | 43 |
625 | 700 | 2520 | 19 | 50 |
DLQ-AK (soufflage), niveau de puissance acoustique et pression différentielle totale
250 | 20 | 72 | 5 | <15 | 5 | <15 | 10 | <15 |
250 | 35 | 126 | 14 | 22 | 16 | 22 | 31 | 25 |
250 | 60 | 216 | 41 | 38 | 46 | 38 | 92 | 41 |
250 | 90 | 324 | 92 | 51 | 104 | 51 | 208 | 53 |
300 | 35 | 126 | 6 | 9 | 9 | 11 | 20 | 19 |
300 | 70 | 252 | 26 | 30 | 37 | 32 | 81 | 39 |
300 | 100 | 360 | 53 | 41 | 75 | 43 | 165 | 49 |
300 | 135 | 486 | 96 | 51 | 137 | 54 | 301 | 59 |
400 | 75 | 270 | 9 | 13 | 15 | 21 | 33 | 30 |
400 | 130 | 468 | 28 | 31 | 46 | 39 | 98 | 45 |
400 | 185 | 666 | 56 | 42 | 93 | 50 | 198 | 57 |
400 | 235 | 846 | 90 | 50 | 150 | 61 | 319 | 67 |
500 | 135 | 486 | 12 | 16 | 15 | 19 | 48 | 35 |
500 | 210 | 756 | 28 | 32 | 36 | 35 | 116 | 49 |
500 | 285 | 1026 | 52 | 42 | 66 | 45 | 213 | 58 |
500 | 360 | 1296 | 83 | 50 | 105 | 53 | 340 | 65 |
600 | 220 | 792 | 12 | 18 | 19 | 26 | 49 | 35 |
600 | 330 | 1188 | 26 | 32 | 44 | 39 | 111 | 47 |
600 | 440 | 1584 | 46 | 42 | 78 | 49 | 197 | 57 |
600 | 545 | 1962 | 71 | 50 | 119 | 58 | 303 | 66 |
625 | 250 | 900 | 14 | 21 | 26 | 33 | 64 | 39 |
625 | 330 | 1188 | 24 | 31 | 46 | 42 | 111 | 47 |
625 | 410 | 1476 | 37 | 39 | 70 | 49 | 171 | 55 |
625 | 575 | 2070 | 74 | 50 | 138 | 61 | 336 | 74 |
Diffuseurs plafonniers à façade carrée. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour soufflage horizontal quatre directions. Pour montage dans tous les types de plafonds suspendus.
Composant prêt à monter, constitué de la façade en tôle d'acier galvanisé avec ailettes fixes, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'ailettes opposées, d'un clapet à deux vantaux ou d'un caisson de raccordement.
Façade adaptée à la fixation à l'aide d'une vis centrale.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Diffuseurs plafonniers à façade carrée. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour soufflage horizontal quatre directions. Pour montage dans tous les types de plafonds suspendus.
Composant prêt à monter, constitué de la façade en tôle d'acier galvanisé avec ailettes fixes, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'ailettes opposées, d'un clapet à deux vantaux ou d'un caisson de raccordement.
Façade adaptée à la fixation à l'aide d'une vis centrale.
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
|
|
Exemple de commande : DLQ-AK-M-L/500
Raccordement | Horizontal, avec caisson de raccordement |
Clapet pour équilibrage du débit d'air | Avec clapet de réglage |
Accessoires | Avec joint à lèvres |
Dimension nominale | 500 |
Surface apparente | RAL 9010, blanc pur, taux de brillance 50 % |
DLQ-A
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AR
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-C
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AG
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AK
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
DLQ-A
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AR
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-C
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AG
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
DLQ-AK
Pour un maximum de confort
En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.
Modèle
Dimensions nominales
Pièces et caractéristiques
Caractéristiques d'éxécution
Les poids s'appliquent au mode "soufflage"
Les poids s'appliquent au mode "soufflage"

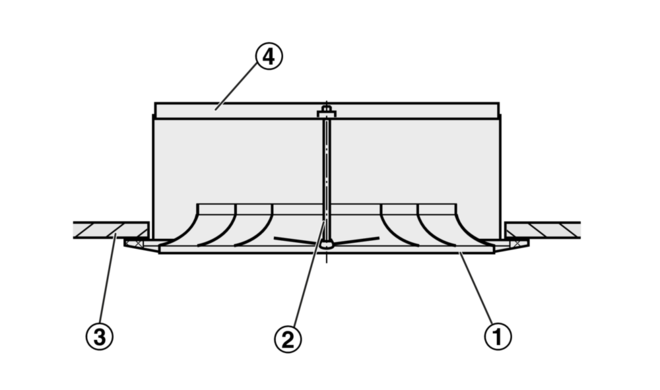

Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Ouverte, 0°

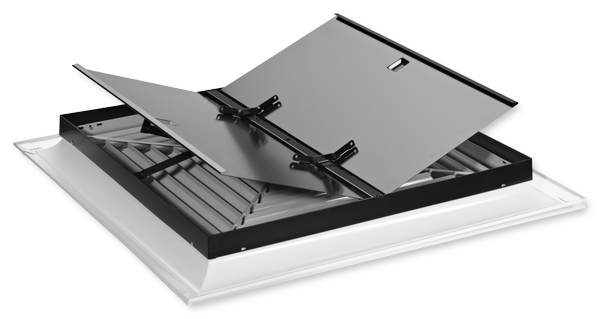

Équilibrage du débit
Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.
Mesure du débit d'air
Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.
Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.
Équilibrage du débit
Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.
Mesure du débit d'air
Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.
Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.
Dimensions principales
ØD [mm]
Diamètre extérieur de la collerette
ØD₁ [mm]
Diamètre extérieur d'une façade circulaire
ØD₂ [mm]
Diamètre d'une façade circulaire
ØD₃ [mm]
Diamètre d'un caisson de raccordement circulaire
□Q₁ [mm]
Diamètre extérieur d'une façade carrée
□Q₂ [mm]
Dimensions d'une façade carrée
□Q₃ [mm]
Dimensions d'un caisson de raccordement carré
H₁ [mm]
Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade
H₂ [mm]
Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement
H₃ [mm]
Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement
A [mm]
Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond
C [mm]
Longueur de la collerette de raccordement
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
Dimensions principales
ØD [mm]
Diamètre extérieur de la collerette
ØD₁ [mm]
Diamètre extérieur d'une façade circulaire
ØD₂ [mm]
Diamètre d'une façade circulaire
ØD₃ [mm]
Diamètre d'un caisson de raccordement circulaire
□Q₁ [mm]
Diamètre extérieur d'une façade carrée
□Q₂ [mm]
Dimensions d'une façade carrée
□Q₃ [mm]
Dimensions d'un caisson de raccordement carré
H₁ [mm]
Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade
H₂ [mm]
Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement
H₃ [mm]
Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement
A [mm]
Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond
C [mm]
Longueur de la collerette de raccordement
m [kg]
Poids
Nomenclature
LWA [dB(A)]
A-Niveau de puissance acoustique pondéré du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δtz [K]
Delta de température entre l'air soufflé et la température ambiante
Δpt [Pa]
Pression différentielle
Aeff [m²]
Surface de soufflage effective
Tous les niveaux de puissance acoustique sont basés sur 1 pW.
Partager la page
Recommander cette page
Vous avez la possibilité de recommander cette page en partageant le lien.
Contact
Merci pour votre message !
Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.
Contact
Nous sommes à votre disposition
Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54
Contact
Merci pour votre message !
Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
Contact
Nous sommes à votre disposition
Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54
Contact
Merci pour votre message !
Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
Type
Raccordement
Clapet pour équilibrage du débit d'air
Accessoires
Dimensions nominales [mm]
Barre transversale
Surface apparente
