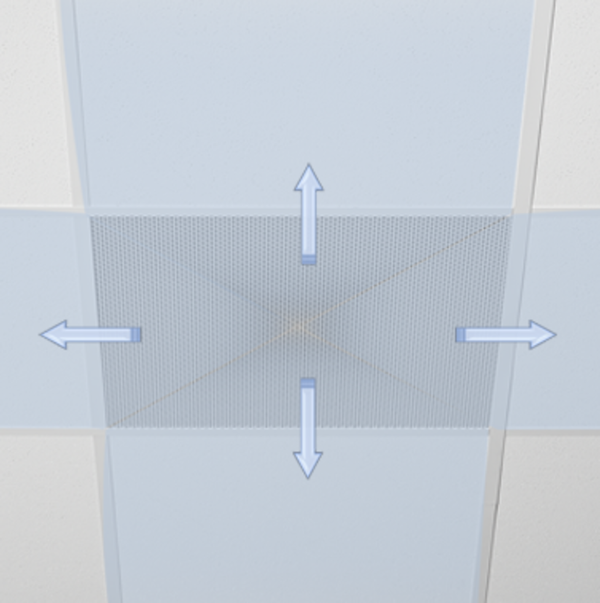

Soufflage horizontal quatre directions


00129331_0
Soufflage horizontal bidirectionnel


00129326_0
Soufflage horizontal unidirectionnel


00132971_0
00129341_0
00129346_0
00129336_0
00129331_0
00129326_0

DLQL

SOUFFLAGE HORIZONTAL À QUATRE DIRECTIONS, POUR LES ZONES DE CONFORT, AVEC AILETTE FIXES

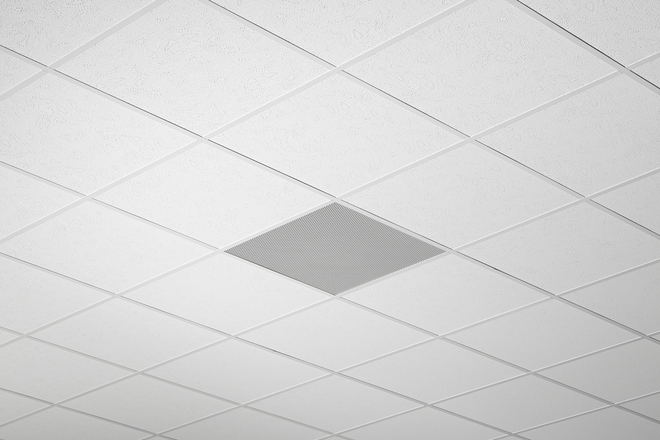

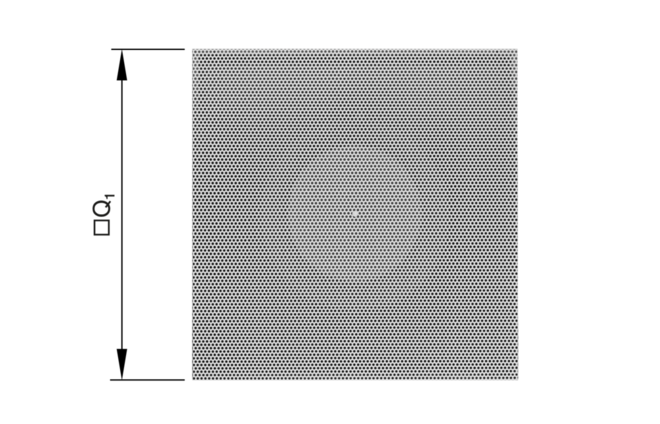

Diffuseurs plafonniers carrés

  • Dimensions nominales 250, 300, 400, 500, 600
  • Plage de débit d'air : 6 à 285 l/s ou 22 à 1026 m³/h
  • Façade carrée
  • Façade en acier galvanisé, laquée
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tous les types de plafonds
  • Façade perforée à déflecteur spécial pour soufflage d'air horizontal et niveaux d'induction élevés


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Plaques d'obturation permettant de régler le sens de soufflage
  • Caisson de raccordement avec clapet de réglage

Application

Application

  • Les diffuseurs plafonniers de type DLQL sont utilisés comme diffuseurs de soufflage ou de reprise
  • Parfaite intégration aux plafonds suspendus en tôle de métal perforée
  • Soufflage horizontal une à quatre directions, pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds

Caractéristiques spéciales

  • Soufflage horizontal une à quatre directions
  • Façade perforée en tôle d'acier galvanisé
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

Module de plafond

  • 248, 298, 398, 498, 598, 623 (dimensions intermédiaires : 249 à 622, par incréments de 1 mm)


Diffuseur

  • 250, 300, 400, 500, 600

Application

  • Les diffuseurs plafonniers de type DLQL sont utilisés comme diffuseurs de soufflage ou de reprise
  • Parfaite intégration aux plafonds suspendus en tôle de métal perforée
  • Soufflage horizontal une à quatre directions, pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds

Caractéristiques spéciales

  • Soufflage horizontal une à quatre directions
  • Façade perforée en tôle d'acier galvanisé
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

Module de plafond

  • 248, 298, 398, 498, 598, 623 (dimensions intermédiaires : 249 à 622, par incréments de 1 mm)


Diffuseur

  • 250, 300, 400, 500, 600

0Description

Modèles

  • DLQL-P : plafonds tramés et plafonds continus en placoplâtre
  • DLQL-T : plafonds en T
  • DLQL-*-Z : soufflage
  • DLQL-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade carrée perforée à déflecteur spécial
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif (modèle P)

Options associées

  • M : Clapet pour équilibrage du débit, avec raccordement horizontal

Accessoires

  • Joint à lèvre

Accessoires utiles

  • Plaques d'obturation

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade perforée en tôle d'acier galvanisé
  • Caisson, clapet de réglage et caisson de raccordement en tôle d'acier galvanisé
  • Déflecteur en voile acoustique
  • Joint à lèvre en caoutchouc
  • Caisson laqué noir de jais, RAL 9005
  • Façade laquée en blanc pur (RAL 9010)
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • DLQL-P : plafonds tramés et plafonds continus en placoplâtre
  • DLQL-T : plafonds en T
  • DLQL-*-Z : soufflage
  • DLQL-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade carrée perforée à déflecteur spécial
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif (modèle P)

Options associées

  • M : Clapet pour équilibrage du débit, avec raccordement horizontal

Accessoires

  • Joint à lèvre

Accessoires utiles

  • Plaques d'obturation

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade perforée en tôle d'acier galvanisé
  • Caisson, clapet de réglage et caisson de raccordement en tôle d'acier galvanisé
  • Déflecteur en voile acoustique
  • Joint à lèvre en caoutchouc
  • Caisson laqué noir de jais, RAL 9005
  • Façade laquée en blanc pur (RAL 9010)
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

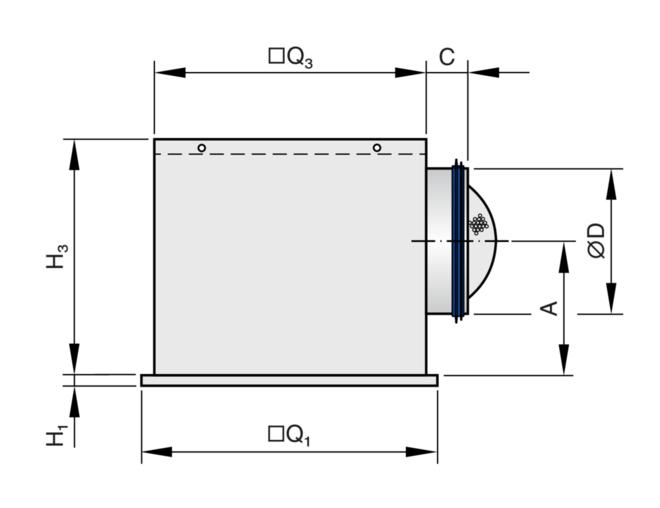

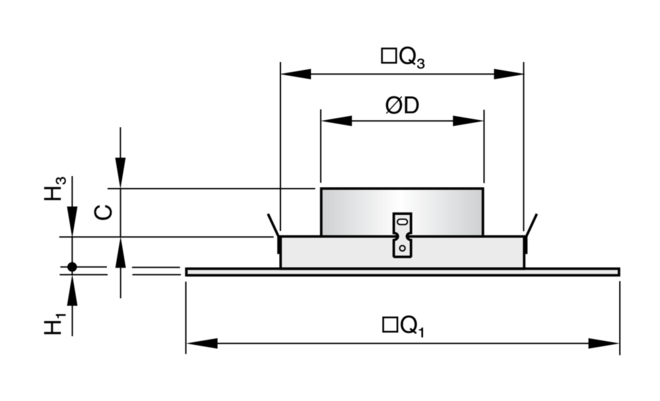

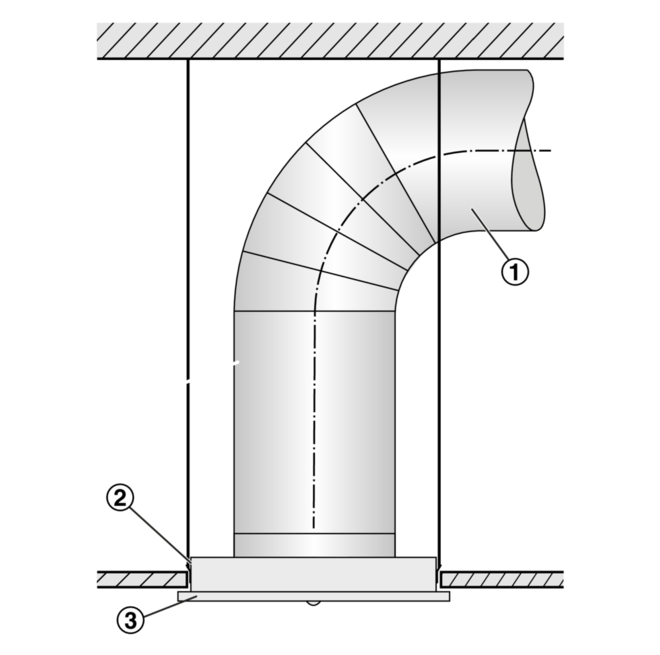

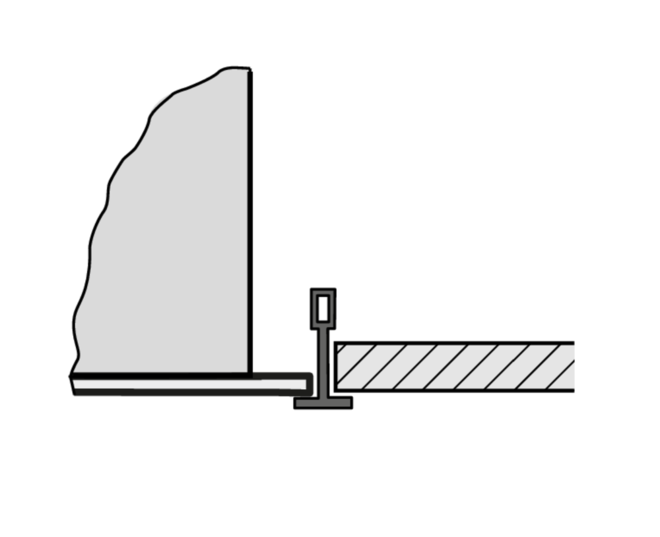

Schéma du DLQL de soufflage d'air avec une plaque d'obturation
00105773_0..
① Façade
② Vis de fixation centrale
③ Déflecteur (soufflage uniquement)
④ Caisson
⑤ Caisson de raccordement
⑥ Barre transversale
⑦ Patte de suspension
⑧ Collerette de raccordement



En option
⑨ Joint à lèvres
⑩ Clapet pour équilibrage du débit
⑪ Plaque d'obturation


00105773_0..
00129229_0
00129224_0
00129202_0
00128631_0

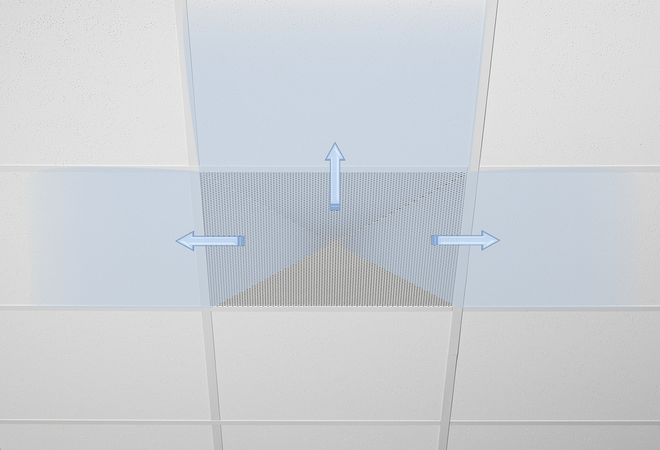

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type DLQL sont équipés d'un déflecteur spécial qui crée un soufflage d'air horizontal avec des niveaux d'induction élevés. Soufflage horizontal une à quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type DLQL peuvent également être utilisés pour la reprise.

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type DLQL sont équipés d'un déflecteur spécial qui crée un soufflage d'air horizontal avec des niveaux d'induction élevés. Soufflage horizontal une à quatre directions. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type DLQL peuvent également être utilisés pour la reprise.

trox_blau20

Dimensions nominales – module de plafond

248, 298, 398, 498, 593, 598, 618, 623 mm

 trox_blau20

Dimensions nominales – diffuseur

250, 300, 400, 500, 600 mm

 trox_blau20

Débit d'air minimal

6 – 145 l/s ou 22 – 522 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

275 – 285 l/s ou 990 – 1026 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–10 à +10 K

Dimensions nominales – module de plafond

248, 298, 398, 498, 593, 598, 618, 623 mm

Dimensions nominales – diffuseur

250, 300, 400, 500, 600 mm

Débit d'air minimal

6 – 145 l/s ou 22 – 522 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

275 – 285 l/s ou 990 – 1026 m³/h

Delta de température entre l'air soufflé et la température ambiante

–10 à +10 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) (DLQL-*-Z-H : avec clapet en position 0).

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) (DLQL-*-Z-H : avec clapet en position 0).

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

DLQL-*-Z-H avec soufflage une direction, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20
