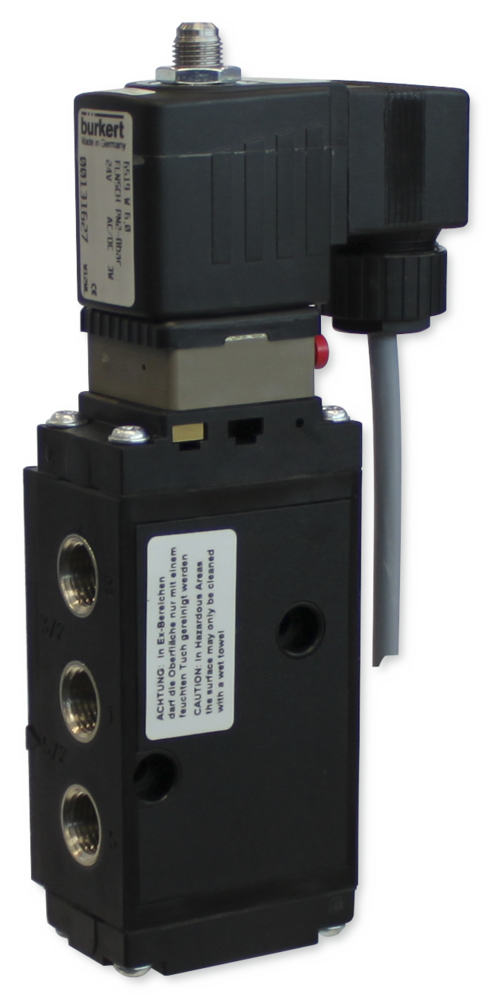

Électrovanne


00133177_0
Interrupteur fin de course


00133934_0
00132578_0
00132558_0
00132570_0
00132566_0
00133177_0

SERVOMOTEURS ANTIDÉFLAGRANTS

POUR OUVRIR ET FERMER DES VOLETS DE DOSAGE INSTALLÉS DANS DES ATMOSPHÈRES POTENTIELLEMENT EXPLOSIVES (ATEX)

Servomoteurs antidéflagrants pour des volets de dosage Type JZ, JZ-LL et et JZ-HL

  • Exécution et pièces conformes ATEX
  • Homologués pour les gaz, brouillards et vapeurs dans les zones 1 et 2, et pour les poussières dans les zones 21 et 22
  • Tension électrique 24 V AC/DC ou 230 V AC
  • Servomoteurs pneumatiques avec couple 8 – 70 Nm
  • Servomoteur électrique avec couple 15 ou 30 Nm
  • Pneumatique : Servomoteur à effet simple ou double pour un raccordement sûr avec le volet de dosage
  • Électrique : Moteur à ressort de rappel pour un raccordement sûr avec le volet de dosage


Équipements et accessoires en option

  • Électrovanne 24 V DC ou 230 V AC
  • Interrupteur fin de course

Application

Application

  • Servomoteurs antidéflagrants pour l'ouverture et fermeture
  • Ouverture et fermeture des volets de dosage de type JZ, JZ-LL, JZ-HL
  • Pour utilisation dans des atmosphères potentiellement explosives (ATEX)
  • Pour les volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox

Caractéristiques spéciales

  • Marquage et certification ATEX
  • Homologués pour les gaz, brouillards et vapeurs dans les zones 1 et 2, et pour les poussières dans les zones 21 et 22

Classification

Volet de dosage

  • Certificat de test : SEV 05 ATEX 0141
  • II 2 GD c 80 °C (T6)


Éléments de construction : Volet de dosage avec servomoteur

  • Certificat de test : SEV 05 ATEX 0142
  • II 2 GD or II 2/3 GD or II 3 GD

Application

  • Servomoteurs antidéflagrants pour l'ouverture et fermeture
  • Ouverture et fermeture des volets de dosage de type JZ, JZ-LL, JZ-HL
  • Pour utilisation dans des atmosphères potentiellement explosives (ATEX)
  • Pour les volets de dosage en acier ou acier inox avec paliers en laiton ou en acier inox

Caractéristiques spéciales

  • Marquage et certification ATEX
  • Homologués pour les gaz, brouillards et vapeurs dans les zones 1 et 2, et pour les poussières dans les zones 21 et 22

Classification

Volet de dosage

  • Certificat de test : SEV 05 ATEX 0141
  • II 2 GD c 80 °C (T6)


Éléments de construction : Volet de dosage avec servomoteur

  • Certificat de test : SEV 05 ATEX 0142
  • II 2 GD or II 2/3 GD or II 3 GD

Description

Pièces et caractéristiques

Exécution et matériaux conformes aux directives et aux instructions UE pour une utilisation avec un risque potentiel d'explosion (ATEX)


Électrique

  • Servomoteurs avec protection de surcharge
  • Signal d'entrée: Commande à 2 fils (3 points, ouvert/fermé)
  • Servomoteur à ressort de rappel pour la fonction de sécurité des lamelles
  • Commutateur auxiliaire pour déclencher les positions de fin de course
  • Débrayage manuel par bouton-poussoir


Pneumatique

  • Servomoteurs pneumatiques, à effet simple ou double
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité avec servomoteurs à double effet (hors pression)
  • Fonction de sécurité avec servomoteurs à effet simple (sans pression)

Pièces et caractéristiques

Exécution et matériaux conformes aux directives et aux instructions UE pour une utilisation avec un risque potentiel d'explosion (ATEX)


Électrique

  • Servomoteurs avec protection de surcharge
  • Signal d'entrée: Commande à 2 fils (3 points, ouvert/fermé)
  • Servomoteur à ressort de rappel pour la fonction de sécurité des lamelles
  • Commutateur auxiliaire pour déclencher les positions de fin de course
  • Débrayage manuel par bouton-poussoir


Pneumatique

  • Servomoteurs pneumatiques, à effet simple ou double
  • Signal d'entrée: Commande d'un électrovanne à 1 fil
  • Interrupteur de fin de course optionnel pour déclencher les positions de fin de course
  • Fonction de sécurité avec servomoteurs à double effet (hors pression)
  • Fonction de sécurité avec servomoteurs à effet simple (sans pression)

Information technique

Fonction

  • Fonction
Signal d'entrée pour l'ouverture/fermeture de servomoteurs à ressort de rappel
00105096_0.

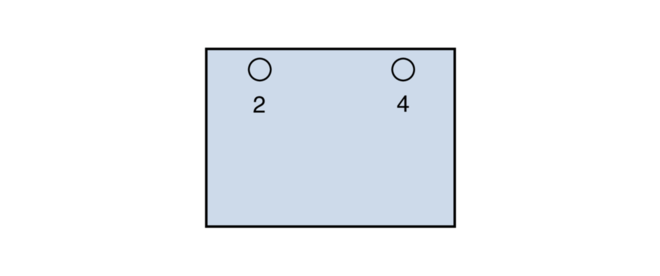

Fonctions de commutation
S1 fermé : Sens de rotation 1
S1 fermé : Sens de rotation 2
Position du clapet verrouillée en option

Uniquement entrée du terminal 5 Z1EX

00105096_0.
00147425_0
00147431_0
00136127_0
00136131_0
00147443_0
00147456_0

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.


Servomoteur à ressort de rappel électrique

Signal d'entrée : Commande à 2 fils (3 points)


Servomoteur pneumatique à double effet

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Le volet de dosage s’ouvre et se ferme grâce à l’air comprimé par deux embouts de raccordement. C'est pourquoi le servomoteur est équipé de deux tubes de raccordement. L’air comprimé entre dans une des chambres du vérin pendant que l’air de l’autre chambre s’échappe, permettant le déplacement du servomoteur. Pour l’autre sens, le processus doit s’inverser.


Servomoteurs pneumatiques à effet simple

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Le volet de dosage est fermé avec de l'air comprimé et ouvert grâce à la force du ressort. Le servomoteur a un tube de raccordement. Ce tube de raccordement comprend l'air comprimé. Pour l'autre sens de rotation, le raccordement reste ouvert.

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage en position ouverte ou fermée.


Servomoteur à ressort de rappel électrique

Signal d'entrée : Commande à 2 fils (3 points)


Servomoteur pneumatique à double effet

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Le volet de dosage s’ouvre et se ferme grâce à l’air comprimé par deux embouts de raccordement. C'est pourquoi le servomoteur est équipé de deux tubes de raccordement. L’air comprimé entre dans une des chambres du vérin pendant que l’air de l’autre chambre s’échappe, permettant le déplacement du servomoteur. Pour l’autre sens, le processus doit s’inverser.


Servomoteurs pneumatiques à effet simple

La façon la plus simple pour le pilotage est l’utilisation d’une électrovanne de commande.

Le volet de dosage est fermé avec de l'air comprimé et ouvert grâce à la force du ressort. Le servomoteur a un tube de raccordement. Ce tube de raccordement comprend l'air comprimé. Pour l'autre sens de rotation, le raccordement reste ouvert.

Modèles, Électrique , Double effet, Simple effet, Interrupteur fin de course, Électrovanne

  • Modèles
  • Électrique
  • Double effet
  • Simple effet
  • Interrupteur fin de course
  • Électrovanne

Toutes les options sont définies avec le code de commande du volet de dosage.

Servomoteurs à ressort de rappel antidéflagrant électrique pour les volets de dosage trox_blau20 Détails du code de commande Servomoteur Servomoteur Servomoteur Couple Tension d'alimentation trox_blau20 Détails du code de commande Numéro de pièce Type Commutateur auxiliaire Couple Tension d'alimentation trox_blau20

Z1EX

M466EM1

ExMax-15-SF

intégré

15 Nm

24 – 240 V

 trox_blau20

Z3EX
