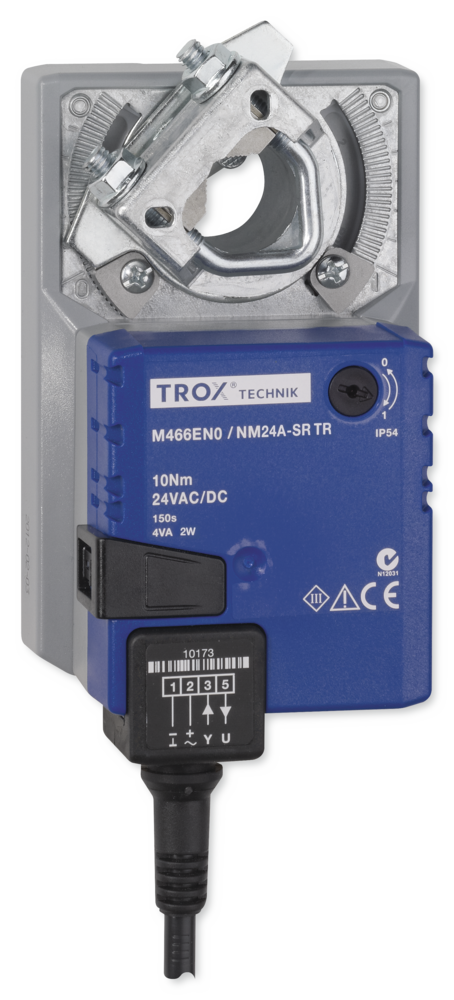

Servomoteur NM24A-SR


00132540_0
Volet de dosage avec servomoteur


00132591_0
Servomoteur à ressort de rappel


00132803_0
00132540_0
00132591_0

SERVOMOTEURS MODULANTS

POUR LE RÉGLAGE EN CONTINU ET POUR L'OUVERTURE ET LA FERMETURE DE VOLETS DANS LES SYSTÈMES DE CONDITIONNEMENT D'AIR

Servomoteurs modulants pour Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL multileaf dampers

  • Différentes positions du clapet
  • Tension électrique 24 V AC/DC
  • Signal d'entrée : tension de signal 2 – 10 V pour servomoteurs modulants
  • Butées mécaniques
  • Remplacement sur site possible

Application

Application

  • Servomoteurs pour réglage variable
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Application

  • Servomoteurs pour réglage variable
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Description

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Servomoteur à ressort de rappel en option pour la fonction de sécurité des lamelles
  • Débrayage manuel par bouton-poussoir

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Servomoteur à ressort de rappel en option pour la fonction de sécurité des lamelles
  • Débrayage manuel par bouton-poussoir

Information technique

Fonction

  • Fonction
Pilotage variable déclenché par un signal de tension 00114090_0.
Signal de tension U 0 – 10 V DC ou 2 – 10 V DC


Fonctionnement

Le servomoteur règle les lamelles du volet de dosage sur n'importe quelle position comprise entre les positions OUVERT et FERMÉ.

La signal d'entrée est un signal de tension.

Fonctionnement

Le servomoteur règle les lamelles du volet de dosage sur n'importe quelle position comprise entre les positions OUVERT et FERMÉ.

La signal d'entrée est un signal de tension.

Modèles, Standard, Ressort de rappel

  • Modèles
  • Standard
  • Ressort de rappel

Toutes les options sont définies avec le code de commande du volet de dosage.

Servomoteurs pour le réglage variable des volets de dosage (servomoteurs modulants) trox_blau20 Détails du code de commande Servomoteur Servomoteur Couple Tension d'alimentation trox_blau20 Détails du code de commande Numéro de pièce Type Couple Tension d'alimentation trox_blau20

Z20

M466DF2

SM24A-SR

20 Nm

24 V

 trox_blau20

Z21

M466DG2

GM24A-SR

40 Nm

24 V

 trox_blau20

Z50

M466DT6

LM24A-SR-F

5 Nm

24 V

 trox_blau20

Z51

M466EN0

NM24A-SR

10 Nm

24 V
Servomoteurs à ressort de rappel pour le réglage variable des volets de dosage (servomoteurs modulants) trox_blau20 Détails du code de commande Servomoteur Servomoteur Couple Tension d'alimentation trox_blau20 Détails du code de commande Numéro de pièce Type Couple Tension d'alimentation trox_blau20

ZF05

M466ET4

NF24A-SR

10 Nm

24 V

 trox_blau20

ZF10

M466ES0

SF24A-SR

20 Nm

24 V

 trox_blau20

ZF15

M466ET9

EF24A-SR

30 Nm

24 V

Servomoteurs pour le réglage variable des volets de dosage (servomoteurs modulants)

Détails du code de commande Servomoteur Couple Tension d'alimentation
Détails du code de commande Numéro de pièce Type Couple Tension d'alimentation

Z20

M466DF2

SM24A-SR

20 Nm

24 V

Z21

M466DG2

GM24A-SR

40 Nm

24 V

Z50

M466DT6

LM24A-SR-F

5 Nm

24 V

Z51

M466EN0

NM24A-SR

10 Nm

24 V


Servomoteurs à ressort de rappel pour le réglage variable des volets de dosage (servomoteurs modulants)

Détails du code de commande Servomoteur Couple Tension d'alimentation
Détails du code de commande Numéro de pièce Type Couple Tension d'alimentation

ZF05

M466ET4

NF24A-SR

10 Nm

24 V

ZF10

M466ES0

SF24A-SR

20 Nm

24 V

ZF15

M466ET9

EF24A-SR

30 Nm

24 V


Servomoteur SM24A-SR
00132797_0


00132797_0
00132800_0
00131947_0
00132803_0
00266898_0

Application

  • Servomoteurs pour réglage variable
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z20 : Servomoteur SM24A-SR
  • Z21 : Servomoteur GM24A-SR
  • Z50 : Servomoteur LM24A-SR-F
  • Z51 : Servomoteur NM24A-SR

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Débrayage manuel par bouton-poussoir

Application

  • Servomoteurs pour réglage variable
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • Z20 : Servomoteur SM24A-SR
  • Z21 : Servomoteur GM24A-SR
  • Z50 : Servomoteur LM24A-SR-F
  • Z51 : Servomoteur NM24A-SR

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Débrayage manuel par bouton-poussoir

Servomoteur SM24A-SR trox_blau20

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

4 VA max.

 trox_blau20

Puissance nominale (DC)

2 W max.

 trox_blau20

Couple

20 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,1 kg
Servomoteur GM24A-SR trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

6,5 VA max.

 trox_blau20

Puissance nominale (DC)

4,5 W max.

 trox_blau20

Couple

40 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/UE, RoHS suivant 2011/65/UE

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,7 kg
Servomoteurs LM24A-SR et LM24A-SR-F trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Consommation électrique - charge

1 W

 trox_blau20

Consommation électrique - veille

0,4 W

 trox_blau20

Puissance nominale

2 VA

 trox_blau20

Couple

5 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Retour position

2 – 10 V DC, 1 mA

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,5 kg
Servomoteur NM24A-SR trox_blau20

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

4 VA max.

 trox_blau20

Puissance nominale (DC)

2 W max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement pour 90°

150 s

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

0,8 kg

Servomoteur SM24A-SR

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

4 VA max.

Puissance nominale (DC)

2 W max.

Couple

20 Nm

Temps de fonctionnement pour 90°

150 s

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,1 kg


Servomoteur GM24A-SR

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

6,5 VA max.

Puissance nominale (DC)

4,5 W max.

Couple

40 Nm

Temps de fonctionnement pour 90°

150 s

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/UE, RoHS suivant 2011/65/UE

Température de fonctionnement

–30 to 50 °C

Poids

1,7 kg


Servomoteurs LM24A-SR et LM24A-SR-F

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Consommation électrique - charge

1 W

Consommation électrique - veille

0,4 W

Puissance nominale

2 VA

Couple

5 Nm

Temps de fonctionnement pour 90°

150 s

Retour position

2 – 10 V DC, 1 mA

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,5 kg


Servomoteur NM24A-SR

Tension électrique (AC)

24 V AC ± 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

4 VA max.

Puissance nominale (DC)

2 W max.

Couple

10 Nm

Temps de fonctionnement pour 90°

150 s

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

0,8 kg


Servomoteur NF24A-SR
00132809_0


00132809_0
00132806_0
00132814_0
00266904_0

Application

  • Servomoteurs à ressort de rappel pour le réglage variable des volets de dosage
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • ZF05: Servomoteur à ressort de rappel NF24A-SR
  • ZF10 : Servomoteur à ressort de rappel NF24A-SR
  • ZF15: Servomoteur à ressort de rappel EF24A-SR

Fonction de sécurité

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Débrayage manuel par bouton-poussoir

Application

  • Servomoteurs à ressort de rappel pour le réglage variable des volets de dosage
  • Réglage variable des volets de dosage Type JZ, JZ-AL, JZ-LL, JZ-LL-AL, JZ-HL, JZ-HL-AL

Modèles

  • ZF05: Servomoteur à ressort de rappel NF24A-SR
  • ZF10 : Servomoteur à ressort de rappel NF24A-SR
  • ZF15: Servomoteur à ressort de rappel EF24A-SR

Fonction de sécurité

  • NO : Coupure de courant pour l'ouverture
  • NC : Coupure de courant pour la fermeture

Pièces et caractéristiques

  • Butées mécaniques pour régler les positions des clapets
  • Tension électrique 24 V AC/DC
  • Protection contre la surpression
  • Signal de valeur de consigne 2 – 10 V DC
  • Débrayage manuel par bouton-poussoir

Servomoteur à ressort de rappel NF24A-SR trox_blau20

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

5,5 VA max.

 trox_blau20

Puissance nominale (DC)

3,5 W max.

 trox_blau20

Couple

10 Nm

 trox_blau20

Temps de fonctionnement du moteur pour 90°

150 s

 trox_blau20

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

1,8 kg
Servomoteur à ressort de rappel SF24A-SR trox_blau20

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

7 VA max.

 trox_blau20

Puissance nominale (DC)

5 W max.

 trox_blau20

Couple

20 Nm

 trox_blau20

Temps de fonctionnement du moteur pour 90°

150 s

 trox_blau20

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

2,1 kg
Servomoteur à ressort de rappel EF24A-SR trox_blau20

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

 trox_blau20

Tension électrique (DC)

24 V DC ± 20 %

 trox_blau20

Puissance nominale (AC)

12 VA max.

 trox_blau20

Puissance nominale (DC)

7 W max.

 trox_blau20

Couple

30 Nm

 trox_blau20

Temps de fonctionnement du moteur pour 90°

150 s

 trox_blau20

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

 trox_blau20

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

 trox_blau20

Câble de raccordement

4 × 0,75 mm², 1 m de long

 trox_blau20

Classe de sécurité CEI

III (très basse tension de sécurité)

 trox_blau20

Niveau de protection

IP 54

 trox_blau20

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

 trox_blau20

Température de fonctionnement

–30 to 50 °C

 trox_blau20

Poids

4,3 kg

Servomoteur à ressort de rappel NF24A-SR

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

5,5 VA max.

Puissance nominale (DC)

3,5 W max.

Couple

10 Nm

Temps de fonctionnement du moteur pour 90°

150 s

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

1,8 kg


Servomoteur à ressort de rappel SF24A-SR

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

7 VA max.

Puissance nominale (DC)

5 W max.

Couple

20 Nm

Temps de fonctionnement du moteur pour 90°

150 s

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

2,1 kg


Servomoteur à ressort de rappel EF24A-SR

Tension électrique (AC)

24 V CA –10 %, + 20 %, 50/60 Hz

Tension électrique (DC)

24 V DC ± 20 %

Puissance nominale (AC)

12 VA max.

Puissance nominale (DC)

7 W max.

Couple

30 Nm

Temps de fonctionnement du moteur pour 90°

150 s

Ressort de rappel

20 s (pour < −20 °C jusqu'à 60 s)

Signal de commande

2 – 10 V DC, Ra > 100 kΩ

Câble de raccordement

4 × 0,75 mm², 1 m de long

Classe de sécurité CEI

III (très basse tension de sécurité)

Niveau de protection

IP 54

Conformité CE

CEM selon 2014/30/EU, RoHS 2011/65/EU

Température de fonctionnement

–30 to 50 °C

Poids

4,3 kg


Téléchargements

Information produit

  • Options associées - Servomoteurs modulants

    1,1 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
