Application
Caractéristiques spéciales
Façade à bord plat légèrement incliné – 3 mm de haut seulement
Dimensions nominales
Modèles
Raccordement
Caractéristiques d'éxécution
Plenums rectangulaires à raccordement horizontal pour les dimensions nominales 300, 300L, 600H and 625
Plenums circulaires à raccordement horizontal pour les dimensions nominales 250, 400L, 400H and 600
Caisson de raccordement pour soufflage, avec élément répartiteur optimisé qui garantit un flux d'air uniforme sur la façade du diffuseur
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale avec capuchon
Collerette pour dimensions nominales 160 et 250 et raccordement vertical à la gaine
Matériaux et finitions
Façade, collerette de raccordement et clapet de réglage en plastique ABS, UL 94, ignifugés (V-0)
Caisson de raccordement et barre transversale en tôle galvanisée
Façade peinte en blanc pur (RAL 9010)
Normes et directives
Maintenance
Modèles
Raccordement

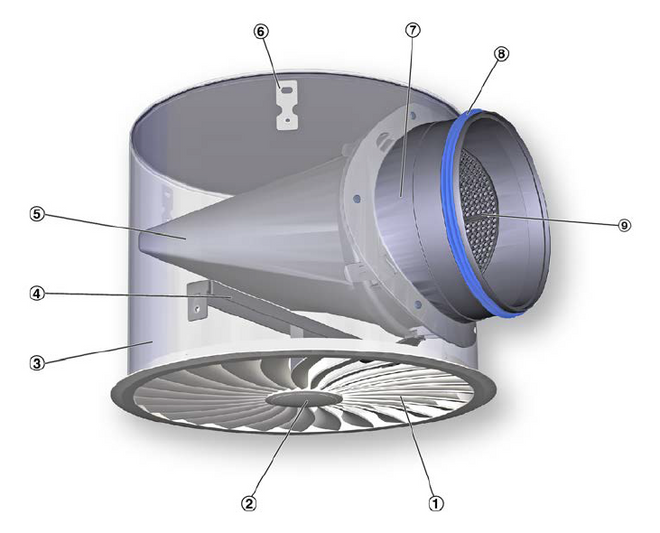

Pièces et caractéristiques
Options associées
{1902}
{1907}
Normes et directives
Dimensions nominales

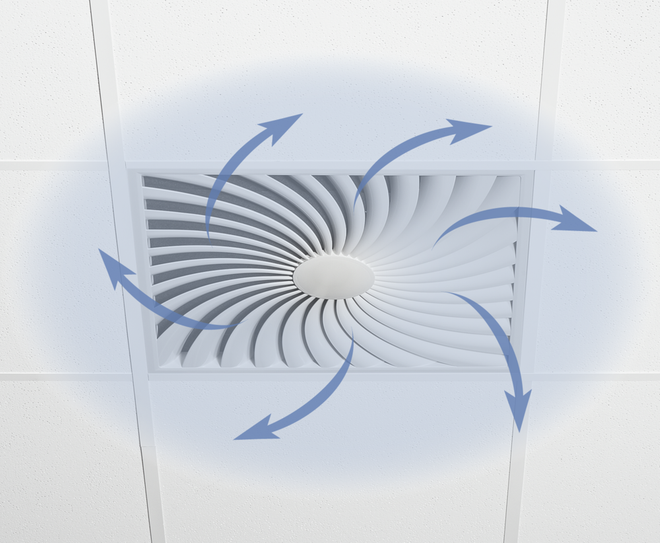

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire permettant d'introduire, dans de bonnes conditions de température et de vitesse, de l'air dans les locaux. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.
Les diffuseurs plafonniers à jet hélicoïdal de type AIRNAMIC possèdent des ailettes fixes aux contours en profilés 3D. Cela permet d'obtenir des débits d'air élevés et de faibles niveaux de puissance acoustique. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –-10 à +10 K.
Un clapet de réglage simplifie l'équilibrage du débit pour la mise en service.
Afin de donner au local un look esthétique et uniforme, les diffuseurs de type AIRNAMIC peuvent également être utilisés pour la reprise. Il n'y a donc aucun élément de répartition.
Dimensions nominales | 160, 250, 300, 400, 600, 625 mm |
Débit d'air minimal, avec Δtz = -6 K | 5 – 76 l/s ou 16 – 274 m³/h |
Débit d'air maximal, avec LWA ≅ 50 dB(A) | 44 – 385 l/s ou 159 – 1386 m³/h |
Delta de température entre l'air soufflé et la température ambiante | -12 – 10 K |
Les tableaux de dimensionnement rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants. Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –-6 K. Les débits maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec le clapet de réglage en position 0° Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.
AIRNAMIC-Q-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale
DN | qv [l/s] | qv [m³/h] | 0° | 45° | 90° | |||
---|---|---|---|---|---|---|---|---|
Δpₜ [Pa] | LWA [dB(A)] | Δpₜ [Pa] | LWA [dB(A)] | Δpₜ [Pa] | LWA [dB(A)] | |||
300L | 13 | 47 | 1 | <15 | 2 | <15 | 2 | <15 |
300L | 40 | 144 | 9 | 24 | 16 | 24 | 23 | 24 |
300L | 68 | 245 | 27 | 37 | 45 | 38 | 65 | 39 |
300L | 95 | 342 | 539 | 50 | 89 | 51 | 127 | 51 |
300H | 16 | 58 | 1 | <15 | 2 | <15 | 4 | <15 |
300H | 55 | 198 | 15 | 22 | 27 | 24 | 41 | 27 |
300H | 90 | 324 | 41 | 37 | 72 | 39 | 111 | 42 |
300H | 130 | 468 | 86 | 50 | 150 | 51 | 232 | 54 |
600, 625 | 76 | 274 | 3 | <15 | 7 | <15 | 13 | 18 |
600, 625 | 180 | 648 | 18 | 24 | 41 | 31 | 72 | 41 |
600, 625 | 285 | 1026 | 44 | 40 | 102 | 47 | 180 | 58 |
600, 625 | 385 | 1386 | 80 | 50 | 185 | 59 | 329 | 71 |
Position du clapet : 0°, 45°, 90°
AIRNAMIC-R-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale
DN | qv [l/s] | qv [m³/h] | 0° | 45° | 90° | |||
---|---|---|---|---|---|---|---|---|
Δpt [Pa] | LWA [dB(A)] | Δpt [Pa] | LWA [dB(A)] | Δpt [Pa] | LWA [dB(A)] | |||
250 | 12 | 42 | 2 | <15 | 2 | <15 | 2 | <15 |
250 | 42 | 152 | 20 | 29 | 25 | 29 | 32 | 29 |
250 | 73 | 262 | 59 | 42 | 75 | 42 | 95 | 42 |
250 | 103 | 373 | 119 | 50 | 151 | 50 | 191 | 50 |
400L | 17 | 61 | 1 | <15 | 1 | <15 | 2 | <15 |
400L | 55 | 198 | 9 | 25 | 14 | 25 | 20 | 29 |
400L | 95 | 342 | 27 | 38 | 41 | 39 | 59 | 41 |
400L | 135 | 486 | 55 | 50 | 82 | 51 | 118 | 52 |
400H | 24 | 86 | 1 | <15 | 2 | <15 | 4 | <15 |
400H | 75 | 270 | 14 | 26 | 21 | 28 | 34 | 28 |
400H | 130 | 468 | 41 | 40 | 64 | 40 | 101 | 44 |
400H | 180 | 648 | 79 | 50 | 123 | 50 | 193 | 54 |
600, 625 | 57 | 205 | 2 | <15 | 4 | <15 | 8 | <15 |
600, 625 | 160 | 576 | 17 | 27 | 35 | 28 | 60 | 36 |
600, 625 | 265 | 954 | 47 | 40 | 97 | 45 | 163 | 54 |
600, 625 | 365 | 1314 | 89 | 50 | 185 | 58 | 310 | 66 |
Position du clapet : 0°, 45°, 90°
AIRNAMIC-R-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale
DN | qv [l/s] | qv [m³/h] | Δpₜ [Pa] | LWA [dB(A)] |
---|---|---|---|---|
160 | 5 | 16 | 1 | <15 |
160 | 18 | 64 | 13 | 26 |
160 | 31 | 111 | 39 | 40 |
160 | 44 | 159 | 80 | 50 |
250 | 12 | 42 | 1 | <15 |
250 | 44 | 159 | 11 | 24 |
250 | 77 | 277 | 33 | 40 |
250 | 109 | 394 | 68 | 50 |
Texte de spécification
Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire, pour les zones de confort qui nécessitent une esthétique et un design particuliers. Modèles "soufflage" et "reprise". Excellente fonction aérodynamique et acoustique grâce aux ailettes en profilés aérodynamiques optimisés, pour un soufflage par jet tourbillonnaire horizontal, qui crée des niveaux élevés d'induction. Pour montage dans tous les types de plafonds suspendus. Composant prêt à monter, constitué d'une façade avec soit un plenum de raccordement, soit une collerette. Plenum avec raccordement horizontal, traverse et orifices percés ou pattes de suspension, avec un clapet pour l'équilibrage du débit d'air et un joint à lèvre sur la collerette, raccordement du soufflage avec élément d'équilibrage. Alternativement, collerette pour les tailles nominales 160 et 250 pour le raccordement direct aux gaines, fixation de la façade sans outil. La façade peut être fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un capuchon. Les collerettes de raccordement conviennent aux gaines circulaires selon EN1506 ou EN13180. Le niveau de puissance acoustique du bruit du flux d'air est mesuré suivant EN ISO 5135.
Caractéristiques spéciales
Façade à bord plat légèrement incliné – 3 mm de haut seulement
Matériaux et finitions
Façade, collerette de raccordement et clapet de réglage en plastique ABS, UL 94, ignifugés (V-0)
Caisson de raccordement et barre transversale en tôle galvanisée
Façade peinte en blanc pur (RAL 9010)
Données techniques
AIRNAMIC | – | R | – | Z | – | H | / | 400H | / | S1 - RAL… |
| | | | | | | | | | | | |||||
1 | 2 | 3 | 4 | 5 | 6 |
Style | Circulaire |
Système de climatisation d'air | Soufflage |
Raccordement | horizontal |
Dimension nominale | 400H |
Finition | RAL 9010, blanc pur |
Version
Version
DN | □Q₁ | H₁ | □Q₃ | H₃ | ∅D | A | C | ① | m [kg] |
---|---|---|---|---|---|---|---|---|---|
300L | 298 | 3 | 290 | 250 | 158 | 139 | 60 | AK-H-Q/300 | 3 |
300H | 298 | 3 | 290 | 250 | 158 | 139 | 60 | AK-H-Q/300 | 3 |
600 | 598 | 3 | 567 | 345 | 248 | 194 | 60 | AK-H-Q/600 | 8,7 |
625 | 623 | 3 | 567 | 345 | 248 | 194 | 60 | AK-H-Q/600 | 8,7 |
DN | ØD1 | H1 | ØD3 | H3 | ØD | A | C | ① | m [kg] |
---|---|---|---|---|---|---|---|---|---|
250 | 250 | 3 | 274 | 293 | 158 | 189 | 60 | AKR1* | 2,4 |
400L | 400 | 3 | 362 | 290 | 198 | 166 | 60 | AKR2 | 4 |
400H | 400 | 3 | 362 | 290 | 198 | 166 | 60 | AKR2 | 4 |
600 | 600 | 3 | 573 | 344 | 248 | 195 | 60 | AKR5 | 7,5 |
DN | ØD1 | H1 | ØD3 | H3 | ØD4 | A1 | ØD | C |
---|---|---|---|---|---|---|---|---|
160 | 160 | 3 | 144 | 117 | 146 | 0,5 – 30 | 98 | 50 |
250 | 250 | 3 | 222 | 117 | 225 | 0,5 – 30 | 158 | 50 |
DN | □Q2 | □Q1 | Aeff [m2] |
---|---|---|---|
300L | 262 | 298 | 0,0139 |
300H | 262 | 298 | 0,0175 |
600 | 539 | 598 | 0,0616 |
625 | 539 | 623 | 0,0616 |
DN | ∅D₁ | ∅D₂ | Aeff [m2] |
---|---|---|---|
160 | 160 | 132 | 0,0036 |
250 | 250 | 210 | 0,0098 |
400L | 400 | 352 | 0,0186 |
400H | 400 | 352 | 0,0258 |
600 | 600 | 546 | 0,0504 |
