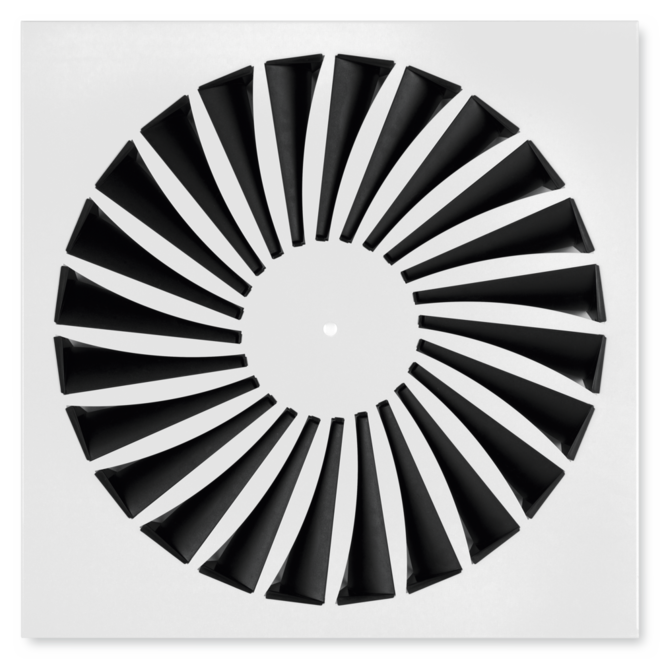

TDV-SA-Q-Z/600


00134457_0
Façade circulaire


00134461_0
Ailettes blanches


00140668_0

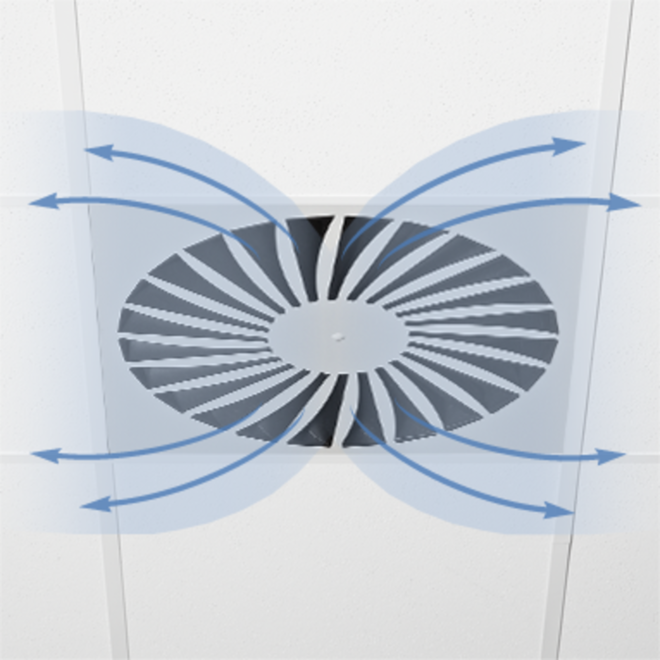

Soufflage horizontal bidirectionnel


00128810_0
Soufflage horizontal unidirectionnel


00140625_0
Soufflage horizontal rotatif


00132911_0
00134457_0
00134461_0
00140668_0
00128810_0
00140625_0

TDV-SilentAIR

TRÈS FAIBLE NIVEAU DE PUISSANCE ACOUSTIQUE POUR LES ZONES DE CONFORT, AVEC AILETTES DE DIFFUSION RÉGLABLES MANUELLEMENT

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

  • Dimensions nominales : 300, 400, 500, 600, 625
  • Plage de débit d'air : 11 à 315 l/s ou 40 à 1134 m³/h
  • Façade en acier galvanisé, laquée
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Idéal pour les zones de confort


Équipements et accessoires en option

  • Façade exposée disponible en nuances de couleurs RAL CLASSIC, ailettes noires ou blanches
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type TDV-SilentAIR sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Ailettes réglables individuellement afin de répondre aux exigences particulières
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes réglables de manière individuelle et manuelle
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Ailettes noires ou blanches

Dimensions nominales

  • 300, 400, 500, 600, 625

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type TDV-SilentAIR sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Ailettes réglables individuellement afin de répondre aux exigences particulières
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes réglables de manière individuelle et manuelle
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Ailettes noires ou blanches

Dimensions nominales

  • 300, 400, 500, 600, 625

Description

Modèles

  • TDV-SA-Q : façade carrée
  • TDV-SA-R : façade circulaire
  • TDV-SA-*-Z : soufflage
  • TDV-SA-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes réglables de manière individuelle et manuelle
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Ailettes en plastique, UL 94, V-0, ignifuges
  • Joint à lèvre en caoutchouc
  • Façade apparente laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC
  • Ailettes pour soufflage similaires au RAL 9005, noires ; modèle "reprise" sans ailettes
  • Q11 : Ailette pour reprise similaires au RAL 9005, noires
  • Q21 : Ailettes pour soufflage et reprise similaires au RAL 9010, blanches

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • TDV-SA-Q : façade carrée
  • TDV-SA-R : façade circulaire
  • TDV-SA-*-Z : soufflage
  • TDV-SA-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes réglables de manière individuelle et manuelle
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Ailettes en plastique, UL 94, V-0, ignifuges
  • Joint à lèvre en caoutchouc
  • Façade apparente laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC
  • Ailettes pour soufflage similaires au RAL 9005, noires ; modèle "reprise" sans ailettes
  • Q11 : Ailette pour reprise similaires au RAL 9005, noires
  • Q21 : Ailettes pour soufflage et reprise similaires au RAL 9010, blanches

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande
Schéma du TDV, avec caisson pour raccordement horizontal
00128127_0
A TDV-SA-Q
B TDV-SA-R
① Façade
② Vis de fixation centrale
③ Ailettes réglables
④ Caisson de raccordement
⑤ Barre transversale
⑥ Patte de suspension
⑦ Collerette de raccordement
En option
⑧ Joint à lèvre
⑨ Clapet pour équilibrage du débit d'air
⑩ Prise de pression
⑪ Cordelette verte pour la fermeture du clapet de réglage
⑫ Cordelette blanche pour l'ouverture du clapet de réglage
⑬ Tube de mesure
⑭ Étiquette de texte qui indique le modèle du caisson de raccordement


00128127_0
00144080_0
00144100_0
00140635_0
00147757_0
00140640_0
00147752_0
00140668_0
00147789_0
00144114_0
00144138_0
00147794_0

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type TDV possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal une direction, deux directions ou omnidirectionnel. Possibilité de soufflage à la verticale, mais uniquement pour le chauffage. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type TDV peuvent également être utilisés pour la reprise. Les ailettes ne sont pas nécessaires pour la reprise.

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type TDV possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal une direction, deux directions ou omnidirectionnel. Possibilité de soufflage à la verticale, mais uniquement pour le chauffage. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type TDV peuvent également être utilisés pour la reprise. Les ailettes ne sont pas nécessaires pour la reprise.

trox_blau20

Dimensions nominales

300, 400, 500, 600, 625 mm

 trox_blau20

Débit d'air minimal, avec ΔtZ = –6 K

11 – 47 l/s ou 40 – 169 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

95 – 315 l/s ou 342 – 1134 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K

Dimensions nominales

300, 400, 500, 600, 625 mm

Débit d'air minimal, avec ΔtZ = –6 K

11 – 47 l/s ou 40 – 169 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

95 – 315 l/s ou 342 – 1134 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

TDV-SA-Q-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

11

40

1

<15

1

<15

2

<15

 trox_blau20

300

40

144

11

25

14

27

32

25

 trox_blau20

300

65

234

28

37

37

37

83

38

 trox_blau20

300

95

342

60

50

79

48

179

52

 trox_blau20

400

20

72

1

<15

1

<15

3

<15

 trox_blau20

400

60

216

10

26

12

18

28

27

 trox_blau20

400

100

360

26

39

35

36

79

39

 trox_blau20

400

140

504

52

50

68

49

154

49

 trox_blau20

500

30

108

1

<15

2

<15

6

<15

 trox_blau20

500

80

288

11

22

16

21

46

26

 trox_blau20

500

135

486

30

38

46

38

130

43

 trox_blau20

500

190

684

59

50

91

51

257

55

 trox_blau20

600, 625

47

169

2

<15

2

<15

6

<15

 trox_blau20

600, 625

125

450

12

22

15

22

44

27

 trox_blau20

600, 625

200

720

30

38

39

37

112

43

 trox_blau20

600, 625

275

990

57

50

74

49

212

55
TDV-SA-R-Z-H niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

11

40

1

<15

1

<15

2

<15

 trox_blau20

300

40

144

10

25

14

24

32

23

 trox_blau20

300

70

252

31

35

43

36

97

38

 trox_blau20

300

111

398

78

50

108

50

243

54

 trox_blau20

400

20

72

1

<15

1

<15

3

<15

 trox_blau20

400

65

234

11

25

14

25

34

25

 trox_blau20

400

115

414

34

39

45

39

105

41

 trox_blau20

400

155

558

62

50

82

48

191

51

 trox_blau20

500

30

108

1

<15

2

<15

6

<15

 trox_blau20

500

90

324

13

22

20

23

56

28

 trox_blau20

500

155

558

39

38

59

40

165

45

 trox_blau20

500

215

774

75

50

114

52

318

57

 trox_blau20

600, 625

47

169

2

<15

2

<15

6

<15

 trox_blau20

600, 625

130

468

13

21

19

22

47

30

 trox_blau20

600, 625

215

774

35

37

51

38

130

45

 trox_blau20

600, 625

295

1062

66

50

96

50

244

57
TDV-SA-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

11

40

1

<15

1

<15

2

<15

 trox_blau20

300

30

108

6

17

8

19

17

18

 trox_blau20

300

65

234

29

37

36

38

82

38

 trox_blau20

300

95

342

63

50

77

51

174

52

 trox_blau20

400

20

72

1

<15

1

<15

3

<15

 trox_blau20

400

60

216

9

21

12

23

29

22

 trox_blau20

400

110

396

31

39

40

39

96

42

 trox_blau20

400

150

540

58

50

73

51

179

54

 trox_blau20

500

30

108

1

<15

2

<15

6

<15

 trox_blau20

500

85

306

11

20

18

23

49

29

 trox_blau20

500

140

504

30

38

49

42

133

46

 trox_blau20

500

195

702

59

50

94

56

258

58

 trox_blau20

600, 625

47

169

2

<15

3

<15

7

<15

 trox_blau20

600, 625

120

432

12

23

17

25

42

33

 trox_blau20

600, 625

190

684

29

38

42

42

106

48

 trox_blau20

600, 625

260

936

55

50

79

55

198

60

TDV-SA-Q-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

11

40

1

<15

1

<15

2

<15

300

40

144

11

25

14

27

32

25

300

65

234

28

37

37

37

83

38

300

95

342

60

50

79

48

179

52

400

20

72

1

<15

1

<15

3

<15

400

60

216

10

26

12

18

28

27

400

100

360

26

39

35

36

79

39

400

140

504

52

50

68

49

154

49

500

30

108

1

<15

2

<15

6

<15

500

80

288

11

22

16

21

46

26

500

135

486

30

38

46

38

130

43

500

190

684

59

50

91

51

257

55

600, 625

47

169

2

<15

2

<15

6

<15

600, 625

125

450

12

22

15

22

44

27

600, 625

200

720

30

38

39

37

112

43

600, 625

275

990

57

50

74

49

212

55


TDV-SA-R-Z-H niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

11

40

1

<15

1

<15

2

<15

300

40

144

10

25

14

24

32

23

300

70

252

31

35

43

36

97

38

300

111

398

78

50

108

50

243

54

400

20

72

1

<15

1

<15

3

<15

400

65

234

11

25

14

25

34

25

400

115

414

34

39

45

39

105

41

400

155

558

62

50

82

48

191

51

500

30

108

1

<15

2

<15

6

<15

500

90

324

13

22

20

23

56

28

500

155

558

39

38

59

40

165

45

500

215

774

75

50

114

52

318

57

600, 625

47

169

2

<15

2

<15

6

<15

600, 625

130

468

13

21

19

22

47

30

600, 625

215

774

35

37

51

38

130

45

600, 625

295

1062

66

50

96

50

244

57


TDV-SA-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

11

40

1

<15

1

<15

2

<15

300

30

108

6

17

8

19

17

18

300

65

234

29

37

36

38

82

38

300

95

342

63

50

77

51

174

52

400

20

72

1

<15

1

<15

3

<15

400

60

216

9

21

12

23

29

22

400

110

396

31

39

40

39

96

42

400

150

540

58

50

73

51

179

54

500

30

108

1

<15

2

<15

6

<15

500

85

306

11

20

18

23

49

29

500

140

504

30

38

49

42

133

46

500

195

702

59

50

94

56

258

58

600, 625

47

169

2

<15

3

<15

7

<15

600, 625

120

432

12

23

17

25

42

33

600, 625

190

684

29

38

42

42

106

48

600, 625

260

936

55

50

79

55

198

60

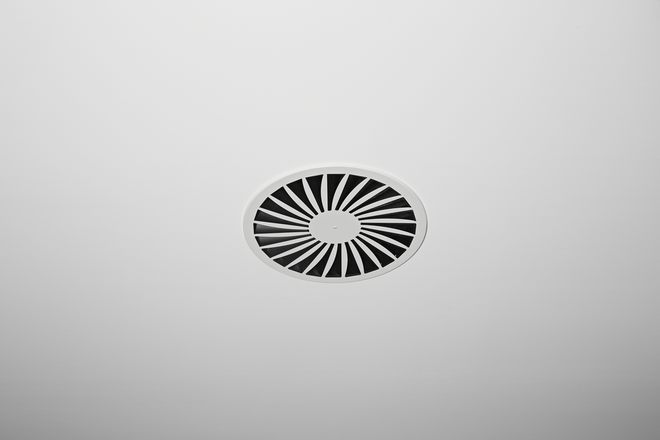

Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes réglables de manière individuelle et manuelle, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade avec ailettes blanches ou noires disposées radialement et réglables individuellement, et d'un caisson de raccordement, d'un élément de répartition (uniquement pour les modèles de soufflage), d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un embout décoratif.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes réglables de manière individuelle et manuelle
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Ailettes noires ou blanches

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Ailettes en plastique, UL 94, V-0, ignifuges
  • Joint à lèvre en caoutchouc
  • Façade apparente laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC
  • Ailettes pour soufflage similaires au RAL 9005, noires ; modèle "reprise" sans ailettes
  • Q11 : Ailette pour reprise similaires au RAL 9005, noires
  • Q21 : Ailettes pour soufflage et reprise similaires au RAL 9010, blanches

Données techniques

  • Dimensions nominales : 300, 400, 500, 600, 625 mm
  • Débit d'air minimal, avec ΔtZ = –6 K: 11 – 47 l/s ou 40 – 169 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A): 95 – 315 l/s ou 342 – 1134 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes réglables de manière individuelle et manuelle, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade avec ailettes blanches ou noires disposées radialement et réglables individuellement, et d'un caisson de raccordement, d'un élément de répartition (uniquement pour les modèles de soufflage), d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un embout décoratif.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes réglables de manière individuelle et manuelle
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Ailettes noires ou blanches

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Ailettes en plastique, UL 94, V-0, ignifuges
  • Joint à lèvre en caoutchouc
  • Façade apparente laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC
  • Ailettes pour soufflage similaires au RAL 9005, noires ; modèle "reprise" sans ailettes
  • Q11 : Ailette pour reprise similaires au RAL 9005, noires
  • Q21 : Ailettes pour soufflage et reprise similaires au RAL 9010, blanches

Données techniques

  • Dimensions nominales : 300, 400, 500, 600, 625 mm
  • Débit d'air minimal, avec ΔtZ = –6 K: 11 – 47 l/s ou 40 – 169 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A): 95 – 315 l/s ou 342 – 1134 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

00133892_0

 Type
TDV-SA       Diffuseur à jet hélicoïdal

 Style d'exécution
R       Circulaire
Q       Carrée

Mode
Z       Soufflage
A       Reprise

 Raccordement
H       Horizontal
V       Vertical

 Clapet pour équilibrage du débit
       Aucune indication : sans clapet
M       Avec clapet de réglage
MN       Avec cordelette et prise de pression (uniquement pour le raccordement H)



 Accessoires
Aucune indication : sans accessoires
L       Avec joint à lèvre

 Dimensions nominales [mm]
300
400
500
600
625

 Nuance de couleur des ailettes de diffusion
Aucune indication : soufflage – ailettes de diffusion noires, reprise – sans ailettes
Q11       Reprise – ailettes de diffusion noires
Q21       Soufflage – ailettes de diffusion blanches
       Reprise – ailettes de diffusion blanches

 Surface apparente
       Aucune indication : laquée RAL 9010, blanc pur
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : TDV-SA–Q–Z–H–MN–L/600/P1–RAL 9016

Style d'exécution

Carrée

Système

Soufflage d'air

Raccordement

Horizontal

Clapet pour équilibrage du débit d'air

Avec cordelettes et prise de pression

Accessoires

Joint à lèvre

Dimension nominale

600

Nuance de couleur des ailettes

Noir

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit
TDV-SA-Q-Z/600 00132911_0


TDV-SA-Q-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-Q-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-R-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-R-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-Q-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-Q-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-R-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDV-SA-R-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Façade carrée avec caisson pour raccordement horizontal
00111335_0..


00111335_0..
00111341_0..
00111445_0...
00111347_0..
TDV-SA-Q-*-H

Les poids s'appliquent au mode "soufflage"

TDV-SA-Q-*-V

Les poids s'appliquent au mode "soufflage"

TDV-SA-R-*-H

Les poids s'appliquent au mode "soufflage"

TDV-SA-R-*-V

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Façade TDV-SA-R 00111715_0.


TDV-QTDV-R

Exemples de montage, Détails du montage, Mise en service, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Informations de base et nomenclature
Montage dans des plafonds en T
00104520_0.


00104520_0.
00104505_0.
00104525_0.
Montage à ras du plafond avec caisson de raccordement carré
00144769_0
① Gaine
② Patte de suspension
③ Façade

  • Raccordement horizontal
  • Quatre orifices de suspension
  • Suspension à l'aide de cordelettes, de câbles ou d'étriers à fournir par des tiers


00144769_0
00143625_0
00145009_0
00145024_0
00144799_0
00144832_0
00144854_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Montage suspendu uniquement avec un bord élargi (modèle soufflage)
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Montage suspendu uniquement avec un bord élargi (modèle soufflage)
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

AK-Uni-...-MN Équilibrage du débit
00151153_0
① Clapet de réglage
② Cordelette blanche pour l'ouverture du clapet de réglage

Ouverte, 0°

00151153_0
00151159_0
00151140_0
00132583_0
00134024_0

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série TDV-SilentAIR

    Brochure technique  2,8 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
