RFD

TAUX D'INDUCTION ÉLEVÉS GARANTISSANT UN HAUT NIVEAU DE CONFORT POUR LES ZONES DE CONFORT ET LES LOCAUX INDUSTRIELS, AVEC AILETTES FIXES

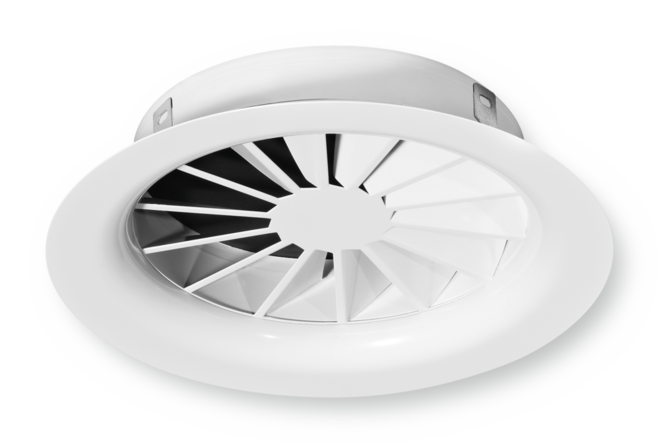

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

  • Dimensions nominales : 125, 160, 200, 250, 315, 400
  • Plage de débit d'air : 4 à 330 l/s ou 14 à 1188 m³/h
  • Façade en tôle d'acier galvanisé laquée ou en aluminium (dépendant de la variante)
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tous les types de plafonds
  • Avec anneau de soufflage en forme de buse, idéal pour le refroidissement en cas de montage en suspension libre.
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)
  • Idéal pour les zones de confort


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression
  • Caisson de raccordement peu profond

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type RFD sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi et un anneau de soufflage en forme de buse également adapté à un montage suspendu (modèle "soufflage")

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type RFD sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi et un anneau de soufflage en forme de buse également adapté à un montage suspendu (modèle "soufflage")

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Description

Modèles

  • RFD-Q : façade carrée
  • RFD-R : façade circulaire

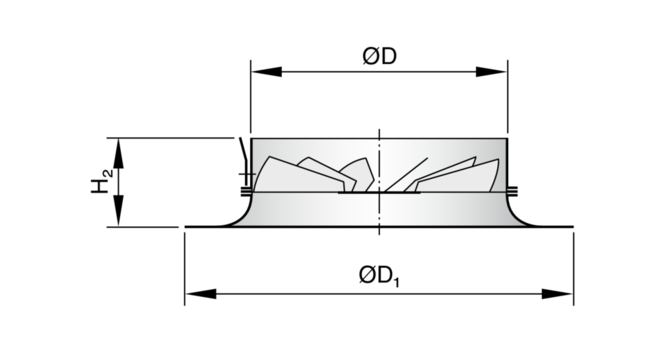

  • RFD-*-D : façade avec anneau de soufflage en forme de buse


Raccordement

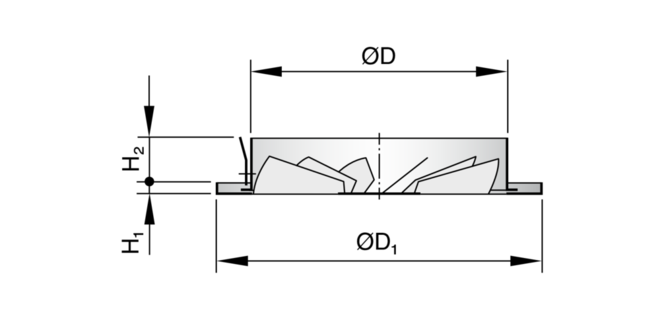

  • K : Raccordement vertical avec collerette

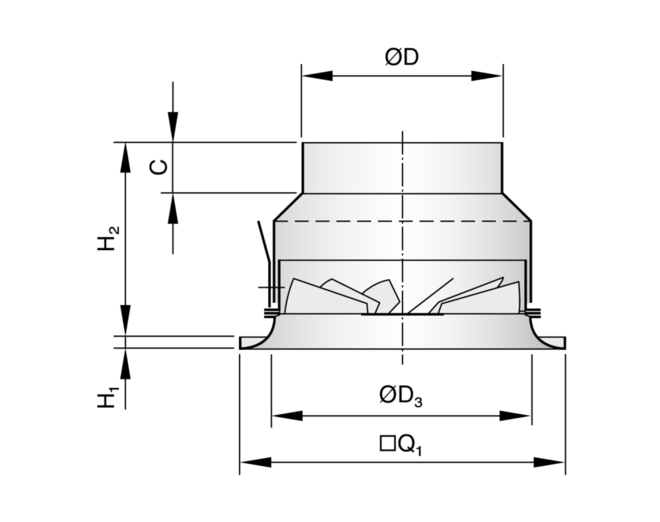

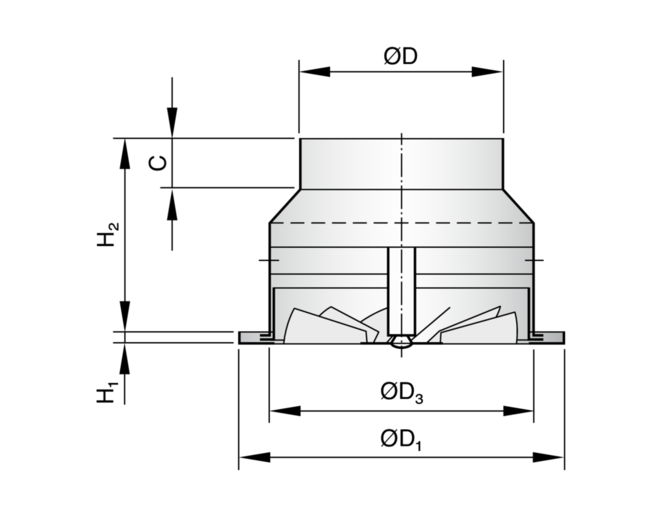

  • US : Raccordement vertical, avec élément intermédiaire
  • A : Raccordement horizontal, avec caisson de raccordement


RFD-R uniquement

  • UO : Raccordement vertical, avec élément intermédiaire et barre transversale


RFD-R-D uniquement

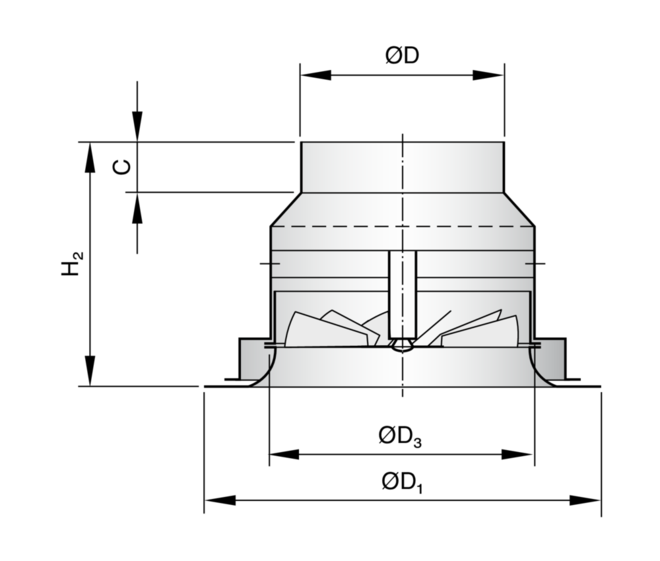

  • UD : Raccordement vertical, avec élément intermédiaire, barre transversale et anneau de soufflage en forme de buse
  • N : Raccordement horizontal, avec caisson de raccordement peu profond à monter au-dessus de plafonds ouverts

Pièces et caractéristiques

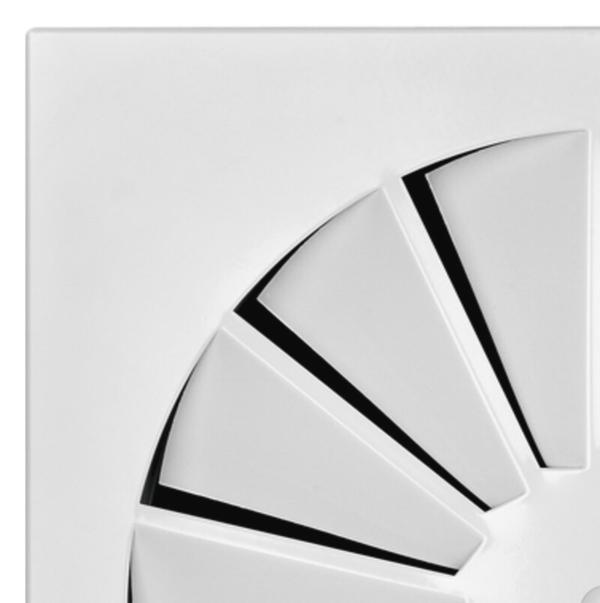

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes et disposées radialement

Options associées

  • M : Clapet pour équilibrage du débit

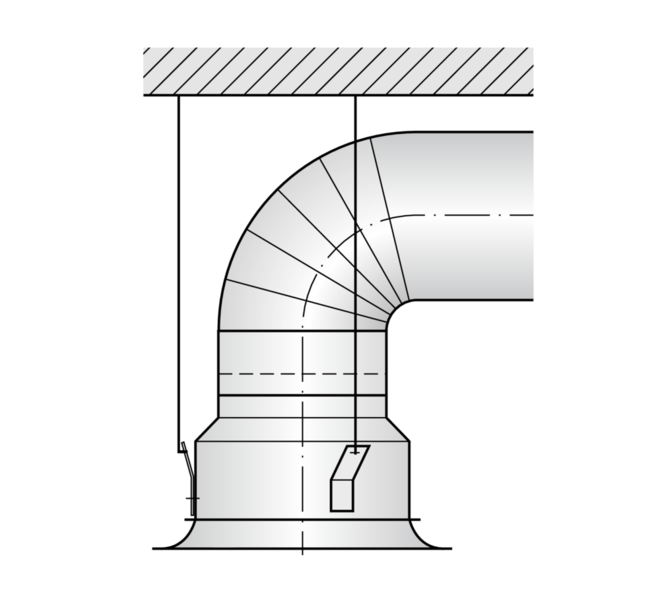

  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • RFD-Q : façade carrée
  • RFD-R : façade circulaire
  • RFD-*-D : façade avec anneau de soufflage en forme de buse


Raccordement

  • K : Raccordement vertical avec collerette
  • US : Raccordement vertical, avec élément intermédiaire
  • A : Raccordement horizontal, avec caisson de raccordement


RFD-R uniquement

  • UO : Raccordement vertical, avec élément intermédiaire et barre transversale


RFD-R-D uniquement

  • UD : Raccordement vertical, avec élément intermédiaire, barre transversale et anneau de soufflage en forme de buse
  • N : Raccordement horizontal, avec caisson de raccordement peu profond à monter au-dessus de plafonds ouverts

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes et disposées radialement

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification

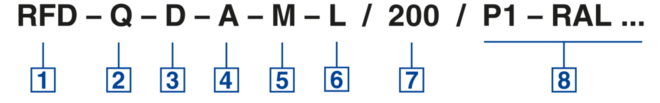

  • Codes de commande

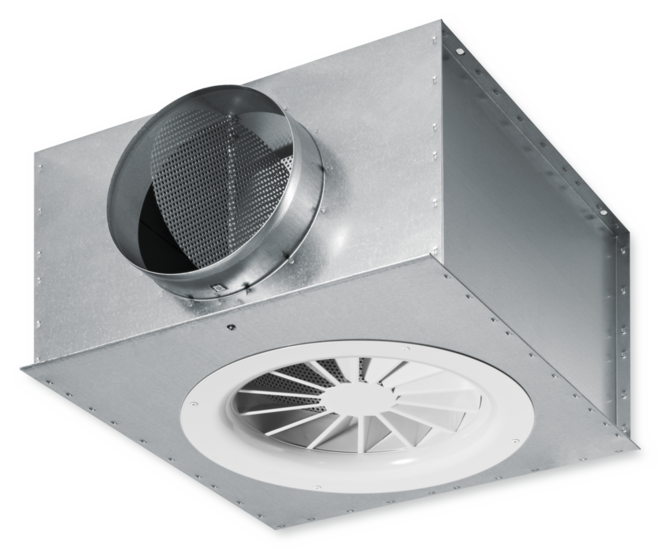

Schéma du RFD-R-D, avec caisson pour raccordement horizontal
00140677_0
① Façade
② Vis de fixation centrale
③ Caisson de raccordement
④ Barre transversale
⑤ Patte de suspension
⑥ Collerette de raccordement


En option
⑦ Joint à lèvre
⑧ Prise de pression
⑨ Clapet pour équilibrage du débit d'air
⑩ Cordelette verte pour la fermeture du clapet de réglage
⑪ Cordelette blanche pour l'ouverture du clapet de réglage
⑫ Tube de mesure
⑬ Étiquette de texte qui indique le modèle du caisson de raccordement


00140677_0
00144724_0

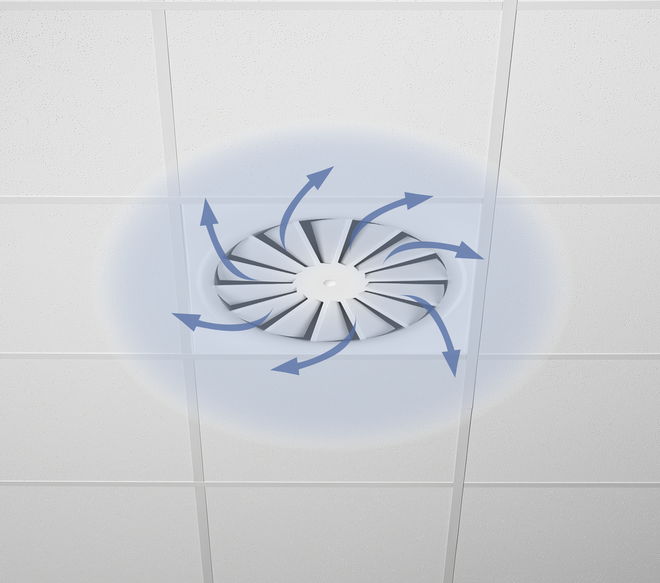

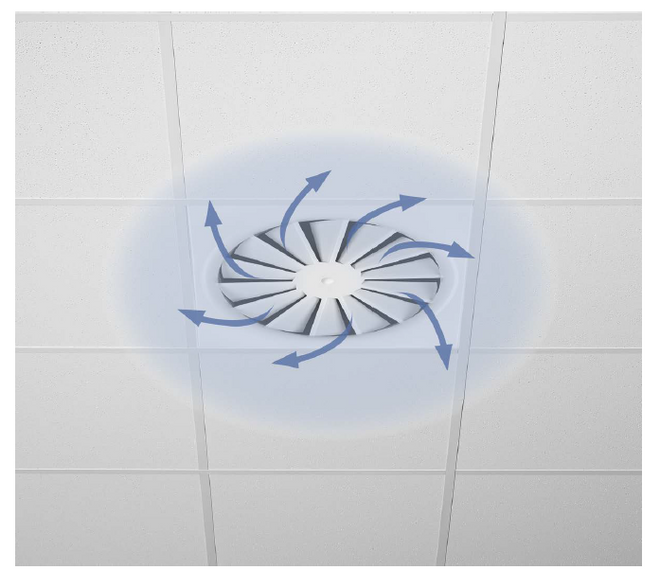

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type RFD possèdent des ailettes fixes. Le soufflage est horizontal et omnidirectionnel. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type RFD peuvent également être utilisés pour la reprise.

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type RFD possèdent des ailettes fixes. Le soufflage est horizontal et omnidirectionnel. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type RFD peuvent également être utilisés pour la reprise.

trox_blau20

Dimensions nominales

125, 160, 200, 250, 315, 400 mm

 trox_blau20

Débit d'air minimal, avec ΔtZ = –6 K

4 – 36 l/s ou 14 – 130 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

22 – 330 l/s ou 79 – 1188 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K

Dimensions nominales

125, 160, 200, 250, 315, 400 mm

Débit d'air minimal, avec ΔtZ = –6 K

4 – 36 l/s ou 14 – 130 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

22 – 330 l/s ou 79 – 1188 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

RFD-*-K, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

125

4,4

16

2

<15

 trox_blau20

125

10

36

16

29

 trox_blau20

125

15

54

36

38

 trox_blau20

125

24

86

92

50

 trox_blau20

160

5

18

1

<15

 trox_blau20

160

15

54

8

16

 trox_blau20

160

30

108

34

34

 trox_blau20

160

47

169

83

50

 trox_blau20

200

7

25

1

<15

 trox_blau20

200

30

108

15

26

 trox_blau20

200

50

180

43

38

 trox_blau20

200

75

270

96

50

 trox_blau20

250

10

36

1

<15

 trox_blau20

250

45

162

14

27

 trox_blau20

250

80

288

43

41

 trox_blau20

250

114

410

87

50

 trox_blau20

315

19

68

1

<15

 trox_blau20

315

75

270

12

25

 trox_blau20

315

130

468

37

40

 trox_blau20

315

185

666

75

50

 trox_blau20

400

27

97

1

<15

 trox_blau20

400

95

342

12

26

 trox_blau20

400

165

594

35

40

 trox_blau20

400

230

828

69

50
RFD-*-D-K, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

125

4,4

16

1

<15

 trox_blau20

125

15

54

8

18

 trox_blau20

125

30

108

33

36

 trox_blau20

125

46

166

79

50

 trox_blau20

160

6,4

23

1

<15

 trox_blau20

160

25

90

8

16

 trox_blau20

160

45

162

26

33

 trox_blau20

160

76

274

74

50

 trox_blau20

200

9

32

0

<15

 trox_blau20

200

45

162

11

23

 trox_blau20

200

75

270

31

37

 trox_blau20

200

110

396

66

50

 trox_blau20

250

14

50

0

<15

 trox_blau20

250

65

234

10

21

 trox_blau20

250

115

414

33

38

 trox_blau20

250

164

590

66

50

 trox_blau20

315

25

90

1

<15

 trox_blau20

315

95

342

11

23

 trox_blau20

315

165

594

32

38

 trox_blau20

315

240

864

67

50

 trox_blau20

400

36

130

1

<15

 trox_blau20

400

135

486

12

24

 trox_blau20

400

235

846

36

40

 trox_blau20

400

330

1188

71

50
RFD-*-US, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

125

4

14

2

<15

 trox_blau20

125

10

36

17

28

 trox_blau20

125

15

54

37

39

 trox_blau20

125

22

79

80

50

 trox_blau20

160

5

18

1

<15

 trox_blau20

160

20

72

15

24

 trox_blau20

160

30

108

35

37

 trox_blau20

160

42

151

68

50

 trox_blau20

200

7

25

1

<15

 trox_blau20

200

30

108

22

23

 trox_blau20

200

50

180

60

39

 trox_blau20

200

70

252

117

50

 trox_blau20

250

10

36

1

<15

 trox_blau20

250

45

162

19

25

 trox_blau20

250

80

288

61

40

 trox_blau20

250

114

410

123

50

 trox_blau20

315

19

68

1

<15

 trox_blau20

315

70

252

17

25

 trox_blau20

315

130

468

59

42

 trox_blau20

315

170

612

101

50

 trox_blau20

400

27

97

1

<15

 trox_blau20

400

90

324

15

24

 trox_blau20

400

155

558

44

39

 trox_blau20

400

220

792

88

50
RFD-*-D-US, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

125

4,4

16

1

<15

 trox_blau20

125

15

54

10

17

 trox_blau20

125

25

90

28

34

 trox_blau20

125

38

137

64

50

 trox_blau20

160

6

22

1

<15

 trox_blau20

160

25

90

9

16

 trox_blau20

160

45

162

29

35

 trox_blau20

160

66

238

62

50

 trox_blau20

200

9

32

1

<15

 trox_blau20

200

40

144

22

20

 trox_blau20

200

70

252

66

37

 trox_blau20

200

102

367

140

50

 trox_blau20

250

14

50

1

<15

 trox_blau20

250

60

216

21

22

 trox_blau20

250

105

378

63

39

 trox_blau20

250

145

522

120

50

 trox_blau20

315

25

90

2

<15

 trox_blau20

315

90

324

21

22

 trox_blau20

315

155

558

62

38

 trox_blau20

315

220

792

125

50

 trox_blau20

400

36

130

1

<15

 trox_blau20

400

120

432

17

22

 trox_blau20

400

205

738

49

38

 trox_blau20

400

285

1026

95

50
RFD-*-A, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

125

4

14

2

<15

3

<15

4

<15

 trox_blau20

125

10

36

17

28

19

28

26

28

 trox_blau20

125

15

54

38

38

43

39

58

38

 trox_blau20

125

22

79

82

50

93

49

124

50

 trox_blau20

160

5

18

1

<15

1

<15

1

<15

 trox_blau20

160

15

54

9

16

11

17

15

15

 trox_blau20

160

30

108

35

34

43

36

60

34

 trox_blau20

160

47

169

86

50

105

51

147

51

 trox_blau20

200

7

25

1

<15

1

<15

1

<15

 trox_blau20

200

25

90

12

21

15

21

20

21

 trox_blau20

200

44

158

36

35

45

36

61

35

 trox_blau20

200

70

252

91

50

114

52

156

51

 trox_blau20

250

10

36

1

<15

1

<15

1

<15

 trox_blau20

250

45

162

14

25

19

26

25

25

 trox_blau20

250

75

270

40

38

52

40

70

39

 trox_blau20

250

110

396

86

50

113

52

151

52

 trox_blau20

315

19

68

1

<15

1

<15

2

<15

 trox_blau20

315

70

252

12

24

17

26

22

24

 trox_blau20

315

120

432

35

39

49

40

63

38

 trox_blau20

315

175

630

75

50

103

52

135

50

 trox_blau20

400

27

97

1

<15

1

<15

1

<15

 trox_blau20

400

90

324

10

24

13

25

17

24

 trox_blau20

400

160

576

33

40

40

41

53

39

 trox_blau20

400

220

792

63

50

75

52

100

49
RFD-*-D-A, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

125

4,4

16

1

<15

1

<15

3

<15

 trox_blau20

125

15

54

12

19

17

20

33

23

 trox_blau20

125

30

108

48

37

68

40

132

41

 trox_blau20

125

43

155

98

50

139

52

271

53

 trox_blau20

160

6,4

23

1

<15

1

<15

2

<15

 trox_blau20

160

30

108

16

22

24

22

44

25

 trox_blau20

160

50

180

45

37

68

38

123

41

 trox_blau20

160

71

256

91

50

138

53

250

54

 trox_blau20

200

9

32

1

<15

1

<15

2

<15

 trox_blau20

200

40

144

13

21

19

22

34

24

 trox_blau20

200

70

252

39

37

59

38

104

40

 trox_blau20

200

105

378

89

50

133

53

234

54

 trox_blau20

250

14

50

1

<15

1

<15

2

<15

 trox_blau20

250

60

216

12

20

18

23

32

23

 trox_blau20

250

108

389

39

37

58

39

103

40

 trox_blau20

250

153

551

79

50

116

53

207

52

 trox_blau20

315

25

90

1

<15

2

<15

2

<15

 trox_blau20

315

90

324

13

23

20

25

29

25

 trox_blau20

315

150

540

35

38

55

40

82

40

 trox_blau20

315

215

774

72

50

114

52

168

52

 trox_blau20

400

36

130

1

<15

1

<15

2

<15

 trox_blau20

400

120

432

11

23

15

23

22

23

 trox_blau20

400

205

738

33

38

44

39

65

39

 trox_blau20

400

290

1044

65

50

87

50

131

51

RFD-*-K, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

125

4,4

16

2

<15

125

10

36

16

29

125

15

54

36

38

125

24

86

92

50

160

5

18

1

<15

160

15

54

8

16

160

30

108

34

34

160

47

169

83

50

200

7

25

1

<15

200

30

108

15

26

200

50

180

43

38

200

75

270

96

50

250

10

36

1

<15

250

45

162

14

27

250

80

288

43

41

250

114

410

87

50

315

19

68

1

<15

315

75

270

12

25

315

130

468

37

40

315

185

666

75

50

400

27

97

1

<15

400

95

342

12

26

400

165

594

35

40

400

230

828

69

50


RFD-*-D-K, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

125

4,4

16

1

<15

125

15

54

8

18

125

30

108

33

36

125

46

166

79

50

160

6,4

23

1

<15

160

25

90

8

16

160

45

162

26

33

160

76

274

74

50

200

9

32

0

<15

200

45

162

11

23

200

75

270

31

37

200

110

396

66

50

250

14

50

0

<15

250

65

234

10

21

250

115

414

33

38

250

164

590

66

50

315

25

90

1

<15

315

95

342

11

23

315

165

594

32

38

315

240

864

67

50

400

36

130

1

<15

400

135

486

12

24

400

235

846

36

40

400

330

1188

71

50


RFD-*-US, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

125

4

14

2

<15

125

10

36

17

28

125

15

54

37

39

125

22

79

80

50

160

5

18

1

<15

160

20

72

15

24

160

30

108

35

37

160

42

151

68

50

200

7

25

1

<15

200

30

108

22

23

200

50

180

60

39

200

70

252

117

50

250

10

36

1

<15

250

45

162

19

25

250

80

288

61

40

250

114

410

123

50

315

19

68

1

<15

315

70

252

17

25

315

130

468

59

42

315

170

612

101

50

400

27

97

1

<15

400

90

324

15

24

400

155

558

44

39

400

220

792

88

50


RFD-*-D-US, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

125

4,4

16

1

<15

125

15

54

10

17

125

25

90

28

34

125

38

137

64

50

160

6

22

1

<15

160

25

90

9

16

160

45

162

29

35

160

66

238

62

50

200

9

32

1

<15

200

40

144

22

20

200

70

252

66

37

200

102

367

140

50

250

14

50

1

<15

250

60

216

21

22

250

105

378

63

39

250

145

522

120

50

315

25

90

2

<15

315

90

324

21

22

315

155

558

62

38

315

220

792

125

50

400

36

130

1

<15

400

120

432

17

22

400

205

738

49

38

400

285

1026

95

50


RFD-*-A, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

125

4

14

2

<15

3

<15

4

<15

125

10

36

17

28

19

28

26

28

125

15

54

38

38

43

39

58

38

125

22

79

82

50

93

49

124

50

160

5

18

1

<15

1

<15

1

<15

160

15

54

9

16

11

17

15

15

160

30

108

35

34

43

36

60

34

160

47

169

86

50

105

51

147

51

200

7

25

1

<15

1

<15

1

<15

200

25

90

12

21

15

21

20

21

200

44

158

36

35

45

36

61

35

200

70

252

91

50

114

52

156

51

250

10

36

1

<15

1

<15

1

<15

250

45

162

14

25

19

26

25

25

250

75

270

40

38

52

40

70

39

250

110

396

86

50

113

52

151

52

315

19

68

1

<15

1

<15

2

<15

315

70

252

12

24

17

26

22

24

315

120

432

35

39

49

40

63

38

315

175

630

75

50

103

52

135

50

400

27

97

1

<15

1

<15

1

<15

400

90

324

10

24

13

25

17

24

400

160

576

33

40

40

41

53

39

400

220

792

63

50

75

52

100

49


RFD-*-D-A, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

125

4,4

16

1

<15

1

<15

3

<15

125

15

54

12

19

17

20

33

23

125

30

108

48

37

68

40

132

41

125

43

155

98

50

139

52

271

53

160

6,4

23

1

<15

1

<15

2

<15

160

30

108

16

22

24

22

44

25

160

50

180

45

37

68

38

123

41

160

71

256

91

50

138

53

250

54

200

9

32

1

<15

1

<15

2

<15

200

40

144

13

21

19

22

34

24

200

70

252

39

37

59

38

104

40

200

105

378

89

50

133

53

234

54

250

14

50

1

<15

1

<15

2

<15

250

60

216

12

20

18

23

32

23

250

108

389

39

37

58

39

103

40

250

153

551

79

50

116

53

207

52

315

25

90

1

<15

2

<15

2

<15

315

90

324

13

23

20

25

29

25

315

150

540

35

38

55

40

82

40

315

215

774

72

50

114

52

168

52

400

36

130

1

<15

1

<15

2

<15

400

120

432

11

23

15

23

22

23

400

205

738

33

38

44

39

65

39

400

290

1044

65

50

87

50

131

51


Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise" pour applications tertiaires et industrielles. Façade avec ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade avec ailettes disposées radialement et fixes, et d'une simple collerette de raccordement ou d'un caisson de raccordement à collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 125, 160, 200, 250, 315, 400 mm
  • Débit d'air minimal, avec ΔtZ = –6 K : 4 à 36 l/s ou 14 à 130 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 22 à 330 l/s ou 79 à 1188 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise" pour applications tertiaires et industrielles. Façade avec ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade avec ailettes disposées radialement et fixes, et d'une simple collerette de raccordement ou d'un caisson de raccordement à collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tous les types de plafonds
  • Raccordement en gaine horizontal ou vertical
  • Taux de renouvellement d'air jusqu'à 35 par heure en plaçant plusieurs diffuseurs en ligne, avec un pas minimum de 0,9 m (de ligne médiane à ligne médiane)

Matériaux et finitions

  • Q : façade en aluminium
  • R : façade en tôle d'acier galvanisé
  • Caisson de raccordement, buse et barre transversale en tôle d'acier galvanisé
  • Élément intermédiaire en aluminium
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 125, 160, 200, 250, 315, 400 mm
  • Débit d'air minimal, avec ΔtZ = –6 K : 4 à 36 l/s ou 14 à 130 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 22 à 330 l/s ou 79 à 1188 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

00133897_0

 Type
RFD       Diffuseur à jet hélicoïdal

 Style d'exécution
R       Circulaire
Q       Carrée

Exécution
       Aucune indication : sans buse de soufflage
D       Avec buse de soufflage

 Raccordement
K       Vertical, avec collerette de raccordement
US       Vertical, avec colerette de raccordement
A       Horizontal, avec caisson de raccordement
               RFD-R uniquement
UO       Vertical, Vertical, avec élément intermédiaire et barre transversale
               RFD-R-D uniquement
UD       Vertical, avec collerette de raccordement, barre transversale et anneau de soufflage en forme de buse
N       Horizontal, avec caisson de raccordement surbaissé



 Clapet pour équilibrage du débit
Aucune indication : sans
M       Avec (uniquement pour les raccordements de type A et N)
MN       avec cordelettes et prise de pression (uniquement pour les raccordements de type A)

 Accessoires
Aucune indication : sans
L       Avec joint à lèvre (uniquement pour les raccordements de type A et N)

 Dimensions nominales [mm]
125
160
200
250
315
400

 Surface apparente
       Aucune indication requise
              Laquée RAL 9010, blanc pur

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : RFD–Q–D–A–M–L/200/P1-RAL 9016

Style d'exécution

Carrée

Exécution

Avec buse

Raccordement

Horizontal

Clapet pour équilibrage du débit d'air

Avec

Accessoires

Joint à lèvre

Dimension nominale

200

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit
RFD-Q-D
00132672_0


00132672_0
00134282_0
00131812_0
00134288_0
00132197_0
00132274_0
00132290_0
00132542_0
00132188_0
00132353_0
00132469_0

RFD-Q-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-D-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-D-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-Q-D-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-UO

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Élément intermédiaire pour raccordement à une gaine verticale
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-UD

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-D-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-D-N

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Unité compacte composée du diffuseur et d'un caisson de raccordement. Construction peu profonde, pour un montage au-dessus de plafonds ouverts
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-Q-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-D-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-D-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-Q-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-Q-D-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade carrée

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade carrée
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-K

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Collerette circulaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-US

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-UO

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Élément intermédiaire pour raccordement à une gaine verticale
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-D-UD

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Élément intermédiaire pour raccordement à une gaine verticale
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

RFD-R-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-D-A

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-R-D-N

Modèle

  • Diffuseur plafonnier à jet hélicoïdal avec anneau de soufflage en forme de buse et façade circulaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Pièces et caractéristiques

  • Façade circulaire
  • L'anneau de soufflage en forme de buse améliore les caractéristiques aérodynamiques et acoustiques
  • Caisson pour raccordement horizontal
  • Unité compacte composée du diffuseur et d'un caisson de raccordement. Construction peu profonde, pour un montage au-dessus de plafonds ouverts
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

RFD-Q-K
00111353_0..


00111353_0..
00111359_0..
00111373_0...
00111379_0...
00111385_0.....
00111391_0..
00111397_0..
00111403_0...
00111409_0....
00111415_0...
00111421_0...
00111427_0...
00111433_0....
00111439_0....
RFD-Q-K, RFD-Q-D-KRFD-Q-US, RFD-Q-D-USRFD-Q-A, RFD-Q-D-ARFD-R-K, RFD-R-D-KRFD-R-US, RFD-R-D-USRFD-R-UO, RFD-R-D-UDRFD-R-A, RFD-R-D-ARFD-R-D-N
Façade RFD-Q
00147326_0


00147326_0
00147333_0
RFD-QRFD-R

Exemples de montage, Détails du montage, Mise en service, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Informations de base et nomenclature
Montage dans des plafonds fermés 00104475_0.


Montage à ras du plafond
00137731_0


00137731_0
00137725_0
00137729_0
00137724_0
00143637_0
00137734_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • RFD-*-D : également pour les montages suspendus
  • RFD-*-UO, RFD-*-UD : fixation entre les modules de plafond (jusqu'à 20 mm)
  • Raccordement en gaine horizontal ou vertical


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Découpe de plafond

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • RFD-*-D : également pour les montages suspendus
  • RFD-*-UO, RFD-*-UD : fixation entre les modules de plafond (jusqu'à 20 mm)
  • Raccordement en gaine horizontal ou vertical


Ces schémas sont uniquement destinés à illustrer les détails de montage.

AK-Uni-...-MN Équilibrage du débit
00151153_0
① Clapet de réglage
② Cordelette blanche pour l'ouverture du clapet de réglage

Ouverte, 0°

00151153_0
00151159_0
00151140_0
00132583_0
00134024_0

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série RFD

    Brochure technique  3 Mo pdf

Certificats

  • Environmental Product Declaration RFD

    RFD_EPD_2024_03_DE_en Environmental Product Declarations 380 ko pdf

Références

Clinique Capio à Bayonne (64)

  • Une solution aéraulique globale et performante
  • Description
Capio, deuxième groupe de santé privé en France, est à l'origine d'un chantier de grande ampleur à Bayonne. En réunissant les quatre cliniques de la ville, l'investisseur, en collaboration avec le bureau d'études AIA Associés et AIA Architectes, réalise la clinique du futur. Celle-ci devrait accueillir d'ici le troisième trimestre 2015 environ 50 000 patients par an sur une surface de 30 000 m². L’architecture, pensée autour des besoins des patients, se traduit par des flux de prise en charge spécifiques et adaptés : Maternité, Ambulatoire, Hospitalisation et Urgences.

C’est dans ce cadre que l'entreprise Bobion & Joanin a sélectionné les systèmes aérauliques TROX pour la diffusion, la régulation et l'acoustique car ils promettent le meilleur confort aux patients. Les baffles et silencieux RKA, MSA et XSA sont garants de faibles niveaux sonores et du respect des normes d’hygiènes requises. Le jet hélicoïdal des diffuseurs RFD assure de faibles vitesses d'air, niveaux sonores et différentiels de températures pour un confort optimal et un prix maîtrisé. Les régulateurs de débit RN, quant à eux, assurent des débits parfaitement constants en limitant le temps de mise en service des réseaux aérauliques.

Pictures: ©AIA Associés – Air Studio
Projet: Clinique Capio
Lieu: Bayonne (64)
Réalisation: 2014
Client final: Gruope Capio#Architecte: AIA Assiociés
BE: AIA Ingéniere
Installateur : Bobion & Joanin
Produits: Diffuseurs à jeet héliccoïdal RFD,  régulateurs de débit RN, silencieux à baffles MSA et XSA, baffles RKA

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
