VD

Pour locaux de grande hauteur, avec ailettes de diffusion réglables

Diffuseurs plafonniers à jet hélicoïdal carrés, avec réglage manuel ou motorisé de la veine d'air afin de garantir une ventilation optimale de la zone occupée en mode de chauffage et de refroidissement

  • Dimensions nominales 425, 600, 775, 1050
  • Plage de débit d'air : 95 à 1490 l/s ou 342 à 5364 m³/h
  • Façade en aluminium anodisé
  • Pour le soufflage
  • Pour débits d'air variables ou constants
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • La direction de soufflage peut être réglée manuellement ou à l'aide d'un servomoteur
  • Idéal pour les locaux avec une grande hauteur sous plafond


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Un bord élargi améliore le soufflage horizontal en mode refroidissement

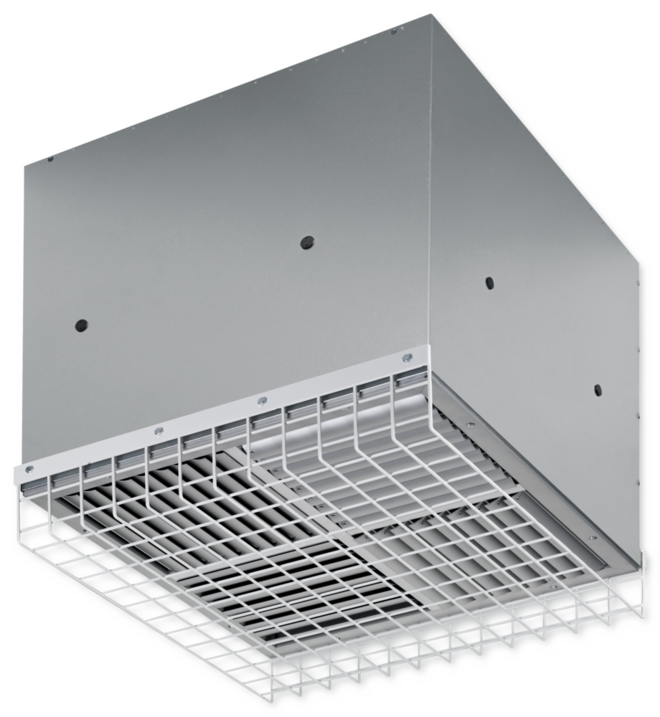

  • Cage de protection pour utilisation dans des gymnases
  • Servomoteurs de réglage de la direction de soufflage

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type VD sont spécialement conçus pour les locaux de grande hauteur situés dans les zones de confort et les zones industrielles
  • Pour les bâtiments industriels, les gymnases, les cinémas et les salles de conférences, mais également les espaces intérieurs de grand volume dans les aéroports, les gares, les centres commerciaux, etc.
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal rotatif en mode refroidissement
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air.
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m

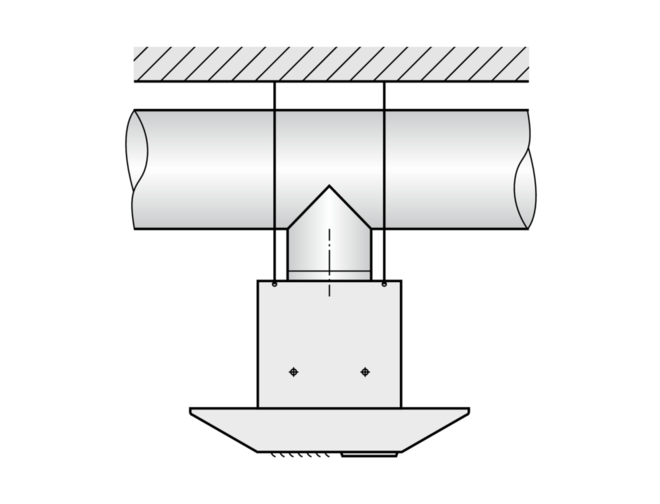

  • En cas de montage suspendu, un bord élargi améliore le niveau de soufflage horizontal en mode refroidissement

Caractéristiques spéciales

  • Pour locaux avec une grande hauteur sous plafond, avec ailettes réglables
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 425, 600, 775, 1050

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type VD sont spécialement conçus pour les locaux de grande hauteur situés dans les zones de confort et les zones industrielles
  • Pour les bâtiments industriels, les gymnases, les cinémas et les salles de conférences, mais également les espaces intérieurs de grand volume dans les aéroports, les gares, les centres commerciaux, etc.
  • Pour ventilation mélangée avec différentes veines d'air en mode de chauffage et de refroidissement
  • Soufflage horizontal rotatif en mode refroidissement
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air.
  • Possibilité de soufflage vertical ou incliné en mode chauffage.
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +15 K
  • Pour une hauteur de local supérieure à 3,8 m
  • En cas de montage suspendu, un bord élargi améliore le niveau de soufflage horizontal en mode refroidissement

Caractéristiques spéciales

  • Pour locaux avec une grande hauteur sous plafond, avec ailettes réglables
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 425, 600, 775, 1050

Description

Modèles

  • Façade uniquement


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement horizontal ou vertical

Accessoires

  • Servomoteurs électriques pour régler le sens de soufflage
  • Bord élargi et grille de protection

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • Caisson de raccordement, barre transversale et bord élargi en tôle d'acier galvanisé
  • Cage de protection en maille d'acier
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • Grille de protection laquée blanc pur, RAL 9010
  • Bord élargi laqué RAL 9006, aluminium blanc
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • Façade uniquement


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement horizontal ou vertical

Accessoires

  • Servomoteurs électriques pour régler le sens de soufflage
  • Bord élargi et grille de protection

Accessoires utiles

  • Module de régulation des différences de température TDC

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • Caisson de raccordement, barre transversale et bord élargi en tôle d'acier galvanisé
  • Cage de protection en maille d'acier
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • Grille de protection laquée blanc pur, RAL 9010
  • Bord élargi laqué RAL 9006, aluminium blanc
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

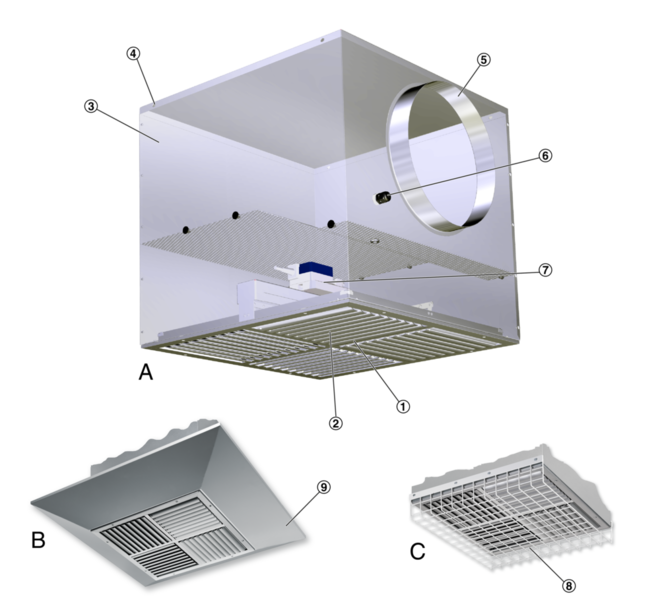

Schéma du VD, avec caisson pour raccordement horizontal
00109671_0.
A VD-H
B VD-...-K
C VD-...-S
① Façade
② Ailettes réglables
③ Caisson de raccordement
④ Patte de suspension
⑤ Collerette de raccordement
En option
⑥ Étoupe
⑦ Servomoteur et barre transversale
⑧ Cage de protection
⑨ Bord élargi



00109671_0.
00130241_0
00181580_0

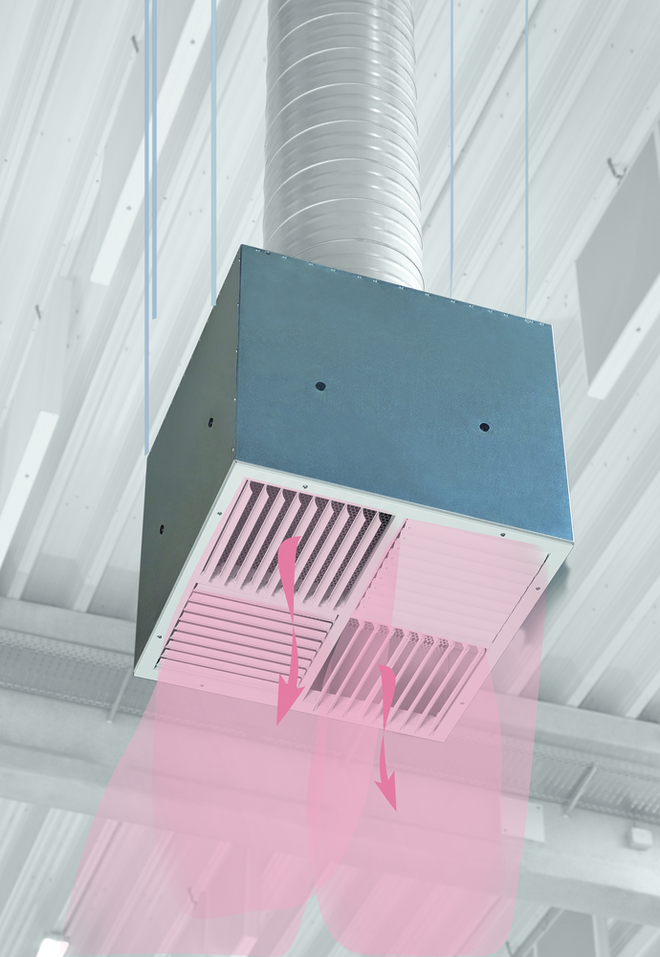

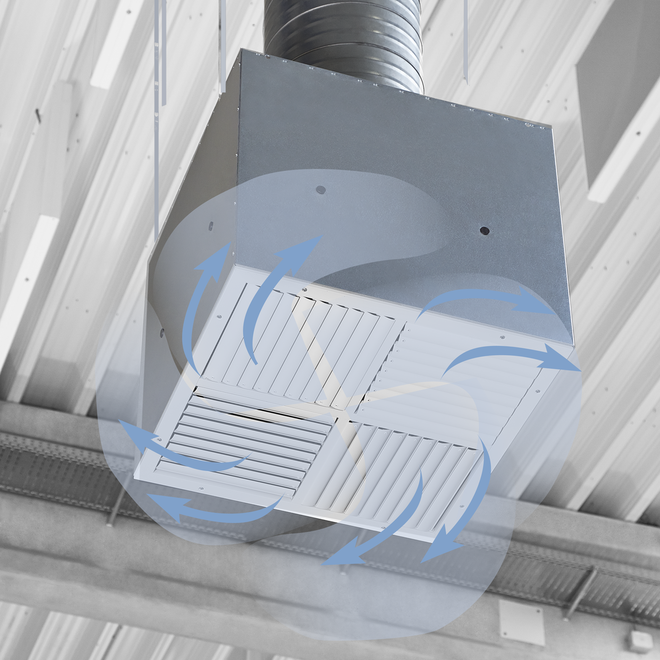

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type VD possèdent des ailettes réglables. Différentes veines d'air permettent un mode de refroidissement ou de chauffage, ou un réglage selon des charges variables. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –12 à +15 K.

Un servomoteur (en option) permet de régler les ailettes à la demande.

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type VD possèdent des ailettes réglables. Différentes veines d'air permettent un mode de refroidissement ou de chauffage, ou un réglage selon des charges variables. Soufflage horizontal omnidirectionnel. Possibilité de soufflage à la verticale en mode chauffage. Le delta de température entre l'air soufflé et l'air ambiant peut aller de –12 à +15 K.

Un servomoteur (en option) permet de régler les ailettes à la demande.

trox_blau20

Dimensions nominales

425, 600, 775, 1050 mm

 trox_blau20

Débit d'air minimal

95 – 675 l/s ou 342 – 2430 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

280 – 1490 l/s ou 1008 – 5364 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +15 K

Dimensions nominales

425, 600, 775, 1050 mm

Débit d'air minimal

95 – 675 l/s ou 342 – 2430 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

280 – 1490 l/s ou 1008 – 5364 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +15 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

VD-H, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

425

95

342

6

21

 trox_blau20

425

150

540

15

32

 trox_blau20

425

215

774

31

42

 trox_blau20

425

280

1008

52

50

 trox_blau20

600

210

756

9

28

 trox_blau20

600

310

1116

20

37

 trox_blau20

600

410

1476

35

44

 trox_blau20

600

510

1836

54

50

 trox_blau20

775

375

1350

8

26

 trox_blau20

775

510

1836

14

34

 trox_blau20

775

660

2376

23

41

 trox_blau20

775

885

3186

42

50

 trox_blau20

1050

675

2430

13

36

 trox_blau20

1050

825

2970

19

41

 trox_blau20

1050

975

3510

27

46

 trox_blau20

1050

1120

4032

35

50
VD-V, niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) trox_blau20

425

95

342

6

17

 trox_blau20

425

175

630

19

31

 trox_blau20

425

260

936

41

41

 trox_blau20

425

340

1224

70

50

 trox_blau20

600

210

756

7

19

 trox_blau20

600

355

1278

21

32

 trox_blau20

600

410

1476

28

36

 trox_blau20

600

660

2376

75

50

 trox_blau20

775

375

1350

6

22

 trox_blau20

775

545

1962

14

32

 trox_blau20

775

715

2574

24

42

 trox_blau20

775

885

3186

38

50

 trox_blau20

1050

675

2430

11

30

 trox_blau20

1050

950

3420

22

38

 trox_blau20

1050

1225

4410

37

44

 trox_blau20

1050

1490

5364

55

50

VD-H, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

425

95

342

6

21

425

150

540

15

32

425

215

774

31

42

425

280

1008

52

50

600

210

756

9

28

600

310

1116

20

37

600

410

1476

35

44

600

510

1836

54

50

775

375

1350

8

26

775

510

1836

14

34

775

660

2376

23

41

775

885

3186

42

50

1050

675

2430

13

36

1050

825

2970

19

41

1050

975

3510

27

46

1050

1120

4032

35

50


VD-V, niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Δpt LWA
Dimension nominale l/s m³/h Pa dB(A)

425

95

342

6

17

425

175

630

19

31

425

260

936

41

41

425

340

1224

70

50

600

210

756

7

19

600

355

1278

21

32

600

410

1476

28

36

600

660

2376

75

50

775

375

1350

6

22

775

545

1962

14

32

775

715

2574

24

42

775

885

3186

38

50

1050

675

2430

11

30

1050

950

3420

22

38

1050

1225

4410

37

44

1050

1490

5364

55

50


Diffuseurs plafonniers à jet hélicoïdal et à façade carrée pour locaux avec une grande hauteur sous plafond situées dans les zones de confort et les zones industrielles. Pour soufflage uniquement. Les ailettes qui se trouvent dans des sections diagonalement opposées peuvent être réglées pour un soufflage horizontal (0°) ou vertical (90°). Soufflage horizontal à forte induction. Pour montage suspendu ou pour plafonds suspendus de tout type.

Composant prêt à monter, composé de la façade avec quatre groupes d'ailettes identiques, d'une barre transversale destinée à fixer le servomoteur, d'un caisson de raccordement à collerette de soufflage latérale ou supérieure, et d'orifices de suspension.

La façade est fixée sur le caisson de raccordement à l'aide d'une vis.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Pour locaux avec une grande hauteur sous plafond, avec ailettes réglables
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • Caisson de raccordement, barre transversale et bord élargi en tôle d'acier galvanisé
  • Cage de protection en maille d'acier
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • Grille de protection laquée blanc pur, RAL 9010
  • Bord élargi laqué RAL 9006, aluminium blanc
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 425, 600, 775, 1050 mm
  • Débit d'air minimal : 95 à 675 l/s ou 342 à 2430 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 280 – 1490 l/s ou 1008 – 5364 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à jet hélicoïdal et à façade carrée pour locaux avec une grande hauteur sous plafond situées dans les zones de confort et les zones industrielles. Pour soufflage uniquement. Les ailettes qui se trouvent dans des sections diagonalement opposées peuvent être réglées pour un soufflage horizontal (0°) ou vertical (90°). Soufflage horizontal à forte induction. Pour montage suspendu ou pour plafonds suspendus de tout type.

Composant prêt à monter, composé de la façade avec quatre groupes d'ailettes identiques, d'une barre transversale destinée à fixer le servomoteur, d'un caisson de raccordement à collerette de soufflage latérale ou supérieure, et d'orifices de suspension.

La façade est fixée sur le caisson de raccordement à l'aide d'une vis.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Pour locaux avec une grande hauteur sous plafond, avec ailettes réglables
  • La veine d'air peut être réglée manuellement ou à l'aide d'un servomoteur
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en profilés d'aluminium extrudé
  • Caisson de raccordement, barre transversale et bord élargi en tôle d'acier galvanisé
  • Cage de protection en maille d'acier
  • Façade à finition anodisée, E6-C-0, couleur naturelle
  • Grille de protection laquée blanc pur, RAL 9010
  • Bord élargi laqué RAL 9006, aluminium blanc
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 425, 600, 775, 1050 mm
  • Débit d'air minimal : 95 à 675 l/s ou 342 à 2430 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 280 – 1490 l/s ou 1008 – 5364 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

00133907_0

 Type
VD       Diffuseur à jet hélicoïdal

 Raccordement
       Aucune indication : façade uniquement
H       Avec caisson de raccordement horizontal
V       Avec caisson de raccordement vertical

 Réglage
       Aucune indication : manuel
       Servomoteur électrique
E1       230 V AC, 3-points
E2       24 V AC/DC, 3-points
E3       24 V AC/DC, modulant 2 – 10 V DC



Accessoires
        Uniquement pour raccordement H et V
 livrés séparés
K       Bord élargi
S       Grille de protection
       K et S ne peuvent être associés

 Dimensions nominales [mm]
425
600
775
1050

Surface apparente de la façade
       Aucune indication : anodisé, couleur naturelle
       E6-C-0
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : VD–V–E1–K/600/P1-RAL 9016

Raccordement

Vertical

Réglage

Servomoteur électrique 230 V AC

Option associée

Bord élargi

Dimension nominale

600 mm

Surface apparente de la façade

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Accessoires, Dimensions et poids, Détails du produit

  • Modèles
  • Accessoires
  • Dimensions et poids
  • Détails du produit
VD-V
00132694_0


00132694_0
00132670_0
00132679_0

VD-H

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement horizontal

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VD-V

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement vertical

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VD-H

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement horizontal

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VD-V

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Façade carrée avec quatre sections d'ailettes
  • Façade avec ailettes réglables en même temps, pour un soufflage horizontal (0°) à vertical (90°)
  • Caisson pour raccordement vertical

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

VD-*-K
00111464_0..


00111464_0..
00110810_0.

VD-*-K

Accessoires

  • Bord élargi

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Un bord élargi améliore le soufflage horizontal en mode refroidissement

VD-*-S

Accessoires

  • Grille de protection

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Une grille de protection protège les ailettes (ex. : dans les gymnases)

VD-*-KVD-*-S

VD-*-K

Accessoires

  • Bord élargi

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Un bord élargi améliore le soufflage horizontal en mode refroidissement

VD-*-S

Accessoires

  • Grille de protection

Dimensions nominales

  • 425, 600, 775, 1050

Pièces et caractéristiques

  • Une grille de protection protège les ailettes (ex. : dans les gymnases)



VD-H
00144539_0


00144539_0
00144533_0
VD-H

Les poids s'appliquent au modèle avec servomoteur

VD-V

Les poids s'appliquent au modèle avec servomoteur

Les poids s'appliquent au modèle avec servomoteur

Les poids s'appliquent au modèle avec servomoteur

Façade VD 00143583_0


VD

Exemples de montage, Détails du montage, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Informations de base et nomenclature

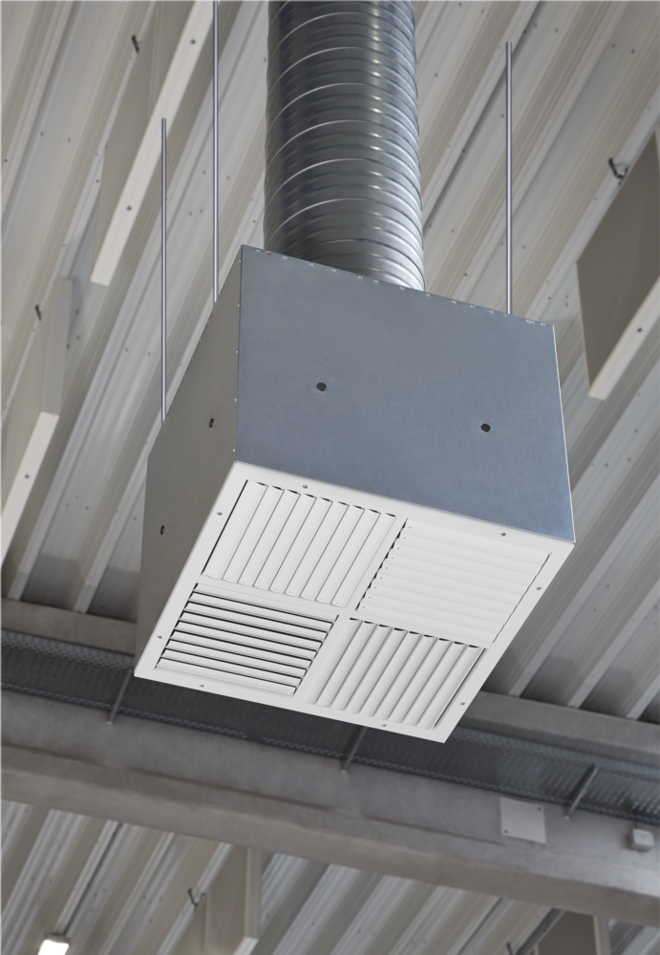

Montage en suspension libre 00144318_0


Montage à ras du plafond
00137762_0

  • Deux sens de soufflage : horizontal et vertical
  • Raccordement en gaine horizontal ou vertical


00137762_0

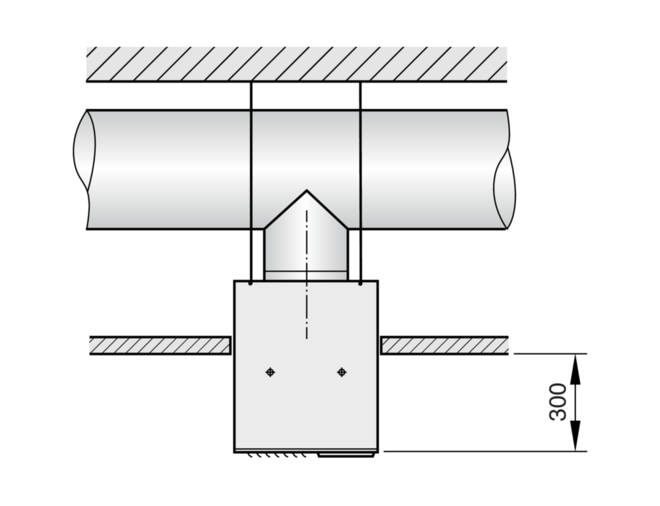

00143661_0
00143643_0
00143649_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre minimale de 3,8 m
  • Montage à ras du plafond
  • VD-...-K : également pour montage suspendu
  • VD-V : la distance d'au moins 300 mm par rapport au plafond permet un réglage continu de la veine d'air
  • Raccordement en gaine horizontal ou vertical

Informations sur l'installation

  • Montage à ras du plafond ou suspendu
  • En cas de montage du VD à ras d'un plafond ouvert, la veine d'air sera alors identique à celle d'un montage suspendu
  • Le réglage continu de la veine d'air à l'aide d'un servomoteur est possible uniquement en cas de montage suspendu, de montage au ras d'un plafond ouvert, ou de montage avec le diffuseur qui sort d'un plafond ouvert
  • Montage et branchements à effectuer par des tiers

Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre minimale de 3,8 m
  • Montage à ras du plafond
  • VD-...-K : également pour montage suspendu
  • VD-V : la distance d'au moins 300 mm par rapport au plafond permet un réglage continu de la veine d'air
  • Raccordement en gaine horizontal ou vertical

Informations sur l'installation

  • Montage à ras du plafond ou suspendu
  • En cas de montage du VD à ras d'un plafond ouvert, la veine d'air sera alors identique à celle d'un montage suspendu
  • Le réglage continu de la veine d'air à l'aide d'un servomoteur est possible uniquement en cas de montage suspendu, de montage au ras d'un plafond ouvert, ou de montage avec le diffuseur qui sort d'un plafond ouvert
  • Montage et branchements à effectuer par des tiers

Ces schémas sont uniquement destinés à illustrer les détails de montage.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série VD

    Brochure technique  1,4 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
