TDF-SA-Q-Z


00134473_0
Façade circulaire


00144525_0
Caisson de raccordement avec clapet de réglage (en option)


00133169_0
00134473_0
00144525_0

TDF-SilentAIR

Très faible niveau de puissance acoustique pour les zones de confort, avec ailettes de diffusion fixes

Diffuseurs plafonniers à jet hélicoïdal, circulaires et carrés

  • Dimensions nominales : 300, 400, 500, 600, 625
  • Plage de débit d'air : 10 à 295 l/s ou 36 à 1026 m³/h
  • Façade en acier galvanisé, laquée
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour
  • Idéal pour les zones de confort


Équipements et accessoires en option

  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Application

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type TDF-SilentAIR sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Application

  • Les diffuseurs plafonniers à jet hélicoïdal de type TDF-SilentAIR sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Raccordement en gaine horizontal ou vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Description

Modèles

  • TDF-SA-Q : façade carrée
  • TDF-SA-R : façade circulaire
  • TDF-SA-*-Z : soufflage
  • TDF-SA-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • TDF-SA-Q : façade carrée
  • TDF-SA-R : façade circulaire
  • TDF-SA-*-Z : soufflage
  • TDF-SA-*-A : reprise


Raccordement

  • H : Raccordement horizontal
  • V : Raccordement vertical

Pièces et caractéristiques

  • Diffuseur à façade circulaire ou carrée
  • Façade avec ailettes fixes
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place

Accessoires

  • Joint à lèvre

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande
Schéma du TDF-SA, avec caisson pour raccordement horizontal
00109209_0.
A TDF-SA-Q
B TDF-SA-R
① Façade
② Vis de fixation centrale
③ Caisson de raccordement
④ Barre transversale
⑤ Patte de suspension
⑥ Collerette de raccordement
En option
⑦ Joint à lèvre
⑧ Clapet pour équilibrage du débit d'air
⑨ Prise de pression
⑩ Cordelette verte pour la fermeture du clapet de réglage
⑪ Cordelette blanche pour l'ouverture du clapet de réglage
⑫ Tube de mesure
⑬ Étiquette de texte qui indique le modèle du caisson de raccordement


00109209_0.
00134128_0

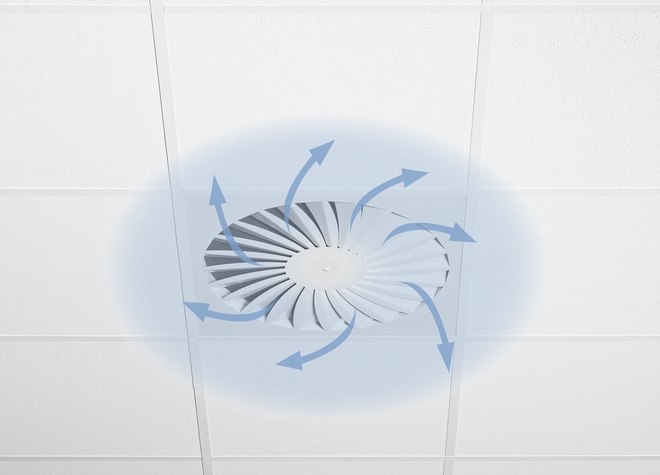

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type TDF possèdent des ailettes fixes. Le soufflage est horizontal et radial. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type TDF peuvent également être utilisés pour la reprise.

Fonctionnement

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers à jet hélicoïdal de type TDF possèdent des ailettes fixes. Le soufflage est horizontal et radial. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K.

Un clapet (en option) simplifie l'équilibrage du débit d'air pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type TDF peuvent également être utilisés pour la reprise.

trox_blau20

Dimensions nominales

300, 400, 500, 600, 625 mm

 trox_blau20

Débit d'air minimal, avec ΔtZ = –6 K

10 – 42 l/s ou 36 – 151 m³/h

 trox_blau20

Débit d'air maximal, avec LWA ≅ 50 dB(A)

80 – 285 l/s ou 288 – 1026 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K

Dimensions nominales

300, 400, 500, 600, 625 mm

Débit d'air minimal, avec ΔtZ = –6 K

10 – 42 l/s ou 36 – 151 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

80 – 285 l/s ou 288 – 1026 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +10 K


Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants.

Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K.

Les débits d'air maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec clapet en position 0.

Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.

TDF-SA-Q-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

10

36

1

<15

1

<15

2

<15

 trox_blau20

300

35

126

14

27

16

26

29

26

 trox_blau20

300

60

216

40

40

46

39

86

41

 trox_blau20

300

80

288

71

50

83

49

153

53

 trox_blau20

400

18

65

1

<15

1

<15

3

<15

 trox_blau20

400

65

234

13

24

17

22

34

24

 trox_blau20

400

115

414

40

39

52

39

107

41

 trox_blau20

400

160

576

76

50

101

51

206

52

 trox_blau20

500

27

97

1

<15

2

<15

5

<15

 trox_blau20

500

80

288

12

23

16

22

47

26

 trox_blau20

500

135

486

34

37

45

37

134

43

 trox_blau20

500

195

702

71

50

95

51

280

56

 trox_blau20

600, 625

42

151

2

<15

2

<15

5

<15

 trox_blau20

600, 625

115

414

12

23

16

22

39

26

 trox_blau20

600, 625

185

666

32

38

41

36

101

41

 trox_blau20

600, 625

260

936

62

50

82

49

200

52
TDF-SA-R-Z-H niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

10

36

1

<15

1

<15

2

<15

 trox_blau20

300

40

144

17

29

20

28

38

28

 trox_blau20

300

70

252

53

45

63

45

118

45

 trox_blau20

300

80

288

70

50

82

51

154

51

 trox_blau20

400

18

65

1

<15

1

<15

3

<15

 trox_blau20

400

65

234

12

23

15

22

35

24

 trox_blau20

400

115

414

39

38

45

38

110

41

 trox_blau20

400

160

576

76

50

88

50

212

51

 trox_blau20

500

27

97

1

<15

2

<15

5

<15

 trox_blau20

500

90

324

15

23

22

24

58

28

 trox_blau20

500

155

558

45

39

65

40

171

45

 trox_blau20

500

201

724

75

50

108

50

287

55

 trox_blau20

600, 625

42

151

2

<15

2

<15

5

<15

 trox_blau20

600, 625

130

468

16

26

21

25

50

30

 trox_blau20

600, 625

215

774

43

41

56

40

137

46

 trox_blau20

600, 625

265

954

65

50

86

48

208

53
TDF-SA-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale trox_blau20 Dimension nominale V V Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage Position du clapet de réglage trox_blau20 Dimension nominale V V 0° 0° 45° 45° 90° 90° trox_blau20 Dimension nominale V V Δpt LWA Δpt LWA Δpt LWA trox_blau20 Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) trox_blau20

300

10

36

1

<15

1

<15

2

<15

 trox_blau20

300

35

126

14

26

16

25

29

25

 trox_blau20

300

60

216

40

40

46

39

85

40

 trox_blau20

300

80

288

71

50

83

50

153

51

 trox_blau20

400

18

65

1

<15

1

<15

3

<15

 trox_blau20

400

65

234

12

23

16

25

35

24

 trox_blau20

400

115

414

39

39

50

40

110

42

 trox_blau20

400

155

558

71

50

91

51

200

53

 trox_blau20

500

27

97

1

<15

2

<15

5

<15

 trox_blau20

500

80

288

12

23

16

25

46

28

 trox_blau20

500

130

468

31

37

42

39

121

44

 trox_blau20

500

180

648

59

50

81

53

232

55

 trox_blau20

600, 625

42

151

2

<15

2

<15

5

<15

 trox_blau20

600, 625

115

414

13

26

19

28

42

32

 trox_blau20

600, 625

185

666

35

41

48

44

108

48

 trox_blau20

600, 625

230

828

54

49

74

52

166

57

TDF-SA-Q-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

35

126

14

27

16

26

29

26

300

60

216

40

40

46

39

86

41

300

80

288

71

50

83

49

153

53

400

18

65

1

<15

1

<15

3

<15

400

65

234

13

24

17

22

34

24

400

115

414

40

39

52

39

107

41

400

160

576

76

50

101

51

206

52

500

27

97

1

<15

2

<15

5

<15

500

80

288

12

23

16

22

47

26

500

135

486

34

37

45

37

134

43

500

195

702

71

50

95

51

280

56

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

115

414

12

23

16

22

39

26

600, 625

185

666

32

38

41

36

101

41

600, 625

260

936

62

50

82

49

200

52


TDF-SA-R-Z-H niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

40

144

17

29

20

28

38

28

300

70

252

53

45

63

45

118

45

300

80

288

70

50

82

51

154

51

400

18

65

1

<15

1

<15

3

<15

400

65

234

12

23

15

22

35

24

400

115

414

39

38

45

38

110

41

400

160

576

76

50

88

50

212

51

500

27

97

1

<15

2

<15

5

<15

500

90

324

15

23

22

24

58

28

500

155

558

45

39

65

40

171

45

500

201

724

75

50

108

50

287

55

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

130

468

16

26

21

25

50

30

600, 625

215

774

43

41

56

40

137

46

600, 625

265

954

65

50

86

48

208

53


TDF-SA-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominale V Position du clapet de réglage
Dimension nominale V 0° 45° 90°
Dimension nominale V Δpt LWA Δpt LWA Δpt LWA
Dimension nominale l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

35

126

14

26

16

25

29

25

300

60

216

40

40

46

39

85

40

300

80

288

71

50

83

50

153

51

400

18

65

1

<15

1

<15

3

<15

400

65

234

12

23

16

25

35

24

400

115

414

39

39

50

40

110

42

400

155

558

71

50

91

51

200

53

500

27

97

1

<15

2

<15

5

<15

500

80

288

12

23

16

25

46

28

500

130

468

31

37

42

39

121

44

500

180

648

59

50

81

53

232

55

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

115

414

13

26

19

28

42

32

600, 625

185

666

35

41

48

44

108

48

600, 625

230

828

54

49

74

52

166

57


Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade et d'un caisson de raccordement, d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 300, 400, 500, 600, 625 mm
  • Débit d'air minimal, avec ΔtZ = –6 K : 10 à 42 l/s ou 36 à 151 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 80 à 285 l/s ou 288 à 1026 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés dans la zone de séjour. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade et d'un caisson de raccordement, d'une collerette de soufflage latérale ou supérieure, et d'orifices ou de pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Très faible niveau de puissance acoustique, idéal pour les zones de confort
  • Ailettes fixes
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade en tôle d'acier galvanisé
  • V, H : caisson de raccordement et barre transversale en tôle d'acier galvanisé
  • X : Caisson de raccordement en plastique et tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 300, 400, 500, 600, 625 mm
  • Débit d'air minimal, avec ΔtZ = –6 K : 10 à 42 l/s ou 36 à 151 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 80 à 285 l/s ou 288 à 1026 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +10 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

00126182_0.

 Type
TDF-SA       Diffuseur à jet hélicoïdal

 Style d'exécution
R       Circulaire
Q       Carrée

Mode
Z       Soufflage
A       Reprise

 Raccordement
H       Horizontal
V       Vertical



 Clapet pour équilibrage du débit
       Aucune indication : sans clapet
M       Avec clapet de réglage
MN       Avec cordelette et prise de pression (uniquement pour les raccordements de type H)

 Accessoires
Aucune indication : sans accessoires
L       Avec joint à lèvre

 Dimensions nominales [mm]
300
400
500
600
625

 Surface apparente
       Aucune indication : laquée RAL 9010, blanc pur
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : TDF-SA–Q–Z–V–M–L/500/P1-RAL 9016

Style d'exécution

Carrée

Système

Soufflage d'air

Raccordement

Vertical

Clapet pour équilibrage du débit d'air

Avec

Accessoires

Joint à lèvre

Dimension nominale

500

Surface apparente

RAL 9016, blanc trafic, taux de brillance 70 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit
TDF-SA-Q-Z
00133169_0


00133169_0
00133643_0

TDF-SA-Q-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-Q-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-R-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-R-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-Q-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement horizontal
  • Ouverture carrée destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-Q-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade carrée
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-R-*-H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement horizontal
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

TDF-SA-R-*-V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à jet hélicoïdal et à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • 300, 400, 500, 600, 625

Pièces et caractéristiques

  • Façade circulaire
  • Caisson pour raccordement vertical
  • Ouverture circulaire destinée à contenir la façade
  • Élément de répartition qui garantit un flux d'air uniforme sur la façade de diffusion (modèle soufflage)
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif
  • Clapet pour équilibrage du débit (en option)
  • Joint à lèvre (en option)

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

Façade carrée avec caisson pour raccordement horizontal
00111335_0..


00111335_0..
00111341_0..
00111445_0...
00111347_0..
TDF-SA-Q-*-H

Les poids s'appliquent au mode "soufflage"

TDF-SA-Q-*-V

Les poids s'appliquent au mode "soufflage"

TDF-SA-R-*-H

Les poids s'appliquent au mode "soufflage"

TDF-SA-R-*-V

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

Façade TDF-SA-Q
00111798_0.


00111798_0.
00111800_0.
TDF-QTDF-R

Exemples de montage, Détails du montage, Mise en service, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Informations de base et nomenclature
Montage dans des plafonds en T
00104480_0.


00104480_0.
00104485_0.
00104490_0.
Montage à ras du plafond avec caisson de raccordement carré
00144769_0
① Gaine
② Patte de suspension
③ Façade

  • Raccordement horizontal
  • Quatre orifices de suspension
  • Suspension à l'aide de cordelettes, de câbles ou d'étriers à fournir par des tiers


00144769_0
00143625_0
00145009_0
00145024_0
00144799_0
00144832_0
00144854_0

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Montage suspendu uniquement avec un bord élargi (modèle soufflage)
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Montage suspendu uniquement avec un bord élargi (modèle soufflage)
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

AK-Uni-...-MN Équilibrage du débit
00151153_0
① Clapet de réglage
② Cordelette blanche pour l'ouverture du clapet de réglage

Ouverte, 0°

00151153_0
00151159_0
00151140_0
00132583_0
00134024_0

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

  • Brochure technique Série TDF-SilentAIR

    Brochure technique  2,5 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
