A*, D* – Grille de ventilation

Options associées pour grilles de ventilation, en tôle d'acier, pour l'équilibrage du débit d'air et le contrôle de la direction du jet d'air

Options associées à ailettes réglables manuellement

  • Équilibrage du débit
  • Contrôle de la direction du jet d'air
  • Registre à glissière avec répartiteur de débit d'air

Application

Application

  • Les options associées pour grilles de ventilation offrent des fonctions supplémentaires
  • Pour l'équilibrage du débit d'air et/ou le contrôle de la direction du jet d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions de flux d'air, pour le soufflage
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Application

  • Les options associées pour grilles de ventilation offrent des fonctions supplémentaires
  • Pour l'équilibrage du débit d'air et/ou le contrôle de la direction du jet d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions de flux d'air, pour le soufflage
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Description

Modèles

  • AG : Registre à ailettes à action opposée
  • AS : registre à glissière
  • D : Contrôle de la direction du jet d'air
  • DG : Registre à ailettes à action opposée et ailettes pour le contrôle de la direction du jet d'air

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • AG : Registre à ailettes à action opposée
  • AS : registre à glissière
  • D : Contrôle de la direction du jet d'air
  • DG : Registre à ailettes à action opposée et ailettes pour le contrôle de la direction du jet d'air

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction

  • Fonction
Schéma de l'-AG
00205167_0

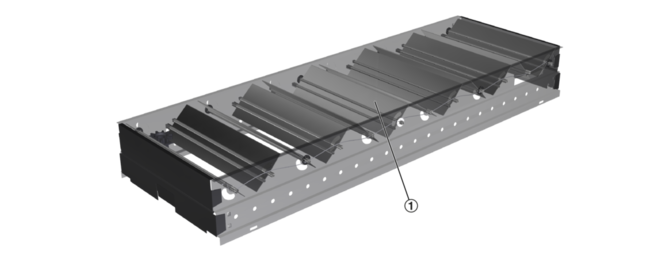

① Élément de déflexion pour le réglage du débit


00205167_0
00205179_0
00126213_0.
00117606_0.

Modèles, Dimensions et poids

  • Modèles
  • Dimensions et poids
AG

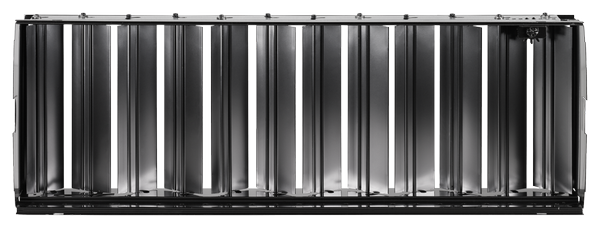

00145346_0


00145346_0
00145356_0

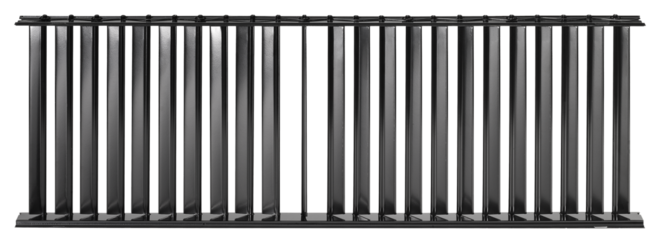

00145381_0

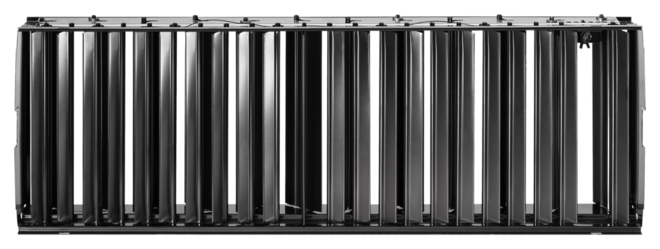

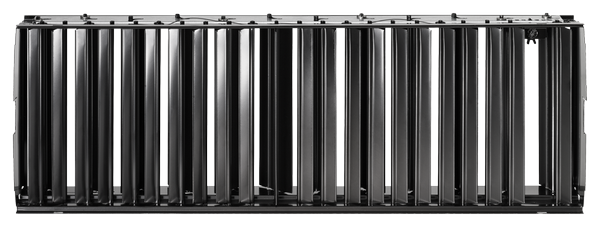

00145391_0

Toutes les options associées doivent être définis avec le code de commande de la grille de ventilation.

-AG

Application

  • Pour l'équilibrage du débit d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Ailettes à action opposée
  • Possibilité de réglage à l'aide de vis

-AS

Application

  • Pour l'équilibrage du débit d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Éléments de registre à glissière avec répartiteur de débit d'air
  • Possibilité de réglage à l'aide de vis

-D

Application

  • Pour le contrôle de la direction du jet d'air, pour soufflage d'air
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions du flux d'air
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Éléments de déflexion réglables individuellement

-DG

Application

  • Pour l'équilibrage du débit d'air et le contrôle de l'orientation du jet d'air, pour le soufflage
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions du flux d'air
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Équilibrage du débit d'air : ailettes à action opposée
  • Contrôle de la direction du jet d'air : ailettes réglables
  • Possibilité de réglage à l'aide de vis

Toutes les options associées doivent être définis avec le code de commande de la grille de ventilation.

-AG

Application

  • Pour l'équilibrage du débit d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Ailettes à action opposée
  • Possibilité de réglage à l'aide de vis

-AS

Application

  • Pour l'équilibrage du débit d'air
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Éléments de registre à glissière avec répartiteur de débit d'air
  • Possibilité de réglage à l'aide de vis

-D

Application

  • Pour le contrôle de la direction du jet d'air, pour soufflage d'air
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions du flux d'air
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Éléments de déflexion réglables individuellement

-DG

Application

  • Pour l'équilibrage du débit d'air et le contrôle de l'orientation du jet d'air, pour le soufflage
  • Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service
  • Les ailettes, qui sont placées à 90° par rapport aux éléments avant, permettent d'autres directions du flux d'air
  • La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

  • Équilibrage du débit d'air : ailettes à action opposée
  • Contrôle de la direction du jet d'air : ailettes réglables
  • Possibilité de réglage à l'aide de vis

Options associées pour grilles de ventilation trox_blau20 Type de grille de ventilation Option associée Option associée Option associée Option associée trox_blau20 Type de grille de ventilation -AG -AS -D -DG trox_blau20 Type de grille de ventilation Registre Registre à glissière Contrôle de la direction du jet d'air Registre Contrôle de la direction du jet d'air trox_blau_20_CMYK

Montage en cloison, en allège ou en gaine rectangulaire

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

X-GRILLE Cover

●

●

●

●

 trox_blau_20_CMYK

X-GRILLE Basic

●

●

●

●

 trox_blau_20_CMYK

ASL

●

●

●

●

 trox_blau_20_CMYK

AT

●

●

●

●

 trox_blau_20_CMYK

VAT

●

●

●

●

 trox_blau_20_CMYK

AH

●

●

●

 trox_blau_20_CMYK

AWT

●

●

●

 trox_blau_20_CMYK

SL

●

●

●

●

 trox_blau_20_CMYK

TR

●

●

●

●

 trox_blau_20_CMYK

TRS

●

●

●

●

Options associées pour grilles de ventilation

Type de grille de ventilation Option associée
Type de grille de ventilation -AG -AS -D -DG
Type de grille de ventilation Registre Registre à glissière Contrôle de la direction du jet d'air Registre Contrôle de la direction du jet d'air

Montage en cloison, en allège ou en gaine rectangulaire





X-GRILLE Cover

●

●

●

●

X-GRILLE Basic

●

●

●

●

ASL

●

●

●

●

AT

●

●

●

●

VAT

●

●

●

●

AH

●

●

●

AWT

●

●

●

SL

●

●

●

●

TR

●

●

●

●

TRS

●

●

●

●


-AG

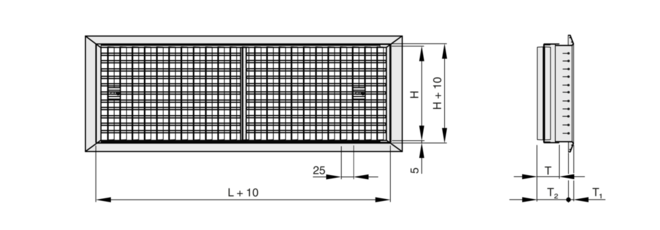

00190908_0
L Longueur nominale
H Hauteur nominale


00190908_0
00204927_0
00204945_0
00204933_0

Le tableau des poids indique les dimensions nominales disponibles

Le tableau des poids indique les dimensions nominales disponibles

-AG trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

 trox_blau20

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

 trox_blau20

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

 trox_blau20

325

1,2

1,4

1,7

2,0

2,6

3,2

3,8

 trox_blau20

425



2,5

3,2

3,9

4,6

 trox_blau20

525





4,5

5,3
-AS trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

 trox_blau20

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

 trox_blau20

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

 trox_blau20

325

1,5

1,9

2,3

2,7

3,5

4,3

5,1

 trox_blau20

425



3,8

4,9

6,0

7,2

 trox_blau20

525





7,3

8,7
-D trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

 trox_blau20

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

 trox_blau20

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

 trox_blau20

325

0,7

0,9

1,2

1,4

1,8

2,2

2,7

 trox_blau20

425



1,7

2,3

2,8

3,3

 trox_blau20

525





3,3

4,0
-DG trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

 trox_blau20

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

 trox_blau20

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

 trox_blau20

325

1,6

2,0

2,4

2,9

3,7

4,6

5,5

 trox_blau20

425



3,6

4,6

5,7

6,8

 trox_blau20

525





6,8

8,1

-AG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,5

0,7

0,8

1,0

1,3

1,6

1,9

125

0,5

0,6

0,8

1,0

1,2

1,5

1,9

2,3

225

0,7

0,9

1,1

1,4

1,6

2,1

2,5

3,0

325

1,2

1,4

1,7

2,0

2,6

3,2

3,8

425



2,5

3,2

3,9

4,6

525





4,5

5,3


-AS

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,3

0,4

0,5

0,6

0,7

0,9

1,1

1,3

125

0,4

0,6

0,8

0,9

1,1

1,4

1,8

2,1

225

0,8

1,0

1,3

1,6

1,9

2,5

3,0

3,6

325

1,5

1,9

2,3

2,7

3,5

4,3

5,1

425



3,8

4,9

6,0

7,2

525





7,3

8,7


-D

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,2

0,3

0,4

0,4

0,5

0,7

0,9

1,0

125

0,3

0,4

0,5

0,6

0,7

0,9

1,2

1,4

225

0,4

0,6

0,7

0,9

1,0

1,4

1,7

2,0

325

0,7

0,9

1,2

1,4

1,8

2,2

2,7

425



1,7

2,3

2,8

3,3

525





3,3

4,0


-DG

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

75

0,4

0,6

0,8

0,9

1,1

1,5

1,8

2,1

125

0,6

0,8

1,0

1,2

1,5

1,9

2,4

2,8

225

0,8

1,2

1,5

1,8

2,2

2,8

3,5

4,1

325

1,6

2,0

2,4

2,9

3,7

4,6

5,5

425



3,6

4,6

5,7

6,8

525





6,8

8,1


Mise en service

  • Mise en service
Équilibrage du débit d'air -*G
00152008_0

Options associées -AG, -DG et types AGW, DGW

00152008_0
00152134_0
00173501_0

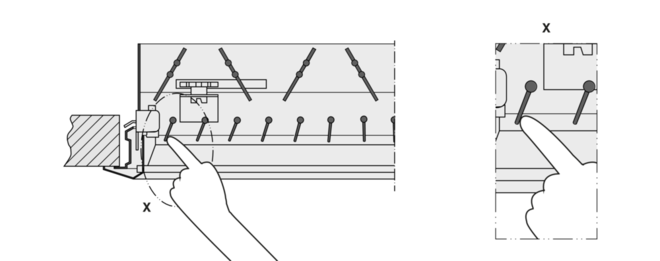

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

  • AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
  • AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

  • Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
  • D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

  • AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
  • AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

  • Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
  • D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Téléchargements

Information produit

  • Brochure technique Options associées

    Brochure technique  1,3 Mo pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
