Les nouvelles grilles de ventilation X-GRILLE Cover en aluminium de qualité supérieure sont à la fois fonctionnelles et esthétiques ; elles peuvent être montées en cloison, en allège ou en gaine rectangulaire.
Équipements et accessoires en option
Application
Caractéristiques spéciales
Dimensions nominales
Grille simple
Section de rubans à grille
Autres dimensions sur demande
Application
Caractéristiques spéciales
Dimensions nominales
Grille simple
Section de rubans à grille
Autres dimensions sur demande
Modèles
Fixation
VS, KF uniquement avec un contre cadre
Pièces et caractéristiques
Options associées
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Modèles
Fixation
VS, KF uniquement avec un contre cadre
Pièces et caractéristiques
Options associées
Accessoires
Caractéristiques d'éxécution
Matériaux et finitions
Normes et directives
Maintenance
Fonctionnement
Les grilles de ventilation sont des diffuseurs destinés au soufflage d'air et à la reprise des systèmes de ventilation et de climatisation. Elles orientent l'air soufflé vers la pièce. Les grilles de ventilation à ailettes réglables permettent d'adapter la direction de soufflage aux conditions locales. Il en résulte une ventilation à flux mélangé dans les zones de confort et les zones industrielles, avec une bonne ventilation globale de la pièce.

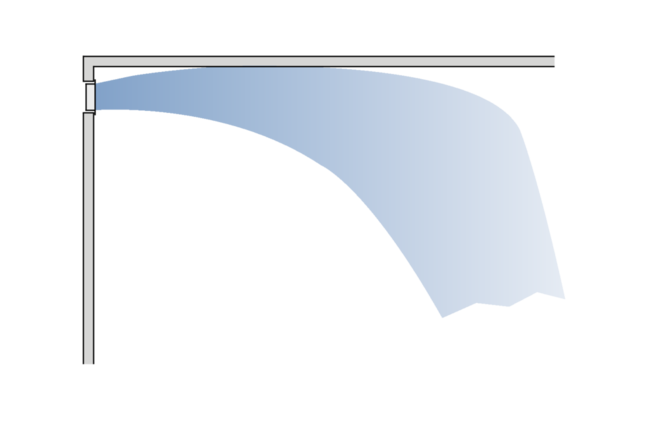

L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue au fur et à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une valeur définie, comme par exemple 0,2 m/s, est appelée "distance de projection". Le jet d'air soufflé qui provient des grilles de cloisons qui sont installées près du plafond atteint une distance de projection supérieure à celle d'un jet libre (qui provient d'une grille qui n'est pas installée près du plafond). Les grilles simples, les grilles groupées et les grilles en ruban atteignent chacune des distances de projection différentes.
En mode de refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente dès que la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode de chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a aucun effet négatif sur la vitesse du flux d'air dans la zone occupée, mais peut affecter la ventilation complète de la pièce.
Fonctionnement
Les grilles de ventilation sont des diffuseurs destinés au soufflage d'air et à la reprise des systèmes de ventilation et de climatisation. Elles orientent l'air soufflé vers la pièce. Les grilles de ventilation à ailettes réglables permettent d'adapter la direction de soufflage aux conditions locales. Il en résulte une ventilation à flux mélangé dans les zones de confort et les zones industrielles, avec une bonne ventilation globale de la pièce.
L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue au fur et à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une valeur définie, comme par exemple 0,2 m/s, est appelée "distance de projection". Le jet d'air soufflé qui provient des grilles de cloisons qui sont installées près du plafond atteint une distance de projection supérieure à celle d'un jet libre (qui provient d'une grille qui n'est pas installée près du plafond). Les grilles simples, les grilles groupées et les grilles en ruban atteignent chacune des distances de projection différentes.
En mode de refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente dès que la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode de chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a aucun effet négatif sur la vitesse du flux d'air dans la zone occupée, mais peut affecter la ventilation complète de la pièce.
Débits d'air pour une seule grille de soufflage d'air.
Section libreDimensions nominales | 225 × 125 à 1225 × 525 mm |
Section de rubans à grille | H: 125, 225, 325 mm |
Débit d'air minimal | 16 – 568 l/s ou 58 – 2045 m³/h |
Débit maximal, avec LWA max. 40 dB(A) sans options associées | 97 – 2651 l/s ou 350 – 9544 m³/h |
Delta de température entre l'air soufflé et la température ambiante | –12 à +4 K |
Débits d'air pour une seule grille de soufflage d'air.
Section libre
125 | 0,013 | 0,019 | 0,026 | 0,032 | 0,039 | 0,050 | 0,063 | 0,076 |
225 | 0,021 | 0,032 | 0,042 | 0,053 | 0,063 | 0,081 | 0,102 | 0,123 |
325 | 0,051 | 0,068 | 0,085 | 0,102 | 0,131 | 0,165 | 0,199 | |
425 | 0,093 | 0,117 | 0,141 | 0,180 | 0,228 | 0,275 | ||
525 | 0,149 | 0,179 | 0,230 | 0,290 | 0,350 | |||
× LWA = 40 dB(A) avec un flux d'air illimité+ LWA = 40 dB(A) avec un flux d'air limité de 50%
Grilles de ventilation rectangulaires en aluminium de qualité supérieure, pour le soufflage et la reprise. Fonction combinée à un design attractif. Cadre frontal avec pièces de recouvrement horizontales fixées par ressort. De préférence pour le montage mural et en allège, mais également adapté aux gaines rectangulaires.
Composant prêt à installer, comprenant un cadre frontal et des ailettes horizontales et à profil symétrique et aérodynamique, avec une liaison dissimulée qui permet de régler simultanément les éléments de déflexion.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Grilles de ventilation rectangulaires en aluminium de qualité supérieure, pour le soufflage et la reprise. Fonction combinée à un design attractif. Cadre frontal avec pièces de recouvrement horizontales fixées par ressort. De préférence pour le montage mural et en allège, mais également adapté aux gaines rectangulaires.
Composant prêt à installer, comprenant un cadre frontal et des ailettes horizontales et à profil symétrique et aérodynamique, avec une liaison dissimulée qui permet de régler simultanément les éléments de déflexion.
Caractéristiques spéciales
Matériaux et finitions
Données techniques
Caractéristiques de sélection
Bruit du flux d'air
Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.
|
|
Code de commande : X-Grille-Cover-AG/525×225/B1/VS
Options associées | Registre, ailettes à action opposée |
Dimension nominale | 525 × 225 mm |
Contre-cadre | Avec contre-cadre |
Fixation | Fixation par vis cachées |
Finition (rebord et éléments de déflexion) | RAL 9005, noir de jais, taux de brillance : 70 % |
Finition de surface - pièces de recouvrement | RAL 9006, blanc aluminium, taux de brillance 30 % |
Code de commande : X-Grille-Cover-E-R-AG/1025×225/D1/VS
Section | Section d'extrémité |
Section d'extrémité | Section d'extrémité droite |
Options associées | Registre, ailettes à action opposée |
Dimension nominale | 1025 × 225 |
Contre-cadre | Pour section d'extrémité |
Fixation | Fixation par vis cachées |
Finition (rebord et éléments de déflexion) | RAL 9005, noir de jais, taux de brillance : 70 % |
Finition de surface - pièces de recouvrement | RAL 9006, blanc aluminium, taux de brillance 30 % |
Le tableau des poids indique les dimensions nominales disponibles
Le tableau des poids indique les dimensions nominales disponibles
X-GRILLE Cover, grille unique
Le poids s'applique aux grilles de ventilation sans options associées
X-GRILLE Cover, rubans à grille
Section intermédiaire M : 2000 mm
Section d'extrémité E : 950 à 2025 mm par incréments de 1 mm
Le poids s'applique aux sections sans options associées
X-GRILLE Cover, grille unique
125 | 0,4 | 0,6 | 0,7 | 0,9 | 1,0 | 1,7 | 2,1 | 2,5 |
225 | 0,6 | 0,9 | 1,1 | 1,3 | 1,5 | 2,3 | 2,9 | 3,4 |
325 | 1,1 | 1,4 | 1,7 | 2,0 | 3,0 | 3,6 | 4,3 | |
425 | 1,9 | 2,3 | 2,7 | 3,9 | 4,7 | 5,6 | ||
525 | 2,7 | 3,2 | 4,5 | 5,5 | 6,5 | |||
Le poids s'applique aux grilles de ventilation sans options associées
X-GRILLE Cover, rubans à grille
125 | 2,0 | 4,0 |
225 | 2,8 | 5,6 |
325 | 3,5 | 7,0 |
Section intermédiaire M : 2000 mm
Section d'extrémité E : 950 à 2025 mm par incréments de 1 mm
Le poids s'applique aux sections sans options associées
Longueur nominale supérieure à 625 mm : avec montant intermédiaire central vertical ; hauteur nominale supérieure à 225 mm : avec montant intermédiaire central horizontal
Montage et mise en service

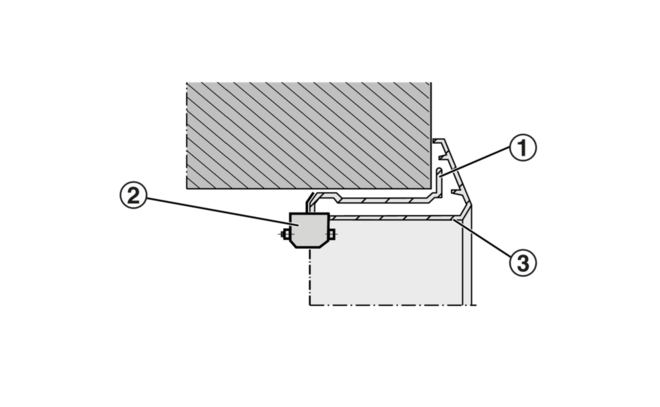

Ces schémas sont uniquement destinés à illustrer les détails de montage.
Montage et mise en service
Ces schémas sont uniquement destinés à illustrer les détails de montage.
Options associées -AG, -DG et types AGW, DGW
Équilibrage du débit
Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

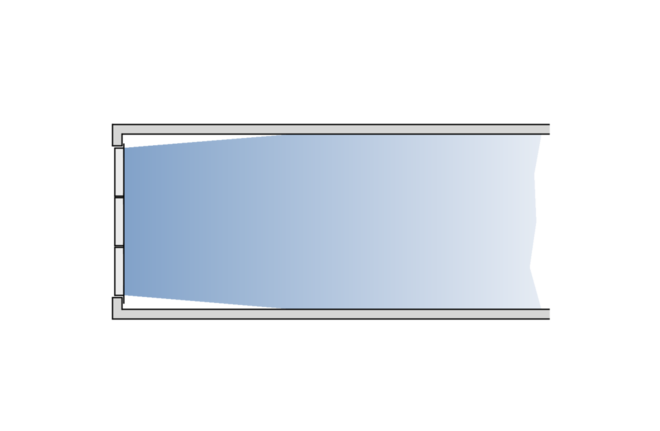

Veine d'air
Équilibrage du débit
Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.
Veine d'air
Dimensions principales
L [mm]
Longueur nominale de la grille de ventilation
H [mm]
Hauteur nominale de la grille de ventilation
m [kg]
Poids
Nomenclature
LWA [dB(A)]
Niveau de puissance acoustique du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δpt [Pa]
Pression différentielle
lS [m]
Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)
Dimensions principales
L [mm]
Longueur nominale de la grille de ventilation
H [mm]
Hauteur nominale de la grille de ventilation
m [kg]
Poids
Nomenclature
LWA [dB(A)]
Niveau de puissance acoustique du bruit du flux d'air
V [m³/h] et [l/s]
Débit d'air
Δpt [Pa]
Pression différentielle
lS [m]
Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)
