K*, R* – Grille de ventilation

K, R – Grilles de ventilation

Options associées pour grilles de ventilation de type TRS-K et de type TRS-R, en tôle d'acier, pour l'équilibrage du débit d'air

Options associées à ailettes réglables manuellement

Équilibrage du débit

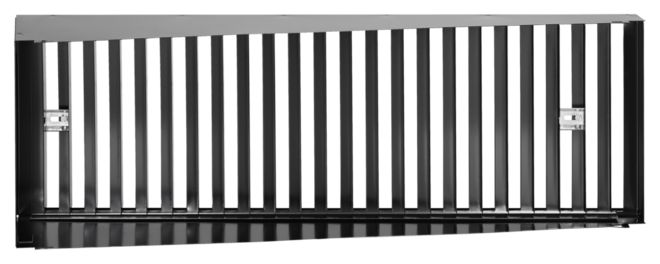

Registre à glissière avec répartiteur de débit d'air
Registre à glissière récupérateur avec répartiteur de débit d'air

Application

Application

Les options associées pour grilles de ventilation offrent des fonctions supplémentaires
Pour l'équilibrage du débit d'air
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Application

Les options associées pour grilles de ventilation offrent des fonctions supplémentaires
Pour l'équilibrage du débit d'air
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, pour le soufflage d'air et la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Description

Modèles

S : registre à glissière
5 : registre à glissière spécial incliné

Maintenance

La structure et les matériaux ne nécessitent aucun entretien
Inspection et nettoyage conformément à VDI 6022



Modèles

S : registre à glissière
5 : registre à glissière spécial incliné

Maintenance

La structure et les matériaux ne nécessitent aucun entretien
Inspection et nettoyage conformément à VDI 6022



Information technique

Fonction

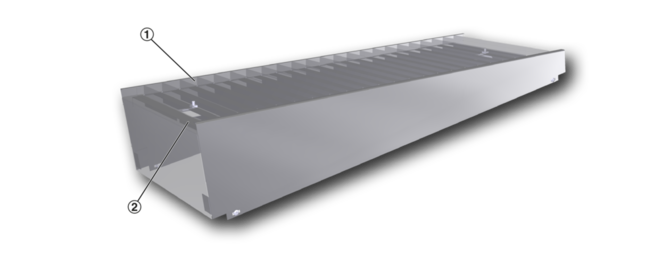

Schéma du -S

① Registre à glissière, élément de déflexion pour le réglage du débit
② Répartiteur de débit d'air

Options associées -AS, -S

Modèles, Dimensions et poids

Toutes les options associées doivent être définis avec le code de commande de la grille de ventilation.

-*S

Application

Pour l'équilibrage du débit d'air
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

Éléments de registre à glissière avec répartiteur de débit d'air
Possibilité de réglage à l'aide de vis

-*5

Application

Pour l'équilibrage du débit d'air
Registre à glissière incliné qui garantit un flux d'air uniforme dans la façade de la grille
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

Éléments de registre à glissière avec répartiteur de débit d'air
Possibilité de réglage à l'aide de vis

Toutes les options associées doivent être définis avec le code de commande de la grille de ventilation.

-*S

Application

Pour l'équilibrage du débit d'air
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

Éléments de registre à glissière avec répartiteur de débit d'air
Possibilité de réglage à l'aide de vis

-*5

Application

Pour l'équilibrage du débit d'air
Registre à glissière incliné qui garantit un flux d'air uniforme dans la façade de la grille
Les registres simplifient l'équilibrage du débit d'air nécessaire à la mise en service, de préférence pour la reprise
La grille de ventilation n'a pas besoin d'être retirée pour le réglage

Pièces et caractéristiques

Éléments de registre à glissière avec répartiteur de débit d'air
Possibilité de réglage à l'aide de vis

Options associées pour grilles de ventilation de type TRS-K, TRS-R trox_blau20 Type de grille de ventilation Option associée Option associée trox_blau20 Type de grille de ventilation -*S -*5 trox_blau20 Type de grille de ventilation Registre à glissière Registre à glissière spécial trox_blau_20_CMYK

Montage dans des gaines rectangulaires

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

TRS-K

●

trox_blau_20_CMYK

Montage dans des gaines circulaires

trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK

TRS-R

●

Options associées pour grilles de ventilation de type TRS-K, TRS-R

Type de grille de ventilation	Option associée
Type de grille de ventilation	*-S**	*-5**
Type de grille de ventilation	Registre à glissière	Registre à glissière spécial
Montage dans des gaines rectangulaires
TRS-K	●	●
Montage dans des gaines circulaires
TRS-R	●	●

-S

L Longueur nominale
H Hauteur nominale

Options associées -AS, -S

Le tableau des poids indique les dimensions nominales disponibles

-*S-*S

Le tableau des poids indique les dimensions nominales disponibles

-*5 trox_blau20 Type de produit L T₁ T₂ trox_blau20 Type de produit mm mm mm trox_blau20

TRS-K

225

trox_blau20

TRS-K

325

trox_blau20

TRS-K

425

112

trox_blau20

TRS-K

525

124

trox_blau20

TRS-K

625

136

trox_blau20

TRS-K

825

160

trox_blau20

TRS-K

1025

185

trox_blau20

TRS-K

1225

210

-*5 trox_blau20 Type de produit L H [mm] H [mm] H [mm] trox_blau20 Type de produit L 75 125 225 trox_blau20 Type de produit L T₂ T₂ T₂ trox_blau20 Type de produit mm mm mm mm trox_blau20

TRS-R

225

trox_blau20

TRS-R

325

107

111

123

trox_blau20

TRS-R

425

119

123

136

trox_blau20

TRS-R

525

131

135

147

trox_blau20

TRS-R

625

143

147

159

trox_blau20

TRS-R

825

162

171

183

trox_blau20

TRS-R

1025

191

195

207

trox_blau20

TRS-R

1225

215

211

231

-*5

Type de produit	L	T₁	T₂
Type de produit	mm
TRS-K	225	7	87
TRS-K	325	7	99
TRS-K	425	7	112
TRS-K	525	7	124
TRS-K	625	7	136
TRS-K	825	7	160
TRS-K	1025	7	185
TRS-K	1225	7	210

-*5

Type de produit	L	H [mm]
Type de produit	L	75	125	225
Type de produit	L	T₂
Type de produit	mm
TRS-R	225	95	99
TRS-R	325	107	111	123
TRS-R	425	119	123	136
TRS-R	525	131	135	147
TRS-R	625	143	147	159
TRS-R	825	162	171	183
TRS-R	1025	191	195	207
TRS-R	1225	215	211	231

Mise en service

Équilibrage du débit d'air -S

Options associées -AS, -KS, -RS and Type ASW

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Téléchargements

Information produit

Brochure technique Options associées

Brochure technique 820 ko pdf
