00135949_0
AGS/825×225


00135949_0

AGS

GRILLES DE TRANSFERT ANTI-VUE, EN ALUMINIUM, AVEC AILETTES FIXES HORIZONTALES

Grille de ventilation avec ailettes inclinées

  • Dimensions nominales : 225 × 125 – 1225 × 525 mm
  • Plage de débit d'air : 4 à 535 l/s ou 14 à 1926 m³/h
  • Façade de la grille en aluminium anodisé
  • Cadre frontal de 30 mm de large
  • Trous fraisés


Équipements et accessoires en option

  • Façade de grille en nuances de couleurs RAL CLASSIC
  • Contre-cadre
  • Cadre de recouvrement pour montage sur porte

Application

Application

  • Grille de ventilation de type AGS pour le transfert d'air
  • Pour montage sur cloison et sur porte
  • Grille anti-vue pour la protection de différents types d'ouvertures

Caractéristiques spéciales

  • Ailettes fixes
  • Cadre frontal à trous fraisés
  • Cadre de recouvrement en option pour montage sur porte

Dimensions nominales

  • Longueur nominale : 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Hauteur nominale : 125, 225, 325, 425, 525 mm

Application

  • Grille de ventilation de type AGS pour le transfert d'air
  • Pour montage sur cloison et sur porte
  • Grille anti-vue pour la protection de différents types d'ouvertures

Caractéristiques spéciales

  • Ailettes fixes
  • Cadre frontal à trous fraisés
  • Cadre de recouvrement en option pour montage sur porte

Dimensions nominales

  • Longueur nominale : 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Hauteur nominale : 125, 225, 325, 425, 525 mm

Description

Modèles

  • Grille simple
  • T : grille simple avec cadre de recouvrement pour montage sur porte

Pièces et caractéristiques

  • Sections de rebord à profil rectangulaire
  • Ailettes horizontales inclinées
  • Joint d'étanchéité périmétrique appliqué en usine
  • Cadre de recouvrement pour montage sur porte, en option

Accessoires

  • Contre cadre : pour un montage rapide et simple des grilles de ventilation

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Modèles

  • Grille simple
  • T : grille simple avec cadre de recouvrement pour montage sur porte

Pièces et caractéristiques

  • Sections de rebord à profil rectangulaire
  • Ailettes horizontales inclinées
  • Joint d'étanchéité périmétrique appliqué en usine
  • Cadre de recouvrement pour montage sur porte, en option

Accessoires

  • Contre cadre : pour un montage rapide et simple des grilles de ventilation

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Données techniques , Sélection rapide, Texte de spécification, Codes de commande

  • Données techniques
  • Sélection rapide
  • Texte de spécification
  • Codes de commande

Dimensions nominales

225 × 125 à 1225 × 525 mm

Débit d'air minimal

4 – 145 l/s ou 14 – 522 m³/h

Débit maximal, avec LWA max. 40 dB(A) sans options associées

16 – 535 l/s ou 58 – 1926 m³/h


Section libre

H L [mm]
H 225 325 425 525 625 825 1025 1225
H Ageo
mm m²

125

0,008

0,012

0,016

0,020

0,024

0,032

0,040

0,048

225

0,027

0,036

0,045

0,054

0,072

0,090

0,108

325

0,056

0,070

0,084

0,112

0,140

0,168

425



0,114

0,152

0,190

0,228

525





0,240

0,288

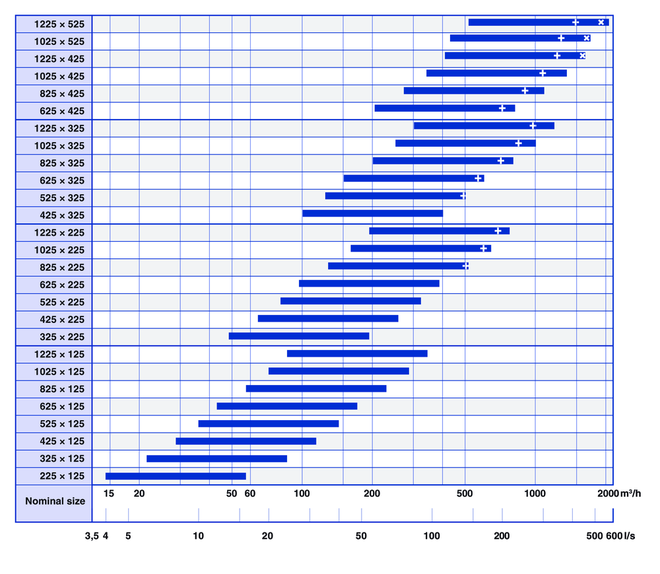

AGS, plages de débit 00274148_0

× LWA = 40 dB(A) avec un flux d'air illimité+ LWA = 40 dB(A) avec un flux d'air limité de 50%

Grille de ventilation anti-vue en aluminium, rectangulaire, pour le transfert d'air. Rebord à profil rectangulaire. De préférence pour un montage sur cloison et sur porte.

Composant prêt à installer qui comporte un cadre et des ailettes horizontales fixes.

Trous de fixation pour fixer la grille à l'aide de vis sur la surface de montage.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Ailettes fixes
  • Cadre frontal à trous fraisés
  • Cadre de recouvrement en option pour montage sur porte

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 225 × 125  à  1225 × 525 mm
  • Débit d'air minimal (soufflage d'air) : 4 à 145 l/s ou 14 à 522 m³/h
  • Débit d'air maximal (soufflage d'air), avec LWA max. de 40 dB(A), sans options associées : 16 à 535 l/s ou 58 à 1926 m³/h

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Grille de ventilation anti-vue en aluminium, rectangulaire, pour le transfert d'air. Rebord à profil rectangulaire. De préférence pour un montage sur cloison et sur porte.

Composant prêt à installer qui comporte un cadre et des ailettes horizontales fixes.

Trous de fixation pour fixer la grille à l'aide de vis sur la surface de montage.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Ailettes fixes
  • Cadre frontal à trous fraisés
  • Cadre de recouvrement en option pour montage sur porte

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 225 × 125  à  1225 × 525 mm
  • Débit d'air minimal (soufflage d'air) : 4 à 145 l/s ou 14 à 522 m³/h
  • Débit d'air maximal (soufflage d'air), avec LWA max. de 40 dB(A), sans options associées : 16 à 535 l/s ou 58 à 1926 m³/h

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00100784_0

 Type
AGS       Grille unique

 Options associées
       Aucune indication : sans (façade de grille uniquement)
T       Cadre de recouvrement pour montage sur porte

 Dimensions nominales [mm]
       L × H



 Contre-cadre
       Aucune indication : sans (façade de grille uniquement)
A1       Avec (sans cadre de recouvrement T)

 Surface apparente
       Aucune indication : anodisé, E6-C-0, couleur naturelle
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

Exemple de commande : AGS-T/625×225

Options associées

Cadre de recouvrement

Dimension nominale

625 × 225 mm

Contre-cadre

Sans

Surface apparente

Anodisée, E6-C-0, couleur naturelle




Dimensions et poids, Détails du produit

  • Dimensions et poids
  • Détails du produit
AGS, cadre frontal de 30 mm de large
00204982_0
L Longueur nominale
H Hauteur nominale


00204982_0
00220183_0

Le tableau des poids indique les dimensions nominales disponibles

Le tableau des poids indique les dimensions nominales disponibles

AGS trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

125

0,5

0,6

0,8

1,0

1,1

1,4

1,7

2,1

 trox_blau20

225

1,0

1,2

1,5

1,7

2,2

2,8

3,3

 trox_blau20

325

1,7

2,0

2,4

3,1

3,8

4,4

 trox_blau20

425



3,0

3,9

4,8

5,6

 trox_blau20

525





5,8

6,8
AGS-T trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 225 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg kg trox_blau20

125

0,7

1,0

1,2

1,4

1,6

2,1

2,5

2,9

 trox_blau20

225

1,4

1,7

2,0

2,3

2,9

3,6

4,2

 trox_blau20

325

2,2

2,6

3,0

3,8

4,6

5,4

 trox_blau20

425



3,7

4,7

5,7

6,7

 trox_blau20

525





6,8

8,0

AGS

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

125

0,5

0,6

0,8

1,0

1,1

1,4

1,7

2,1

225

1,0

1,2

1,5

1,7

2,2

2,8

3,3

325

1,7

2,0

2,4

3,1

3,8

4,4

425



3,0

3,9

4,8

5,6

525





5,8

6,8


AGS-T

H L [mm]
H 225 325 425 525 625 825 1025 1225
H m
mm kg

125

0,7

1,0

1,2

1,4

1,6

2,1

2,5

2,9

225

1,4

1,7

2,0

2,3

2,9

3,6

4,2

325

2,2

2,6

3,0

3,8

4,6

5,4

425



3,7

4,7

5,7

6,7

525





6,8

8,0


Cadre frontal, 30 mm
00119013_0..


00119013_0..
00119020_0.

Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature
Grille de ventilation AGS avec fixation par vis, sans contre-cadre
00151523_0
① Grille de ventilation
② Vis de fixation (fournie par des tiers)


00151523_0
00151531_0

Montage et mise en service

  • De préférence pour montage sur cloison et sur porte
  • Installation avec ou sans contre-cadre
  • Fixer le rebord à l'aide de vis
  • Fixer le cadre de recouvrement (le cas échéant) à l'aide de vis


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour montage sur cloison et sur porte
  • Installation avec ou sans contre-cadre
  • Fixer le rebord à l'aide de vis
  • Fixer le cadre de recouvrement (le cas échéant) à l'aide de vis


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Dimensions principales

L [mm]

Longueur nominale de la grille de ventilation

H [mm]

Hauteur nominale de la grille de ventilation

m [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δpt [Pa]

Pression différentielle

lS [m]

Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)

Dimensions principales

L [mm]

Longueur nominale de la grille de ventilation

H [mm]

Hauteur nominale de la grille de ventilation

m [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δpt [Pa]

Pression différentielle

lS [m]

Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)

Téléchargements

Information produit

  • Brochure technique Série AGS

    Brochure technique  780 ko pdf

Manuels d'utilisation

  • Manuel d'installation Grilles de ventilation

    680 ko pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
