X-GRILLE modular

EPF_Screenshot_gc_01_2017_12_DE_depsd.psd.link

Sélection à l'aide de Easy Product Finder

Design central avec ailettes horizontales ou verticales et motifs avec multiples géométries

6 modèles de cadre frontal au choix

6 versions de montage au choix

3 cadres de montage au choix

Conception personnalisée et configuration simple avec plus de 3000 variantes

Nombreux designs permettant une intégration de l'application tertiaire à industrielle
Une installation simple et rapide dans des situations classiques d’assemblage grâce à 6 versions de montage
Un diffuseur d'air pour le soufflage et la reprise avec une plage de dimensionnement étendue
Exécution en bandeau possible grâce aux sections d'extrémité et intermédiaires
Possibilité de combinaison avec des accessoires TROX classiques
Remplacement aisé des grilles de ventilation TROX grâce aux dimensions identiques des ouvertures de montage
Programme de conception pour le dimensionnement technique
Ensembles de données pour le traitement de projets BIM

Informations générales

Utilisation

Grille de ventilation pour le soufflage ou la reprise d'air
Adapté aux applications tertiaires ou industrielles
Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
Distribution du flux d'air par mélange avec écoulement orienté au soufflage
Façade à ailettes de déflexion fixes ou réglables ou en tôle perforée suivant plusieurs designs pour une intégration architecturale à toutes les configurations.
Pour débits d'air variables ou constants
Pour soufflage à des différences de température d'air ambiant de -12 à +15 K
Montage en cloison, en allège et sur gaine rectangulaire

Caractéristiques spéciales

Efficacité énergétique et écoulement de l'air optimisé acoustiquement
6 Options de cadre frontal : S, M, L, A, C, H
Options multiples de noyau : ailettes horizontales, ailettes verticales et multitude de motifs
Ailettes de déflexion composées de sections en aluminium extrudé – sortie d'air réglable, fixe et droite (0°) ou fixe et inclinée (15°)
Design perforé, motif circulaire ou maille carrée
Installation facile avec fixation cachée avec et sans contrecadre (vis apparentes, cachées, ancrages) ou avec cadre dissimulé pour une installation dans une cloison légère en plaques de plâtre
Rebord esthétique, affleurant la surface d'installation
Finition linéaire, avec ailettes de déflexion fixes, idéales pour les rubans à grille
Utilisation des accessoires existants
Remplacement aisé des grilles TROX existantes grâce aux dimensions de montage standard

Dimensions nominales

Grille simple

Longueur nominale : 225, 325, 425, 525, 625, 825, 1025, 1225, 1425, 1625, 1825, 2025 mm
Hauteur nominale : 75, 125, 225, 325, 425, 525 mm

Section de rubans à grille

Longueur nominale de la section d'extrémité : 950 à 2025 mm
Longueur nominale de la section intermédiaire : 2000 mm
Hauteur nominale : 75, 125, 225, 325, 425, 525 mm
Autres dimensions sur demande

Modèles

X-GRILLE modulaire

Section de rubans à grille

X-GRILLE modulaire-E-R : section d'extrémité à droite
X-GRILLE modulaire-E-L: section d'extrémité à gauche
X-GRILLE modulaire-M : section intermédiaire

Design central

H : ailettes de déflexion horizontales
V : ailettes de déflexion verticales
P : design perforé

Type de design central

Ailettes du design central

F0 : ailettes de déflexion fixes 0°, pas d'ailette: 12,5 mm
F15 : ailettes de déflexion fixes 15°, pas d'ailette: 12,5 mm
P0 : ailettes de déflexion fixes 0°, pas d'ailette: 16,7 mm
P15 : ailettes de déflexion fixes 15°, pas d'ailette: 16,7 mm
MO : ailettes de déflexion réglables
MO : ailettes de déflexion réglables

Section de rubans à grille

Design perforé

R : perforations circulaires
EG : maille carrée

Cadre périphérique

S : 7 mm de large (plat)
M : 14 mm de large (plat)
L : 20 mm de large (plat)
A : 27 mm de large (incliné)
C : 27 mm de large (incurvé)
H : 20 mm de large (avec vis dissimulées, 4,7 mm avec vis visibles)

Fixation

Aucune indication : modèle sans fixation
VS : fixation par vis dissimulées
SP : fixation par vis dissimulées sans contre-cadre
A11 : fixation par vis visibles

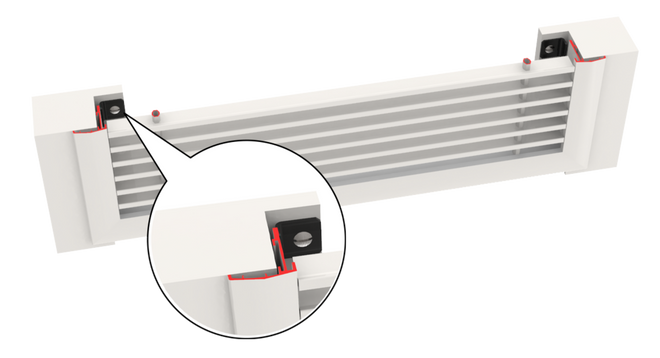

HS : fixation par vis cachées
CF : fixation par serrage

Options

A : sans accessoire, grilles de ventilation uniquement
AG, D, DG : ensemble arrière avec registre d'équilibrage du débit et/ou second ensemble d'ailettes de déflexion pour contrôler la direction de l'air des grilles de ventilation
EF : caisson de média filtrant

Accessoires

Contre cadre : pour un montage rapide et simple des grilles de ventilation

Aucune indication : sans contre-cadre
A1 : contre-cadre avec support de 12,5 mm (pour cadre frontal A, C)
B1 : contre-cadre avec support de 5,5 mm (pour cadre frontal L)
C1 : contre-cadre sans support (pour cadre frontal M)

Matériaux et finitions

Cadre et ailettes en aluminium
Design perforé
Design central à motif maille carré en aluminium
Jonction et pièces d'extrémité destinées aux ailettes de déflexion réglables en plastique spécial hautement thermorésistant, ignifuge (UL 94, V-0)
Entretoises verticales en aluminium
Contre-cadre en tôle galvanisée
Cadre et ailettes anodisés, E6-C-0, couleur naturelle
Cadre et motif maille carrée de couleur naturelle anodisée E6-C-0
Motif circulaire perforé peint par poudrage couleur RAL 9010 GE50
P1 : rebord et encadrements peinture poudre, couleur RAL CLASSIC

Normes et directives

Sound power level of the air-regenerated noise measured according to EN ISO 5135

Maintenance

Maintenance réduite, étant donné que la structure et les matériaux ne nécessitent aucun entretien.
Inspection et nettoyage conformément à VDI 6022

Schéma d'une grille de ventilation avec ailettes de déflexion horizontales

1 Cadre frontal L

2 Fixation A11 (non fournie)

Design central H-F0

4 Accessoire AG

Les grilles de ventilation sont des diffuseurs destinés au soufflage et à la reprise des systèmes de ventilation et de climatisation. Elles orientent l'air soufflé vers la pièce. Les grilles de ventilation à ailettes réglables permettent d'adapter la direction de soufflage aux conditions locales. Il en résulte une ventilation à flux mélangé dans les zones de confort et les zones industrielles, avec une bonne ventilation globale de la pièce. L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue au fur et à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une valeur définie, comme par exemple 0,2 m/s, est appelée "portée de la veine d'air". Le jet d'air de soufflage qui provient des grilles murales disposées près du plafond atteint une portée supérieure à un jet libre comparable (sans l'influence du plafond) en raison de l'influence du plafond. Les grilles uniques, les groupes de grilles et les rubans à grille atteignent tous des distances de projection différentes. En refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone de séjour, qui augmente dès que la différence de température entre l'air de soufflage et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode chauffage, le jet d'air de soufflage est dévié vers le plafond. Cela n'a aucun effet négatif sur la vitesse du flux d'air dans la zone occupée, mais peut affecter la ventilation complète de la pièce.

Dimensions nominales	225 × 75 – 2025 × 525 mm
Débit d'air minimal	11 – 1013 l/s ou 40 – 3647 m³/h
Débit d'air maximal	65 – 4370 l/s ou 234 – 15732 m³/h
Delta de température entre l'air soufflé et la température ambiante	-12 à 15 K

Indication des débits-volumes pour une seule grille (construction non divisée) pour le soufflage.

La sélection individuelle des données de ventilation et acoustiques pour les différents modèles est possible avec notre programme gratuit Easy Product Finder.

H-F0/F15 : ailettes de déflexion horizontales – fixes

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,006	0,009	0,013	0,016	0,019	0,025	0,032	0,038	0,045	0,051	0,058	0,064
125	0,011	0,017	0,023	0,029	0,035	0,047	0,059	0,071	0,083	0,095	0,106	0,118
225	0,022	0,033	0,045	0,056	0,067	0,09	0,113	0,136	0,158	0,181	0,204	0,227
325		0,049	0,066	0,083	0,1	0,133	0,167	0,201	0,234	0,268	0,302	0,335
425					0,132	0,176	0,221	0,266	0,31	0,355	0,399	0,444
525							0,275	0,33	0,386	0,442	0,497	0,553

Surface effective de soufflage A_eff[m²] : H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,008	0,011	0,015	0,019	0,022	0,029	0,036	0,043	0,05	0,058	0,065	0,072
125	0,014	0,021	0,027	0,034	0,04	0,053	0,066	0,079	0,093	0,106	0,119	0,132
225	0,026	0,039	0,051	0,064	0,076	0,101	0,126	0,152	0,177	0,202	0,227	0,252
325		0,057	0,076	0,094	0,113	0,15	0,187	0,224	0,261	0,298	0,334	0,371
425					0,149	0,198	0,247	0,296	0,345	0,393	0,442	0,491
525							0,307	0,368	0,429	0,489	0,55	0,611

Surface effective de soufflage A_eff [m²] : H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,014	0,017	0,021	0,027	0,034	0,041	0,047	0,054	0,06	0,067
125	0,013	0,019	0,025	0,031	0,037	0,049	0,061	0,073	0,086	0,098	0,11	0,122
225	0,024	0,036	0,047	0,059	0,07	0,093	0,116	0,139	0,162	0,185	0,208	0,231
325		0,052	0,069	0,086	0,103	0,137	0,171	0,205	0,239	0,273	0,307	0,341
425					0,136	0,181	0,226	0,271	0,316	0,361	0,406	0,45
525							0,281	0,337	0,393	0,448	0,504	0,56

Surface effective de reprise A_eff [m²] : H-F0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,015	0,02	0,025	0,03	0,039	0,049	0,059	0,068	0,078	0,087	0,097
125	0,019	0,027	0,036	0,045	0,053	0,07	0,088	0,105	0,122	0,139	0,156	0,174
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,23	0,262	0,295	0,327
325		0,075	0,099	0,122	0,146	0,194	0,242	0,29	0,337	0,385	0,433	0,481
425					0,193	0,256	0,319	0,382	0,445	0,508	0,571	0,634
525							0,396	0,474	0,553	0,631	0,709	0,788

Surface effective de reprise A_eff [m²] : H-F15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,011	0,016	0,02	0,025	0,03	0,04	0,05	0,059	0,069	0,079	0,088	0,098
125	0,019	0,027	0,036	0,044	0,053	0,07	0,087	0,105	0,122	0,139	0,156	0,173
225	0,034	0,051	0,067	0,083	0,099	0,131	0,163	0,195	0,228	0,26	0,292	0,324
325		0,074	0,097	0,121	0,145	0,192	0,239	0,286	0,333	0,38	0,428	0,475
425					0,19	0,252	0,315	0,377	0,439	0,501	0,563	0,625
525							0,39	0,468	0,545	0,622	0,699	0,776

H-P0/P15 : ailettes de déflexion horizontales – fixes

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0,011	0,015	0,018	0,022	0,03	0,037	0,045	0,052	0,06	0,067	0,075
125	0,013	0,021	0,027	0,035	0,041	0,055	0,069	0,083	0,098	0,112	0,126	0,14
225	0,026	0,04	0,053	0,067	0,08	0,107	0,134	0,161	0,188	0,215	0,242	0,269
325		0,059	0,078	0,099	0,118	0,159	0,199	0,239	0,279	0,319	0,359	0,399
425					0,157	0,21	0,263	0,317	0,37	0,423	0,476	0,529
525							0,328	0,394	0,46	0,527	0,593	0,659

Surface effective de soufflage A_eff [m²] : H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,023	0,027	0,036	0,044	0,053	0,062	0,07	0,079	0,088
125	0,016	0,023	0,031	0,038	0,045	0,06	0,074	0,089	0,104	0,118	0,133	0,148
225	0,028	0,042	0,055	0,068	0,081	0,108	0,135	0,161	0,188	0,214	0,241	0,267
325		0,06	0,079	0,098	0,118	0,156	0,195	0,233	0,272	0,31	0,349	0,387
425					0,154	0,204	0,255	0,305	0,356	0,406	0,456	0,507
525							0,315	0,377	0,44	0,502	0,564	0,627

Surface effective de soufflage A_eff [m²] : H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,018	0,022	0,027	0,035	0,044	0,052	0,061	0,07	0,078	0,087
125	0,015	0,023	0,03	0,037	0,044	0,058	0,072	0,086	0,101	0,115	0,129	0,143
225	0,027	0,04	0,053	0,065	0,078	0,103	0,129	0,154	0,18	0,205	0,231	0,256
325		0,057	0,075	0,094	0,112	0,149	0,186	0,222	0,259	0,296	0,333	0,369
425					0,146	0,194	0,242	0,29	0,338	0,386	0,434	0,482
525							0,299	0,358	0,418	0,477	0,536	0,595

Surface effective de reprise A_eff [m²] : H-P0

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,023	0,028	0,033	0,044	0,054	0,065	0,076	0,086	0,097	0,108
125	0,02	0,029	0,037	0,046	0,055	0,073	0,091	0,109	0,127	0,145	0,163	0,181
225	0,035	0,051	0,067	0,084	0,1	0,132	0,165	0,197	0,229	0,262	0,294	0,327
325		0,074	0,097	0,121	0,144	0,191	0,238	0,285	0,332	0,379	0,426	0,473
425					0,189	0,25	0,312	0,373	0,434	0,496	0,557	0,619
525							0,385	0,461	0,537	0,613	0,689	0,765

Surface effective de reprise A_eff [m²] : H-P15

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,018	0,023	0,028	0,034	0,045	0,056	0,066	0,077	0,088	0,099	0,11
125	0,02	0,029	0,038	0,047	0,056	0,074	0,092	0,11	0,128	0,146	0,164	0,182
225	0,035	0,051	0,067	0,083	0,1	0,132	0,164	0,197	0,229	0,261	0,294	0,326
325		0,073	0,097	0,12	0,143	0,19	0,237	0,283	0,33	0,377	0,424	0,47
425					0,187	0,248	0,309	0,37	0,431	0,492	0,553	0,614
525							0,382	0,457	0,532	0,608	0,683	0,759

H-F45: horizontale Lamellen – feststehend

Geometrisch freier Querschnitt A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,006	0,009	0,012	0,015	0,018	0,024	0,03	0,036
225	0,016	0,02	0,027	0,033	0,04	0,053	0,067	0,08
325		0,03	0,042	0,052	0,063	0,083	0,105	0,125
425					0,086	0,113	0,14	0,17
525							0,18	0,21

Effektive Lufteinströmfläche (Abluft) A_eff [m²]: H-F45

H/L	225	325	425	525	625	825	1025	1225
125	0,014	0,023	0,031	0,04	0,048	0,065	0,081	0,098
225	0,028	0,045	0,061	0,077	0,094	0,126	0,159	0,192
325		0,066	0,091	0,115	0,139	0,188	0,237	0,286
425					0,185	0,25	0,315	0,379
525							0,392	0,473

V-MO : ailettes de déflexion verticales – réglables

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,007	0.01	0,014	0,017	0.02	0,027	0,034	0,041	0,048	0,055	0,061	0,068
125	0,014	0.021	0,028	0,034	0.041	0,055	0,069	0.082	0,096	0,11	0,123	0,137
225	0.028	0,041	0,055	0,069	0,083	0,11	0,137	0,165	0,192	0,22	0,247	0,275
325		0,062	0,083	0,103	0,124	0,165	0,206	0,248	0,289	0,33	0,371	0,412
425					0,165	0,22	0,275	0,33	0,385	0,44	0,495	0,55
525							0,341	0,409	0,477	0,545	0,613	0,681

Surface effective de soufflage A_eff [m²] : V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,01	0,014	0,019	0,023	0,027	0,036	0,045	0,053	0,062	0,071	0,08	0,088
125	0,016	0,024	0,031	0,038	0,046	0,061	0,075	0,09	0,105	0,12	0,135	0,149
225	0,029	0,042	0,056	0,069	0,083	0,11	0,137	0,164	0,191	0,218	0,245	0,272
325		0,061	0,081	0,1	0,12	0,159	0,198	0,237	0,276	0,315	0,354	0,394
425					0,157	0,208	0,259	0,311	0,362	0,413	0,464	0,516
525							0,321	0,384	0,447	0,511	0,574	0,638

Surface effective de reprise A_eff [m²] : V-MO

H/L	225	325	425	525	625	825	1025	1225	1425	1625	1825	2025
75	0,012	0,017	0,022	0,027	0,032	0,042	0,053	0,063	0,073	0,084	0,094	0,104
125	0,019	0,028	0,037	0,045	0,054	0,071	0,089	0,106	0,124	0,141	0,159	0,176
225	0,034	0,05	0,066	0,082	0,098	0,129	0,161	0,193	0,224	0,256	0,288	0,32
325		0,072	0,095	0,118	0,141	0,187	0,233	0,279	0,325	0,371	0,417	0,463
425					0,185	0,245	0,305	0,365	0,426	0,486	0,546	0,606
525							0,377	0,452	0,526	0,601	0,675	0,75

H-MO : ailettes de déflexion horizontales – réglables

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,014	0,021	0,029	0,035	0,043	0,057	0,071	0,085
225	0,027	0,041	0,055	0,068	0,082	0,109	0,137	0,165
325		0,061	0,082	0,101	0,122	0,162	0,203	0,244
425					0,161	0,214	0,269	0,324
525							0,335	0,403

Surface effective de soufflage A_eff [m²] : H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,015	0,022	0,029	0,036	0,043	0,057	0,07	0,084
225	0,027	0,04	0,053	0,066	0,079	0,105	0,131	0,157
325		0,059	0,078	0,097	0,116	0,154	0,192	0,23
425					0,152	0,202	0,252	0,302
525							0,313	0,375

Surface effective de reprise A_eff[m²] : H-MO

H/L	225	325	425	525	625	825	1025	1225
125	0,019	0,028	0,037	0,045	0,054	0,072	0,089	0,107
225	0,035	0,051	0,068	0,084	0,1	0,133	0,165	0,198
325		0,075	0,098	0,122	0,146	0,194	0,241	0,289
425					0,192	0,254	0,317	0,38
525							0,393	0,471

P-R : design central tôle perforée à motif circulaire

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,009	0,014	0,018	0,023	0,027	0,036	0,046	0,055
225	0,018	0,027	0,036	0,046	0,055	0,073	0,091	0,11
325		0,041	0,055	0,068	0,082	0,11	0,137	0,165
425					0,11	0,146	0,183	0,22
525							0,229	0,275

P-EG : design central tôle perforée – maille carrée

Surface géométrique libre A_geo [m²]

H/L	225	325	425	525	625	825	1025	1225
125	0,018	0,027	0,035	0,044	0,053	0,071	0,089	0,107
225	0,035	0,053	0,071	0,089	0,107	0,143	0,179	0,215
325		0,08	0,107	0,134	0,161	0,215	0,268	0,322
425					0,214	0,286	0,358	0,43
525							0,448	0,538

Texte descriptif

Grilles de ventilation en aluminium avec cadre rectangulaire disponible suivant de multiples design. Installation murale, en allège et sur gaine, avec ou sans contre cadre. Testé et approuvé pour le soufflage et la reprise dans les systèmes de ventilation et de climatisation. Tous les modèles disposent d'une grande flexibilité de conception et d'exécution. Niveau de puissance acoustique dans l'air mesuré conformément à la norme EN ISO 5135. Logiciel de sélection en ligne avec calculs liés au projet, données techniques et schémas. Données BIM disponibles dans des formats classiques. Grilles de ventilation avec design lié au projet – My Grille Design – en option. Conditionnement conforme aux règles d'hygiène VDI 6022.

Caractéristiques spéciales

Efficacité énergétique et écoulement de l'air optimisé acoustiquement
6 Options de cadre frontal : S, M, L, A, C, H
Options multiples de noyau : ailettes horizontales, ailettes verticales et multitude de motifs
Ailettes de déflexion aérodynamiques en aluminium, réglables, évacuation d'air fixe droite (0°) ou fixe courbe (15°)
Design perforé, motif circulaire ou maille carrée
Installation facile avec fixation cachée avec et sans contrecadre (vis apparentes, cachées, ancrages) ou avec cadre dissimulé pour une installation dans une cloison légère en plaques de plâtre
Rebord esthétique, affleurant la surface d'installation
Finition linéaire – ailettes de déflexion fixes idéales pour les rubans à grille
Utilisation des accessoires existants
Remplacement aisé des grilles existantes grâce aux dimensions de montage standard

Matériaux et finitions

Cadre et ailettes en aluminium
Cadre et ailettes anodisés, E6-C-0, couleur naturelle
Jonction et pièces d'extrémité destinées aux ailettes de déflexion réglables en plastique spécial hautement thermorésistant, ignifuge (UL 94, V-0)
Meneaux latéraux verticaux en aluminium
Modèles en tôle de métal galvanisé
P1 : rebord, ailettes de déflexion laquées, couleur RAL CLASSIC

Caractéristiques techniques

Dimensions nominales : 225 × 75 – 2025 × 525 mm
Section de rubans à grille, hauteur : 75 à 525 mm
Débit d'air minimal (soufflage) : 11 – 1013 l/s or 40 – 3647 m³/h
Débit maximum (soufflage), à un LWA max. de 40 dB(A) sans accessoires : 65 – 4370 l/s ou 234 – 15732 m³/h
Différence de température entre l'air de soufflage et la température ambiante : -12 à +15 K


X-GRILLE-modular	–	H	–	F0	–	L	–	VS	/	625 × 325	/	AG	/	B1	/	P1 - RAL 9016
\|		\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8		9

1 Type

X-GRILLE-modulaire

2 Modèle du design central
H ailettes de déflexion horizontales
V ailettes de déflexion verticales

P Design perforé

3 Exécution du design central
Ailettes de déflexion :
F0 ailettes de déflexion fixes, 0°, pas de 12,5 mm

F15 ailettes de déflexion fixes, 15°, pas de 12,5 mm

P0 ailettes de déflexion fixes, 0°, pas de 16,7 mm

P15 ailettes de déflexion fixes, 15°, pas de 16,7 mm

MO ailettes de déflexion réglables
Motif perforé :

R motif circulaire

EG maille carrée

4 Cadre frontal
Aucune indication : sans
S ajusté

M moyen

L grand

A incliné

C incurvé

H dissimulé

5 Fixation

Aucune indication : sans

VS Fixation par vis cachée

SP fixation par vis dissimulées sans contre-cadre

A11 fixation par vis visibles

HS Fixation par vis cachée

CF Fixation par serrage

6 Dimensions
L : 225 – 2025

H : 75 – 525

7 Accessoires

A sans (face de grille uniquement)

AG Registre, ailettes à action opposée

D Contrôle de la direction de l'air, ailettes installées à 90 par rapport aux éléments avant, et réglables de manière indépendante

DG D combiné avec AG

AS Registre à glissière

EF Média filtrant

8 Contre-cadre

Pas d'indication : aucun(e)

A1 Contre-cadre 12,5 mm

B1 Contre-cadre 5,5 mm

C1 Contre-cadre à affleurement 0 mm

9 Finition

Aucune indication : anodisé, E6-C-0, couleur naturelle

P1 Laquée, indiquer la nuance de couleur RAL CLASSIC

Niveau de brillance :

RAL9010 50 %

RAL 9006 30 %
toutes les autres couleurs RAL : 70 %

Exemple de commande : X-GRILLE-Modulaire -H-F0-L-VS/625×325/AG/A1/P1-RAL 9016

Design central	ailettes de déflexion horizontales
Design central	ailettes de déflexion fixes, 0°, pas de 12,5 mm
Cadre frontal	grand
Montage	fixation par vis dissimulées
Dimension nominale	625 × 325 mm
Options	Registre, ailettes à action opposée
Contre cadre	12,5 mm
Interface utilisateur	RAL 9016, blanc trafic, taux de brillance 70 %


X-GRILLE-modular	–	E	–	R	–	H	–	F0	–	L	–	VS	/	625 × 325	/	AG	/	B1	/	P1 - RAL 9016
\|		\|		\|		\|		\|		\|		\|		\|		\|		\|		\|
1		2		3		4		5		6		7		8		9		10		11

1 Type

X-GRILLE-modulaire Section de rubans à grille

2 Profilé

E Section d'extrémité

M Section intermédiaire

3 Section d'extrémité
Spécifier uniquement pour la section d'extrémité
R Section d'extrémité à droite

L Section d'extrémité à gauche

4 Modèle du design central

H ailettes de déflexion horizontales

V ailettes de déflexion verticales

P Design perforé

5 Exécution du design central
Ailettes de déflexion :

F0 ailettes de déflexion fixes, 0°, pas de 12,5 mm

F15 ailettes de déflexion fixes, 15°, pas de 12,5 mm

P0 ailettes de déflexion fixes, 0°, pas de 16,7 mm

P15 ailettes de déflexion fixes, 15°, pas de 16,7 mm

MO ailettes de déflexion réglables

6 Cadre frontal

S ajusté

M moyen

L grand

A incliné

C incurvé

H dissimulé

7 Fixation
Pas d'indication : aucun(e)

VS fixation par vis dissimulées

SP fixation par vis dissimulées sans contre-cadre
A11 fixation par vis visibles

HS Fixation par vis cachée

CF Fixation par serrage

8 Dimensions
Section d'extrémité

L: 950 – 2025

H: 75 – 525Section intermédiaire
L: 2000

H: 75 – 525

9 Accessoires

A sans (face de grille uniquement)

AG Registre, ailettes à action opposée

D Contrôle de la direction de l'air, ailettes installées à 90 par rapport aux éléments avant, et réglables de manière indépendante

DG D combiné avec AG

AS Registre à glissière

EF Média filtrant

10 Contre-cadre
Pas d'indication : aucun(e)

A1 Contre-cadre 12,5 mm

B1 Contre-cadre 5,5 mm

C1 Contre-cadre à affleurement 0 mm

11 Finition
Aucune indication : anodisé, E6-C-0, couleur naturelle

P1 Laquée, indiquer la nuance de couleur RAL CLASSIC
Niveau de brillance :
RAL 9010 : 50 %
RAL 9006 : 30 %
Toutes les autres couleurs RAL 70 %

X-GRILLE-modular

X-GRILLE MODULAR

Grilles de ventilation en aluminium à construction modulaire - également pour les rubans à grille

Informations générales

Information technique

Fonction, Caractéristiques techniques, Texte de spécification, Codes de commande

Modèles

Critères d'équivalence

Téléchargements

Information produit

Fiche technique du produit X-GRILLE modular

Brochures

Aperçu du produit X-GRILLE modular

La grille de ventilation en aluminium pour toutes les situations - X-GRILLE modular

Manuels d'utilisation

Manuel d'installation X-GRILLE modular

Comparaison - grilles actuelles et X-GRILLE Modulaire
Type	Design central	Exécution du design central	Cadre frontal	Modèle X-GRILLE	Design central	Exécution	Cadre frontal
ASL	horizontal	Réglable	incliné	X-GRILLE modulaire	H	MO	A
AT	horizontal				H
VAT	vertical				V
AH	horizontal	fixe, 0º, Pas des ailettes 12,5 mm	plat		H	F0	L
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
	vertical	fixe, 0º, pas des ailettes 12,5 mm			V	F0
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
AEH11	horizontal	fixe, 0º, pas des ailettes 12,5 mm	sans		H	F0	M
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
	vertical	fixe, 0º, pas des ailettes 12,5 mm			V	F0
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
AEH	horizontal	fixe, 0º, pas des ailettes 12,5 mm			H	F0	S
		fixe, 15º, pas des ailettes 16,7 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
	vertical	fixe, 0º, pas des ailettes 12,5 mm			V	F0
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
EF	horizontal	fixe, 0º, pas des ailettes 12,5 mm			H	F0	-
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
	vertical	fixe, 0º, pas des ailettes 12,5 mm			V	F0
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
ATLF	horizontal	fixe, 45º	incliné		H	MO	A
ATLF	vertical	fixe, 45º			V
AR	horizontal	fixe, 45º			H
VAR	vertical	fixe, 45º			V
AE	Tôle perforée	perforations rectangulaires			P	EG
GLB		perforations circulaires				R
AEP		perforations rectangulaires				EG	S
AHP	horizontal	fixe, 0º, 12,5 mm	ajusté		H	F0
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
AH		fixe, 0º, pas des ailettes 12,5 mm	plat	X-GRILLE modulaire-E/M		F0	L
		fixe, 15º, pas des ailettes 12,5 mm				F15
		fixe, 0º, pas des ailettes 16,7 mm				P0
		fixe, 15º, pas des ailettes 16,7 mm				P15
VAT	vertical	Réglable	incliné		V	MO	A
VAR	vertical	fixe, 45º	incliné		V	MO	A

X-GRILLE MODULAR

Grilles de ventilation en aluminium à construction modulaire - également pour les rubans à grille

Informations générales

Information technique

Fonction, Caractéristiques techniques, Texte de spécification, Codes de commande

Modèles

Critères d'équivalence

Téléchargements

Information produit

Fiche technique du produit X-GRILLE modular

Brochures

Aperçu du produit X-GRILLE modular

La grille de ventilation en aluminium pour toutes les situations - X-GRILLE modular

Manuels d'utilisation

Manuel d'installation X-GRILLE modular

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
