Installation du contre cadre dans des grilles de ventilation


00157189_0

ER – Grille de ventilation

Contre-cadres en tôle galvanisée, pour un montage rapide et simple des grilles de ventilation

Le contre-cadre pour montage simple et précis des grilles de ventilation peut être scellé dans l'ouverture de cloison à l'aide de languettes de fixation

  • Sections en angle en acier galvanisé
  • Languettes de fixation préformées
  • Sections de cadre à languettes

Application

Application

  • Pour le montage des grilles de ventilation dans les cloisons et allèges
  • Le contre-cadre permet un montage rapide, simple et précis des grilles de ventilation
  • Nécessaire pour le montage de grilles simples et de sections de rubans à grille à l'aide de fixations à vis dissimulées ou de fixations à ressort
  • Les contre-cadres de montage vous permettent de créer une ouverture de montage pendant la création du mur ou du plafond; vous pouvez ensuite installer la grille plus tard et éviter ainsi de l'endommager ou de la contaminer pendant la construction.

Application

  • Pour le montage des grilles de ventilation dans les cloisons et allèges
  • Le contre-cadre permet un montage rapide, simple et précis des grilles de ventilation
  • Nécessaire pour le montage de grilles simples et de sections de rubans à grille à l'aide de fixations à vis dissimulées ou de fixations à ressort
  • Les contre-cadres de montage vous permettent de créer une ouverture de montage pendant la création du mur ou du plafond; vous pouvez ensuite installer la grille plus tard et éviter ainsi de l'endommager ou de la contaminer pendant la construction.

Description

Pièces et caractéristiques

  • Contre cadre comprenant des sections d'angle

Matériaux et finitions

  • Contre-cadres en tôle galvanisée formée, avec languettes de fixation

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Pièces et caractéristiques

  • Contre cadre comprenant des sections d'angle

Matériaux et finitions

  • Contre-cadres en tôle galvanisée formée, avec languettes de fixation

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Codes de commande

  • Codes de commande
00269125_0

 Type
ER       Contre-cadre de montage pour grilles de ventilation



 Modèle
A1       Bord frontal de 12.5 mm de large, pour ASL, AT, VAT, AH, AWT, TR, TRS, TRS-K, AGS
B1       Bord frontal de 5 mm de large, pour X-GRILLE Cover, X-GRILLE Basic, AT, VAT, AH
M1       Bord frontal de 12.5 mm de large (section longitudinale) et 5 mm de large (section transversale), pour SL

 Dimensions nominales [mm]
       L × H

00269125_0
00269131_0

  • Tous les accessoires sont définis avec le code de commande de la grille de ventilation.
  • Le contre-cadre peut-être commandé séparément.



Modèles

  • Modèles

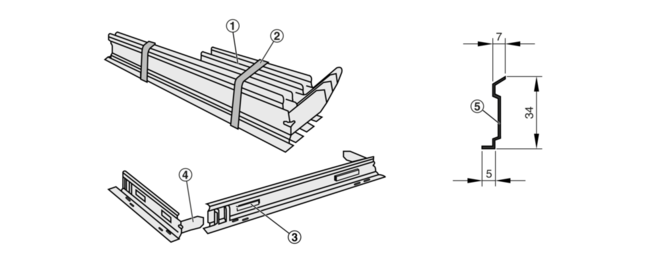

Contre-cadre ER 12.5 pour grilles de ventilation et prises d'air extérieures WGK
00145971_0
① Sections de cadre
② Ruban de couleur
③ Languette de maintien
④ Languette
⑤ Profile du cadre

Remarque : ruban transparent

00145971_0
00137794_0
00137818_0
Installation du contre cadre dans des grilles de ventilation trox_blau20 Type de grille de ventilation Ruban à code couleur pour contre-cadre Ruban à code couleur pour contre-cadre Ruban à code couleur pour contre-cadre trox_blau20 Type de grille de ventilation ER 12.5 ER 5 ER 12.5/5 trox_blau20 Type de grille de ventilation Transparent Marron Rouge trox_blau20

Montage en cloison, en allège ou en gaine rectangulaire

 trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau20

X-GRILLE Cover

–

B1

–

 trox_blau20

X-GRILLE Basic

–

B1

–

 trox_blau20

ASL

A1

–

–

 trox_blau20

AT

A1

B1

–

 trox_blau20

VAT

A1

B1

–

 trox_blau20

AH

A1

B1

–

 trox_blau20

AWT

A1

–

–

 trox_blau20

SL

–

–

M1

 trox_blau20

TR

A1

–

–

 trox_blau20

TRS

A1

–

–

 trox_blau20

TRSK

A1

–

–

 trox_blau20

Montage sur porte

 trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau_20_CMYK
trox_blau20

AGS

A1

–

–

Installation du contre cadre dans des grilles de ventilation

Type de grille de ventilation Ruban à code couleur pour contre-cadre
Type de grille de ventilation ER 12.5 ER 5 ER 12.5/5
Type de grille de ventilation Transparent Marron Rouge

Montage en cloison, en allège ou en gaine rectangulaire


X-GRILLE Cover

–

B1

–

X-GRILLE Basic

–

B1

–

ASL

A1

–

–

AT

A1

B1

–

VAT

A1

B1

–

AH

A1

B1

–

AWT

A1

–

–

SL

–

–

M1

TR

A1

–

–

TRS

A1

–

–

TRSK

A1

–

–

Montage sur porte


AGS

A1

–

–


Le tableau des poids indique les dimensions nominales disponibles

Le tableau des poids indique les dimensions nominales disponibles

Détails du montage

  • Détails du montage
Dimensions de montage du contre-cadre ER pour grilles de ventilation
00151431_0
① Contre-cadre
② Languette de fixation


00151431_0
00151408_0
00151424_0

Montage et mise en service

Avant d'effectuer la fixation dans le contre cadre

  • Cintrer les languettes de fixation préformées

Après avoir effectué la fixation dans le contre cadre

  • Positionner la grille de ventilation dans le contre-cadre et la fixer

Informations sur l'installation

  • Montage et branchements à effectuer par des tiers


Grille simple

  • Le contre-cadre se compose de quatre sections
  • Pousser les sections ensemble
  • Pour montage sur cloison : répartir les languettes de fixation, puis les sceller
  • Des trous de fixation sont prévus pour fixer le cadre à l'aide de vis et de rivets sur différentes structures


Sections de rubans à grille

  • Raccorder les contre-cadres à sections multiples
  • Fixer les sections d'extrémité et les sections intermédiaires de la grille ensemble à l'aide de vis, pour les rubans à grille continus


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

Avant d'effectuer la fixation dans le contre cadre

  • Cintrer les languettes de fixation préformées

Après avoir effectué la fixation dans le contre cadre

  • Positionner la grille de ventilation dans le contre-cadre et la fixer

Informations sur l'installation

  • Montage et branchements à effectuer par des tiers


Grille simple

  • Le contre-cadre se compose de quatre sections
  • Pousser les sections ensemble
  • Pour montage sur cloison : répartir les languettes de fixation, puis les sceller
  • Des trous de fixation sont prévus pour fixer le cadre à l'aide de vis et de rivets sur différentes structures


Sections de rubans à grille

  • Raccorder les contre-cadres à sections multiples
  • Fixer les sections d'extrémité et les sections intermédiaires de la grille ensemble à l'aide de vis, pour les rubans à grille continus


Ces schémas sont uniquement destinés à illustrer les détails de montage.
