TA-Silenzio

Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées par un régulateur Easy, un régulateur Compact ou par des composants individuels (Universel).

Pour la plupart des applications, la valeur de consigne émane du régulateur de température ambiante.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Un silencieux intégré réduit le bruit créé par le dosage du flux d'air.

Exemple de commande : TA–Silenzio/250/BC0/M0/500–1500 m³/h

Exemple de commande : TA–Silenzio/200/ELAB/EC/E0/300-1000

Montage et mise en service

• Position de montage indifférente (hormis les unités avec sonde statique de pression différentielle)

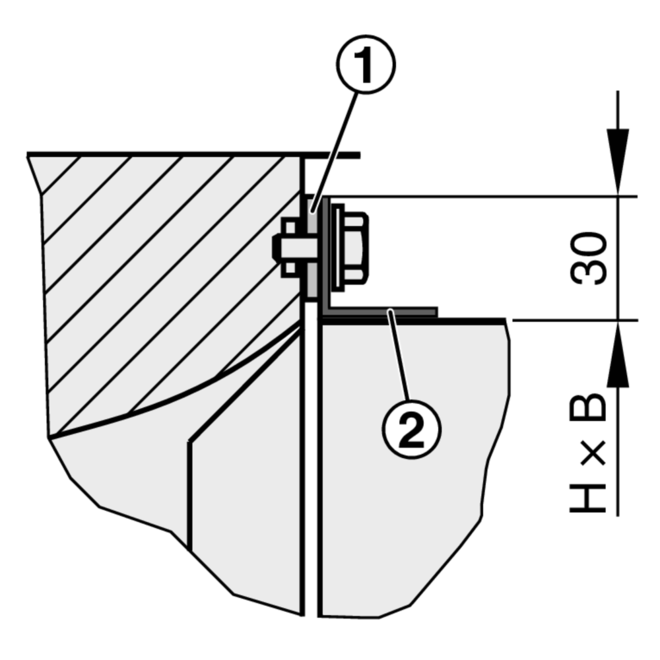

• Rebords du caisson retournés avec percement M10
• TA-Silenzio-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Espace requis

Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

f_m [Hz]

Fréquence centrale de la bande d'octave

L_PA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

L_PA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

L_PA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

L_PA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte

Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

V_nom [m³/h] et [l/s]

Débit nominal (100 %)

• La valeur dépend du type de produit et la taille nominale
• Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
• Valeur de référence pour calculer les pourcentages (ex : V_max)
• Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

V_{unité min} [m³/h] and [l/s]

Minimum technique de débit possible

• La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
• Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
• Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
• Selon le régulateur, les valeurs de consignes en dessous de V_{la valeur minimale} (si V_min = 0) peuvent entraîner une régulation instable ou une fermeture du système

V_max [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

• V_max ne peut être qu'inférieur ou égal à V_nom
• Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (V_max) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

V_min [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

• V_min doit être inférieur ou égal à V_max
• Ne pas paramétrer V_min inférieur à V_{min unit}, la gestion pourrait être instable ou les clapets pourraient se fermer
• V_min peut être égal à zéro
• Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (V_min) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔV_chaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δp_st [Pa]

Pression différentielle statique

Δp_st min [Pa]

Pression différentielle statique minimale

• La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
• Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
• Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
• Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

• Caisson en tôle d'acier galvanisé
• Les éléments en contact avec le flux comme décrit pour le type produit
• Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

• Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
• Les éléments en contact avec le flux sont poudrés ou en plastique
• En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
• Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

• Caisson en acier inox 1.4201
• Les éléments en contact avec le flux sont poudrés ou en acier inox
• Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.
