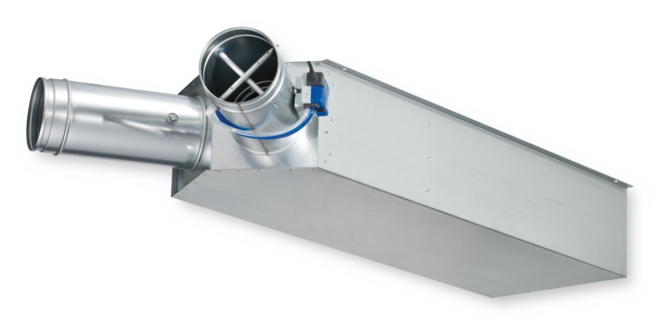

Boîte de mélange VAV, version TVM


00132715_0
Testés conforme à la norme VDI 6022


00130885_0
Raccordement circulaire côté ventilateur


00134460_0
Raccordement rectangulaire côté local


00131061_0
Version TVM-S


00132456_0
00132715_0
00130885_0
00134460_0
00131061_0

TVM

Pour système double gaine

Boîtes de mélange VAV pour systèmes à double gaine avec débits variables dans des bâtiments aux besoins acoustiques exigeants

  • Régulation individuelle de la température pour chaque local ou zone
  • Silencieux haute efficacité intégré
  • Composants de régulation électronique pour différentes applications (Compact et Universel)
  • Compatible pour les vitesses de débit d'air jusqu'à 13 m/s
  • Débit de fuite, clapet fermé, conforme à la norme EN 1751, jusqu'à la classe 4
  • Fuite d'air du caisson conforme à la norme EN 1751, classe A


Équipements et accessoires en option

  • Capotage acoustique pour l'atténuation du bruit rayonné
  • Silencieux secondaire type TS pour l'atténuation du bruit du flux d'air

Utilisation

Utilisation

  • Boîtes de mélange VARYCONTROL VAV de type TVM pour la régulation précise du soufflage dans des systèmes double gaine à débits d'air variables ou constants
  • Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
  • Pour un confort acoustique et thermique maximal
  • Mélange de l'air froid et chaud en fonction des besoins
  • Fermeture par commutation (équipement à fournir sur site)

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Silencieux intégré avec au moins 26 dB d'atténuation par insertion à 250 Hz
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré plus tard et ajusté sur site ; un appareil de réglage additionnel risque de s'avérer nécessaire
  • Trappe de visite pour le nettoyage conforme VDI 6022

Dimensions nominales

  • TVM-S : 125, 160, 200
  • TVM : 125, 160, 200, 250, 315, 400

Description

Modèles

  • Boîte de mélange TVM-S, manchette de raccordement orientée à 60°
  • Boîte de mélange TVM-S-D, avec capotage acoustique, manchette de raccordement orientée à 60°
  • TVM : boîte de mélange, manchette de raccordement orientée à 90°
  • TVM-D : boîte de mélange, avec capotage acoustique, manchette de raccordement orientée à 90°
  • Unités avec capotage acoustique et/ou un silencieux secondaire type TS pour de hautes exigences acoustiques
  • Le capotage acoustique ne peut pas être monté ultérieurement

Pièces et caractéristiques

  • Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
  • Sondes de pression différentielle moyenne pour la mesure du débit, l'une dans la manchette de raccordement d'air froid et l'autre dans le silencieux
  • Clapet
  • Silencieux intégré
  • Trappe de visite
  • Composants de régulation montés en usine, complets avec câblage et flexibles.
  • Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
  • Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
  • Grande précision de régulation (même avec un coude amont R = 1D)

Accessoires

  • Régulateur Compact : unité compacte constituée d'un régulateur, d'une sonde de pression différentielle et d'un servomoteur
  • Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales

Accessoires

  • Joints à lèvre (montés en usine)

Accessoires utiles

  • Silencieux secondaire type TS

Caractéristiques d'éxécution

  • Caisson rectangulaire
  • Raccordement côté ventilateur compatible avec les gaines circulaires selon EN 1506 ou EN 13180
  • Manchette de raccordement avec rainure pour joint à lèvres
  • Raccordement côté local compatible pour profilés de gaine
  • Un déflecteur est monté après le clapet de réglage pour des performances aérodynamiques optimales
  • Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe
  • Isolation thermique et acoustique (revêtement)

Matériaux et finitions

  • Caisson et clapet de réglage en tôle d'acier galvanisé
  • Joint du volet de réglage en matière plastique TPE
  • Matériau absorbant en laine minérale
  • Sonde de pression différentielle en aluminium
  • Paliers en plastique


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Matériau absorbant en laine minérale
  • Éléments en caoutchouc pour l'isolation des bruits du corps


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien

Normes et directives

  • Conception conforme à la norme d'hygiène VDI 6022
  • VDI 2083, propreté de l'air classe 3 et norme US 209E, classe 100
  • Fuite d'air, clapet fermé, conforme à la norme EN 1751, classe 4 (dimensions nominales 125 et 160 classe 3).
  • Les dimensions nominales 125, et 160 satisfont aux exigences générales, les dimensions nominales 200 à 400 satisfont aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
  • Fuite d'air du caisson conforme à la norme EN 1751, classe A

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

Fonctionnement

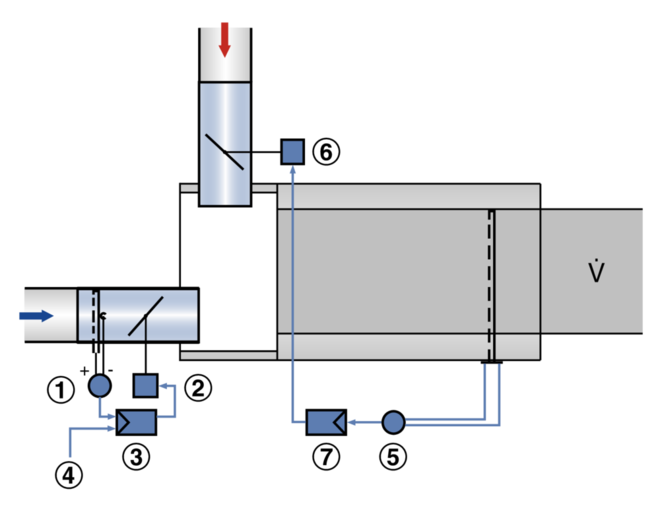

Le régulateur VAV est équipé de deux sondes de pression différentielle dédiées à la mesure des débits, l'une dans le débit d'air froid et l'autre dans le débit d'air total.

Les composants de régulation (options associées) comprennent deux sondes des pression différentielle qui transforment la pression différentielle (pression effective) en un signal électrique, deux régulateurs et deux servomoteurs ; les fonctions de régulation peuvent être assurées par un régulateur Compact ou par des composants individuels.

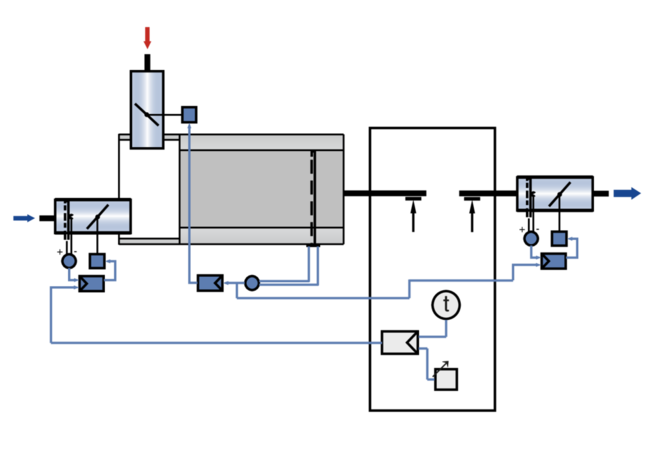

Dans la plupart des cas, la valeur de consigne pour la boîte de mélange émane du régulateur de température ambiante.

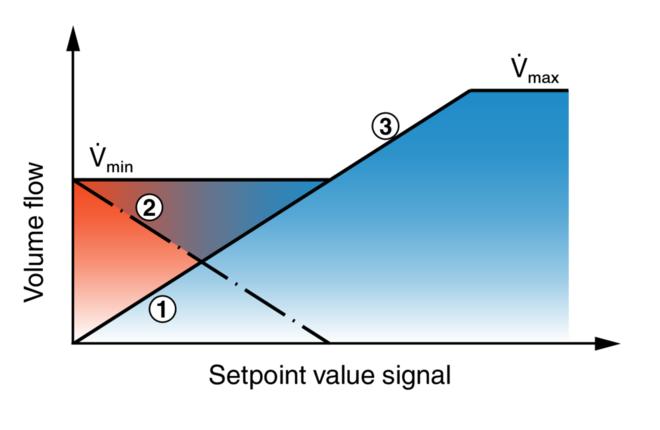

Le régulateur de température ambiante entraîne régulateur d'air froid et modifie le point de consigne du débit d'air froid entre 0 et le débit maximal Vmax. Le régulateur compare la valeur réelle avec la valeur de consigne et ajuste le signal de régulation du servomoteur du clapet en cas de différence entre les deux valeurs.

Le régulateur d'air chaud/total est réglé sur le débit minimal Vmin et commande la clapet de réglage de l'air chaud. En conséquence, une proportion d'air chaud correspondante est ajoutée. Au fur et à mesure que le besoin en refroidissement augmente, le clapet de réglage de l'air chaud se ferme si bien que finalement, seul de l'air froid s'écoule.

Un silencieux intégré réduit le bruit créé par le dosage du flux d'air.

En raison de la section rectangulaire plus importante, la vitesse de l'air côté local est réduite de moitié comparée à la vitesse dans la gaine circulaire.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale
V
l/s
V
m³/h

∆pst min
Pa

∆pst min
Pa
∆V
± %
∆Vchaud
125 45 162 120 160 8 17
125 60 216 120 160 7 15
125 100 360 120 160 5 12
125 150 540 120 160 5 7
160 75 270 120 140 8 17
160 100 360 120 140 7 15
160 170 612 120 140 5 12
160 250 900 120 140 5 7
200 120 432 120 140 8 17
200 180 648 120 140 7 15
200 280 1008 120 140 5 12
200 405 1458 120 140 5 7
250 185 666 120 145 8 17
250 270 972 120 145 7 15
250 470 1692 120 145 5 12
250 615 2214 120 145 5 7
315 310 1116 120 160 8 17
315 420 1512 120 160 7 15
315 720 2592 120 160 5 12
315 1030 3708 120 160 5 7
400 505 1818 120 160 8 17
400 710 2556 120 160 7 15
400 1250 4500 120 160 5 12
400 1680 6048 120 160 5 7


Dimensions nominales

125 – 400 mm

Plage de débit

45 – 1680 l/s ou 162 – 6048 m³/h

Plage de régulation du débit

Environ 30 à 100% du débit nominal

Pression différentielle minimale

120 Pa

Pression différentielle maximum

1000 Pa

Température de fonctionnement

10 – 50 °C




Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés Vmin et Vmax. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TVM, Niveau de pression acoustique à pression différentielle de 150 Pa

Dimension nominale V Bruit du flux d'air Bruit rayonné
Dimension nominale V
Dimension nominale V LPA LPA1 LPA2 LPA3
Dimension nominale l/s m³/h dB(A)

125

45

162

25

15

25

21

125

60

216

28

19

28

24

125

100

360

34

24

32

29

125

150

540

38

29

36

33

160

75

270

25

16

35

26

160

100

360

28

19

36

28

160

170

612

34

25

39

33

160

250

900

37

28

41

37

200

120

432

24

15

30

25

200

180

648

28

18

33

28

200

280

1008

31

21

36

33

200

405

1458

34

25

39

37

250

185

666

18

8

25

20

250

270

972

23

12

29

24

250

470

1692

30

19

34

30

250

615

2214

34

24

37

33

315

310

1116

21

8

30

27

315

420

1512

24

11

32

30

315

720

2592

31

18

35

33

315

1030

3708

37

26

38

35

400

505

1818

18

6

28

25

400

710

2556

23

9

32

29

400

1250

4500

31

16

37

35

400

1680

6048

37

21

40

38

① TVM, TVM-S

② TVM, TVM-S avec silencieux secondaire TS

③ TVM-D, TVM-S-D


Boîtes de mélange VAV rectangulaires pour systèmes double gaine à débits variables et constants, compatibles, disponibles en 6 dimensions nominales.

Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 90° Jusqu'à la dimension nominale 200, un angle de 60° est également possible, donc idéal pour la rénovation de systèmes plus anciens équipés de boîtes de mélange.

Grande précision de régulation (même avec un coude amont R = 1D).

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque unité contient deux sondes de pression différentielle moyenne pour la mesure du débit, une dans le débit d'air froid et une dans le débit d'air total deux clapets et un silencieux intégré. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Du côté ventilateur, manchette avec rainure pour joint à lèvres, convient pour les gaines de raccordement selon EN 1506 ou EN 13180.

Coté local convient pour le raccordement de profilés de gaines.

Deux déflecteurs, un monté après chaque clapet de réglage pour des performances acoustiques et aérauliques optimales.

Caisson avec isolation acoustique et thermique.

Position du clapet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe

Fuite d'air, clapet fermé, conforme à la norme EN 1751, classe 4 (dimensions nominales 125 et 160 classe 3).

Fuite d'air du caisson conforme à la norme EN 1751, classe B.

Conforme VDI 2083, salle blanche classe 3 et norme US 209E, classe 100. Conception conforme à la norme d'hygiène VDI 6022, DIN 1946, partie 4, ainsi que EN 13779 et VDI 3803.

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Silencieux intégré avec au moins 26 dB d'atténuation par insertion à 250 Hz
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré plus tard et ajusté sur site ; un appareil de réglage additionnel risque de s'avérer nécessaire
  • Trappe de visite pour le nettoyage conforme VDI 6022

Matériaux et finitions

  • Caisson et clapet de réglage en tôle d'acier galvanisé
  • Joint du volet de réglage en matière plastique TPE
  • Matériau absorbant en laine minérale
  • Sonde de pression différentielle en aluminium
  • Paliers en plastique


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Matériau absorbant en laine minérale
  • Éléments en caoutchouc pour l'isolation des bruits du corps


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien

Données techniques

  • Dimensions nominales : 125 à 400 mm
  • Plage de débits:  45 à 1680 l/s ou 162 à 6048 m³/h
  • Plage de régulation du débit : env. 30 – 100 % du débit nominal
  • Pression différentielle minimale : 120 Pa
  • Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Compact pour commuter un signal de régulation externe et un signal de valeur réelle pour intégration dans le système centralisé de gestion du bâtiment (GTB-GTC).

  • Tension électrique 24 V AC/DC
  • Tension des signaux 0 – 10 V DC ou 2 – 10 V DC
  • Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, Vmin et Vmax
  • Plage de régulation du débit : env. 30 – 100 % du débit nominal

Caractéristiques de sélection

  • Vchaud, min – Vchaud, max [m³/h]
  • Vfroid, min – Vfroid, max [m³/h]
  • Δpst [Pa]
  • LPA bruit du flux d'air [dB(A)]
  • LPA bruit rayonné [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00246396_0

 Type
TVM       Boîte de mélange

 Disposition de la collerette de raccordement
       Aucune indication : 90°
S       60° (jusqu'à la dimension nominale 200)

 Capotage acoustique
       Sans indication : aucune
D       Avec capotage acoustique

Dimensions nominales [mm]
125
160
200
250
315
400



 Accessoires
       Sans indication : aucune
D2       Joint à lèvre

Options associées (composants de régulation)
       Exemple
BC0       Régulateur compact
B13       Régulateur Universel

 Mode de fonctionnement
E       Autonome
M       Maître
F       Fixe

 Plage du signal électrique
       Pour les signaux de commande et de consigne
0       0 – 10 V DC
2       2 – 10 V DC

 Plages de débit [m³/h ou l/s]
       Vchaud, min – Vchaud, max / Vfroid, min – Vfroid, max       pour réglage usine

Exemple de commande : TVM/160/BF0/E0/300–900 m³/h/0–900 m³/h

Disposition de la collerette

90°

Capotage acoustique

Sans

Dimension nominale

160 mm

Option associée

Régulateur Compact

Mode opératoire

Autonome

Plage de tension du signal

0 – 10 V DC

Débit d'air, chaud

300 – 900 m³/h

Débit d'air, froid

0 – 900 m³/h




Modèles, Accessoires, Dimensions et poids, Détails du produit

  • Modèles
  • Accessoires
  • Dimensions et poids
  • Détails du produit

TVM-S

  • Unité terminale VAV pour la régulation de débits de soufflage variables
  • Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 60°

TVM-S-D

  • Unité terminale VAV avec capotage acoustique pour la régulation de débits de soufflage variables
  • Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 60°
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines circulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côté ventilateur
  • Le capotage acoustique ne peut pas être monté ultérieurement

TVM

  • Unité terminale VAV pour la régulation de débits de soufflage variables
  • Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 90°

TVM-D

  • Unité terminale VAV avec capotage acoustique pour la régulation de débits de soufflage variables
  • Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 90°
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines circulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côté ventilateur
  • Le capotage acoustique ne peut pas être monté ultérieurement

TVM, composants de régulation VARYCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

Régulateur Easy





Easy

Débit d'air

Régulateur Easy TROX

Dynamique, intégré

Intégré

Régulateur compact, dynamique





BC0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BM0

Débit d'air

Régulateur compact avec interface Modbus RTU (avec câbles de raccordement) TROX/Belimo

Dynamique, intégré

Intégré

BM0-J6

Débit d'air

Régulateur compact avec interface Modbus RTU (avec fiche) TROX/Belimo

Dynamique, intégré

Intégré

XB0

Débit d'air

Régulateur Compact TROX/Gruner

Dynamique, intégré

Intégré

LN0

Débit d'air

Régulateur Compact Siemens

Dynamique, intégré

Intégré

LK0

Débit d'air

Régulateur compact avec interface KNX Siemens

Dynamique, intégré

Intégré

Régulateur Compact, statique





SA0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Intégré

SC0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Servomoteur à action rapide, intégré

Régulateur Universel, dynamique





B13

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur

LK0: Uniquement pour les versions TVM et TVM-D (pas pour TVM-S et TVM-S-D)


Options associées : composants de régulation VARYCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur Fabricant LVC TVR TVJ TVT TZ-S TA-S TVZ TVA TVM TVRK TVLK





















Régulateur Easy


Dynamique















Easy

V



Intégré

Intégré







Régulateur Compact


Dynamique















BC0

V

MP bus


Intégré

Intégré





BF0

V

MP bus


Intégré

Intégré












BL0

V

LonWorks


Intégré

Intégré






BM0

V

Modbus


Intégré

Intégré













BM0-J6

V

Modbus câble de connexion enfichable


Intégré

Intégré













XG0

V



Intégré

Intégré












XB0

V



Intégré

Intégré






LN0

V



Intégré

Intégré






LK0

V

KNX
















LY0

V



Intégré

Intégré














Régulateur Compact


Statique















SA0

V



Intégré

Intégré













SC0

Δp



Intégré

Servomoteur à action rapide, intégré















Régulateur Universel


Dynamique















B11

V



Intégré

Servomoteur, couple pour TVT












B13

V



Intégré

Servomoteur







B27

V



Intégré

Servomoteur












B1B

V



Intégré

Servomoteur à ressort de rappel






XC3

V



Intégré

Servomoteur à ressort de rappel








Régulateur Universel


Statique















BP1

V

MP bus


Pièce indépendante

Servomoteur, couple pour TVT












BP3

V

MP bus


Pièce indépendante

Servomoteur





BPB

V

MP bus


Pièce indépendante

Servomoteur à ressort de rappel





BPG

V

MP bus


Pièce indépendante

Servomoteur à action rapide




BB1

V



Pièce indépendante

Servomoteur, couple pour TVT












BB3

V



Pièce indépendante

Servomoteur





BBB

V



Pièce indépendante

Servomoteur à ressort de rappel






XD1

V



Intégré

Servomoteur





XD3

V



Intégré

Servomoteur à ressort de rappel





BR1

Δp

MP bus


100 Pa

Servomoteur, couple pour TVT












BR3

Δp

MP bus


100 Pa

Servomoteur






BRB

Δp

MP bus


100 Pa

Servomoteur à ressort de rappel





BRG

Δp

MP bus


100 Pa

Servomoteur à action rapide







BS1

Δp

MP bus


600 Pa

Servomoteur, couple pour TVT












BS3

Δp

MP bus


600 Pa

Servomoteur









BSB

Δp

MP bus


600 Pa

Servomoteur à ressort de rappel









BSG

Δp

MP bus


600 Pa

Servomoteur à action rapide









BG1

Δp



100 Pa

Servomoteur, couple pour TVT












BG3

Δp



100 Pa

Servomoteur






BGB

Δp



100 Pa

Servomoteur à ressort de rappel





BH1

Δp



600 Pa

Servomoteur, couple pour TVT












BH3

Δp



600 Pa

Servomoteur










BHB

Δp



600 Pa

Servomoteur à ressort de rappel









XE1

Δp



Intégré, 100 Pa

Servomoteur





XE3

Δp



Intégré, 100 Pa

Servomoteur à ressort de rappel





XF1

Δp



Intégré, 600 Pa

Servomoteur









XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel









① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ détail du code de commande, V débit d'air, Δp perte de charge


Options associées : composants de régulation VARYCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur Fabricant LVC TVR TVJ TVT TZ-S TA-S TVZ TVA TVM TVRK TVLK





















Régulateur Easy


Dynamique















Easy

V



Intégré

Intégré







Régulateur Compact


Dynamique















BC0

V

MP bus


Intégré

Intégré





BF0

V

MP bus


Intégré

Intégré












BL0

V

LonWorks


Intégré

Intégré






BM0

V

Modbus


Intégré

Intégré













BM0-J6

V

Modbus câble de connexion enfichable


Intégré

Intégré













XG0

V



Intégré

Intégré












XB0

V



Intégré

Intégré






LN0

V



Intégré

Intégré






LK0

V

KNX
















LY0

V



Intégré

Intégré














Régulateur Compact


Statique















SA0

V



Intégré

Intégré













SC0

Δp



Intégré

Servomoteur à action rapide, intégré















Régulateur Universel


Dynamique















B11

V



Intégré

Servomoteur, couple pour TVT












B13

V



Intégré

Servomoteur







B27

V



Intégré

Servomoteur












B1B

V



Intégré

Servomoteur à ressort de rappel






XC3

V



Intégré

Servomoteur à ressort de rappel








Régulateur Universel


Statique















BP1

V

MP bus


Pièce indépendante

Servomoteur, couple pour TVT












BP3

V

MP bus


Pièce indépendante

Servomoteur





BPB

V

MP bus


Pièce indépendante

Servomoteur à ressort de rappel





BPG

V

MP bus


Pièce indépendante

Servomoteur à action rapide




BB1

V



Pièce indépendante

Servomoteur, couple pour TVT












BB3

V



Pièce indépendante

Servomoteur





BBB

V



Pièce indépendante

Servomoteur à ressort de rappel






XD1

V



Intégré

Servomoteur





XD3

V



Intégré

Servomoteur à ressort de rappel





BR1

Δp

MP bus


100 Pa

Servomoteur, couple pour TVT












BR3

Δp

MP bus


100 Pa

Servomoteur






BRB

Δp

MP bus


100 Pa

Servomoteur à ressort de rappel





BRG

Δp

MP bus


100 Pa

Servomoteur à action rapide







BS1

Δp

MP bus


600 Pa

Servomoteur, couple pour TVT












BS3

Δp

MP bus


600 Pa

Servomoteur









BSB

Δp

MP bus


600 Pa

Servomoteur à ressort de rappel









BSG

Δp

MP bus


600 Pa

Servomoteur à action rapide









BG1

Δp



100 Pa

Servomoteur, couple pour TVT












BG3

Δp



100 Pa

Servomoteur






BGB

Δp



100 Pa

Servomoteur à ressort de rappel





BH1

Δp



600 Pa

Servomoteur, couple pour TVT












BH3

Δp



600 Pa

Servomoteur










BHB

Δp



600 Pa

Servomoteur à ressort de rappel









XE1

Δp



Intégré, 100 Pa

Servomoteur





XE3

Δp



Intégré, 100 Pa

Servomoteur à ressort de rappel





XF1

Δp



Intégré, 600 Pa

Servomoteur









XF3

Δp



Intégré, 600 Pa

Servomoteur à ressort de rappel









① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ détail du code de commande, V débit d'air, Δp perte de charge


Options associées : composants de régulation LABCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur TVR TVJ TVT TZ-S TA-S TVZ TVA TVRK TVLK


















Régulateur EASYLAB


Statique












Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide








Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide











Régulateur électronique


Statique












TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide








TMB

Servomoteur à action rapide (moteur sans balais)








TMA

Soufflage de l'air ambiant

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)










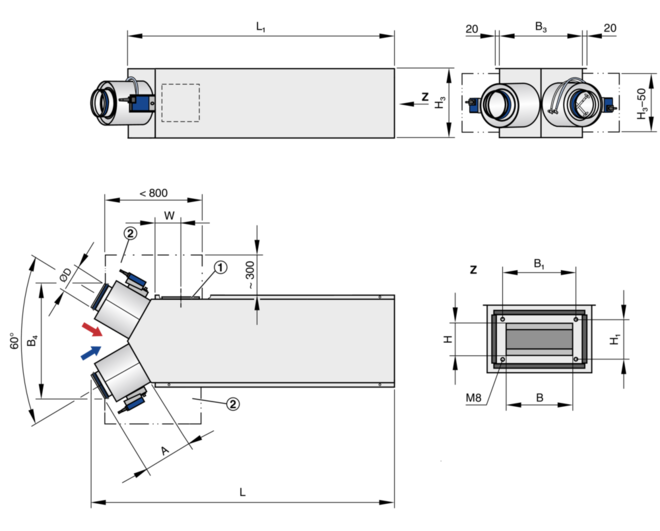

Dimension nominale
ØD
mm
L
mm
B3
mm
H3
mm
L1
mm
B
mm
B1
mm
H
mm
H1
mm
A
mm
B4
mm
W
mm
m
kg
125 124 1385 300 236 1190 198 232 152 186 245 525 173 30
160 159 1630 410 236 1360 308 342 152 186 335 690 173 35
200 199 1920 560 281 1660 458 492 210 244 340 800 173 50


Dimension nominale
ØD
mm
L
mm
B3
mm
H3
mm
L1
mm
B
mm
B1
mm
H
mm
H1
mm
A
mm
B4
mm
W
mm
m
kg
125 124 1385 380 316 1215 198 232 152 186 225 525 160 45
160 159 1630 490 316 1410 308 342 152 186 295 690 180 55
200 199 1920 640 361 1710 458 492 210 244 300 800 180 80


Dimension nominale
ØD
mm
L
mm
B3
mm
H3
mm
L1
mm
B
mm
B1
mm
H
mm
H1
mm
A
mm
A1
mm
C
mm
C1
mm
W
mm
m
kg
125 124 1355 300 236 1205 198 232 152 186 150 170 125 240 265 28
160 159 1455 410 236 1255 308 342 152 186 200 150 145 295 265 34
200 199 1790 560 281 1590 458 492 210 244 200 125 170 350 265 50
250 249 2015 700 311 1765 598 632 201 235 250 160 200 415 540 65
315 314 2090 900 361 1840 798 832 252 286 250 130 240 535 540 90
400 399 2575 1000 446 2325 898 932 354 388 250 180 290 625 540 130


Dimension nominale
ØD
mm
L
mm
B3
mm
H3
mm
L1
mm
B
mm
B1
mm
H
mm
H1
mm
A
mm
A1
mm
C
mm
C1
mm
W
mm
m
kg
125 124 1355 380 316 1245 198 232 152 186 110 130 165 280 305 42
160 159 1455 490 316 1295 308 342 152 186 160 110 185 335 305 51
200 199 1790 640 361 1630 458 492 210 244 160 85 210 390 305 78
250 249 2015 780 391 1805 598 632 201 235 210 120 240 455 580 105
315 314 2090 980 441 1880 798 832 252 286 210 90 280 575 580 140
400 399 2575 1080 526 2365 898 932 354 388 210 140 330 665 580 200






Détail de bride 00137158_0
① Joint compressible à fournir sur site
② Bride


Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature

Montage et mise en service

  • Indépendant de la position de montage
  • Manchettes de raccordement pour l'air chaud et froid orientées selon un angle de 60° (TVM-S) ou de 90° (TVM)
  • Rebords du caisson retournés avec des trous percés compatibles pour tiges filetées

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

fm [Hz]

Fréquence centrale de la bande d'octave

LPA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

LPA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte


Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

Vnom [m³/h] et [l/s]

Débit nominal (100 %)

  • La valeur dépend du type de produit et la taille nominale
  • Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
  • Valeur de référence pour calculer les pourcentages (ex : Vmax)
  • Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

Vunité min [m³/h] and [l/s]

Minimum technique de débit possible

  • La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
  • Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
  • Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
  • Selon le régulateur, les valeurs de consignes en dessous de Vla valeur minimale (si Vmin = 0) peuvent entraîner une régulation instable ou une fermeture du système

Vmax [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

  • Vmax ne peut être qu'inférieur ou égal à Vnom
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (Vmax) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

Vmin [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

  • Vmin doit être inférieur ou égal à Vmax
  • Ne pas paramétrer Vmin inférieur à Vmin unit, la gestion pourrait être instable ou les clapets pourraient se fermer
  • Vmin peut être égal à zéro
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (Vmin) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔVchaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique minimale

  • La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
  • Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
  • Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
  • Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Les éléments en contact avec le flux comme décrit pour le type produit
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

  • Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
  • Les éléments en contact avec le flux sont poudrés ou en plastique
  • En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

  • Caisson en acier inox 1.4201
  • Les éléments en contact avec le flux sont poudrés ou en acier inox
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

Certificats

Manuels d'utilisation

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
