Nettoyage facile des tubes du capteur


00136348_0
00132715_0
00130912_0
00132818_0

TVRK

Pour un air corrosif

Régulateurs VAV circulaires en plastique pour la reprise d'air vicié corrosif dans les systèmes à débits d'air variables

  • Caisson et clapet de réglage en polypropylène ignifuge (PPs)
  • La sonde de pression différentielle extractible permet un nettoyage facile
  • Compatible pour la régulation de débit, de la pression ambiante ou de la pression en gaine
  • Composants de régulation électronique pour différentes applications (Universel et LABCONTROL)
  • Compatible pour les vitesses de débit d'air jusqu'à 13 m/s
  • Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 3.
  • Fuite d'air du caisson conforme à la norme EN 1751, classe B


Équipements et accessoires en option

  • Avec brides des deux côtés
  • Contre-brides des deux côtés
  • Silencieux secondaire en plastique type CAK pour l'atténuation du bruit du flux d'air

Utilisation

Utilisation

  • Régulateurs VARYCONTROL VAV circulaires de type TVRK, en plastique, de préférence pour la régulation précise de la reprise dans des systèmes à débits d'air variables
  • Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
  • Convient pour de l'air contaminé
  • Fermeture par commutation (équipement à fournir sur site)

Caractéristiques spéciales

  • Capteur de pression différentielle extractible intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Dimensions nominales

  • 125, 160, 200, 250, 315, 400

Description

Modèles

  • TVRK : régulateur VAV
  • TVRK-FL : régulateur VAV avec brides aux deux extrémités

Pièces et caractéristiques

  • Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
  • Capteur de pression différentielle pour la mesure du débit et pouvant être retiré pour le nettoyer
  • Clapet
  • Composants de régulation montés en usine, complets avec câblage et flexibles
  • Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
  • Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
  • Grande précision de régulation (même avec un coude amont R = 1D)

Accessoires

  • Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales
  • LABCONTROL : composants de régulation pour systèmes de gestion d'air

Accessoires

  • Contre-brides aux deux extrémités (joints inclus)

Accessoires utiles

  • Silencieux secondaire en plastique type CAK pour les besoins acoustiques exigeants

Caractéristiques d'éxécution

  • Caisson circulaire
  • Raccordement mâle adapté aux gaines selon la norme DIN 8077
  • Les deux manchettes de raccordement sont de diamètre identique
  • Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe

Matériaux et finitions

  • Caisson/virole et clapet de réglage en polypropylène ignifuge (PPs)
  • Sonde de pression différentielle et paliers lisses en polypropylène (PP)
  • Joint du clapet de réglage en caoutchouc chloroprène (CR)

Normes et directives

  • Conception conforme à la norme d'hygiène VDI 6022
  • Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 3.
  • Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
  • Fuite d'air du caisson conforme à la norme EN 1751, classe B

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Procéder à la correction du point zéro de la membrane de pression différentielle statique une fois par an (recommandation)

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

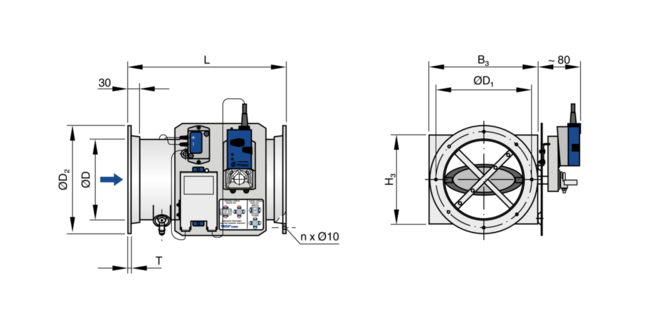

Illustration schématique du TVRK 00135846_0
① Sonde de pression différentielle
② Clapet de réglage
③ Caisson
④ Servomoteur
⑤ Composants de régulation, par ex. régulateur Universel


Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées avec des composants individuels (Universel ou LABCONTROL).

Pour la plupart des applications, la valeur de consigne émane d'un afficheur de valeur de consigne externe.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale
 V
l/s
 V
m³/h
 ①
∆pst min
Pa
 ②
∆pst min
Pa
 ③
∆pst min
Pa
 ④
∆pst min
Pa
 ∆V
± %
125 25 90 5 5 5 5 9
125 60 216 15 20 20 20 7
125 105 378 45 50 55 60 6
125 150 540 90 100 110 115 5
160 40 144 5 5 5 5 9
160 80 288 10 10 10 15 8
160 145 522 30 30 35 35 7
160 250 900 80 90 95 100 5
200 65 234 5 5 5 5 9
200 180 648 15 15 20 20 7
200 310 1116 45 45 50 50 5
200 405 1458 70 75 80 85 5
250 95 342 5 5 5 5 9
250 270 972 10 15 15 15 7
250 470 1692 30 35 35 40 5
250 615 2214 50 55 60 65 5
315 155 558 5 5 5 5 9
315 425 1530 5 10 10 10 7
315 740 2664 5 25 25 30 6
315 1030 3708 5 45 50 50 5
400 255 918 5 5 5 5 9
400 715 2574 10 10 10 10 7
400 1250 4500 25 25 25 30 6
400 1680 6048 40 45 45 50 5


Dimensions nominales

125 – 400 mm

Plage de débit

25 – 1680 l/s ou 90 – 6048 m³/h

Plage de régulation du débit

Environ 17 à 100% du débit nominal

Pression différentielle minimale

5 – 90 Pa

Pression différentielle maximum

1000 Pa

Température de fonctionnement

10 – 50 °C




Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés Vmin et Vmax. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TVRK, Niveau de pression acoustique à pression différentielle de 150 Pa

Dimension nominale V Bruit du flux d'air Bruit rayonné
Dimension nominale V ① ② ③ ④ ①
Dimension nominale V LPA LPA1 LPA2
Dimension nominale l/s m³/h dB(A)

125

25

90

34

19

<15

<15

17

125

60

216

44

30

25

20

27

125

105

378

51

38

32

28

32

125

150

540

55

41

35

31

37

160

40

144

36

23

18

<15

21

160

80

288

42

31

27

23

28

160

145

522

49

37

34

30

33

160

250

900

53

41

38

34

40

200

65

234

44

33

28

25

33

200

180

648

44

33

28

25

34

200

310

1116

43

33

29

26

35

200

405

1458

41

33

30

29

35

250

95

342

39

29

23

19

28

250

270

972

45

35

31

27

35

250

470

1692

44

35

30

27

37

250

615

2214

44

35

31

29

39

315

155

558

39

29

24

21

29

315

425

1530

46

37

33

29

40

315

740

2664

50

41

37

33

45

315

1030

3708

53

44

40

37

50

400

255

918

37

29

25

22

30

400

715

2574

44

37

33

30

40

400

1250

4500

49

42

38

36

46

400

1680

6048

51

44

40

38

50

① TVRK

④ TVRK avec silencieux secondaire CAK, épaisseur d'isolation 50 mm, longueur 500 mm

③ TVRK avec silencieux secondaire CAK, épaisseur d'isolation 50 mm, longueur 1000 mm

④ TVRK avec silencieux secondaire CAK, épaisseur d'isolation 50 mm, longueur 1500 mm


Unités terminales VAV circulaires en plastique (PPs) pour systèmes à débits variables et constants, compatibles pour la reprise, disponibles en 6 dimensions nominales.

Grande précision de régulation (même avec un coude amont R = 1D).

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque module contient une sonde de pression différentielle moyenne pour la mesure du débit et un volet de réglage. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Collerette de raccordement, compatible avec les gaines selon DIN 8077

Position du clapet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe

Fuite d'air, clapet fermé, conforme à la norme EN 1751, classe 3.

Fuite d'air du caisson conforme à la norme EN 1751, classe B.

Conception conforme à la norme d'hygiène VDI 6022

Caractéristiques spéciales

  • Capteur de pression différentielle extractible intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Matériaux et finitions

  • Caisson/virole et clapet de réglage en polypropylène ignifuge (PPs)
  • Sonde de pression différentielle et paliers lisses en polypropylène (PP)
  • Joint du clapet de réglage en caoutchouc chloroprène (CR)

Données techniques

  • Dimensions nominales : 125 à 400 mm
  • Plage de débits:  25 à 1680 l/s ou 90 à 6048 m³/h
  • Plage de régulation du débit : env. 17 – 100 % du débit nominal
  • Pression différentielle minimale : 5 – 90 Pa
  • Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Universel pour commuter un signal de régulation externe et un signal de valeur réelle pour intégration dans le système centralisé de gestion du bâtiment (GTB-GTC).

  • Tension électrique 24 V AC/DC
  • Tension des signaux 0 – 10 V DC ou 2 – 10 V DC
  • Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, Vmin et Vmax
  • Plage de régulation du débit : env. 17 – 100 % du débit nominal

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

Bruit rayonné

  • LPA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00131618_0

 Type
TVRK       Régulateur VAV en plastique

 Bride
       Sans indication : aucune
FL       Brides des deux côtés

 Dimensions nominales [mm]
125
160
200
250
315
400

 Accessoires
       Sans indication : aucune
GK       Contre-brides aux deux extrémités



 Accessoires (composant de régulation)
       Exemple
BB3       Régulateur universel avec sonde de pression différentielle statique

 Mode de fonctionnement
E       Autonome
M       Maître
S       Esclave
F       Fixe
Z       Régulation de la pression différentielle - soufflage
A       Régulation de la pression différentielle - reprise

 Plage de fonctionnement
       Pour les signaux de commande et de consigne
0       0 – 10 V DC
2       2 – 10 V DC

 Débits d'air [m³/h ou l/s], pression différentielle [Pa]
       Vmin – Vmax pour réglage usine
       ∆pmin pour réglage usine (modes de fonctionnement A, Z)

 Position du clapet
       Uniquement pour servomoteurs à ressort de rappel
NO       Hors tension pour OUVERT
NC       Hors tension pour FERMÉ

00131618_0
00183949_0
00132215_0

Exemple de commande : TVRK/160/BB3/E2/200–900 m³/h

Dimension nominale

160 mm

Option associée

Régulateur Universel avec capteur de pression différentielle statique

Mode opératoire

Autonome

Plage de tension du signal

2 – 10 V DC

Débit d'air

200 – 900 m³/h


Exemple de commande : TVRK/200/ELAB/FH-2P/TZ/600/1200

Dimension nominale

200 mm

Option associée

Régulateur EASYLAB TCU3 avec servomoteur rapide

Fonction du dispositif

2 points de consigne

Modules d’extension

EM-TRF pour 230 V AC, EM-AUTOZERO pour l’ajustement automatique du point zéro

Valeurs de fonctionnement

600 – 1200 m³/h




Modèles, Accessoires, Dimensions et poids

  • Modèles
  • Accessoires
  • Dimensions et poids
Unité terminale VAV, version TVRK
00136348_0


00136348_0
00132112_0

TVRK

  • Régulateur VAV pour la régulation des débits variables
  • Collerette pour les raccordements aux gaines

TVRK-FL

  • Régulateur VAV pour la régulation des débits variables
  • Avec brides, afin que les raccordements aux gaines soient démontables

TVRK, composants de régulation VARYCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

Régulateur Compact, statique





SA0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Intégré

SC0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Servomoteur à action rapide, intégré

Régulateur universel, statique





BP3

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur

BPB

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à ressort de rappel

BPG

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à action rapide

BB3

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur

BBB

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur à ressort de rappel

XD1

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur

XD3

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur à ressort de rappel

BR3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BRB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BRG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à action rapide

BS3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BSB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

BSG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à action rapide

BG3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BGB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BH3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BHB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

XE1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur

XE3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

XF1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur

XF3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur à ressort de rappel


TVRK, composants de régulation LABCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

EASYLAB





ELAB

Soufflage d'air du local Reprise d'air du local Pression du local Sorbonne Régulateur autonome

Régulateur EASYLAB TCU3

Statique, intégré

Servomoteur à action rapide


Options associées : composants de régulation VARYCONTROL

☒ Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur Fabricant LVC TVR TVJ TVT TZ-S TA-S TVZ TVA TVM TVRK TVLK





















Régulateur Easy

Dynamique















Easy

V

Intégré

Intégré

①

●

●

●

●

●

●

●

●




Régulateur Compact

Dynamique















BC0

V

MP bus

Intégré

Intégré

②

●

●

●

●

●

●

●

●


BF0

V

MP bus

Intégré

Intégré

②








●

BL0

V

LonWorks

Intégré

Intégré

②

●

●

●

●

●

●

●


BM0

V

Modbus

Intégré

Intégré

②











BM0-J6

V

Modbus câble de connexion enfichable

Intégré

Intégré

②











XG0

V

Intégré

Intégré

③








●

XB0

V

Intégré

Intégré

③

●

●

●

●

●

●

●


LN0

V

Intégré

Intégré

⑤

●

●

●

●

●

●

●


LK0

V

KNX


⑤











LY0

V

Intégré

Intégré

⑤








●



Régulateur Compact

Statique













SA0

V

Intégré

Intégré

④











SC0

Δp

Intégré

Servomoteur à action rapide, intégré

④













Régulateur Universel

Dynamique















B11

V

Intégré

Servomoteur, couple pour TVT

②



●






B13

V

Intégré

Servomoteur

②

●

●

●

●

●

●


B27

V

Intégré

Servomoteur

②








●

B1B

V

Intégré

Servomoteur à ressort de rappel

②

●

●

●

●

●

●

●


XC3

V

Intégré

Servomoteur à ressort de rappel

③

●

●

●

●

●

●

●




Régulateur Universel

Statique













BP1

V

MP bus

Pièce indépendante

Servomoteur, couple pour TVT

②



●






BP3

V

MP bus

Pièce indépendante

Servomoteur

②

●

●

●

●

●

●

●

●

BPB

V

MP bus

Pièce indépendante

Servomoteur à ressort de rappel

②

●

●

●

●

●

●

●

●

BPG

V

MP bus

Pièce indépendante

Servomoteur à action rapide

②

●

●

●

●

●

●

●

●

●

BB1

V

Pièce indépendante

Servomoteur, couple pour TVT

②



●






BB3

V

Pièce indépendante

Servomoteur

②

●

●

●

●

●

●

●

●

BBB

V

Pièce indépendante

Servomoteur à ressort de rappel

②


●

●

●

●

●

●

●

XD1

V

Intégré

Servomoteur

③

●

●

●

●

●

●

●

●

XD3

V

Intégré

Servomoteur à ressort de rappel

③

●

●

●

●

●

●

●

●

BR1

Δp

MP bus

100 Pa

Servomoteur, couple pour TVT

②



●






BR3

Δp

MP bus

100 Pa

Servomoteur

②

●

●

●

●

●

●

●

BRB

Δp

MP bus

100 Pa

Servomoteur à ressort de rappel

②

●

●

●

●

●

●

●

●

BRG

Δp

MP bus

100 Pa

Servomoteur à action rapide

②

●

●

●

●

●

●

BS1

Δp

MP bus

600 Pa

Servomoteur, couple pour TVT

②



●






BS3

Δp

MP bus

600 Pa

Servomoteur

②

●

●



●

●

BSB

Δp

MP bus

600 Pa

Servomoteur à ressort de rappel

②

●

●

●




●

BSG

Δp

MP bus

600 Pa

Servomoteur à action rapide

②

●

●

●




●

BG1

Δp

100 Pa

Servomoteur, couple pour TVT

②



●






BG3

Δp

100 Pa

Servomoteur

②

●

●

●

●

●

●

●

BGB

Δp

100 Pa

Servomoteur à ressort de rappel

②

●

●

●

●

●

●

●

●

BH1

Δp

600 Pa

Servomoteur, couple pour TVT

②



●






BH3

Δp

600 Pa

Servomoteur

②

●

●





●

BHB

Δp

600 Pa

Servomoteur à ressort de rappel

②

●

●

●




●

XE1

Δp

Intégré, 100 Pa

Servomoteur

③

●

●

●

●

●

●

●

●

XE3

Δp

Intégré, 100 Pa

Servomoteur à ressort de rappel

③

●

●

●

●

●

●

●

●

XF1

Δp

Intégré, 600 Pa

Servomoteur

③

●

●

●




●

XF3

Δp

Intégré, 600 Pa

Servomoteur à ressort de rappel

③

●

●

●




●

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ détail du code de commande, V débit d'air, Δp perte de charge


Options associées : composants de régulation LABCONTROL

☒ Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur TVR TVJ TVT TZ-S TA-S TVZ TVA TVRK TVLK


















Régulateur EASYLAB


Statique










Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

●

●





Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide



●

●


Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide




●

●

Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide







●

●

Régulateur électronique

Statique










TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

●

●





TMB

Servomoteur à action rapide (moteur sans balais)

●

●

●





TMA

Soufflage de l'air ambiant

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide



●

●


TMB

Servomoteur à action rapide (moteur sans balais)



●

●


TMA

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide




●

●

TMB

Servomoteur à action rapide (moteur sans balais)




●

●

TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide







●

●

TMB

Servomoteur à action rapide (moteur sans balais)







●

●


TVRK, Dimensions nominales 125 – 200
00182369_0


00182369_0
00182375_0
00182381_0
00182387_0

Dimension nominale
 ØD
mm
 L
mm
 B3
mm
 H3
mm
 m
kg
125 125 394 195 145 4,5
160 160 394 230 180 4,8
200 200 394 270 220 5,2


Dimension nominale
 ØD
mm
 L
mm
 B3
mm
 H3
mm
 m
kg
250 250 394 320 270 6,4
315 315 594 385 335 8,5
400 400 594 470 420 10,7


Dimension nominale
 ØD
mm
 L
mm
 B3
mm
 H3
mm
 ØD1
mm
 ØD2
mm
 n
 T
mm
 m
kg
125 125 400 195 145 165 185 8 8 4,7
160 160 400 230 180 200 230 8 8 5,2
200 200 400 270 270 240 270 8 8 5,7


Dimension nominale
 ØD
mm
 L
mm
 B3
mm
 H3
mm
 ØD1
mm
 ØD2
mm
 n
 T
mm
 m
kg
250 250 400 320 270 290 320 12 8 7,0
315 315 600 385 335 350 395 12 10 9,4
400 400 600 470 420 445 475 16 10 11,9






Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature
Coude
00137168_0

Un coude d'un rayon de courbure d'au-moins 1D dans l'axe, sans section de gaine rectiligne supplémentaire en amont de l'unité terminale VAV, n'a qu'un effet négligeable sur la précision du débit.


00137168_0
00136049_0
00149821_0
00187513_0
00187625_0
00186872_0

Montage et mise en service

  • L'orientation de montage doit être la même que sur l'autocollant

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Demande d'espace, composant de régulation d'un côté

Accessoires ① ② ③
Accessoires mm

Débit variable


Régulateur Universel

300

320

300


Demande d'espace, composants de régulation sur deux côtés

Accessoires ① ② ③ ④ ⑤ ⑥
Accessoires mm

LABCONTROL





EASYLAB

300

250

300

350

350

400


Espace requis pour nettoyer les tubes du capteur

Dimension nominale ① ② ③
Dimension nominale mm

125 – 200

100

100

D

250 – 400

100

160

D

D: Diamètre du caisson


Définition du bruit
00136089_0
① Bruit du flux d'air
② Bruit rayonné


00136089_0
00136092_0

Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

fm [Hz]

Fréquence centrale de la bande d'octave

LPA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

LPA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte


Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

Vnom [m³/h] et [l/s]

Débit nominal (100 %)

  • La valeur dépend du type de produit et la taille nominale
  • Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
  • Valeur de référence pour calculer les pourcentages (ex : Vmax)
  • Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

Vunité min [m³/h] and [l/s]

Minimum technique de débit possible

  • La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
  • Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
  • Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
  • Selon le régulateur, les valeurs de consignes en dessous de Vla valeur minimale (si Vmin = 0) peuvent entraîner une régulation instable ou une fermeture du système

Vmax [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

  • Vmax ne peut être qu'inférieur ou égal à Vnom
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (Vmax) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

Vmin [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

  • Vmin doit être inférieur ou égal à Vmax
  • Ne pas paramétrer Vmin inférieur à Vmin unit, la gestion pourrait être instable ou les clapets pourraient se fermer
  • Vmin peut être égal à zéro
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (Vmin) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔVchaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique minimale

  • La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
  • Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
  • Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
  • Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Les éléments en contact avec le flux comme décrit pour le type produit
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

  • Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
  • Les éléments en contact avec le flux sont poudrés ou en plastique
  • En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

  • Caisson en acier inox 1.4201
  • Les éléments en contact avec le flux sont poudrés ou en acier inox
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

  • FProduct data sheet BURN

    BURN_PD_2024_01_17_DE_en Product data sheet 730 ko pdf

  • Fiche technique du produit BUPN

    BUPN_PD_2023_04_25_DE_fr Fiche technique du produit 1,1 Mo pdf

  • Product data sheet SB0N

    SB0N_PD_2022_12_07_DE_en Product data sheet 260 ko pdf

  • Product data sheet control component XF4

    XF4_PD_2021_06_01_DE_en Product data sheet  38 Mo pdf

  • Product data sheet control components BUPNF

    BUPNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf

  • Product data sheet control components BUSN

    BUSN_PD_2024_01_17_DE_en  Product data sheet 750 ko pdf

  • Product data sheet control components BUSNF

    BUSNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf

  • Product data sheet control components BUSS

    BUSS_PD_2024_01_17_DE_en Product data sheet  710 ko pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 920 ko pdf

  • Type TVRK

    K5 – 1.1 – 117 Brochure technique 750 ko pdf

Certificats

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 ko pdf

  • Certificate concerning statistical leakage tests

    LC_v1_2024_10_DE_en Certificate  660 ko pdf

  • Classe d'étanchéité des composants de ventilation TROX

    Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf

  • Déclaration d'incorporation

    CE 2006/42/CE 200 ko pdf

  • Type TVRK

    Déclaration d'incorporation 61 ko pdf

Manuels d'utilisation

  • Guide de montage et de mise en service

    6,6 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
