Unité terminale VAV type TVR/160/Easy


00132715_0
Testés conforme à la norme VDI 6022


00131678_0
Régulateur Easy


00131677_0
Régulateur Compact


00131675_0
Régulateur Universel


00205730_0
00132715_0
00131678_0
00131677_0
00131675_0

TYPE TVR

Pour les applications les plus diverses concernant les classes des débits volume standards

Régulateurs VAV circulaires pour applications standard liées au soufflage ou à la reprise dans des systèmes à débits variables à faibles vitesses d'air.

  • Compatible pour la régulation de débit, de la pression ambiante ou de la pression en gaine
  • Composants électroniques de régulation pour différentes applications (Easy, Compact, Universel et LABCONTROL)
  • Grande précision de régulation même avec un coude en amont (R = 1D)
  • Compatible pour les vitesses de débit d'air jusqu'à 13 m/s
  • Débit de fuite, clapet fermé, conforme à la norme EN 1751, jusqu'à la classe 4
  • Débit de fuite du caisson conforme à la norme EN 1751, classe C


Équipements et accessoires en option

  • Capotage acoustique pour l'atténuation du bruit rayonné
  • Silencieux secondaire type CA, CS ou CF pour l'atténuation du bruit du flux d'air
  • Batterie eau chaude type WL et batterie électrique type EL pour réchauffer le flux d'air

Utilisation

Utilisation

  • Régulateurs VARYCONTROL VAV circulaires de type TVR pour la régulation précise du soufflage ou de la reprise dans des systèmes à débits d'air variables
  • Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
  • Pour la régulation, la limitation ou la fermeture du débit dans les systèmes de conditionnement d'air
  • Fermeture par commutation (équipement à fournir sur site)

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Dimensions nominales

  • 100, 125, 160, 200, 250, 315, 400

Description

Modèles

  • TVR : régulateur VAV
  • TVR-D : régulateur VAV avec capotage acoustique

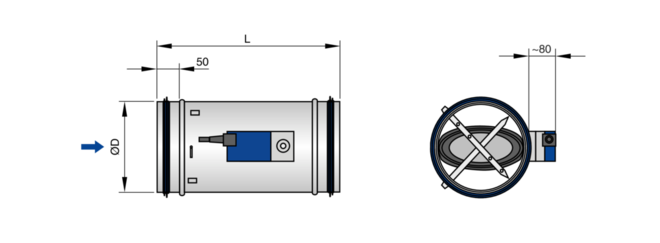

  • TVR-FL : régulateur VAV avec brides aux deux extrémités
  • TVR-D-FL : régulateur VAV avec capotage acoustique et bride aux deux extrémités
  • Unités avec capotage acoustique et/ou un silencieux secondaire type CA, CS ou CF pour les besoins acoustiques exigeants
  • Le capotage acoustique ne peut pas être monté ultérieurement

Exécution

  • Tôle d'acier galvanisé
  • P1 : revêtement poudre, gris argent (RAL 7001)
  • A2 : Acier inox

Pièces et caractéristiques

  • Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
  • Sonde de pression différentielle moyenne pour la mesure du débit
  • Clapet
  • Composants de régulation montés en usine, complets avec câblage et flexibles
  • Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
  • Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
  • Grande précision de régulation (même avec un coude amont R = 1D)

Accessoires

  • Régulateur Easy : unité compacte constituée d'un régulateur avec potentiomètres, sonde de pression différentielle et servomoteur
  • Régulateur Compact : unité compacte constituée d'un régulateur, d'une sonde de pression différentielle et d'un servomoteur
  • Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales
  • LABCONTROL : composants de régulation pour systèmes de gestion d'air

Accessoires

  • G2 : contre-brides pour les deux extrémités
  • D2 : joints à lèvres aux deux extrémités (montées en usine)

Accessoires utiles

  • Silencieux secondaire type CA, CS ou CF pour les besoins acoustiques exigeants
  • Batterie type WL
  • Batterie électrique type EL

Caractéristiques d'éxécution

  • Caisson circulaire
  • Manchette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Manchette de raccordement avec rainure pour joint à lèvres
  • Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe
  • TVR-FL : brides selon la norme EN 12220

Matériaux et finitions

Exécution en tôle d'acier galvanisé

  • Caisson et clapet de réglage en tôle d'acier galvanisé
  • Joint du volet de réglage en matière plastique TPE
  • Tubes de capteur en aluminium
  • Paliers en plastique


Exécution avec revêtement poudre (P1)

  • Caisson/virole en tôle d'acier galvanisé, revêtement poudre
  • Clapet et axe de clapet en acier inox 1.4301
  • Tubes de capteur en aluminium, revêtement poudre


Exécution en acier inoxydable (A2)

  • Caisson/virole, clapet et axe de clapet en acier inox 1.4301
  • Tubes de capteur en aluminium, revêtement poudre


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Profil en caoutchouc pour l'isolation des bruits du corps
  • Matériau absorbant en laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Normes et directives

  • Conception conforme à la norme d'hygiène VDI 6022
  • Fuite d'air, clapet fermé, conforme à la norme EN 1751, classe 4 (dimension nominale 100, classe 2 ; dimensions nominales 125 et 160, classe 3)
  • Les dimensions nominales 100, 125, et 160 satisfont aux exigences générales, les dimensions nominales 200 à 400 satisfont aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
  • Débit de fuite du caisson conforme à la norme EN 1751, classe C

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Fonction, DONNÉES TECHNIQUES , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • DONNÉES TECHNIQUES
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

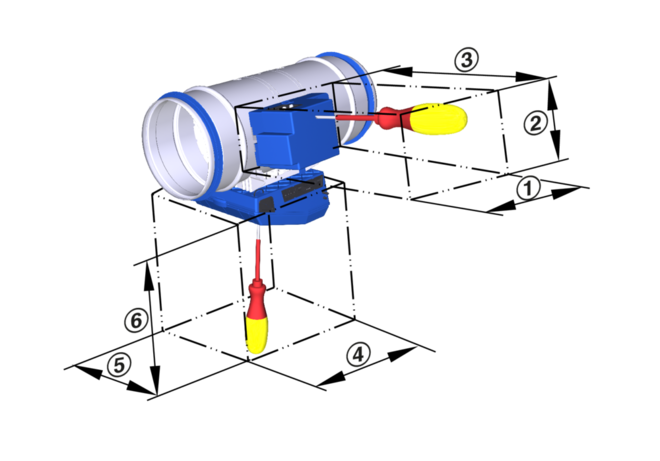

Illustration schématique du TVR 00135835_0
① Sonde de pression différentielle
② Clapet de réglage
③ Joint à lèvres
④ Composants de régulation, par ex. un régulateur Easy


Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées par un régulateur Easy, un régulateur Compact ou par des composants individuels (Universel ou LABCONTROL).

Pour la plupart des applications, la valeur de consigne émane du régulateur de température ambiante.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale
 V
l/s
 V
m³/h
 ①
∆pst min
Pa
 ②
∆pst min
Pa
 ③
∆pst min
Pa
 ④
∆pst min
Pa
 ∆V
± %
100 10 36 5 5 5 5 15
100 40 144 15 15 20 20 8
100 65 234 35 40 45 50 7
100 95 342 70 85 95 105 5
125 15 54 5 5 5 5 15
125 60 216 15 20 20 20 7
125 105 378 45 50 55 60 6
125 150 540 90 100 110 115 5
160 25 90 5 5 5 5 15
160 100 360 15 15 15 15 8
160 175 630 35 40 45 45 7
160 250 900 70 80 85 95 5
200 40 144 5 5 5 5 15
200 160 576 15 15 15 15 7
200 280 1008 35 35 40 40 5
200 405 1458 65 70 75 80 5
250 60 216 5 5 5 5 15
250 250 900 10 10 10 15 7
250 430 1548 25 25 30 35 5
250 615 2214 45 50 55 65 5
315 100 360 5 5 5 5 15
315 410 1476 5 10 10 10 7
315 720 2592 15 20 20 20 6
315 1030 3708 30 35 40 40 5
400 170 612 5 5 5 5 15
400 670 2412 5 5 5 5 7
400 1175 4230 15 15 15 15 6
400 1680 6048 25 30 30 35 5


Dimensions nominales

100 – 400 mm

Plage de débit

10 – 1680 l/s ou 36 – 6048 m³/h

Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle)

Environ 10 à 100 % du débit nominal

Pression différentielle minimale

5 – 90 Pa

Pression différentielle maximum

1000 Pa

Température de fonctionnement

10 – 50 °C




Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés Vmin et Vmax. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TVR, niveau de pression acoustique à la pression différentielle de 150 Pa

Dimension nominale V Bruit du flux d'air Bruit rayonné
Dimension nominale V ① ② ③ ④ ① ⑤
Dimension nominale V LPA LPA1 LPA2 LPA3
Dimension nominale l/s m³/h dB (A)

100

10

36

32

20

<15

<15

<15

<15

100

40

144

45

36

28

26

25

18

100

65

234

51

41

33

31

31

24

100

95

342

54

42

33

31

36

27

125

15

54

33

22

<15

<15

<15

<15

125

60

216

45

36

30

28

25

17

125

105

378

49

40

34

32

31

21

125

150

540

52

41

34

32

35

24

160

25

90

40

28

20

16

20

<15

160

100

360

47

39

34

31

28

19

160

175

630

50

42

37

34

32

23

160

250

900

53

44

39

36

37

28

200

40

144

40

31

23

20

20

<15

200

160

576

47

40

34

33

29

15

200

280

1008

50

44

40

38

32

21

200

405

1458

54

45

39

38

38

25

250

60

216

37

28

22

20

20

<15

250

250

900

47

40

34

33

35

18

250

430

1548

48

42

38

37

37

25

250

615

2214

52

44

38

37

42

29

315

105

378

42

35

28

25

28

<15

315

410

1476

47

42

35

34

39

21

315

720

2592

49

44

39

38

42

28

315

1030

3708

53

48

42

41

46

35

400

170

612

43

36

30

26

30

<15

400

670

2412

44

38

32

30

37

21

400

1175

4230

47

42

36

35

41

29

400

1680

6048

50

44

38

37

46

33

① TVR

② TVR avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 500 mm

③ TVR avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 1000 mm

④ TVR avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 1500 mm

⑤ TVR-D


Régulateurs VAV circulaires pour systèmes à débits variables et constants, compatibles pour le soufflage ou la reprise et disponibles en sept dimensions nominales.

Grande précision de régulation (même avec un coude amont R = 1D).

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque module contient une sonde de pression différentielle moyenne pour la mesure du débit et un volet de réglage. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Manchette de raccordement avec rainure pour joint à lèvre, convient pour les gaines de raccordement selon EN 1506 ou EN 13180.

Position du clapet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe

Étanchéité, clapet fermé, conforme à la norme EN 1751, classe 4 (dimension nominale 100, classe 2 ; dimensions nominales 125 et 160, classe 3).

Étanchéité du caisson conforme à la norme EN 1751, classe C.

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Matériaux et finitions

Exécution en tôle d'acier galvanisé

  • Caisson et clapet de réglage en tôle d'acier galvanisé
  • Joint du volet de réglage en matière plastique TPE
  • Tubes de capteur en aluminium
  • Paliers en plastique


Exécution avec revêtement poudre (P1)

  • Caisson/virole en tôle d'acier galvanisé, revêtement poudre
  • Clapet et axe de clapet en acier inox 1.4301
  • Tubes de capteur en aluminium, revêtement poudre


Exécution en acier inoxydable (A2)

  • Caisson/virole, clapet et axe de clapet en acier inox 1.4301
  • Tubes de capteur en aluminium, revêtement poudre


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Profil en caoutchouc pour l'isolation des bruits du corps
  • Matériau absorbant en laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Exécution

  • Tôle d'acier galvanisé
  • P1 : revêtement poudre, gris argent (RAL 7001)
  • A2 : Acier inox

Données techniques

  • Dimensions nominales : 100 à 400 mm
  • Plage de débits:  10 à 1680 l/s ou 36 à 6048 m³/h
  • Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle) : env. 10 à 100 % du débit nominal
  • Pression différentielle minimale : 5 – 90 Pa
  • Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Easy pour raccorder un signal de régulation externe ; le signal de valeur réelle peut être intégré au système centralisé de gestion du bâtiment (GTB-GTC).

  • Tension électrique 24 V AC/DC
  • Tensions des signaux 0 à 10 V DC
  • Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, Vmin et Vmax
  • Potentiomètres avec échelles de réglage en pourcentage pour définir les débits Vmin et Vmax
  • Le signal de valeur réelle se réfère au débit nominal de sorte à simplifier la mise en service et l'ajustement consécutif
  • Plage de débit d'air : env. 10 – 100 % du débit d'air nominal
  • Voyant lumineux bien visible de l’extérieur pour la signalisation des fonctions : réglé, pas réglé et coupure d’alimentation

Raccordements électriques par borniers à vis. Borniers doubles pour la tension électrique en boucle, c'est-à-dire pour le raccordement aisé de l'alimentation au régulateur suivant.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

Bruit rayonné

  • LPA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00100357_0.

 Type
TVR       Régulateur VAV

 Capotage acoustique
       Sans indication : aucune
D       Avec capotage acoustique

 Matériau
       Aucune indication : tôle d'acier galvanisé
P1       Revêtement laqué (RAL 7001), gris argent
A2       Acier inox

 Bride
       Sans indication : aucune
FL       Deux côtés (sauf TVR-D-P1)

Dimensions nominales [mm]
100
125
160
200
250
315
400



 Accessoires
       Sans indication : aucune
D2       Joints à lèvre (2 côtés)
G2       Contre-bride (2 côtés)

 Accessoires (composants de régulation)
       Exemple
Easy       Régulateur Compact
BC0       Régulateur compact
B13       Régulateur Universel

 Mode de fonctionnement
E       Autonome
M       Maître
S       Esclave
F       Fixe
A       Régulation de la pression différentielle - reprise
Z       Régulation de la pression différentielle - soufflage

 Plage du signal électrique
       Pour les signaux de commande et de consigne
0       0 – 10 V DC
2       2 – 10 V DC

 Débits d'air [m³/h ou l/s], pression différentielle [Pa]
       Vmin – Vmax pour réglage usine
       ∆pmin pour réglage usine (modes de fonctionnement A, Z)

 Position du clapet
       Uniquement pour servomoteurs à ressort de rappel
NO       Hors tension pour OUVERT
NC       Hors tension pour FERMÉ

00100357_0.
00183662_0
00183668_0

Exemple de commande : TVR/200/D2/BC0/E0/500–1200 m³/h

Capotage acoustique

Sans

Matériau

Tôle d'acier galvanisé

Bride

Sans

Dimension nominale

200 mm

Accessoires

Joints à lèvres aux deux extrémités

Option associée

Régulateur Compact

Mode opératoire

Autonome

Plage de tension du signal

0 – 10 V DC

Débit d'air

500 – 1200 m³/h


Exemple de commande : TVR/200/D2/ELAB/FH-2P/200-700

Capotage acoustique

Sans

Dimension nominale

200 mm

Accessoires

Joints à lèvres aux deux extrémités

Accessoires

Régulateur EASYLAB TCU3 avec servomoteur rapide

Fonction du dispositif

2 points de consigne




Modèles, Accessoires, Dimensions et poids

  • Modèles
  • Accessoires
  • Dimensions et poids
Unité terminale VAV, version TVR
00132041_0


00132041_0
00132050_0

TVR

  • Régulateur VAV pour la régulation des débits variables
  • Collerette pour les raccordements aux gaines

TVR-D

  • Unité terminale VAV avec capotage acoustique pour la régulation à débit d'air variable
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines circulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côtés ventilateur et local
  • Le capotage acoustique ne peut pas être monté ultérieurement

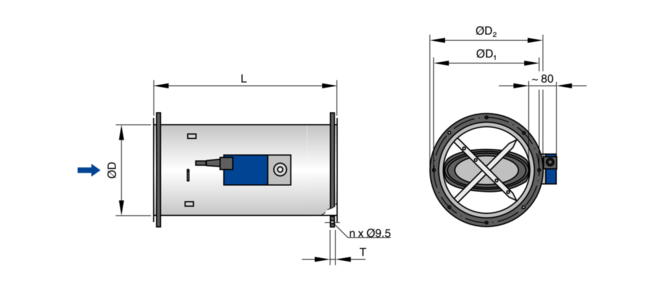

TVR-FL

  • Régulateur VAV pour la régulation des débits variables
  • Des brides sur les deux côtés, afin que les raccordements aux gaines soient démontables

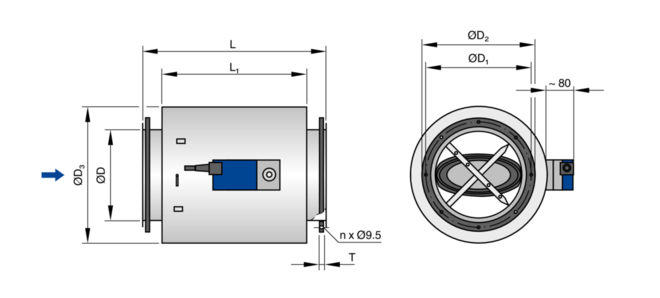

TVR-D-FL

  • Unité terminale VAV avec capotage acoustique pour la régulation à débit d'air variable
  • Des brides sur les deux côtés, afin que les raccordements aux gaines soient démontables
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines circulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côtés ventilateur et local
  • Le capotage acoustique ne peut pas être monté ultérieurement
  • Revêtement poudre (P1) exécution acier inox (A2) non disponible

Matériaux

Détail du code de commande Pièce Matériau Remarques

–

Caisson

Tôle d'acier galvanisé

–

Clapet

Tôle d'acier galvanisé

–

Joint de clapet

Élastomère thermoplastique (TPE)

–

Axe

Acier galvanisé

–

Tubes de sonde

Aluminium

–

Paliers lisses

Plastique

D

Capotage acoustique

Tôle d'acier galvanisé

D

Profil en caoutchouc pour l'isolation des bruits du corps

Caoutchouc

D

Isolation

Laine minérale

P1

Caisson

Tôle d'acier galvanisé

P1

Clapet

Acier inoxydable, matériau no. 1.4301

P1

Axe

Acier inoxydable, matériau no. 1.4301

A2

Caisson

Acier inoxydable, matériau no. 1.4301

A2

Clapet

Acier inoxydable, matériau no. 1.4301

A2

Axe

Acier inoxydable, matériau no. 1.4305


Finitions

Détail du code de commande Pièce Finition Remarques

–

Caisson

Sans traitement

–

Tubes de sonde

Sans traitement

P1

Caisson

Revêtement laqué, RAL 7001, gris argent


P1

Tubes de sonde

Revêtement laqué, RAL 7001, gris argent


A2

Caisson

Sans traitement

A2

Tubes de sonde

Revêtement laqué, RAL 7001, gris argent



TVR, composants de régulation VARYCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

Régulateur Easy





Easy

Débit d'air

Régulateur Easy TROX

Dynamique, intégré

Intégré

Régulateur compact, dynamique





BC0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BL0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BM0

Débit d'air

Régulateur compact avec interface Modbus RTU (avec câbles de raccordement) TROX/Belimo

Dynamique, intégré

Intégré

BM0-J6

Débit d'air

Régulateur compact avec interface Modbus RTU (avec fiche) TROX/Belimo

Dynamique, intégré

Intégré

XB0

Débit d'air

Régulateur Compact TROX/Gruner

Dynamique, intégré

Intégré

LN0

Débit d'air

Régulateur Compact Siemens

Dynamique, intégré

Intégré

LK0

Débit d'air

Régulateur compact avec interface KNX Siemens

Dynamique, intégré

Intégré

Régulateur Compact, statique





SA0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Intégré

SC0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Servomoteur à action rapide, intégré

Régulateur Universel, dynamique





B13

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur

B1B

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur à ressort de rappel

XC3

Débit d'air

Régulateur Universel TROX/Gruner

Dynamique, intégré

Servomoteur à ressort de rappel

Régulateur universel, statique





BP3

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur

BPB

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à ressort de rappel

BPG

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à action rapide

BB3

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur

BBB

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur à ressort de rappel

XD1

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur

XD3

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur à ressort de rappel

BR3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BRB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BRG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à action rapide

BS3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BSB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

BSG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à action rapide

BG3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BGB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BH3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BHB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

XE1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur

XE3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

XF1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur

XF3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur à ressort de rappel


TVR, composants de régulation LABCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

EASYLAB





ELAB

Soufflage d'air du local Reprise d'air du local Pression du local Régulateur autonome

Régulateur EASYLAB TCU3

Statique, intégré

Servomoteur à action rapide


Options associées : composants de régulation LABCONTROL

☒ Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur TVR TVJ TVT TZ-S TA-S TVZ TVA TVRK TVLK


















Régulateur EASYLAB


Statique










Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

●

●





Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide



●

●


Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide




●

●

Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide







●

●

Régulateur électronique

Statique










TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

●

●





TMB

Servomoteur à action rapide (moteur sans balais)

●

●

●





TMA

Soufflage de l'air ambiant

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide



●

●


TMB

Servomoteur à action rapide (moteur sans balais)



●

●


TMA

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide




●

●

TMB

Servomoteur à action rapide (moteur sans balais)




●

●

TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide







●

●

TMB

Servomoteur à action rapide (moteur sans balais)







●

●


TVR, Compact
00259924_0


00259924_0
00182242_0
00182248_0
00182261_0
00182254_0

Dimension nominale
 Easy Compact
L
mm
 Universel LABCONTROL
L
mm
 ØD
mm
 m
kg
100 310 600 99 3,3
125 310 600 124 3,6
160 400 600 159 4,2
200 400 600 199 5,1
250 400 600 249 6,1
315 500 600 314 7,2
400 500 600 399 9,4


Dimension nominale
 Easy Compact
L
mm
 Easy Compact
L1
mm
 Universel LABCONTROL
L
mm
 Universel LABCONTROL
L1
mm
 ØD
mm
 ØD3
mm
 m
kg
100 310 232 600 517 99 198 7,2
125 310 232 600 517 124 223 8,5
160 400 312 600 517 159 258 11,0
200 400 312 600 517 199 298 13,9
250 400 312 600 517 249 348 15,9
315 500 417 600 517 314 413 18,0
400 500 417 600 517 399 498 22,6


Dimension nominale
 Easy Compact
L
mm
 Universel LABCONTROL
L
mm
 ØD
mm
 ØD1
mm
 ØD2
mm
 n
 T
mm
 m
kg
100 290 580 99 132 152 4 4 3,9
125 290 580 124 157 177 4 4 4,2
160 380 580 159 192 212 6 4 5,3
200 380 580 199 233 253 6 4 6,5
250 380 580 249 283 303 6 4 7,8
315 480 580 314 352 378 8 4 10,3
400 480 580 399 438 464 8 4 13,3


Dimension nominale
 Easy Compact
L
mm
 Easy Compact
L1
mm
 Universel LABCONTROL
L
mm
 Universel LABCONTROL
L1
mm
 ØD
mm
 ØD1
mm
 ØD2
mm
 ØD3
mm
 n
 T
mm
 m
kg
100 290 232 580 517 99 132 152 198 4 4 7,8
125 290 232 580 517 124 157 177 223 4 4 9,1
160 380 312 580 517 159 192 212 258 6 4 12,1
200 380 312 580 517 199 233 253 298 6 4 14,3
250 380 312 580 517 249 283 303 348 6 4 17,6
315 480 417 580 517 314 352 378 413 8 4 21,2
400 480 417 580 517 399 438 464 498 8 4 26,5










Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature
Coude
00137168_0

Un coude d'un rayon de courbure d'au-moins 1D dans l'axe, sans section de gaine rectiligne supplémentaire en amont de l'unité terminale VAV, n'a qu'un effet négligeable sur la précision du débit.


00137168_0
00136049_0
00149821_0
00187513_0
00186872_0

Montage et mise en service

  • Position de montage indifférente (hormis les unités avec sonde statique de pression différentielle)
  • TVR-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Demande d'espace, composant de régulation d'un côté

Accessoires ① ② ③
Accessoires mm

Débit variable


Régulateur Easy

250

200

300

Régulateur Compact

250

200

250

Régulateur Universel, dynamique

520

250

250

LABCONTROL


EASYLAB

550

350

400


Demande d'espace, composants de régulation sur deux côtés

Accessoires ① ② ③ ④ ⑤ ⑥
Accessoires mm

Débit variable





Régulateur Universel, statique

520

250

250

250

150

250


Définition du bruit
00136089_0
① Bruit du flux d'air
② Bruit rayonné


00136089_0
00136092_0

Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

fm [Hz]

Fréquence centrale de la bande d'octave

LPA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

LPA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte


Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

Vnom [m³/h] et [l/s]

Débit nominal (100 %)

  • La valeur dépend du type de produit et la taille nominale
  • Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
  • Valeur de référence pour calculer les pourcentages (ex : Vmax)
  • Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

Vunité min [m³/h] and [l/s]

Minimum technique de débit possible

  • La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
  • Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
  • Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
  • Selon le régulateur, les valeurs de consignes en dessous de Vla valeur minimale (si Vmin = 0) peuvent entraîner une régulation instable ou une fermeture du système

Vmax [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

  • Vmax ne peut être qu'inférieur ou égal à Vnom
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (Vmax) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

Vmin [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

  • Vmin doit être inférieur ou égal à Vmax
  • Ne pas paramétrer Vmin inférieur à Vmin unit, la gestion pourrait être instable ou les clapets pourraient se fermer
  • Vmin peut être égal à zéro
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (Vmin) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔVchaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique minimale

  • La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
  • Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
  • Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
  • Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Les éléments en contact avec le flux comme décrit pour le type produit
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

  • Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
  • Les éléments en contact avec le flux sont poudrés ou en plastique
  • En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

  • Caisson en acier inox 1.4201
  • Les éléments en contact avec le flux sont poudrés ou en acier inox
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

  • FProduct data sheet BURN

    BURN_PD_2024_01_17_DE_en Product data sheet 730 ko pdf

  • Fiche technique du produit - Composants de régulation pour unités terminales VAV

    Fiche technique du produit 1,1 Mo pdf

  • Fiche technique du produit BUPN

    BUPN_PD_2023_04_25_DE_fr Fiche technique du produit 1,1 Mo pdf

  • Information Produit Type XB0

    XB0_PD_2022_04_05_DE_fr Information Produit 740 ko pdf

  • Product data sheet SB0N

    SB0N_PD_2022_12_07_DE_en Product data sheet 260 ko pdf

  • Product data sheet XB0

    XB0_PD_2024_10_23_DE_en 760 ko pdf

  • Product data sheet control component XF4

    XF4_PD_2021_06_01_DE_en Product data sheet  38 Mo pdf

  • Product data sheet control components BC0

    BC0_PD_2022_09_15_DE_en Product data sheet  840 ko pdf

  • Product data sheet control components BM0

    BM0_PD_2022_09_15_DE_en Product data sheet 570 ko pdf

  • Product data sheet control components BM0-J6

    BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 Mo pdf

  • Product data sheet control components BUPNF

    BUPNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf

  • Product data sheet control components BURNF

    BURNF_PD_2024_01_17_DE_en Product data sheet 730 ko pdf

  • Product data sheet control components BUSN

    BUSN_PD_2024_01_17_DE_en  Product data sheet 750 ko pdf

  • Product data sheet control components BUSNF

    BUSNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf

  • Product data sheet control components BUSS

    BUSS_PD_2024_01_17_DE_en Product data sheet  710 ko pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 920 ko pdf

  • Product data sheet BUDN

    BUDN_PD_2024_01_16_DE_en Product data sheet 770 ko pdf

  • Type TVR

    K5 – 1.1 – 11 Brochure technique 630 ko pdf

Certificats

  • Certificate concerning statistical leakage tests

    LC_v2_2024_10_DE_en Certificate  650 ko pdf

  • Certificate concerning statistical leakage tests

    LC_v1_2024_10_DE_en Certificate  660 ko pdf

  • Classe d'étanchéité des composants de ventilation TROX

    Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf

  • Déclaration d'incorporation

    CE 2006/42/CE 200 ko pdf

  • Environmental Product Declaration TVR

    TVR_EPD_2024_03_DE_en Environmental Product Declarations 490 ko pdf

  • Environmental Product Declaration TVR-D

    TVR-D_EPD_2024_03_DE_en Environmental Product Declarations 540 ko pdf

  • Type TVR

    Déclaration d'incorporation 57 ko pdf

Manuels d'utilisation

  • Guide de montage et de mise en service

    6,6 Mo pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
