TVT

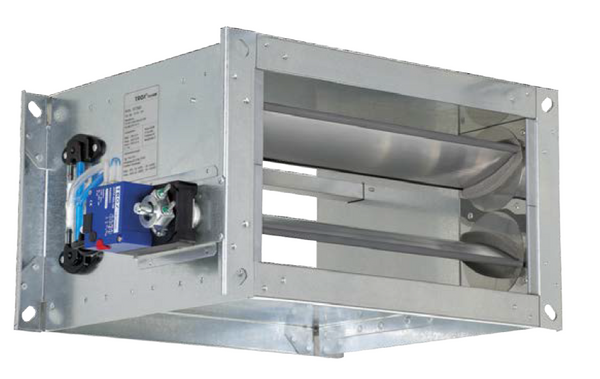

Unité terminale VAV, version TVT

Testés conforme à la norme VDI 6022

Avec éléments d'étanchéité pour fermeture étanche

Régulateur Easy

Régulateur Compact

Régulateur Universel

Pour les systèmes à débit variable (soufflage ou reprise), de forme carrée ou rectangulaire disponible en 48 grandeurs, étanche suivant DIN 1751, classe 3

Régulateurs VAV rectangulaires pour applications standard liées au soufflage ou à la reprise dans des systèmes à débits variables nécessitant une fermeture étanche

Pour plages de débit jusqu'à 21 000 m³/h ou 5 800 l/s
Compatible pour la régulation de débit, de la pression ambiante ou de la pression en gaine
Composants électroniques de régulation pour différentes applications (Easy, Compact, Universel et LABCONTROL)
Grande précision de régulation
Compatibles pour les vitesses de débit d'air jusqu'à 10 m/s
Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 3.
Débit de fuite du caisson conforme à la norme EN 1751, jusqu'à classe C

Équipements et accessoires en option

Capotage acoustique pour l'atténuation du bruit rayonné
Silencieux secondaire type TX pour l'atténuation du bruit du flux d'air
Batterie eau chaude type WT pour réchauffer le flux d'air

Utilisation

Utilisation

Régulateurs VARYCONTROL VAV rectangulaires de type TVT pour la régulation précise du soufflage ou de la reprise dans des systèmes à débits d'air variables
Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
Pour la régulation, la limitation ou la fermeture du débit dans les systèmes de conditionnement d'air
Fermeture par commutation (équipement à fournir sur site)

Caractéristiques spéciales

Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
Configuration ou programmation et fonction de tests aérodynamique en usine
Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Dimensions nominales

36 dimensions nominales de 200 × 100 à 1000 × 600
Jusqu'à la dimension nominale 800 × 300, toutes options comprises, unités de plus grandes dimensions uniquement avec servomoteurs de couple plus important

Description

Modèles

TVT : régulateur VAV
TVT-D : régulateur VAV avec capotage acoustique
Unités avec capotage acoustique et/ou un silencieux secondaire type TX pour les exigences acoustiques élevées
Le capotage acoustique ne peut pas être monté ultérieurement

Exécution

Tôle d'acier galvanisé
P1 : revêtement poudre, gris argent (RAL 7001)

Pièces et caractéristiques

Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
Sonde de pression différentielle moyenne pour la mesure du débit
Volets de réglage
Composants de régulation montés en usine, complets avec câblage et flexibles
Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
Grande précision de régulation du débit

Accessoires

Régulateur Easy : unité compacte constituée d'un régulateur avec potentiomètres, sonde de pression différentielle et servomoteur
Régulateur Compact : unité compacte constituée d'un régulateur, d'une sonde de pression différentielle et d'un servomoteur
Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales
LABCONTROL : composants de régulation pour systèmes de gestion d'air

Accessoires utiles

Silencieux secondaire type TX pour les besoins acoustiques exigeants
Batterie de réchauffage type WT

Caractéristiques d'éxécution

Caisson rectangulaire
Brides de raccordement aux deux extrémités, adaptées pour les gaines de ventilation
Action opposée des volets, clapets connectés par un jeu d'engrenages interne (fourni) aux deux extrémités
Volets de réglage avec joints remplaçables
Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe
Paliers à anneau d'étanchéité

Matériaux et finitions

Exécution en tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Axe et tringlerie en acier galvanisé
Volets de réglage et sonde de pression différentielle en aluminium
Jeu d'engrenages en plastique antistatique (ABS), résistant à la chaleur jusqu'à 50 °C
Paliers en plastique

Exécution avec revêtement poudre (P1)

Caisson/virole en tôle d'acier galvanisé, revêtement poudre

Variante avec capotage acoustique (D)

Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Matériau absorbant en laine minérale

Laine minérale

Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Normes et directives

Conception conforme à la norme d'hygiène VDI 6022
Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 3.
Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé
Fuite d'air du caisson conforme à la norme EN 1751, classe C (B + H ≤400, classe B)

Maintenance

Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

Illustration schématique du TVT 00137761_0

① Sonde de pression différentielle
② Volet de réglage avec joint
③ Pignons
④ Composants de régulation, par ex. un régulateur Easy

Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées par un régulateur Easy, un régulateur Compact ou par des composants individuels (Universel ou LABCONTROL).

Pour la plupart des applications, la valeur de consigne émane du régulateur de température ambiante.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale	V l/s	V m³/h	① ∆p_{st min} Pa	② ∆p_{st min} Pa	∆V ± %
200 × 100	45	162	5	10	14
200 × 100	85	306	10	25	8
200 × 100	150	540	20	80	5
200 × 100	215	774	40	155	5
300 × 100	65	234	5	10	14
300 × 100	120	432	10	25	8
300 × 100	210	756	20	70	5
300 × 100	320	1152	40	155	5
400 × 100	85	306	5	10	14
400 × 100	170	612	10	25	8
400 × 100	300	1080	20	80	5
400 × 100	425	1530	40	155	5
500 × 100	105	378	5	10	14
500 × 100	200	720	10	25	8
500 × 100	350	1260	20	70	5
500 × 100	535	1926	40	155	5
600 × 100	130	468	5	10	14
600 × 100	260	936	10	25	8
600 × 100	450	1620	20	75	5
600 × 100	650	2340	40	155	5
200 × 200	85	306	5	10	14
200 × 200	160	576	10	25	8
200 × 200	280	1008	20	75	5
200 × 200	415	1494	40	155	5
300 × 200	125	450	5	10	14
300 × 200	240	864	10	25	8
300 × 200	420	1512	20	75	5
300 × 200	620	2232	40	155	5
400 × 200	165	594	5	10	14
400 × 200	330	1188	10	25	8
400 × 200	580	2088	20	80	5
400 × 200	825	2970	40	155	5
500 × 200	205	738	5	10	14
500 × 200	400	1440	10	25	8
500 × 200	700	2520	20	75	5
500 × 200	1035	3726	40	155	5
600 × 200	250	900	5	10	14
600 × 200	500	1800	10	25	8
600 × 200	870	3132	20	80	5
600 × 200	1250	4500	40	155	5
700 × 200	290	1044	5	10	14
700 × 200	560	2016	10	25	8
700 × 200	980	3528	20	75	5
700 × 200	1450	5220	40	155	5
800 × 200	330	1188	5	10	14
800 × 200	660	2376	10	25	8
800 × 200	1160	4176	20	80	5
800 × 200	1650	5940	40	155	5
300 × 300	185	666	5	10	14
300 × 300	360	1296	10	25	8
300 × 300	630	2268	20	75	5
300 × 300	920	3312	35	150	5
400 × 300	245	882	5	10	14
400 × 300	480	1728	10	25	8
400 × 300	840	3024	20	70	8
400 × 300	1230	4428	35	150	5
500 × 300	305	1098	5	10	14
500 × 300	600	2160	10	25	8
500 × 300	1050	3780	20	70	5
500 × 300	1535	5526	35	150	5
600 × 300	370	1332	5	10	14
600 × 300	740	2664	10	25	8
600 × 300	1290	4644	20	75	5
600 × 300	1850	6660	35	150	5
700 × 300	430	1548	5	10	14
700 × 300	840	3024	10	25	8
700 × 300	1470	5292	20	70	5
700 × 300	2150	7740	35	150	5
800 × 300	490	1764	5	10	14
800 × 300	980	3528	10	25	8
800 × 300	1720	6192	20	75	5
800 × 300	2450	8820	35	150	5
900 × 300	555	1998	5	10	14
900 × 300	1080	3888	10	25	8
900 × 300	1890	6804	20	70	5
900 × 300	2770	9972	35	150	5
1000 × 300	620	2232	5	10	14
1000 × 300	1240	4464	10	25	8
1000 × 300	2150	7740	20	75	5
1000 × 300	3100	11160	35	150	5
400 × 400	325	1170	5	10	14
400 × 400	640	2304	10	25	8
400 × 400	1120	4032	20	75	5
400 × 400	1630	5868	35	150	5
500 × 400	410	1476	5	10	14
500 × 400	800	2880	10	25	8
500 × 400	1400	5040	20	75	5
500 × 400	2040	7344	35	150	5
600 × 400	490	1764	5	10	14
600 × 400	980	3528	10	25	8
600 × 400	1720	6192	20	75	5
600 × 400	2450	8820	35	150	5
700 × 400	570	2052	5	10	14
700 × 400	1120	4032	10	25	8
700 × 400	1960	7056	20	75	5
700 × 400	2850	10260	35	150	5
800 × 400	650	2340	5	10	14
800 × 400	1300	4680	10	25	8
800 × 400	2280	8208	20	75	5
800 × 400	3250	11700	35	150	5
900 × 400	735	2646	5	10	14
900 × 400	1440	5184	10	25	8
900 × 400	2520	9072	20	75	5
900 × 400	3670	13212	35	150	5
1000 × 400	820	2952	5	10	14
1000 × 400	1640	5904	10	25	8
1000 × 400	2850	10260	20	75	5
1000 × 400	4100	14760	35	150	5
500 × 500	510	1836	5	10	14
500 × 500	1000	3600	10	25	8
500 × 500	1750	6300	20	75	5
500 × 500	2540	9144	40	155	5
600 × 500	610	2196	5	10	14
600 × 500	1200	4320	10	25	8
600 × 500	2100	7560	20	75	5
600 × 500	3050	10980	40	155	5
700 × 500	710	2556	5	10	14
700 × 500	1400	5040	10	25	8
700 × 500	2450	8820	20	75	5
700 × 500	3550	12780	40	155	5
800 × 500	810	2916	5	10	14
800 × 500	1600	5760	10	25	8
800 × 500	2800	10080	20	75	5
800 × 500	4050	14580	40	155	5
900 × 500	915	3294	5	10	14
900 × 500	1800	6480	10	25	8
900 × 500	3150	11340	20	75	5
900 × 500	4570	16452	40	155	5
1000 × 500	1020	3672	5	10	14
1000 × 500	2000	7200	10	25	8
1000 × 500	3500	12600	20	75	5
1000 × 500	5100	18360	40	155	5
600 × 600	730	2628	5	10	14
600 × 600	1440	5184	10	25	8
600 × 600	2520	9072	20	75	5
600 × 600	3650	13140	40	155	5
800 × 600	970	3492	5	10	14
800 × 600	1920	6912	10	25	8
800 × 600	3360	12096	20	75	5
800 × 600	4850	17460	40	155	5
1000 × 600	1220	4392	5	10	14
1000 × 600	2400	8640	10	25	8
1000 × 600	4200	15120	20	75	5
1000 × 600	6100	21960	40	155	5

Dimensions nominales	200 × 100 à 1000 × 600 mm
Plage de débit	45 – 6100 l/s ou 162 – 21960 m³/h
Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle)	Environ 20 à 100% du débit nominal
Pression différentielle minimale	5 – 40 Pa
Pression différentielle maximum	1000 Pa
Température de fonctionnement	10 – 50 °C

Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés V_min et V_max. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TVT, Niveau de pression acoustique à pression différentielle de 150 Pa

Dimension nominale	V		Bruit du flux d'air		Bruit rayonné
Dimension nominale	V		①	②	①	③
Dimension nominale	V		L_PA	L_PA1	L_PA2	L_PA3
Dimension nominale	l/s	m³/h	dB (A)
200 x 100	45	162	43	17	31	19
200 x 100	85	306	47	26	35	24
200 x 100	150	540	49	36	38	29
200 x 100	215	774	49	41	41	33
300 x 100	65	234	44	18	32	20
300 x 100	120	432	47	27	35	25
300 x 100	210	756	48	34	38	30
300 x 100	320	1152	48	40	41	34
400 x 100	85	306	45	20	33	21
400 x 100	170	612	47	28	37	27
400 x 100	300	1080	47	35	40	32
400 x 100	425	1530	48	40	43	36
500 x 100	105	378	46	20	34	22
500 x 100	200	720	47	28	37	27
500 x 100	350	1260	47	34	41	32
500 x 100	535	1926	48	40	44	37
600 x 100	130	468	46	22	34	22
600 x 100	260	936	47	28	38	29
600 x 100	450	1620	47	35	42	34
600 x 100	650	2340	48	39	45	37
200 x 200	85	306	45	20	33	21
200 x 200	160	576	48	28	36	26
200 x 200	280	1008	48	35	41	32
200 x 200	415	1494	49	40	43	36
300 x 200	125	450	46	21	34	22
300 x 200	240	864	47	27	37	27
300 x 200	420	1512	48	34	41	33
300 x 200	620	2232	48	39	44	37
400 x 200	165	594	46	22	35	23
400 x 200	330	1188	46	27	38	29
400 x 200	580	2088	47	34	43	35
400 x 200	825	2970	48	39	46	39
500 x 200	205	738	46	22	36	24
500 x 200	400	1440	46	27	39	30
500 x 200	700	2520	47	34	44	36
500 x 200	1035	3726	48	39	47	40
600 x 200	250	900	46	22	36	25
600 x 200	500	1800	46	27	40	31
600 x 200	870	1800	47	34	45	37
600 x 200	1250	4500	47	39	47	41
700 x 200	290	1044	46	22	37	25
700 x 200	560	2016	46	27	40	31
700 x 200	980	3528	47	34	45	38
700 x 200	1450	5220	47	39	48	42
800 x 200	330	1188	46	22	37	26
800 x 200	660	2376	46	27	41	32
800 x 200	1160	4176	47	34	46	38
800 x 200	1650	5940	47	39	49	42
300 x 300	185	666	46	21	35	23
300 x 300	360	1296	46	26	39	29
300 x 300	630	2268	47	33	43	35
300 x 300	920	3312	47	39	46	39
400 x 300	245	882	46	21	36	24
400 x 300	480	1728	46	27	40	30
400 x 300	840	3024	46	33	44	37
400 x 300	1230	4428	47	39	47	41
500 x 300	305	1098	46	22	67	25
500 x 300	600	2160	46	27	41	31
500 x 300	1050	3780	47	33	45	38
500 x 300	1535	5526	47	39	48	42
600 x 300	370	1332	46	22	37	26
600 x 300	740	2664	46	27	42	32
600 x 300	1290	4644	47	33	46	39
600 x 300	1850	6660	47	39	49	42
700 x 300	430	1548	46	22	38	27
700 x 300	840	3024	46	27	42	33
700 x 300	1470	5292	46	33	47	40
700 x 300	2150	7740	47	39	50	43
800 x 300	490	1764	45	22	38	27
800 x 300	980	3528	46	27	43	34
800 x 300	1720	6192	46	33	47	40
800 x 300	2450	8820	47	39	50	44
900 x 300	555	1998	46	22	39	28
900 x 300	1080	3888	46	27	43	34
900 x 300	1890	6804	46	33	48	41
900 x 300	2770	9972	47	39	51	44
1000 x 300	620	2232	45	22	39	28
1000 x 300	1240	4464	46	28	44	35
1000 x 300	2150	7740	46	33	48	41
1000 x 300	3100	11160	47	38	51	45
400 x 400	325	1170	45	21	37	26
400 x 400	640	2304	46	27	41	31
400 x 400	1120	4032	46	34	45	37
400 x 400	1630	5868	47	40	49	42
500 x 400	410	1476	45	21	38	27
500 x 400	800	2880	46	27	42	32
500 x 400	1400	5040	46	34	46	38
500 x 400	2040	7344	47	40	50	43
600 x 400	490	1764	45	21	38	27
600 x 400	980	3528	46	27	43	33
600 x 400	1720	6192	46	34	47	40
600 x 400	2450	8820	47	39	50	44
700 x 400	570	2052	45	22	39	28
700 x 400	1120	4032	46	27	43	34
700 x 400	1960	7056	46	33	48	40
700 x 400	2850	10260	47	39	51	44
800 x 400	650	2340	45	22	39	28
800 x 400	1300	4680	45	27	44	35
800 x 400	2280	8208	46	33	48	41
800 x 400	3250	11700	47	39	51	45
900 x 400	735	2646	45	22	40	29
900 x 400	1440	5184	46	26	44	35
900 x 400	2520	9072	46	33	49	41
900 x 400	3670	13212	47	39	52	46
1000 x 400	820	2952	45	22	40	29
1000 x 400	1640	5904	45	27	44	36
1000 x 400	2850	10260	46	33	49	42
1000 x 400	4100	14760	47	38	52	46
500 x 500	510	1836	45	21	38	27
500 x 500	1000	3600	46	26	43	33
500 x 500	1750	6300	46	33	47	39
500 x 500	2540	9144	47	39	50	44
600 x 500	610	2196	45	21	39	28
600 x 500	1200	4320	46	26	43	34
600 x 500	2100	7560	46	33	48	40
600 x 500	3050	10980	47	39	51	44
700 x 500	710	2556	45	21	39	29
700 x 500	1400	5040	46	27	44	35
700 x 500	2450	8820	46	33	48	41
700 x 500	3550	12780	47	39	52	45
800 x 500	810	2916	45	22	40	29
800 x 500	1600	5760	45	27	44	36
800 x 500	2800	10080	46	33	49	42
800 x 500	4050	14580	47	39	52	46
900 x 500	915	3294	45	21	40	30
900 x 500	1800	6480	46	27	45	36
900 x 500	3150	11340	46	33	50	42
900 x 500	4570	16452	47	39	53	47
1000 x 500	1020	3672	44	22	41	30
1000 x 500	2000	7200	45	27	45	37
1000 x 500	3500	12600	46	33	50	43
1000 x 500	5100	18360	46	38	53	47
600 x 600	730	2628	45	21	40	28
600 x 600	1440	5184	45	27	44	35
600 x 600	2520	9072	46	33	49	41
600 x 600	3650	13140	46	39	52	45
800 x 600	970	3492	45	22	41	30
800 x 600	1920	6912	45	27	45	36
800 x 600	3360	12096	46	33	50	43
800 x 600	4850	17460	46	39	53	47
1000 x 600	1220	4392	45	22	41	31
1000 x 600	2400	8640	45	27	46	37
1000 x 600	4200	15120	46	33	51	44
1000 x 600	6100	21960	46	38	54	48

① TVT

② TVT avec silencieux secondaire TX

③ TVT-D

Régulateurs VAV rectangulaires pour systèmes à débits variables et constants, compatibles pour le soufflage et la reprise et disponibles en 36 dimensions nominales.

Grande précision de régulation du débit.

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque module contient une sonde de pression différentielle moyenne pour la mesure du débit et des volets de réglage. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Deux extrémités compatibles pour le raccordement en gaine.

Position des volets de réglage indiquée à l'extérieur au niveau de l'extension de l'axe.

Fuite d'air, clapet fermé, conforme à la norme EN 1751, classe 3.

Fuite d'air du caisson conforme à la norme EN 1751, classe C (B + H ≤400, classe B)

Caractéristiques spéciales

Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
Configuration ou programmation et fonction de tests aérodynamique en usine
Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Matériaux et finitions

Exécution en tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Axe et tringlerie en acier galvanisé
Volets de réglage et sonde de pression différentielle en aluminium
Jeu d'engrenages en plastique antistatique (ABS), résistant à la chaleur jusqu'à 50 °C
Paliers en plastique

Exécution avec revêtement poudre (P1)

Caisson/virole en tôle d'acier galvanisé, revêtement poudre

Variante avec capotage acoustique (D)

Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Matériau absorbant en laine minérale

Laine minérale

Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Exécution

Tôle d'acier galvanisé
P1 : revêtement poudre, gris argent (RAL 7001)

Données techniques

Dimensions nominales : 200 × 100 to 1000 × 600 mm
Plage de débits : 45 à 6100 l/s ou 162 à 21960 m³/h
Plage de régulation de débit (unité avec mesure dynamique de la pression différentielle) : env. 20 à 100 % du débit nominal
Pression différentielle minimale : 5 – 40 Pa
Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Easy pour raccorder un signal de régulation externe ; le signal de valeur réelle peut être intégré au système centralisé de gestion du bâtiment (GTB-GTC).

Tension électrique 24 V AC/DC
Tensions des signaux 0 à 10 V DC
Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, V_min et V_max
Potentiomètres avec échelles de réglage en pourcentage pour définir les débits V_min et V_max
Le signal de valeur réelle se réfère au débit nominal de sorte à simplifier la mise en service et l'ajustement consécutif
Plage de régulation du débit : env. 20 – 100 % du débit nominal
Voyant lumineux bien visible de l’extérieur pour la signalisation des fonctions : réglé, pas réglé et coupure d’alimentation

Raccordements électriques par borniers à vis. Borniers doubles pour la tension électrique en boucle, c'est-à-dire pour le raccordement aisé de l'alimentation au régulateur suivant.

Caractéristiques de sélection

V _______________________ [m³/h]
Δp_st _______________________ [Pa]

Bruit du flux d'air

L_PA _______________________ [dB(A)]

Bruit rayonné

L_PA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Type
TVT Régulateur VAV

Capotage acoustique
Sans indication : aucune
D Avec capotage acoustique

Matériau
Aucune indication : tôle d'acier galvanisé
P1 Revêtement laqué (RAL 7001), gris argent

Dimensions nominales [mm]
B × H

Accessoires (composant de régulation)
       Exemple
Easy       Régulateur Easy
BC0       Régulateur compact
B11       Régulateur universel

Mode de fonctionnement
E       Autonome
M       Maître
S       Esclave
F       Fixe
A       Régulation de la pression différentielle - reprise
Z       Régulation de la pression différentielle - soufflage

Plage de fonctionnement
       Pour les signaux de commande et de consigne
0       0 – 10 V DC
2       2 – 10 V DC

Débits d'air [m³/h ou l/s], pression différentielle [Pa]
V_min – V_max pour réglage usine
∆p_min pour réglage usine (modes de fonctionnement A, Z)

Position du clapet
       Uniquement pour servomoteurs à ressort de rappel
NO       Hors tension pour OUVERT
NC       Hors tension pour FERMÉ

Exemple de commande : TVT/500×300/BC0/E0/2000–5500 m³/h

Capotage acoustique	Sans
Matériau	Tôle d'acier galvanisé
Dimension nominale	500 × 300 mm
Option associée	Régulateur Compact
Mode opératoire	Autonome
Plage de tension du signal	0 – 10 V DC
Débit d'air	2000 – 5500 m³/h

Exemple de commande : TVT/600×400/ELAB/SC/2P/3000/7000

Capotage acoustique	Sans
Dimension nominale	600 × 400 mm
Option associée	Régulateur EASYLAB TCU3 avec servomoteur rapide
Fonction du dispositif	Régulateur du soufflage d'air
Consigne externe du débit d'air	Contacts de commutation (fournis par d'autres) pour 2 points de consigne, 3000 et 7000 m³/h

Modèles, Accessoires, Dimensions et poids, Détails du produit

Unité terminale VAV, version TVT

TVT

Régulateur VAV pour la régulation des débits variables

TVT-D

Unité terminale VAV avec capotage acoustique pour la régulation à débit d'air variable
Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
Les gaines rectangulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côtés ventilateur et local
Le capotage acoustique ne peut pas être monté ultérieurement

TVT, composants de régulation VARYCONTROL

Détail du code de commande	Variable régulé	Régulateur	Capteur de pression différentielle	Servomoteur
Régulateur Easy
Easy	Débit d'air	Régulateur Easy TROX	Dynamique, intégré	Intégré
Régulateur compact, dynamique
BC0	Débit d'air	Régulateur Compact avec interface bus MP TROX/Belimo	Dynamique, intégré	Intégré
BL0	Débit d'air	Régulateur Compact avec interface bus MP TROX/Belimo	Dynamique, intégré	Intégré
BM0	Débit d'air	Régulateur compact avec interface Modbus RTU (avec câbles de raccordement) TROX/Belimo	Dynamique, intégré	Intégré
BM0-J6	Débit d'air	Régulateur Compact avec interface Modbus RTU (avec prise)	Dynamique, intégré	Intégré
XB0	Débit d'air	Régulateur Compact TROX/Gruner	Dynamique, intégré	Intégré
LN0	Débit d'air	Régulateur Compact Siemens	Dynamique, intégré	Intégré
LK0	Débit d'air	Régulateur compact avec interface KNX Siemens	Dynamique, intégré	Intégré
Régulateur Compact, statique
SA0	Débit d'air	Régulateur Compact avec interface SLC Sauter	Statique, intégré	Intégré
SC0	Débit d'air	Régulateur Compact avec interface SLC Sauter	Statique, intégré	Servomoteur à action rapide, intégré
Régulateur Universel, dynamique
B11	Débit d'air	Régulateur universel TROX/Belimo	Dynamique, intégré	Servomoteur
B1B	Débit d'air	Régulateur universel TROX/Belimo	Dynamique, intégré	Servomoteur à ressort de rappel
XC3	Débit d'air	Régulateur Universel TROX/Gruner	Dynamique, intégré	Servomoteur à ressort de rappel
Régulateur universel, statique
BP1	Débit d'air	Régulateur Compact avec interface bus MP TROX/Belimo	Statique	Servomoteur
BPB	Débit d'air	Régulateur Compact avec interface bus MP TROX/Belimo	Statique	Servomoteur à ressort de rappel
BPG	Débit d'air	Régulateur Compact avec interface bus MP TROX/Belimo	Statique	Servomoteur à action rapide
BB1	Débit d'air	Régulateur universel TROX/Belimo	Statique	Servomoteur
BBB	Débit d'air	Régulateur universel TROX/Belimo	Statique	Servomoteur à ressort de rappel
XD1	Débit d'air	Régulateur Universel TROX/Gruner	Statique, intégré	Servomoteur
XD3	Débit d'air	Régulateur Universel TROX/Gruner	Statique, intégré	Servomoteur à ressort de rappel
BR1	Pression différentielle	Régulateur Compact avec interface bus MP TROX/Belimo	Statique, intégré 100 Pa	Servomoteur
BRB	Pression différentielle	Régulateur Compact avec interface bus MP TROX/Belimo	Statique, intégré 100 Pa	Servomoteur à ressort de rappel
BS1	Pression différentielle	Régulateur Compact avec interface bus MP TROX/Belimo	Statique, intégré 600 Pa	Servomoteur
BSB	Pression différentielle	Régulateur Compact avec interface bus MP TROX/Belimo	Statique, intégré 600 Pa	Servomoteur à ressort de rappel
BSG	Pression différentielle	Régulateur Compact avec interface bus MP TROX/Belimo	Statique, intégré 600 Pa	Servomoteur à action rapide
BG1	Pression différentielle	Régulateur de pression différentielle TROX/Belimo	Statique, intégré 100 Pa	Servomoteur
BGB	Pression différentielle	Régulateur de pression différentielle TROX/Belimo	Statique, intégré 100 Pa	Servomoteur à ressort de rappel
BH1	Pression différentielle	Régulateur de pression différentielle TROX/Belimo	Statique, intégré 600 Pa	Servomoteur
BHB	Pression différentielle	Régulateur de pression différentielle TROX/Belimo	Statique, intégré 600 Pa	Servomoteur à ressort de rappel
XE1	Pression différentielle	Régulateur de pression différentielle TROX/Gruner	Statique, intégré 100 Pa	Servomoteur
XE3	Pression différentielle	Régulateur de pression différentielle TROX/Gruner	Statique, intégré 100 Pa	Servomoteur à ressort de rappel
XF1	Pression différentielle	Régulateur de pression différentielle TROX/Gruner	Statique, intégré 600 Pa	Servomoteur
XF3	Pression différentielle	Régulateur de pression différentielle TROX/Gruner	Statique, intégré 600 Pa	Servomoteur à ressort de rappel

TVT, composants de régulation LABCONTROL

Détail du code de commande	Variable régulé	Régulateur	Capteur de pression différentielle	Servomoteur
EASYLAB
ELAB	Soufflage d'air du local Reprise d'air du local Pression du local Régulateur autonome	Régulateur EASYLAB TCU3	Statique, intégré	Servomoteur à action rapide

Options associées : composants de régulation LABCONTROL

☒

Variable régulé

Interface

V_min -/ V_max - réglage

Capteur de pression différentielle

Servomoteur

TVR

TVJ

TVT

TZ-S

TA-S

TVZ

TVA

TVRK

TVLK

Régulateur EASYLAB

Statique

Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3

Intégré

Servomoteur à action rapide

●

Régulateur électronique

Statique

TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

TMB

Servomoteur à action rapide (moteur sans balais)

●

TMA

Soufflage de l'air ambiant

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

TMB

Servomoteur à action rapide (moteur sans balais)

●

TMA

Extraction d'air du local

Pression du local

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

TMB

Servomoteur à action rapide (moteur sans balais)

●

TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide

●

TMB

Servomoteur à action rapide (moteur sans balais)

●

TVT

Dimension nominale	B mm	H mm	B₁ mm	B₂ mm	H₁ mm	H₂ mm	m kg
200 × 100	200	100	234	276	134	176	6
300 × 100	300	100	334	376	134	176	7
400 × 100	400	100	434	476	134	176	8
500 × 100	500	100	534	576	134	176	9
600 × 100	600	100	634	676	134	176	10
200 × 200	200	200	234	276	234	276	9
300 × 200	300	200	334	376	234	276	10
400 × 200	400	200	434	476	234	276	11
500 × 200	500	200	534	576	234	276	12
600 × 200	600	200	634	676	234	276	13
700 × 200	700	200	734	776	234	276	14
800 × 200	800	200	834	876	234	276	15
300 × 300	300	300	334	376	334	376	10
400 × 300	400	300	434	476	334	376	11
500 × 300	500	300	534	576	334	376	12
600 × 300	600	300	634	676	334	376	13
700 × 300	700	300	734	776	334	376	15
800 × 300	800	300	834	876	334	376	16
900 × 300	900	300	934	976	334	376	18
1000 × 300	1000	300	1034	1076	334	376	19
400 × 400	400	400	434	476	434	476	14
500 × 400	500	400	534	576	434	476	15
600 × 400	600	400	634	676	434	476	16
700 × 400	700	400	734	776	434	476	17
800 × 400	800	400	834	876	434	476	18
900 × 400	900	400	934	976	434	476	21
1000 × 400	1000	400	1034	1076	434	476	20
500 × 500	500	500	534	576	534	576	19
600 × 500	600	500	634	676	534	576	20
700 × 500	700	500	734	776	534	576	22
800 × 500	800	500	834	876	534	576	23
900 × 500	900	500	934	976	534	576	25
1000 × 500	1000	500	1034	1076	534	576	26
600 × 600	600	600	634	676	634	676	19
800 × 600	800	600	834	876	634	676	23
1000 × 600	1000	600	1034	1076	634	676	27

Dimension nominale	B mm	H mm	B₁ mm	B₂ mm	H₁ mm	H₂ mm	m kg
200 × 100	200	100	234	280	134	180	9
300 × 100	300	100	334	380	134	180	11
400 × 100	400	100	434	480	134	180	12
500 × 100	500	100	534	580	134	180	14
600 × 100	600	100	634	680	134	180	15
200 × 200	200	200	234	280	234	280	14
300 × 200	300	200	334	380	234	280	15
400 × 200	400	200	434	480	234	280	17
500 × 200	500	200	534	580	234	280	18
600 × 200	600	200	634	680	234	280	20
700 × 200	700	200	734	780	234	280	21
800 × 200	800	200	834	880	234	280	23
300 × 300	300	300	334	380	334	380	15
400 × 300	400	300	434	480	334	380	17
500 × 300	500	300	534	580	334	380	18
600 × 300	600	300	634	680	334	380	20
700 × 300	700	300	734	780	334	380	22
800 × 300	800	300	834	880	334	380	24
900 × 300	900	300	934	980	334	380	26
1000 × 300	1000	300	1034	1080	334	380	29
400 × 400	400	400	434	480	434	480	21
500 × 400	500	400	534	580	434	480	23
600 × 400	600	400	634	680	434	480	24
700 × 400	700	400	734	780	434	480	26
800 × 400	800	400	834	880	434	480	27
900 × 400	900	400	934	980	434	480	29
1000 × 400	1000	400	1034	1080	434	480	32
500 × 500	500	500	534	580	534	580	28
600 × 500	600	500	634	680	534	580	30
700 × 500	700	500	734	780	534	580	32
800 × 500	800	500	834	880	534	580	35
900 × 500	900	500	934	980	534	580	37
1000 × 500	1000	500	1034	1080	534	580	39
600 × 600	600	600	634	680	634	680	29
800 × 600	800	600	834	880	634	680	35
1000 × 600	1000	600	1034	1080	634	680	41

Détail de bride 00135868_0

① Bride
② Joint compressible, à fournir sur site

Détails du montage, Information de base et nomenclature

Coude, vertical

Un coude d'une section de gaine rectiligne d'au-moins 2H en amont du régulateur VAV n'a qu'un effet négligeable sur la précision du débit.

Montage et mise en service

Position de montage indifférente (hormis les unités avec sonde statique de pression différentielle)
Avec brides aux deux extrémités pour le raccordement aux réseaux de gaines
TVT-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Espace requis

Accessoires	①	②	③
Accessoires	mm
Débit variable
Régulateur Easy	400	H	300
Régulateur Compact	400	H	300
Régulateur Universel	500	H	300
LABCONTROL
EASYLAB	500	H	400

H : Hauteur de l'unité

Définition du bruit

① Bruit du flux d'air
② Bruit rayonné

Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

f_m [Hz]

Fréquence centrale de la bande d'octave

L_PA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

L_PA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

L_PA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

L_PA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte

Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

V_nom [m³/h] et [l/s]

Débit nominal (100 %)

La valeur dépend du type de produit et la taille nominale
Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
Valeur de référence pour calculer les pourcentages (ex : V_max)
Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

V_{unité min} [m³/h] and [l/s]

Minimum technique de débit possible

La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
Selon le régulateur, les valeurs de consignes en dessous de V_{la valeur minimale} (si V_min = 0) peuvent entraîner une régulation instable ou une fermeture du système

V_max [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

V_max ne peut être qu'inférieur ou égal à V_nom
Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (V_max) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

V_min [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

V_min doit être inférieur ou égal à V_max
Ne pas paramétrer V_min inférieur à V_{min unit}, la gestion pourrait être instable ou les clapets pourraient se fermer
V_min peut être égal à zéro
Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (V_min) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔV_chaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δp_st [Pa]

Pression différentielle statique

Δp_st min [Pa]

Pression différentielle statique minimale

La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Les éléments en contact avec le flux comme décrit pour le type produit
Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
Les éléments en contact avec le flux sont poudrés ou en plastique
En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

Caisson en acier inox 1.4201
Les éléments en contact avec le flux sont poudrés ou en acier inox
Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

FProduct data sheet BURN

BURN_PD_2024_01_17_DE_en Product data sheet 730 ko pdf
Fiche technique du produit - Composants de régulation pour unités terminales VAV

Fiche technique du produit 1,1 Mo pdf
Fiche technique du produit BUPN

BUPN_PD_2023_04_25_DE_fr Fiche technique du produit 1,1 Mo pdf
Information Produit Type XB0

XB0_PD_2022_04_05_DE_fr Information Produit 740 ko pdf
Product data sheet SB0N

SB0N_PD_2022_12_07_DE_en Product data sheet 260 ko pdf
Product data sheet XB0

XB0_PD_2024_10_23_DE_en 760 ko pdf
Product data sheet control component XF4

XF4_PD_2021_06_01_DE_en Product data sheet 38 Mo pdf
Product data sheet control components BC0

BC0_PD_2022_09_15_DE_en Product data sheet 840 ko pdf
Product data sheet control components BM0

BM0_PD_2022_09_15_DE_en Product data sheet 570 ko pdf
Product data sheet control components BM0-J6

BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 Mo pdf
Product data sheet control components BUPNF

BUPNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf
Product data sheet control components BURNF

BURNF_PD_2024_01_17_DE_en Product data sheet 730 ko pdf
Product data sheet control components BUSN

BUSN_PD_2024_01_17_DE_en Product data sheet 750 ko pdf
Product data sheet control components BUSNF

BUSNF_PD_2024_01_17_DE_en Product data sheet 740 ko pdf
Product data sheet control components BUSS

BUSS_PD_2024_01_17_DE_en Product data sheet 710 ko pdf
Product data sheet control components XD4

XD4_PD_2020_02_14_DE_en Product data sheet 920 ko pdf
Product data sheet BUDN

BUDN_PD_2024_01_16_DE_en Product data sheet 770 ko pdf
Type TVT

K5 – 1.1 – 43 Brochure technique 630 ko pdf

Certificats

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 ko pdf
Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf
Déclaration d'incorporation

CE 2006/42/CE 200 ko pdf
Environmental Product Declaration TVT

TVT_EPD_2024_03_DE_en Environmental Product Declarations 520 ko pdf
Environmental Product Declaration TVT-D

TVT-D_EPD_2024_03_DE_en Environmental Product Declarations 550 ko pdf
Type TVJ/TVT

Déclaration d'incorporation 61 ko pdf

Manuels d'utilisation

Guide de montage et de mise en service

6,6 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

TVT

Pour les systèmes à débit variable (soufflage ou reprise), de forme carrée ou rectangulaire disponible en 48 grandeurs, étanche suivant DIN 1751, classe 3

Utilisation

Description

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

Modèles, Accessoires, Dimensions et poids, Détails du produit

Détails du montage, Information de base et nomenclature

Téléchargements

Information produit

FProduct data sheet BURN

Fiche technique du produit - Composants de régulation pour unités terminales VAV

Fiche technique du produit BUPN

Information Produit Type XB0

Product data sheet SB0N

Product data sheet XB0

Product data sheet control component XF4

Product data sheet control components BC0

Product data sheet control components BM0

Product data sheet control components BM0-J6

Product data sheet control components BUPNF

Product data sheet control components BURNF

Product data sheet control components BUSN

Product data sheet control components BUSNF

Product data sheet control components BUSS

Product data sheet control components XD4

Product data sheet BUDN

Type TVT

Certificats

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Classe d'étanchéité des composants de ventilation TROX

Déclaration d'incorporation

Environmental Product Declaration TVT

Environmental Product Declaration TVT-D

Type TVJ/TVT

Manuels d'utilisation

Guide de montage et de mise en service

TROX Services

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
