TVE

Variable volume flow control VAV terminal units

{249}

Differential pressure measurement via damper blade

{249}

Compact controller with display

Tested to VDI 6022

Conforms to VDI 6022

Solution compacte pour de faibles vitesses d'air

Régulateur circulaire pour utilisation dans des systèmes à débit d'air variable à faibles vitesses de flux d'air, même dans des conditions amont défavorables

Surveillance de la pression effective tubeless via le clapet
Transmission de la pression effective à travers un canal de pression sur un axe
Bornes avec capot de protection - aucune boîte de dérivation requise
Indépendant du sens du flux d'air grâce au capteur dynamique
Adapté à une vitesse du flux d'air de 0,5 - 13 m/s
Dimensions compactes pour une utilisation dans des zones de plafond confinées
Solution plug-and-play associée au régulateur X-AIRCONTROL
Mesure précise même à de faibles vitesses d'air
Indépendant de la position de montage même avec un capteur statique
Fuite d'air, clapet fermé, testé suivant la norme EN 1751, au moins la classe 3
Débit de fuite du caisson testé suivant la norme EN 1751, classe C
Plage de débit d'air 1:25

Équipements et accessoires en option

Capotage acoustique pour l'atténuation du bruit rayonné
Silencieux secondaire type CA, CS ou CF pour l'atténuation du bruit du flux d'air
Batterie eau chaude type WL et batterie électrique type EL pour réchauffer le flux d'air

Application

Régulateur à débit variable circulaire pour une utilisation dans les systèmes de climatisation (systèmes CVC)
Également pour les conditions amont défavorables à des vitesses d'air faibles, pour le soufflage et la reprise dans les systèmes à débit d'air variable
Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
Pour la régulation, la limitation ou la fermeture du débit dans les systèmes de climatisation
Fermeture par commutation (équipement à fournir sur site)

Signal de pression très efficace avec un petit angle d'attaque
Configuration ou programmation et fonction de tests aérodynamique en usine
Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire (selon la variante du composant de régulation)
Surveillance de la pression effective tubeless via le clapet
Transmission de la pression effective à travers un canal de pression sur un axe
Convient à tous les sens du flux d'air grâce au capteur dynamique
Indépendant de la position de montage même avec un capteur statique
Adapté à une vitesse du flux d'air de 0,5 - 13 m/s
Dimensions compactes pour une utilisation dans des zones de plafond confinées

100, 125, 160, 200, 250

Description

Allgemeine Information 04

TVE : Régulateur à débit varibale
TVE-D : Régulateur à débit variable avec capotage acoustique
TVE-FL : Régulateur à débit variable avec brides aux deux extrémités
TVE-D-FL : Régulateur à débit variable avec capotage acoustique et bride aux deux extrémités
Unité avec capotage acoustique et/ou un silencieux secondaire type CA, CS ou CF pour les besoins acoustiques exigeants

Allgemeine Information 06

Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
Clapet avec unité de mesure intégrée
Axe avec canal de pression effective pour la transmission de la valeur mesurée
Composants de régulation montés en usine, complets avec câblage
Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
Grande précision de mesure même en cas de conditions amont défavorables

Allgemeine Information 07

Régulateur Easy : unité compacte constituée d'un régulateur avec potentiomètres, sonde de pression effective et servomoteur
Régulateur Compact : unité compacte constituée d'un régulateur avec potentiomètres, sonde de pression effective et servomoteur
Régulateur Compact Modbus : variante avec interface Modbus RTU; Solution plug-and-play associée au régulateur X-AIRCONTROL

Konstruktionsmerkmale

Caisson circulaire
Manchette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
Manchette de raccordement avec rainure pour joint à lèvre double
Position du clapet indiquée à l'extérieur au niveau de l'indicateur de position
TVE-FL : brides selon la norme EN 12220
Le composant de régulation peut être remplacé

Materialien und Oberflächen

Exécution en tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution avec revêtement poudre (P1)

Caisson en tôle d'acier galvanisé, revêtement laqué, gris argent (RAL 7001)
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution en acier inoxydable (A2)

Caisson/virole en acier inox 1.4301
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Capotage acoustique

Variante avec capotage acoustique (-D)
Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Matériau absorbant en laine minérale

Laine minérale

Testé suivant EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Normen und Richtlinien

Conception conforme à la norme d'hygiène VDI 6022
Débit de fuite du caisson testé suivant la norme EN 1751, classe C

Débit de fuite d'air, clapet fermé :

NW 100 – 160

EN 1751, Classe 3
Satisfait aux exigences générales de la norme DIN 1946, partie 4, en ce qui concerne la fuite d'air acceptable, clapet fermé

NW 200 – 250

EN 1751, Classe 4
Conforme aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne le débit de fuite acceptable, clapet fermé

Allgemeine Information 03

100, 125, 160, 200, 250

Information technique

Fonction, Données techniques, Sélection rapide, texte de spécification, Code de commande

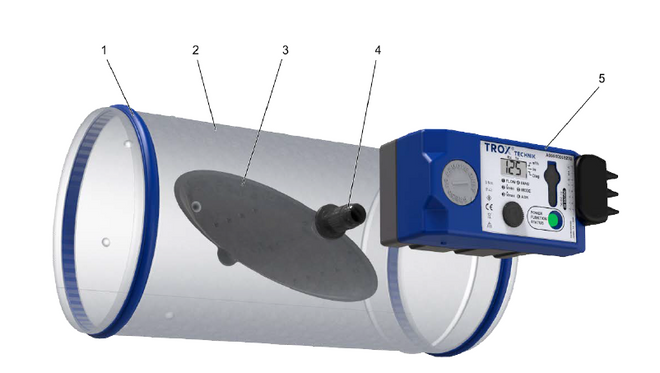

① Double lip seal
② Casing
③ Damper blade including effective pressure sensor
④ Shaft with effective pressure channel
⑤ Electronic volume flow controller

Le clapet de régulation sert à la fois de servomoteur et de capteur de pression effective. À travers le canal de pression effective dans l'axe, la pression effective détectée atteint le capteur (statique ou dynamique), est convertie en un signal électrique et comparée à la valeur de consigne.

Dans le cas d'une déviation de la régulation, le servomoteur intégré modifie la position du clapet de régulation. En conséquence, le débit est maintenu constant dans des tolérances précises sur toute la plage de pression différentielle.

Dimensions nominales	100 – 250 mm
Plage de débit	4 – 637 l/s ou 14 – 2293 m³/h
Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle)	environ 4 à 100 % du débit-volume nominal
Pression différentielle minimale	<5 – 82 Pa
Pression différentielle maximum	Composant de régulation avec capteur dynamique: 900 Pa, Composant de régulation avec capteur statique: 600 Pa
Température de fonctionnement	10 à 50 °C

Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.
Les premiers critères de sélection pour la dimension nominale sont les débits mesurés q_vmin et q_vmaxLes tableaux de dimensionnement rapides sont basés sur les niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, une unité de ventilation plus grande et / ou un silencieux sont nécessaires.

TVE, niveau de pression acoustique à pression différentielle de 150 Pa

DN	qv [l/s]	qv [m³/h]	Bruit du flux d'air [dB(A)]				Bruit rayonné
DN	qv [l/s]	qv [m³/h]	①	②	③	④	⑤	⑥
100	4	14	28	17	<15	<15	<15	15
100	35	127	45	31	26	23	28	17
100	67	241	50	34	29	26	33	22
100	98	354	53	36	31	27	36	25
125	6	21	26	<15	<15	<15	<15	<15
125	58	207	45	33	29	25	28	17
125	109	393	50	40	36	33	33	22
125	161	579	53	43	39	36	37	26
160	10	35	37	28	23	19	17	<15
160	93	333	48	38	34	30	28	21
160	175	631	50	40	36	32	31	24
160	258	929	50	40	36	33	33	26
200	15	55	27	<15	<15	<15	<15	<15
200	150	541	46	35	30	27	26	<15
200	285	1027	48	38	34	31	31	16
200	420	1513	50	40	36	33	35	20
250	24	87	35	25	18	<15	19	<15
250	228	822	47	40	36	34	33	18
250	433	1558	48	42	39	37	38	23
250	637	2293	49	44	41	39	40	25

① TVE, L_PA
② TVE, L_PA1, avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 500 mm
③ TVE, L_PA1, avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 1000 mm
④ TVE, L_PA1, avec silencieux secondaire CS/CF, épaisseur d'isolation 50 mm, longueur 1500 mm
⑤ TVE, L_PA2
⑥ TVE-D, L_PA3
Les niveaux de puissance acoustique permettant de calculer les niveaux de pression acoustique ont été mesurés dans le laboratoire TROX conformément à la norme DIN EN ISO 5135 - voir "Informations de base et nomenclature".

Régulateurs VAV circulaires pour systèmes à débits variables et constants, compatibles pour le soufflage ou la reprise et disponibles en cinq dimensions nominales. Grande précision de réglage même en cas de conditions amont défavorables. Plage de contrôle d'au moins 1:25. Détection de pression différentielle et régulation via lle clapet de régulation. Transmission de la pression effective tubeless par le canal de pression différentielle dans l'axe. Étanchéité, clapet fermé, conforme à la norme EN 1751 : au moins classe 3, à partir de NS 200, classe 4. Étanchéité du caisson conforme à la norme EN 1751, classe C.. Appareil prêt à être utilisé comprenant les pièces mécaniques et le composant de régulation électronique installé en usine. La position du clapet est visible de l'extérieur sur le composant de régulation. Le clapet est réglé en usine sur la position ouverte, ce qui permet un flux d'air de ventilation même sans régulation.

Signal de pression très efficace avec un petit angle d'attaque
Configuration ou programmation et fonction de tests aérodynamique en usine
Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire (selon la variante du composant de régulation)
Surveillance de la pression effective tubeless via le clapet
Transmission de la pression effective à travers un canal de pression sur un axe
Convient à tous les sens du flux d'air grâce au capteur dynamique
Indépendant de la position de montage même avec un capteur statique
Adapté à une vitesse du flux d'air de 0,5 - 13 m/s
Dimensions compactes pour une utilisation dans des zones de plafond confinées

Exécution en tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution avec revêtement poudre (P1)

Caisson en tôle d'acier galvanisé, revêtement laqué, gris argent (RAL 7001)
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution en acier inoxydable (A2)

Caisson/virole en acier inox 1.4301
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Capotage acoustique

Variante avec capotage acoustique (-D)
Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Matériau absorbant en laine minérale

Laine minérale

Testé suivant EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Tôle d'acier galvanisé
P1 : revêtement laqué, gris argent (RAL 7001)
A2 : Acier inox

Exécution en tôle d'acier galvanisé

Caisson en tôle d'acier galvanisé
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution avec revêtement poudre (P1)

Caisson en tôle d'acier galvanisé, revêtement laqué, gris argent (RAL 7001)
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Exécution en acier inoxydable (A2)

Caisson/virole en acier inox 1.4301
Clapet de régulation, capteur de pression effective et axe en plastique, PA6, UL94, ignifuge (V-0)
Joint du volet de réglage en matière plastique, TPU, résistant aux micro-bactéries
Paliers en plastique

Capotage acoustique

Variante avec capotage acoustique (-D)
Capotage acoustique en tôle d'acier galvanisé
Profil en caoutchouc pour l'isolation des bruits du corps
Matériau absorbant en laine minérale

Laine minérale

Testé suivant EN 13501, classe A1 de réaction au feu, non-inflammable
Label de qualité RAL-GZ 388
Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Pression différentielle minimale : 5 – 82 Pa

Pression différentielle maximum

Composant de régulation avec capteur : 900 Pa
Composant de régulation avec capteur statique : 600 Pa

q_ᵥ _______________________ [m³/h]
Δ_p_st _______________________ [Pa]

Bruit du flux d'air

L_PA _______________________ [dB(A)]

Bruit rayonné

L_PA _______________________ [dB(A)]

<ParaStyle:2:TROX01:1spaltig:TableCaption>
TVE	–	D	–	P1	–	FL	/	100	/	D2	/	XB0	/	V	0	/	200 – 900	m³/h
\|		\|		\|		\|		\|		\|		\|		\|	\|		\|	\|
1		2		3		4		5		6		7		8	9		10	11

<ParaStyle:2:TROX01:1spaltig:TableCaption>
TVE	–	D	/	200	/	D2	/	Easy
\|		\|		\|		\|		\|
1		2		5		6		7

1 Type

TVE Régulateur de débit, circulaire

2 Capotage acoustique

Aucune indication: sans

D Avec capotage acoustique

3 Matériau (non Easy)

Aucune indication : tôle d'acier galvanisé

P1 Virole laquée, RAL 7001, gris argent

A2 Virole en acier inox

4 Option (sauf Easy)

Aucune indication : Insert avec rainure pour joint à double lèvre pour gaine selon EN1506

FL Brides des deux côtés

5 Dimensions nominales [mm]

100, 125, 160, 200, 250

6 Accessoires

Aucune indication: sans

D2 Joint à double lèvre des deux côtés (uniquement pour insert avec rainure)

G2 Contre-bride pour chaque bride (uniquement avec FL)

7 Option associée (composant de régulation)

Easy Régulateur de débit, dynamique, interface analogique, réglage q_vmin et q_vmax Avec potentiomètres

XB0 Régulateur de débit, dynamique, interface analogique

XM0 Régulateur de débit, statique, interface analogique et Modbus RTU, affichage

XM0-J6 Régulateur de débit, interface analogique et Modbus RTU, affichage, prise RJ12 (pour X-AIRCONTROL)

XS0 Régulateur de débit, statique, interface analogique et Modbus RTU, affichage

XS0-J6 Régulateur de débit, statique, interface analogique et Modbus RTU, affichage, prise RJ12 (pour X-AIRCONTROL)

8 Mode de fonctionnement (sauf Easy)

V Variable, plage de valeur de consigne (sauf XM0-J6, XS0-J6)

F Valeur constante, une valeur de consigne (sauf XM0-J6, XS0-J6)

M Interface Modbus RTU (sélectionnable uniquement avec XM0, option associée XS0, obligatoire pour XM0-J6, XS0-J6)

9 Plage de tension du signal (sauf Easy, mode de fonctionnement M)

0 0 – 10V DC

2 2 – 10V DC

10 Valeurs de fonctionnement pour réglage d'usine (sauf Easy, V00)

Plages de débit [m³/h ou l/s]

q_vconst (en mode de fonctionnement F)

q_vmin-qvmax (en mode de fonctionnement V, M)

11 Unité (sauf Easy)

m³/h Débits en m³/h

l/s Débits en l/s

1 Type

TVE Unité terminale à débit variable

2 Capotage acoustique

Aucune indication: sans

D Avec capotage acoustique

5 Dimensions nominales [mm]

100, 125, 160, 200, 250

6 Accessoires

Aucune indication: sans

D2 Joint double lèvre des deux côtés

7 Options associées : composants de régulation

Easy Régulateur Easy

Exemple de commande : TVE/200/D2/XB0/V0/500–1200 m³/h

Capotage acoustique	Sans
Matériau	Tôle d'acier galvanisé
Bride	Sans
Taille nominale	200 mm
Accessoires	Joint double lèvre des deux côtés
Option associée	Régulateur Compact
Mode de fonctionnement	Variable
Plage du signal électrique	0 – 10V DC
Débit d'air	500– 1200 m³/h

Exemple de code commande : TVE-D/125/D2/Easy

 Capotage acoustique	Avec
 Matériau	Tôle d'acier galvanisé
Taille nominale	200 mm
 Accessoires	Joint double lèvre des deux côtés
Option associée	Régulateur Easy

Variantes, Dimensions, Détails produit, Autres informations produit

Variable volume flow control VAV terminal units

Modèles

TVE : Régulateur à débit variable
TVE-D : Régulateur à débit variable avec capotage acoustique

TVE-FL : Régulateur à débit variable avec brides des deux côtés
TVE-D-FL : Régulateur à débit variable avec capotage acoustique et bride aux deux extrémités
Unité avec capotage acoustique et/ou silencieux secondaire type CA, CS ou CF pour les besoins acoustiques exigeants

VAV terminal unit without acoustic cladding (TVE)

Note:

Length L depends on the nominal size.

Lip seals can be selected as an option; note that the illustration does not show the actual product.

DN	L [mm]	A	∅D	Poids
100	310	135	99	3,3
125	310	148	124	3,6
160	400	165	159	4,2
200	400	185	199	5,1
250	400	210	249	6,1

DN	L [mm]	L₁	A	∅D	∅D₃	Poids
100	310	232	135	99	198	7,2
125	310	232	148	124	223	8,5
160	400	312	165	159	258	11
200	400	312	185	199	298	12,9
250	400	312	210	249	348	15,9

DN	L [mm]	A	∅D	∅D₁	∅D₂	n	D	Poids
100	290	135	99	132	152	4	4	3,9
125	290	148	124	157	177	4	4	4,2
160	380	165	159	192	212	6	4	5,3
200	380	185	199	233	253	6	4	6,5
250	380	210	249	283	303	6	4	7,8

DN	L [mm]	L₁	A	∅D	∅D₁	∅D₂	∅D₃	n	D	Poids
100	290	232	135	99	132	152	198	4	4	7,8
125	290	232	148	124	157	177	223	4	4	9,1
160	380	312	165	159	192	212	258	6	4	12,1
200	380	312	185	199	233	253	298	6	4	14,3
250	380	312	210	249	283	303	348	6	4	17,6

Bend

In front of the unit, a bend with a curvature radius of ≥ 1D has only a negligible effect on the volume flow rate accuracy Δqᵥ.

Indépendant de la position de montage
TVE-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

La pression effective, qui est déterminante pour le débit, est enregistrée et moyennée sur le clapet de régulation. Par conséquent, la précision du débit Δq_v est indépendante de la section amont.

Raccordements en gaine, par exemple branches situées hors de la gaine principale, doivent être conformes aux normes EN 1506 et EN 13180.

Composants de régulation à débit variable TVE

Option associée	Variable régulée
Easy	qv	Régulateur Easy	Dynamique intégré	intégré
XM0	qv	Régulateur Compact analogique et Modbus RTU Affichage	Dynamique intégré	Servomoteur intégré
XM0–J6	qv	Régulateur Compact analogique et Modbus RTU Affichage	Dynamique intégré	Servomoteur intégré
XS0–J6	qv	Régulateur Compact analogique et Modbus RTU Affichage	Dynamique intégré	Servomoteur intégré

q_vDébit d'air

Téléchargements

Information produit

Fiche technique du produit - Composants de régulation pour unités terminales VAV

Fiche technique du produit 1,1 Mo pdf
Fiche technique du produit TVE

TVE_PD_2023_04_05_DE_fr Fiche technique du produit 1,1 Mo pdf
Information Produit Type XB0

XB0_PD_2022_04_05_DE_fr Information Produit 740 ko pdf
Product data sheet XB0

XB0_PD_2024_10_23_DE_en 760 ko pdf
Product data sheet control components XM0-J6

XM0-J6_PD_2023_10_20_DE_en Product data sheet 520 ko pdf
Product data sheet control components XS0

XS0_PD_2023_10_20_DE_en Product data sheet 620 ko pdf
Product data sheet control components XS0-J6

XS0-J6_PD_2023_10_20_DE_en Product data sheet 500 ko pdf
Un nouveau concept de mesure du débit TVE

500 ko pdf

Certificats

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Certificate concerning statistical leakage tests

LC_v1_2024_10_DE_en Certificate 660 ko pdf
Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf
Environmental Product Declaration TVE

TVE_EPD_2024_03_DE_en Environmental Product Declarations 460 ko pdf
Environmental Product Declaration TVE-D

TVE-D_EPD_2024_06_DE_en Environmental Product Declarations 1,1 Mo pdf

Manuels d'utilisation

Guide de montage et de mise en service

6,6 Mo pdf
Instructions de montage et de mise en service

VVS_IM_A00000059289_V3_2023_02_FR_fr 1,8 Mo pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

DN	L [mm]	A	∅D	Poids
100	310	135	99	3,3
125	310	148	124	3,6
160	400	165	159	4,2
200	400	185	199	5,1
250	400	210	249	6,1

DN	L [mm]	A	∅D	∅D₁	∅D₂	n	D	Poids
100	290	135	99	132	152	4	4	3,9
125	290	148	124	157	177	4	4	4,2
160	380	165	159	192	212	6	4	5,3
200	380	185	199	233	253	6	4	6,5
250	380	210	249	283	303	6	4	7,8

DN	L [mm]	A	∅D	Poids
100	310	135	99	3,3
125	310	148	124	3,6
160	400	165	159	4,2
200	400	185	199	5,1
250	400	210	249	6,1

DN	L [mm]	A	∅D	∅D₁	∅D₂	n	D	Poids
100	290	135	99	132	152	4	4	3,9
125	290	148	124	157	177	4	4	4,2
160	380	165	159	192	212	6	4	5,3
200	380	185	199	233	253	6	4	6,5
250	380	210	249	283	303	6	4	7,8

TVE

Solution compacte pour de faibles vitesses d'air

Application

Description

Information technique

Fonction, Données techniques, Sélection rapide, texte de spécification, Code de commande

Variantes, Dimensions, Détails produit, Autres informations produit

Téléchargements

Information produit

Fiche technique du produit - Composants de régulation pour unités terminales VAV

Fiche technique du produit TVE

Information Produit Type XB0

Product data sheet XB0

Product data sheet control components XM0-J6

Product data sheet control components XS0

Product data sheet control components XS0-J6

Un nouveau concept de mesure du débit TVE

Certificats

Certificate concerning statistical leakage tests

Certificate concerning statistical leakage tests

Classe d'étanchéité des composants de ventilation TROX

Environmental Product Declaration TVE

Environmental Product Declaration TVE-D

Manuels d'utilisation

Guide de montage et de mise en service

Instructions de montage et de mise en service

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE

DN	L [mm]	A	∅D	Poids
100	310	135	99	3,3
125	310	148	124	3,6
160	400	165	159	4,2
200	400	185	199	5,1
250	400	210	249	6,1

DN	L [mm]	A	∅D	∅D₁	∅D₂	n	D	Poids
100	290	135	99	132	152	4	4	3,9
125	290	148	124	157	177	4	4	4,2
160	380	165	159	192	212	6	4	5,3
200	380	185	199	233	253	6	4	6,5
250	380	210	249	283	303	6	4	7,8
